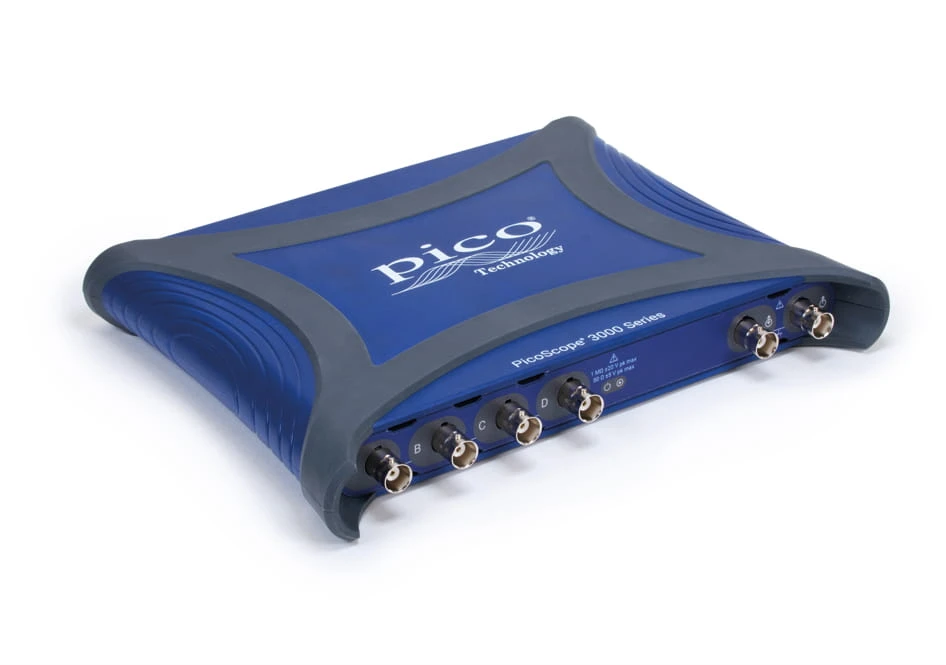

Oscyloskop PicoScope 3415E
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie
Przełomowa seria oscyloskopów PicoScope 3000E
Seria PicoScope 3000E posiada kilka nowości w segmencie oscyloskopów zasilanych przez USB: pasmo przenoszenia do 500 MHz, częstotliwość próbkowania do 5 GS/s, bufor pamięci o pojemności ponad 1 GS.

Mały, lekki i przenośny
Pico po raz kolejny na nowo definiuje oscyloskopy komputerowe o szerokości pasma do 500 MHz i prędkości 5 GS/s w kompaktowym, lekkim i przenośnym pakiecie zasilanym przez USB. Gama PicoScope 3000E jest idealna dla inżynierów pracujących z elektroniką analogową, cyfrową, wbudowaną lub energoelektroniką, zarówno w laboratorium, jak i w podróży.
Zaawansowane oprogramowanie PicoScope 7 (Windows, Mac lub Linux) jest łatwe w użyciu i oferuje zaawansowane funkcje, w tym 40 dekoderów szeregowych, testowanie limitu maski oraz szereg zaawansowanych funkcji pomiarowych i matematycznych.
Dostępny jest również zestaw programistyczny (SDK) dla klientów chcących napisać własne oprogramowanie lub korzystać z aplikacji innych firm, takich jak LabVIEW i MATLAB.

Wysoka przepustowość, wysoka częstotliwość próbkowania, głęboka pamięć
Pasmo 500 MHz jest dopasowane do częstotliwości próbkowania w czasie rzeczywistym wynoszącej 5 GS/s, umożliwiając szczegółowe wyświetlanie sygnału o wysokiej częstotliwości.
Seria PicoScope 3000E oferuje pamięć przechwytywania o pojemności 2 GS, której można używać do próbkowania z szybkością 5 GS/s przy podstawie czasu aż do 20 ms/dz. (całkowity czas przechwytywania 200 ms). Alternatywnie pamięć można podzielić na segmenty, aby szybko przechwycić tysiące przebiegów w buforze przebiegów.
Szereg potężnych narzędzi pozwala w pełni wykorzystać tę głęboką pamięć buforową. Łatwe w użyciu funkcje powiększania umożliwiają powiększanie i zmianę położenia wyświetlacza poprzez proste przeciągnięcie myszą lub ekranem dotykowym, testy maski umożliwiają skanowanie ponad 1000 przebiegów, a funkcja DeepMeasure TM może wykonać miliony pomiarów na przebiegu, aby szybko zidentyfikować obszary do zbadania.
Wejścia, wyjścia i wskaźniki PicoScope 3417E/3418E
Przedni panel
Na panelu przednim oscyloskopu znajdują się wskaźniki czterech kanałów, złącza BNC dla tych kanałów oraz diody LED pokazujące moc i stan. Zawiera także złącza BNC dla wejścia/wyjścia AUX, które można wykorzystać jako zewnętrzne wejście lub wyjście wyzwalające oraz wyjście AWG (generator przebiegów arbitralnych/generator sygnału).
Kolorowe wskaźniki śledzenia kanału
Kolorowe wskaźniki obok każdego kanału wejściowego BNC automatycznie dostosowują się po dostosowaniu kolorów śladów wyświetlanych na ekranie — pomagając w identyfikacji kanału i bezbłędnej interpretacji przebiegu.
Tylny panel
Z tyłu oscyloskopu znajdziesz kilka portów: gniazdo zabezpieczające Kensington NanoSaver®, port USB-C ze śrubą blokującą oraz oddzielny port USB-C 5 V do zasilania zewnętrznego (w razie potrzeby)
Połączenie SuperSpeed® USB-C®
Przyrządy PicoScope serii 3000E są wyposażone w zamykane złącze USB-C zarówno do połączenia z komputerem głównym, jak i do zewnętrznego zasilacza (jeśli jest wymagany). USB-C zapewnia błyskawiczne zapisywanie przebiegów przy jednoczesnym zachowaniu zgodności ze starszymi standardami USB, dzięki dołączonemu kablowi adaptera USB-A do C.
Czy wiesz, że PicoSDK® obsługuje ciągłe przesyłanie strumieniowe USB do komputera hosta z szybkością ponad 300 MS/s?
Połączenie USB umożliwia nie tylko szybkie gromadzenie i przesyłanie danych, ale także sprawia, że drukowanie, kopiowanie, zapisywanie i wysyłanie danych pocztą elektroniczną jest szybkie i łatwe.
PicoScope 7 – najlepsi stają się coraz lepsi


Dowiedz się, dlaczego oprogramowanie oscyloskopu PicoScope 7 PC przyćmiewa tradycyjne oscyloskopy stołowe i dlaczego jest to wybór dla profesjonalistów poszukujących wydajności, efektywności i wartości.
Kompleksowe funkcje bez dodatkowych kosztów: Oprogramowanie PicoScope 7 zawiera wszystkie niezbędne funkcje w standardzie, eliminując potrzebę kosztownych rozszerzeń. W przeciwieństwie do oscyloskopów stacjonarnych, które pobierają dodatkową opłatę za takie opcje, jak dekodowanie protokołów szeregowych, oprogramowanie PicoScope 7 umożliwia dekodowanie ponad 40 protokołów od samego początku. Często bardziej opłacalny jest zakup nowego oscyloskopu PicoScope niż zakup tylko jednej aktualizacji protokołu szeregowego dla starego urządzenia laboratoryjnego.
Doskonały wyświetlacz i moc obliczeniowa: oprogramowanie umożliwia wykorzystanie moc istniejącego monitora o wysokiej rozdzielczości, aby wyświetlić do 10 razy więcej szczegółów niż typowy oscyloskop laboratoryjny. Zaawansowane możliwości przetwarzania komputera pozwalają oprogramowaniu PicoScope 7 dostarczać zaawansowane narzędzia matematyczne, pomiarowe i analityczne, które przewyższają możliwości tradycyjnych oscyloskopów.
Bezproblemowa łączność i zarządzanie danymi: podłączenie oscyloskopu PicoScope do komputera PC upraszcza zapisywanie, udostępnianie i manipulowanie danymi. Bez wysiłku można integrować wyniki w raportach, pracować w trybie offline i udostępniać dane współpracownikom — nawet tym, którzy nie mają oscyloskopu PicoScope. Ta wygoda zwiększa efektywność pracy i usprawnia współpracę.
Intuicyjny i konfigurowalny interfejs użytkownika: oprogramowanie PicoScope 7 posiada przyjazny dla użytkownika interfejs, który płynnie współpracuje zarówno z myszą, jak i ekranem dotykowym. Dostępny w systemach Windows, Mac i Linux. Oprogramowanie umożliwia personalizację obszaru roboczego, zmianę nazwy kanałów, wybieranie schematów kolorów i motywów, definiowanie niestandardowych sond, przypinanie często używanych narzędzi w celu szybkiego dostępu. Oprogramowanie jest dostępne również w języku polskim.
Inwestycja przyszłościowa: dzięki ponad 30-letniemu doświadczeniu w dostarczaniu bezpłatnych aktualizacji oprogramowania i ulepszeń funkcji, oprogramowanie PicoScope gwarantuje, że inwestycja pozostanie sprawnym narzędziem przez wiele lat. Kup sprzęt raz i ciesz się ciągłymi ulepszeniami i nowymi funkcjami rok po roku.
Wybierając oprogramowanie PicoScope 7, uzyskujesz kompleksowe, wydajne i przyszłościowe rozwiązanie kontrolno-pomiarowe, które zwiększa produktywność i gwarantuje, że jest się zawsze o krok przed konkurencją.
Więcej informacji o oprogramowaniu PicoScope 7
Oscyloskop do dekodowania szeregowego


Doświadcz niezrównanej analizy danych z magistrali szeregowych za pomocą oprogramowania PicoScope, które teraz oferuje możliwość dekodowania 40 różnych protokołów, w tym I2C, SPI, UART, CAN i wielu innych (pełne szczegóły znajdują się na obrazku). Seria PicoScope 3000E, dzięki głębokiej pamięci i dużej częstotliwości próbkowania, idealnie nadaje się do złożonej analizy danych szeregowych, umożliwiając jednoczesne dekodowanie wielu protokołów.
Kluczowe cechy:
Kompleksowa obsługa protokołów: możliwe jest dekodowanie wielu różnych protokołów aktualnie wykorzystujących wszystkie kanały oscyloskopu, zapewniając szeroką wszechstronność w złożonych zastosowaniach.
Wizualizacja danych w wysokiej rozdzielczości: możliwe jest wyświetlanie zdekodowanych dane w formacie szesnastkowym, binarnym, dziesiętnym lub ASCII bezpośrednio pod przebiegiem na wspólnej osi czasu. Ramki błędów są podświetlone na czerwono w celu szybkiej identyfikacji i można je powiększyć w celu szczegółowego zbadania problemów z szumem lub integralnością sygnału.
Szczegółowy format tabeli: wyświetla obszerną listę zdekodowanych ramek, w tym wszystkie dane, flagi i identyfikatory. Opcja filtrowania, pozwala skupić się na określonych klatkach lub wyszukiwaniu klatki o określonych właściwościach. Opcja statystyk daje głębszy wgląd w warstwę fizyczną, ujawniając czasy klatek i poziomy napięcia. Klikając na dowolną klatkę w tabeli, uzyskujemy powiększenie odpowiadającego jej przebiegu.
Eksport i analiza offline : Dane w widoku tabeli można z łatwością eksportować aby przeglądać i analizować je w trybie offline, dzięki czemu można pracować z danymi w dowolnym miejscu i czasie.
Funkcja pliku łącza : Przyspiesza analizę, porównując wartości z tekstem czytelnym dla człowieka.
Odkryj, dlaczego PicoScope jest preferowanym wyborem dla profesjonalistów wymagających precyzji i wydajności w dekodowaniu szeregowym.
Więcej informacji na temat dekodowania szeregowego
Zabierz ze sobą swoje laboratorium elektroniczne
Pożegnaj nieporęczne oscyloskopy. Seria PicoScope 3000E oferuje wysoką wydajność w eleganckiej, lekkiej i przenośnej konstrukcji.
W laboratorium zajmuje mniej miejsca niż oscyloskop stacjonarny, oferując jednocześnie wszystkie zalety korzystania z wyświetlacza o wysokiej rozdzielczości, mocy obliczeniowej, pamięci masowej i łączności z komputerem.
Inżynier, który jest w drodze, może teraz nosić oscyloskop w torbie z laptopem, gotowy do użycia na miejscu. Nie musisz podróżować do laboratorium, laboratorium podróżuje z Tobą.

Generator przebiegów arbitralnych i funkcji
Modele PicoScope 3000E są wyposażone w wyrafinowany wbudowany generator funkcji. Generator ten nie ogranicza się do standardowych przebiegów, takich jak sinus i kwadrat, ale obsługuje także szeroką gamę dodatkowych przebiegów, w tym Gaussa i PRBS. Dzięki zakresowi częstotliwości od 100 μHz do 20 MHz i możliwościom przemiatania częstotliwości idealnie nadaje się do stosowania z funkcją analizatora widma w celu testowania odpowiedzi wzmacniacza i filtra.
Wszystkie modele zawierają także 14-bitowy generator przebiegów arbitralnych (AWG) o szybkości 200 MS/s. Przebiegi AWG można tworzyć lub edytować za pomocą wbudowanego edytora, importować z przebiegów oscyloskopowych lub importować z pliku CSV.
Zaawansowane narzędzia umożliwiają generowanie jednego lub większej liczby cykli przebiegu w przypadku spełnienia różnych warunków, takich jak wyzwolenie oscyloskopu, zdarzenie na wejściu pomocniczym, niepowodzenie testu maski lub pomiar wykraczający poza ustalone limity. Więcej informacji o AWG

Wierność i jakość sygnału
Seria PicoScope 3000E charakteryzuje się niskim poziomem szumów, minimalnymi przesłuchami i niskimi zniekształceniami harmonicznymi. Przetwarzanie w wysokiej rozdzielczości zapewnia szczegółowe i dokładne odwzorowanie przebiegu, nawet przy dużym powiększeniu. Aby zapewnić precyzję, wysoką dokładność i powtarzalność, całe przetwarzanie próbkowanych danych odbywa się w wyższej rozdzielczości niż oryginalne próbki ADC i minimum 16 bitów. Oznacza to, że podczas korzystania z takich funkcji, jak kanały matematyczne, interpolacja, filtrowanie lub zwiększanie rozdzielczości, możesz naprawdę zobaczyć dodatkowe szczegóły ujawnione w sygnale. Jesteśmy dumni z dynamiki naszych produktów i szczegółowo publikujemy nasze specyfikacje. Wynik jest prosty: sondując obwód, możesz zaufać przebiegowi widocznemu na ekranie.
Wysoka rozdzielczość dla sygnałów o niskim poziomie
Seria PicoScope 3000E ma nie tylko znacznie szerszy zestaw filtrów (20 MHz, 50 MHz, 100 MHz, 200 MHz) niż inne oscyloskopy, ale jest także bardziej skuteczny, ponieważ obejmuje zarówno komponenty analogowe, jak i cyfrowe. Oznacza to, że szum z całego łańcucha sygnałowego, w tym ADC, jest tłumiony. Na przykład połączenie trybu 10-bitowego i filtra 20 MHz umożliwia oglądanie bardzo małych sygnałów przy poziomie szumów tak niskim jak 23 µV RMS.


Analizator widma FFT

Zintegrowany analizator widma FFT zapewnia szczegółową analizę w dziedzinie częstotliwości, idealną do identyfikacji szumu, przesłuchów i zniekształceń sygnału. Analizator widma w PicoScope jest typu szybkiej transformaty Fouriera (FFT), który w odróżnieniu od tradycyjnego analizatora widma może wyświetlać widmo pojedynczego, niepowtarzającego się przebiegu. Dzięki nawet milionowi punktów i kompleksowym narzędziom pomiarowym możliwości analizy widma PicoScope nie mają sobie równych.
Za pomocą jednego kliknięcia możesz wyświetlić wykres widma aktywnych kanałów, z maksymalną częstotliwością aż do szerokości pasma Twojego oscyloskopu. Aby skupić się na określonym zakresie częstotliwości, możesz bezpośrednio ustawić wartości początkowe i końcowe osi częstotliwości analizatora.
Można wyświetlać wiele widoków widma obok widoków oscyloskopu tych samych danych. Do wyświetlacza można dodać kompleksowy zestaw automatycznych pomiarów w dziedzinie częstotliwości, w tym THD, THD+N, SNR, SINAD i IMD. Można nawet używać jednocześnie trybu AWG i widma, aby przeprowadzić analizę sieci skalarnej.

Widmo współpracuje z buforem przebiegu, dzięki czemu można przechwytywać i przewijać tysiące wykresów widma. Dlaczego więc nie skorzystać z testów limitów maski, aby automatycznie je wszystkie przeszukać? Maski widma mogą również współpracować z akcjami PicoScope, dzięki czemu możesz pozostawić widmo działające w sposób ciągły i wybrać zapisanie maski, która nie zostanie umieszczona na dysku, lub nawet włączyć alarm dźwiękowy.
Ustawienia widma FFT
Pełny zakres ustawień zapewnia kontrolę nad liczbą pasm widma (pojemniki FFT), skalowaniem (w tym log/log) i trybami wyświetlania (chwilowy, średni lub szczytowy). Wybór funkcji okna umożliwia optymalizację pod kątem selektywności, dokładności lub zakresu dynamiki.
Specyfikacja techniczna
| Model PicoScope’a | 3417E i 3417E MSO | 3418E i 3418E MSO |
|---|---|---|
| Parametry techniczne - oś Y (kanały analogowe) | ||
| Liczba kanałów | 4 | |
| Szerokość pasma (–3 dB) | 350 MHz | 500 MHz |
| Czas narastania (10% do 90%, -2 dB w pełnej skali) | 1,2 ns | 925 ps |
| Konfigurowalny limit pasma w trybie 8-bitowym | 20, 50, 100, 200, 350 MHz | 20, 50, 100, 200, 350, 500 MHz |
| Konfigurowalny limit pasma w trybie 10-bitowym | 20, 50, 100, 200 MHz | |
| Rozdzielczość pionowa | 8 bitów, 10 bitów | |
| Zwiększona rozdzielczość pionowa (programowo) | Rozdzielczość sprzętowa + 4 bity | |
| Złącze wejściowe | BNC(f) | |
| Charakterystyka wejścia 50 Ω | 50 Ω ±2% | |
| Charakterystyka wejścia 1 MΩ | 1 MΩ ±1% ∥ 13 pF ±2 pF | |
| Sprzężenie wejściowe 50 Ω | DC | |
| Sprzężenie wejściowe 1 MΩ | AC/DC | |
| Czułość wejścia 50 Ω | 1 mV/dz do 1 V/dz (10 działek pionowych) | |
| Czułość wejścia 1 MΩ | 1 mV/dz do 4 V/dz (10 działek pionowych) | |
| Zakresy wejściowe (pełna skala) 50 Ω | ±5 mV [1] , ±10 mV [2] , ±20 mV [3] , ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V | |
| Zakresy wejściowe (pełna skala) 1 MΩ | ±5 mV [1] , ±10 mV [2] , ±20 mV [3] , ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ± 10 V, ±20 V | |
| [1] ±5 mV dostępne tylko do 100 MHz [2] ±10 mV dostępne tylko do 200 MHz [3] ±20 mV dostępne tylko do 350 MHz |
||
| Dokładność wzmocnienia DC | ±(1% sygnału + 1 LSB) | |
| Dokładność przesunięcia DC | ±(2% pełnej skali + 200 µV) | |
| Rozmiar LSB (wielkość kroku kwantyzacji) tryb 8-bitowy | < 0,4% zakresu wejściowego | |
| Rozmiar LSB (wielkość kroku kwantyzacji) tryb 10-bitowy | < 0,1% zakresu wejściowego | |
| Zakres offsetu analogowego (regulacja położenia pionowego) |
±250 mV (zakresy ±5 mV do ±200 mV) ±2,5 V (zakresy ±500 mV do ±2 V) ±5 V (zakres ±5 V, wejście 50 Ω) ±20 V (zakresy ±5 V do ±20 V, wejście 1 MΩ) |
|
| Dokładność kontroli przesunięcia analogowego | ±1% ustawienia przesunięcia, dodawana do powyższej dokładności DC | |
| Ochrona przeciwprzepięciowa 1 MΩ | ±100 V (szczyt DC + AC) do 10 kHz | |
| Ochrona przeciwprzepięciowa 50 Ω | Maks. 5,5 V RMS, maks. ±20 V pk | |
| Parametry techniczne - oś X (kanały cyfrowe) - tylko modele MSO | ||
|---|---|---|
| Kanały wejściowe | 16 kanałów (2 porty po 8 kanałów każdy) | |
| Input connector | 2.54 mm pitch, 10 x 2 way connector | |
| Maksymalna wykrywalna częstotliwość wejściowa | 100 MHz (200 Mbit/s) | |
| Minimalna wykrywalna szerokość impulsu | 5 ns | |
| Grupowanie progów wyzwalania | wie niezależne kontrolki sterujące progami. Port 0: D0 do D7, Port 1: D8 do D15 | |
| Wybór progu | TTL, CMOS, ECL, PECL, user-defined | |
| Zakres progu | ±5 V | |
| Dokładność progu/td> | < ±350 mV (łącznie z histerezą) | |
| Próg histerezy | < ±250 mV | |
| Zakres dynamiki wejścia | ±20 V | |
| Minimalne wahania napięcia wejściowego | 500 mV peak to peak | |
| Impedancja wejścia | 200 kΩ ± 2% || 8 pF ± 2 pF | |
| Przesunięcie między kanałamitd> | 2 ns, typical | |
| Minimalna prędkość narastania sygnału wejściowego | 10 V/µs | |
| Zabezpieczenie przepięciowe | ±50 V (DC + AC peak) do 100 kHz | |
| Parametry techniczne - oś X - wszystkie modele oscyloskopów | |||||
|---|---|---|---|---|---|
| Maksymalna częstotliwość próbkowania (w czasie rzeczywistym) | tryb 8-bitowy, kanały analogowe | tryb 8-bitowy, kanały cyfrowe[4] | tryb 10-bitowy, kanały analogowe | tryb 10-bitowy, kanały cyfrowe[4] | |
| 1 kanał[5] | 5 GS/s | 1.25 GS/s | 2.5 GS/s | 1.25 GS/s | |
| 2 kanały | 2.5 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | |
| 3 lub 4 kanały | 1.25 GS/s | 1.25 GS/s | 625 MS/s | 625 MS/s | |
| >4 kanały | 625 MS/s | 625 MS/s | 312.5 MS/s | 312.5 MS/s | |
| aks. częstotliwość próbkowania, tryb przesyłania strumieniowego do pamięci komputera[6] (oprogramowanie PicoScope 7) | port USB 3.0 | port USB 2.0 | |||
| 1 kanał | ~50 MS/s | ~10 MS/s | |||
| 2 kanały | ~25 MS/s | ~5 MS/s | |||
| 3 lub 4 kanały | ~12 MS/s | ~2 MS/s | |||
| >4 kanały | ~6 MS/s | ~1 MS/s | |||
| Maks. częstotliwość próbkowania, tryb przesyłania strumieniowego do pamięci komputera[6] (pakiet PicoSDK) | port USB 3.0, rozdzielczość 8-bitowa | port USB 3.0, rozdzielczość 10-bitowa | port USB 2.0, rozdzielczość 8-bitowa | port USB 2.0, rozdzielczość 10-bitowa | |
| 1 kanał | ~300 MS/s | ~150 MS/s | ~30 MS/s | ~15 MS/s | |
| 2 kanały | ~150 MS/s | ~75 MS/s | ~15 MS/s | ~8 MS/s | |
| 3 lub 4 kanały | ~75 MS/s | ~38 MS/s | ~8 MS/s | ~4 MS/s | |
| >4 kanały | ~38 MS/s | ~18 MS/s | ~4 MS/s | ~2 MS/s | |
| Maks. częstotliwość próbkowania, tryb przesyłania strumieniowego USB[7] (pakiet PicoSDK) | rozdzielczość 8-bitowa | rozdzielczość 10-bitowa | |||
| 1 kanał | 1 GS/s | 500 MS/s | |||
| 2 kanały | 500 MS/s | 250 MS/s | |||
| 3 lub 4 kanały | 250 MS/s | 125 MS/s | |||
| >4 kanały | 125 MS/s | 62.5 MS/s | |||
| [4] tylko modele MSO [5] Kanał oznacza całkowitą liczbę włączonych kanałów analogowych i/lub 8-bitowych portów cyfrowych. [6] Maks. częstotliwości próbkowania w trybie przesyłania strumieniowego zależą od wydajności i obciążenia komputera. [7] Próbkowane dane (min./maks./średnie/dziesiętne) są stale zwracane do komputera podczas przesyłania strumieniowego z szybkością dostępną dla danego interfejsu USB. Surowe dane dostępne są do odczytania z bufora urządzenia po zakończeniu przesyłania strumieniowego. |
|||||
| Pamięć przechwytywania (na kanał) | rozdzielczość 8-bitowa | rozdzielczość 10-bitowa | |||
| 1 kanał | 2 GS | 1 GS | |||
| 2 kanały | 1 GS | 500 MS | |||
| 3 lub 4 kanały | 512 MS | 256 MS | |||
| >4 kanały | 256 MS | 128 MS | |||
| Maksymalny czas trwania pojedynczego przechwytywania przy maksymalnej częstotliwości próbkowania (oprogramowanie PicoScope 7) | 200 ms | ||||
| Maksymalny czas trwania pojedynczego przechwytywania przy maksymalnej częstotliwości próbkowania (pakiet PicoSDK) | 400 ms | ||||
| Przechwytywanie pamięci (ciągłe przesyłanie strumieniowe) (oprogramowanie PicoScope 7) | 250 MS | ||||
| Przechwytywanie pamięci (ciągłe przesyłanie strumieniowe) (pakiet PicoSDK) | Buforowanie przy użyciu pełnej pamięci urządzenia, bez limitu całkowitego czasu przechwytywaniaBufor przebiegów (liczba segmentów) | ||||
| Bufor przebiegów (liczba segmentów) (oprogramowanie PicoScope 7) | 40 000 | ||||
| Bufor przebiegów (liczba segmentów) (pakiet PicoSDK) | 2 000 000 | ||||
| Zakresy podstawy czasu | 1 ns/div do 5000 s/div | ||||
| Początkowa dokładność podstawy czasu | ±5 ppm | ||||
| Dryf podstawy czasu | ±1 ppm/rok | ||||
| Próbkowanie ADC | Jednoczesne próbkowanie na wszystkich aktywnych kanałach | ||||
| Wydajność dynamiczna (typowo) | ||
|---|---|---|
| Przesłuch | Lepiej niż 500:1 (od DC do szerokości pasma kanału zakłócanego, równe zakresy napięcia) | |
| Zniekształcenia harmoniczne (10 MHz, wejście -2 dBfs). 8 bitowy | Lepsze niż –50 dB w zakresach ±50 mV do ±20 V | |
| Zniekształcenia harmoniczne (10 MHz, wejście -2 dBfs). 10 bitów | Lepsze niż –60 dB w zakresach od ±50 mV do ±20 V | |
| SFDR (10 MHz, wejście -2 dBfs). 8 bitowy | Lepsze niż 50 dB w zakresach ±50 mV do ±20 V | |
| SFDR (10 MHz, wejście -2 dBfs). 10-bitowy | Lepsze niż 60 dB w zakresach ±50 mV do ±20 V | |
| Szum RMS | Kliknij, żeby zobaczyć tabelę | |
| Liniowość | ≤ 2 LSB w trybie 8-bitowym ≤ 4 LSB w trybie 10-bitowym |
|
| Płaskość pasma | (+0,5 dB, –3 dB) od DC do pełnego pasma | |
| Płaskość niskich częstotliwości | < ±6% (lub ±0,5 dB) od DC do 1 MHz | |
| Wyzwalanie | ||
|---|---|---|
| Źródło | Dowolny kanał analogowy, wyzwalanie AUX Modele MSO: D0-D15 | |
| Tryby wyzwalania | brak, auto, powtarzanie, pojedyncze, szybkie (pamięć segmentowana) | |
| Zaawansowane typy wyzwalania (kanały analogowe) | Zboczem (narastającym, opadającym, narastającym lub opadającym), oknem (wejście, wyjście, wejście lub wyjście), szerokością impulsu (dodatni lub ujemny lub dowolny impuls), szerokością okna impulsu (czas wewnątrz, na zewnątrz okna lub którykolwiek), zanik poziomu (w tym wysoki/niski lub którykolwiek), brak okna (w tym wewnętrzny, zewnętrzny lub którykolwiek), interwałem, runt (dodatni lub ujemny), czasem przejścia (wzrost/spadek), logiką Możliwości wyzwalania logicznego: AND/OR/NAND/ Funkcja NOR/XOR/XNOR dowolnych źródeł wyzwalania (kanały analogowe i wejście AUX) Zdefiniowaną przez użytkownika funkcja logiczna dowolnej kombinacji kanałów analogowych plus wejście Aux (tylko PicoSDK) |
|
| Czułość wyzwalania (kanały analogowe) | Wyzwalanie cyfrowe zapewnia dokładność 1 LSB w pełnym paśmie oscyloskopu z regulowaną histerezą | |
| Przechwytywanie przed wyzwalaniem | Do 100% rozmiaru przechwytywania | |
| Opóźnienie po wyzwoleniu — PicoScope 7 | Zero do > 4x10 9 próbek, ustawiane w krokach co 1 próbkę (zakres opóźnienia przy 5 GS/s wynoszący 0,8 s w krokach co 200 ps) | |
| Opóźnienie po wyzwoleniu - PicoSDK | Zero do > 1x10 12 próbek, ustawiane w krokach co 1 próbkę (zakres opóźnienia przy 5 GS/s > 200 s w krokach co 200 ps) | |
| Wstrzymanie wyzwalania | Opóźnia ponowne uzbrojenie wyzwalacza po każdym zdarzeniu wyzwalającym o czas ustawiony przez użytkownika do 4 x 10 9 interwałów próbkowania. | |
| Czas ponownego uzbrojenia w trybie szybkiego wyzwalania | < 700 ns na najszybszej podstawie czasu | |
| Maksymalna częstotliwość wyzwalania — PicoScope 7 | 40 000 przebiegów w ciągu 20 ms | |
| Maksymalna częstotliwość wyzwalania - PicoSDK | Liczba przebiegów do liczby segmentów pamięci, z szybkością 2 milionów przebiegów na sekundę. | |
| Częstotliwość aktualizacji przebiegu | Do 300 000 przebiegów na sekundę w trybie szybkiej trwałości PicoScope 7 | |
| Znacznik czasu wyzwalacza | Każdy przebieg jest oznaczony czasem w stosunku do poprzedniego przebiegu, z rozdzielczością interwałów próbkowania. | |
| Wyzwalanie zewnętrzne AUX | ||
|---|---|---|
| Typy wyzwalania (oscyloskop wyzwalający) | zboczem, szerokością impulsu, spadkiem, interwałem, logiką | |
| Typy wyzwalania (wyzwalanie AWG) | zboczem narastającym, zboczem opadającym, bramką wysoką, bramką niską | |
| Szerokość pasma wejściowego | > 10 MHz | |
| Charakterystyka wejściowa | Wejście 3,3 V CMOS Hi-Z, sprzężone DC | |
| Próg wejściowy | stały próg, niski < 1 V, wysoki > 2,3 V, odpowiedni dla 3,3 V CMOS | |
| Histereza wejściowa | 1,3 V maks. (V IH < 2,3 V, V IL > 1 V) | |
| Funkcja wyjścia AUX | Wyjście wyzwalacza | |
| Napięcie wyjściowe | 3,3 V CMOS (V OH > 3,2 V, V OL < 0,1 V w Hi-Z) | |
| Impedancja wyjściowa | Około. 270 omów | |
| Czas narastania sygnału wyjściowego | Mierzone bezpośrednio na BNC: < 15 ns | |
| Sprzężenie | DC | |
| Ochrona przed wysokim napięciem | ±20 V szczyt maks | |
| Typ złącza | BNC(f) | |
| Generator funkcyjny | ||
|---|---|---|
| Standardowe sygnały wyjściowe | sinus, kwadrat, trójkąt, napięcie DC, narastanie, opadanie, sinc, Gaussa, półsinus | |
| Zakres częstotliwości wyjściowej | 100 μHz do 20 MHz | |
| Dokładność częstotliwości wyjściowej | Dokładność podstawy czasu oscyloskopu ± rozdzielczość częstotliwości wyjściowej | |
| Rozdzielczość częstotliwości wyjściowej | < 1 μHz | |
| Tryby przemiatania | w górę, w dół, podwójny z możliwością wyboru częstotliwości startu/zatrzymania i przyrostów | |
| Wyzwalanie | Swobodny lub od 1 do 1 miliarda zliczonych cykli przebiegów lub przemiatań częstotliwości. Wyzwalane za pomocą wyzwalacza oscyloskopu, wyzwalacza pomocniczego AUX lub ręcznie | |
| Bramkowanie | Wyjście przebiegu może być bramkowane (wstrzymywane) poprzez wejście wyzwalacza pomocniczego AUX lub oprogramowanie | |
| Pseudolosowe sygnały wyjściowe | biały szum, możliwość wyboru amplitudy i przesunięcia w zakresie napięcia wyjściowego Pseudolosowa sekwencja binarna (PRBS), możliwość wyboru wysokiego i niskiego poziomu w zakresie napięcia wyjściowego, możliwość wyboru bitrate'u do 20 Mb/s | |
| Zakres napięcia wyjściowego | ±2,0 V przy Hi-Z (±1,0 V przy 50 Ω) | |
| Regulacja napięcia wyjściowego | Amplituda sygnału i przesunięcie regulowane w krokach co 0,3 mV w pełnym zakresie ± 2 V | |
| Dokładność DC | ±1% pełnej skali, przy obciążeniu Hi-Z | |
| Płaskość amplitudy | < 1,5 dB do 20 MHz, typowo, sinus na 50 Ω | |
| SFDR | > 70 dB, 10 kHz sinus w pełnej skali | |
| Rezystancja wyjściowa | 50 Ω ±1% | |
| Ochrona przed wysokim napięciem | ±20 V szczyt maks | |
| Typ złącza | BNC na panelu przednim | |
| Generator przebiegów arbitralnych | ||
|---|---|---|
| Częstotliwość odświeżania | 200 MS/s | |
| Rozmiar bufora | 32 kS | |
| Rozdzielczość pionowa | 14 bitów (wielkość kroku wyjściowego - 0,3 mV) | |
| Szerokość pasma (-3 dB) | > 20 MHz | |
| Czas narastania (10% do 90%) | < 10 ns (obciążenie 50 Ω) | |
| Analizator widma | ||
|---|---|---|
| Zakres częstotliwości | DC do 350 MHz | DC do 500 MHz |
| Tryby wyświetlania | magnitude, średnia, utrzymanie wartości szczytowej | |
| Oś Y | Logarytmiczna (dBV, dBu, dBm, dowolny dB) lub liniowa (wolty) | |
| Oś X | Liniowa lub logarytmiczna | |
| Funkcje okienkowe | Prostokątne, Gaussa, trójkątne, Blackmana, Blackman-Harrisa, Hamminga, Hanna, płaskie | |
| Liczba punktów FFT | Możliwość wyboru od 128 do 1 miliona w potędze 2 | |
| Kanały matematyczne | ||
|---|---|---|
| Funkcje | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norma, znak, sin, cos, tan, arcsin, arccos, arctan, sinh , cosh, tanh, opóźnienie, średnia, częstotliwość, pochodna, całka, min, max, szczyt, wypełnienie, górnoprzepustowy, dolnoprzepustowy, pasmowy, łącznik, górny, podstawowy, amplituda, przekroczenie dodatnie, przeregulowanie ujemne, faza, opóźnienie, ruch , przekos, moc rzeczywista, moc pozorna, moc bierna, współczynnik mocy | |
| Operandy | A do D (kanały wejściowe), T (czas), przebiegi odniesienia, pi, stałe | |
| Pomiary automatyczne | ||
|---|---|---|
| W trybie oscyloskopu | AC RMS, amplituda, moc pozorna, podstawa, czas cyklu, średnia DC, cykl pracy, liczba zboczy, czas opadania, liczba zboczy opadających, szybkość opadania, częstotliwość, duża szerokość impulsu, niska szerokość impulsu, maksimum, minimum, ujemny cykl pracy, przeregulowanie ujemne, przeregulowanie międzyszczytowe, faza, przeregulowanie dodatnie, współczynnik mocy, moc bierna, czas narastania, liczba zboczy narastających, szybkość narastania, szczyt, moc rzeczywista, rzeczywista wartość skuteczna | |
| W trybie analizatora widma | Częstotliwość szczytowa, amplituda szczytowa, średnia amplituda szczytowa, moc całkowita, THD%, THD dB, THD+N, SINAD, SNR, IMD | |
| Statystyka | Minimum, maksimum, średnia, odchylenie standardowe | |
| Głęboki pomiar | ||
|---|---|---|
| Parametry | Liczba cykli, czas cyklu, częstotliwość, niska szerokość impulsu, duża szerokość impulsu, cykl pracy (wysoki), cykl pracy (niski), czas narastania, czas opadania, przekroczenie, przekroczenie, maks. napięcie, min. napięcie, napięcie międzyszczytowe, czas rozpoczęcia, czas zakończenia | |
| Dekodowanie protokołów szeregowych | ||
|---|---|---|
| Protokoły | 1-przewodowy, 10BASE-T1S, ARINC 429, BroadRReach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Manchester różnicowy, DMX512, Ethernet 10BASE-T, rozszerzony UART, Fast Ethernet 100BASE-TX, FlexRay, I2C , I2S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, magistrala równoległa, PMBus, PS/2, PSI5 (czujnik), kwadratura, RS232/UART, SBS Dane, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1), czujnik wiatru | |
| Testowanie z maską | ||
|---|---|---|
| Statystyka | Wynik pozytywny/negatywny, liczba niepowodzeń, liczba całkowita | |
| Tworzenie maski | Generowane automatycznie z przebiegu lub importowane z pliku | |
| Wyświetlanie | ||
|---|---|---|
| Tryby wyświetlania | oscyloskop, XY, trwałość (persistence), widmo. | |
| Interpolacja | Liniowa lub sin(x)/x | |
| Tryby trwałości (persistence) | Czas, częstotliwość, szybkość | |
| Formaty plików wyjściowych | csv, mat, pdf, png, psdata, ustawienia ps, txt | |
| Funkcje wyjściowe | Skopiuj do schowka, wydrukuj | |
| Transfer danych | ||
|---|---|---|
| Szybkość przesyłania danych (zarejestrowane przebiegi) przez port USB do komputera | W przypadku USB 3.0, w zależności od komputera: tryb 8-bitowy: do 360 MS/s; Tryb 10-bitowy: do 180 MS/s Na USB 2.0, w zależności od komputera: tryb 8-bitowy: do 40 MS/s; Tryb 10-bitowy: do 20 MS/s |
|
| Sprzętowo przyspieszana częstotliwość wyświetlania przebiegów | Przyspieszenie sprzętowe umożliwia wyświetlanie na ekranie danych z szybkością ponad 2 GS na sekundę (tryb 8-bitowy, 4 kanały, 250 MS na kanał przy maksymalnej częstotliwości próbkowania) | |
| Informacje ogólne | ||
|---|---|---|
| Łączność z komputerem | USB 3.0 SuperSpeed (kompatybilny z USB 2.0) | |
| Typ złącza komputera | USB 3.0 typu C | |
| Zasilanie | Zasilanie z pojedynczego portu USB typu C 3A lub z portu USB plus zewnętrznego zasilacza typu C (5V/3A) | |
| Wskaźniki stanu | Dioda LED RGB na każde złącze BNC plus dioda zasilania i próbkowania | |
| Zarządzanie chłodzeniem | Automatyczna kontrola prędkości wentylatora zapewniająca niski poziom hałasu | |
| Wymiary | 221 x 173 x 30 mm | |
| Waga | < 0,7 kg | |
| Zakres temperatury otoczenia - podczas pracy | 0 do 40°C | |
| Zakres temperatury otoczenia — dla podanej dokładności | 15 do 30°C po 20 minutach rozgrzewania | |
| Zakres temperatury otoczenia - przechowywanie | –20 do +60°C | |
| Zakres wilgotności - podczas pracy | 5 do 80% RH, bez kondensacji | |
| Zakres wilgotności - przechowywanie | 5 do 95% RH, bez kondensacji | |
| Wysokość nad poziomem morza | Do 2000 m | |
| Stopień zanieczyszczenia | EN 61010 stopień zanieczyszczenia 2: „występują tylko zanieczyszczenia nieprzewodzące, z wyjątkiem sporadycznych przypadków spodziewanego tymczasowego przewodnictwa spowodowanego kondensacją” | |
| Norma bezpieczeństwa | Zaprojektowane zgodnie z EN 61010-1:2010 + A1:2019 | |
| Zgodność EMC | Testowany zgodnie z normą EN 61326-1:2021 i FCC część 15, podczęść B | |
| Zgodność środowiskowa | RoHS, REACH i WEEE | |
| Gwarancja | 5 lat | |
| Oprogramowanie | ||
|---|---|---|
| Oprogramowanie Windows (64-bitowe) [6] | PicoScope 7, PicoLog 6, PicoSDK (Użytkownicy piszący własne aplikacje mogą znaleźć przykładowe programy dla wszystkich platform na stronie organizacji Pico Technology w GitHub ). | |
| Oprogramowanie macOS (64-bitowe) [6] | PicoScope 7, PicoLog 6 i PicoSDK | |
| Oprogramowanie Linux (64-bitowe) [6] | Oprogramowanie i sterowniki PicoScope 7, PicoLog 6 (w tym sterowniki) Zobacz Oprogramowanie i sterowniki dla systemu Linux, aby zainstalować tylko sterowniki | |
| Raspberry Pi 4B i 5 (system operacyjny Raspberry Pi) [6] | PicoLog 6 (w tym sterowniki) Zobacz Oprogramowanie i sterowniki systemu Linux, aby zainstalować tylko sterowniki | |
| [6] Więcej informacji można znaleźć na stronie picotech.com/downloads . | ||
| Obsługiwane języki — PicoScope 7 | angielski-amerykański, angielski-brytyjski, bułgarski, czeski, duński, niemiecki, grecki, hiszpański, francuski, koreański, chorwacki, włoski, węgierski, holenderski holenderski, japoński, norweski, polski, portugalskibrazylijski, portugalski, rumuński, rosyjski, słoweński, serbski , fiński, szwedzki, turecki, chiński uproszczony, chiński tradycyjny | |
| Obsługiwane języki - PicoLog 6 | chiński uproszczony, holenderski, angielski (Wielka Brytania), angielski (USA), francuski, niemiecki, włoski, japoński, koreański, rosyjski, hiszpański | |
| Wymagania dotyczące komputera | Procesor, pamięć i miejsce na dysku: zgodnie z wymaganiami systemu operacyjnego Porty: USB 3.0 (zalecane) lub 2.0 (kompatybilne) | |
Tabela szumów RMS
| Range | /Div | Bandwidth filter: 20 MHz 10-bit |
Bandwidth filter: 50 MHz 10-bit |
Bandwidth filter: 100 MHz 10-bit |
Bandwidth filter: 200 MHz 10-bit |
Bandwidth filter: 350 MHz 8-bit |
Bandwidth filter: 500 MHz 8-bit |
|---|---|---|---|---|---|---|---|
| ±5 mV | 1 mV | 0.023 mV | 0.036 mV | 0.051 mV | 0.080 mV | 0.10 mV | 0.11 mV |
| ±10 mV | 2 mV | 0.023 mV | 0.036 mV | 0.051 mV | 0.083 mV | 0.11 mV | 0.12 mV |
| ±20 mV | 4 mV | 0.024 mV | 0.036 mV | 0.052 mV | 0.10 mV | 0.15 mV | 0.17 mV |
| ±50 mV | 10 mV | 0.049 mV | 0.052 mV | 0.071 mV | 0.13 mV | 0.27 mV | 0.33 mV |
| ±100 mV | 20 mV | 0.098 mV | 0.098 mV | 0.098 mV | 0.20 mV | 0.46 mV | 0.63 mV |
| ±200 mV | 40 mV | 0.20 mV | 0.20 mV | 0.20 mV | 0.37 mV | 0.91 mV | 1.30 mV |
| ±500 mV | 100 mV | 0.49 mV | 0.54 mV | 0.72 mV | 1.30 mV | 2.30 mV | 3.40 mV |
| ±1 V | 200 mV | 0.98 mV | 0.98 mV | 0.98 mV | 2.0 mV | 4.10 mV | 6.30 mV |
| ±2 V | 400 mV | 2.0 mV | 2.0 mV | 2.0 mV | 3.70 mV | 8.10 mV | 12 mV |
| ±5 V | 1 V | 4.9 mV | 5.5 mV | 7.6 mV | 14 mV | 23 mV | 34 mV |
| ±10 V | 2 V | 9.8 mV | 9.8 mV | 9.8 mV | 22 mV | 41 mV | 63 mV |
| ±20 V | 4 V | 20 mV | 20 mV | 20 mV | 41 mV | 81 mV | 125 mV |
Wyświetlane są wszystkie opinie (pozytywne i negatywne). Weryfikujemy, czy pochodzą one od klientów, którzy kupili dany produkt.
