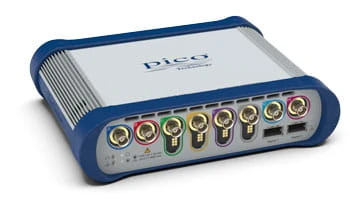

Oscyloskop PicoScope 6824E

Dostępność: dostępny na zamówienie
Wysyłka w: 5 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 70 594,62 zł 70594.62
Cena netto: 57 394,00 zł
ilość szt.

towar niedostępny

dodaj do przechowalni

Informacje o produkcie

Oscyloskopy PicoScope z dużą pamięcią serii 6000E

Oscyloskopy PicoScope 6000E dostępne w wersji o stałej 8 bitowej rozdzielczości oraz wersji FlexRes zapewniającej rozdzielczość pionową w zakresie od 8 do 12 bitów, z szerokością pasma 1 GHz i częstotliwością próbkowania 5 GS/s. Dostępna jest również wersja czterokanałowa PicoScope 6428E-D, która oferuje szerokość pasma 3 GHz i częstotliwość próbkowania 10 GS/s.

Modele z czterema lub ośmioma kanałami analogowymi charakteryzują się rozdzielczością taktowania i amplitudy potrzebną do wykrycia krytycznych problemów z integralnością sygnału, takich jak błędy synchronizacji, usterki, zaniki, przesłuchy i problemy z metastabilnością.

  • Pasmo do 3 GHz
  • 8-bitowy do 12-bitowy przetwornik ADC FlexRes®
  • Do wyboru 4 (do 3 GHz) lub 8 (do 500 MHz) kanałów analogowych
  • Obsługuje do 16 cyfrowych kanałów MSO
  • Czas przechwytywania 200 ms przy 5 GS/s
  • Do 10 GS/s z PicoScope 6428E-D
  • Rozmiar pamięci wbudowanej do 4 GS
  • 50 MHz, 200 MS/s, 14-bitowy generator AWG
  • Szybkość aktualizacji do 300 000 przebiegów na sekundę
  • Dołączone oprogramowanie PicoScope, PicoLog® i PicoSDK®
  • W zestawie 38 dekoderów/analizatorów protokołu szeregowego
  • Testowanie limitu maski i działania definiowane przez użytkownika
  • Znakowanie czasowe przebiegów w wysokiej rozdzielczości
  • Ponad dziesięć milionów wyników DeepMeasure™ na akwizycję
  • Zaawansowane wyzwalacze: zbocze, okno, szerokość impulsu, szerokość impulsu okna, zanik poziomu, zanik okna, interwał, runt, czas narastania/opadania i logika


Typowe zastosowanie

Seria oscyloskopów PicoScope 6000E wraz z oprogramowaniem PicoScope jest idealna dla inżynierów-projektantów pracujących z wysokowydajnymi systemami wbudowanymi, przetwarzaniem sygnałów, energoelektroniką, mechatroniką i projektami motoryzacyjnymi, a także dla badaczy i naukowców pracujących nad wielokanałowymi, wysokowydajnymi eksperymentami w laboratoriach fizycznych, akceleratorach cząstek i podobne ośrodkach badawczych.

Interfejs programowania aplikacji (API) PicoScope 6000E zapewnia dostęp programistyczny do pełnego zestawu zaawansowanych funkcji sprzętowych i może być używany do tworzenia włąswnych niestandardowych aplikacji i aplikacji typu OEM.



Co to jest FlexRes?

Oscyloskopy Pico FlexRes o elastycznej rozdzielczości umożliwiają rekonfigurację sprzętu oscyloskopu w celu optymalizacji częstotliwości próbkowania lub rozdzielczości pionowej. Oznacza to, że można w łatwy sposób rekonfigurować sprzętowo oscyloskop aby był szybkim (5 GS/s) 8-bitowy oscyloskopem do obserwacji sygnałów cyfrowych bądź 10-bitowym oscyloskopem do zastosowań ogólnych czy 12-bitowym oscyloskopem o wysokiej rozdzielczości do prac audio i inne zastosowań analogowych.

Niezależnie od tego, czy pojawia się potrzeba przechwytywania i dekodowania szybkich sygnaów cyfrowych, czy potrzeba wykrywania zniekształceń w wrażliwych sygnałach analogowych, zawsze odpowiedzią będą oscyloskopy z FlexRes.

Funkcja FlexRes jest dostępna w 8-kanałowym PicoScope 6824E oraz 4-kanałowych 6424E, 6425E i 6426E.

Zwiększenie rozdzielczości — technika cyfrowego przetwarzania sygnału wbudowana w oprogramowanie PicoScope może jeszcze bardziej zwiększyć efektywną rozdzielczość pionową oscyloskopu do 16 bitów

Więcej informacji na temat elastycznej rozdzielczości >



FlexRes - jak to działa

Większość oscyloskopów cyfrowych uzyskuje wysoką częstotliwość próbkowania poprzez przeplatanie wielu 8-bitowych przetworników ADC. Ten proces przeplatania wprowadza błędy, które zawsze powodują, że wydajność dynamiczna jest gorsza niż w przypadku poszczególnych rdzeni przetworników ADC.

Architektura FlexRes wykorzystuje wiele przetworników ADC o wysokiej rozdzielczości na kanałach wejściowych w różnych kombinacjach przeplatanych czasowo i równoległych, aby zoptymalizować na przykład częstotliwość próbkowania do 5 GS/s przy 8 bitach lub rozdzielczość do 12 bitów przy 1,25 GS/s.

Dla uproszczenia diagram przedstawia jeden bank czterech kanałów; 8-kanałowy PicoScope 6824E ma dwa takie banki. 4-kanałowe modele FlexRes wykorzystują jeden poczwórny układ ADC na każdą parę kanałów analogowych

W połączeniu ze wzmacniaczami o wysokim stosunku sygnału do szumu i architekturą systemu o niskim poziomie szumów, technologia FlexRes może przechwytywać i wyświetlać sygnały o częstotliwości do 1 GHz z dużą częstotliwością próbkowania lub sygnały o niższej prędkości z 16 razy większą rozdzielczością niż typowe 8-bitowe oscyloskopy.

Oprogramowanie PicoScope umożliwia wybór pomiędzy ręcznym ustawieniem rozdzielczości a pozostawieniem oscyloskopu w trybie automatycznej rozdzielczości, w którym dla wybranych ustawień używana jest optymalna rozdzielczość.



Specyfikacja techniczna

Model PicoScope
Bandwidth (–3 dB) 300 MHz 500 MHz 750 MHz 1 GHz 3 GHz
4- channel 8-bit 6403E 6404E 6405E 6406E
4-channel FlexRes   6424E 6425E 6426E 6428E-D
8-channel 8-bit   6804E
8-channel FlexRes   6824E
Vertical (analog channels)
Bandwidth (–3 dB) 300 MHz 500 MHz 50 Ω ranges: 750 MHz
1 MΩ ranges: 500 MHz
50 Ω ranges: 1 GHz
1 MΩ ranges: 500 MHz
50 Ω range: 3 GHz[1]
Rise time < 1.3 ns < 850 ps 50 Ω ranges: < 475 ps
1 MΩ ranges: < 850 ps
50 Ω ranges: < 350 ps
1 MΩ ranges: < 850 ps
50 Ω range: 150 ps[1]
[1] ±500 mV range, 2.5 GHz/180 ps due to 3600 V/μs maximum slew rate
Bandwidth limiter 20 MHz. Software-switchable. 20 MHz or 200 MHz. Software-switchable. N/A
Vertical resolution FlexRes models: 8, 10 or 12 bits
Other models: 8 bits
LSB size (quantization step size)

8-bit mode: < 0.4% of input range


10-bit mode (FlexRes models): < 0.1% of input range
12-bit mode (FlexRes models): < 0.025% of input range

Enhanced vertical resolution Up to 4 extra bits beyond ADC resolution
Input connector BNC(f). x10 readout-pin compatible. Intelligent Probe Interface on all channels (4-channel models) or on channels C to F (8-channel models).
Input ranges
(50 Ω ranges)
±10 mV to ±5 V as above ±50 mV
±100 mV
±200 mV
±500 mV
Input ranges
(1 MΩ ranges)
±10 mV, ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V N/A
Input sensitivity
(50 Ω ranges)
2 mV/div to 1 V/div (10 vertical divisions) 10 mV/div to
100 mV/ div
(10 vertical divisions)
Input sensitivity
(1 MΩ ranges)
2 mV/div to 4 V/div (10 vertical divisions) N/A
Input coupling
(50 Ω ranges)

DC

Input coupling
(1 MΩ ranges)
AC / DC N/A
Input characteristics 50 Ω ±2% 50 Ω ±3% 50 Ω ±1%
1 MΩ ±0.5% ∥ 12 pF ±1 pF N/A
DC gain accuracy (8-bit models) ±(1.5% of signal + 1 LSB) N/A
DC gain accuracy (FlexRes models) N/A ±(0.5% of signal + 1 LSB) ±(1% of signal + 1 LSB) ±(2% of signal + 1 LSB)
DC offset accuracy ±(1% of full scale + 250 μV) ±(2% of full scale +
500 μV)
Can be improved by using the “zero offset” function in PicoScope.
Analog offset
range 50 Ω
(vertical
position
adjustment)
±1.25 V (±10 mV to ±1 V ranges)
±20 V (±2 V to ±20 V ranges)
±125 mV (±10 mV to ±100 mV ranges)
±1.25 V (±200 mV to ±1 V ranges)
±5 V (±2 V and ±5 V ranges)
±400 mV
(±50 mV to
±500 mV ranges)
Analog offset
range 1 MΩ
(vertical
position
adjustment)
±1.25 V (±10 mV to ±1 V ranges)
±20 V (±2 V to ±20 V ranges)

N/A

Analog offset control accuracy ±0.5% of offset setting, additional to basic DC offset accuracy
Overvoltage protection

50 Ω ranges: 5.5 V RMS max, ± 10V pk max

3 V RMS max,
±6 V pk max
1 MΩ ranges: ±100 V (DC + AC peak) up to 10 kHz N/A



Vertical (digital channels, with optional TA369 8-channel MSO pods)
Input channels 16 channels (2 ports of 8 channels each)
Maximum detectable input frequency 500 MHz (1 Gb/s)
Minimum detectable pulse width 1 ns
Input connector (probe tip) Staggered signal and ground sockets for each channel, to accept 0.64 – 0.89 mm round or 0.64 mm square pin, 2.54 mm pitch
Input characteristics 101 kΩ ±1% ∥ 3.5 pF ±0.5 pF
Maximum input voltage at probe tip ±40 V up to 10 MHz, derated linearly to ±5 V at 500 MHz
Threshold range and resolution ±8 V in approx. 5 mV steps
Threshold grouping PicoScope software: Two independent threshold controls, one per 8-channel port
PicoSDK: Individual threshold for each channel
Threshold selection TTL, CMOS, ECL, PECL, user-defined
Threshold accuracy ±(100 mV + 3% of threshold setting)
Minimum input voltage swing (at maximum frequency) 400 mV peak to peak
Hysteresis (at DC) PicoScope software: Fixed hysteresis approx. 100 mV
PicoSDK: selectable per port; approx. 50 mV, 100 mV, 200 mV or 400 mV
Minimum input slew rate No minimum slew rate requirement
Horizontal
Maximum sampling rate (real-time, 8-bit)
1 analog channel 5 GS/s 10 GS/s
1-2 MSO pods, no analog channels 5 GS/s
1 analog channel plus 1 MSO pod 5 GS/s
Up to 2 channels, 0 or 1 analog 5 GS/s 4-ch models: 5 GS/s[2]
8-ch models: 5 GS/s[4]
5 GS/s[2]
Up to 4 channels, 2 analog 2.5 GS/s[2] 4-ch models: 2.5 GS/s
8-ch models: 2.5 GS/s[3]
2.5 GS/s
Up to 4 channels, 3 or 4 analog 1.25 GS/s 4-ch models: 2.5 GS/s
8-ch models: 2.5 GS/s[3]
2.5 GS/s
Up to 8 channels 1.25 GS/s
More than 8 channels N/A 625 MS/s N/A
Maximum sampling rate (real time, 10-bit, FlexRes models only)
1 channel N/A 5 GS/s
Up to 2 channels 6824E: 2.5 GS/s[3]
6424E: 2.5 GS/s
2.5 GS/s
Up to 4 channels 1.25 GS/s
Up to 8 channels 625 MS/s
More than 8 channels 6424E: N/A
6824E: 312.5 MS/s
N/A
Maximum sampling rate (real time, 12-bit, up to 2 channels, FlexRes models only)
1 to 2 analog channels plus 0 to 2 digital ports N/A 6824E: 1.25 GS/s[4]
6424E: 1.25 GS/s[2]
1.25 GS/s[2]
Max. sampling rate, USB 3.0 streaming mode (split between active channels, PC dependent)
PicoScope software ~20 MS/s
PicoSDK ~312 MS/s ~312 MS/s (8-bit mode)
~156 MS/s (10/12-bit modes, FlexRes models)
Max. sampling rate to on-device buffer (continuous USB streaming of raw or downsampled data, split between enabled channels)
PicoSDK only 1.25 GS/s 1.25 GS/s (8-bit mode)
625 MS/s (10/12-bit modes, FlexRes models)
Capture memory (shared between active channels)
8-bit models 1 GS 2 GS
FlexRes models, 8-bit mode N/A 4 GS
FlexRes models, 10- and 12-bit modes 2 GS
Maximum single capture duration at maximum sampling rate
PicoScope software 200 ms
8-bit models, PicoSDK 200 ms 400 ms
8-bit, PicoSDK, FlexRes models N/A 800 ms
10-bit, PicoSDK, FlexRes models N/A 400 ms
12-bit, PicoSDK, FlexRes models 1600 ms
Capture memory (continuous streaming) 100 MS in PicoScope software. Buffering using full device memory when using PicoSDK, no limit on total duration of capture.
Waveform buffer (number of segments, PicoScope software) 10 000
Waveform buffer (number of segments, PicoSDK) 1 000 000 2 000 000
Timebase ranges 1 ns/div to 5000 s/div
Initial timebase accuracy ±2 ppm
Timebase drift ±1 ppm/year
ADC sampling Simultaneous sampling on all enabled analog and digital channels

[2] No more than one channel from each of AB and CD.
[3] No more than one channel from each of AB, CD, EF and GH.
[4] No more than one channel from each of ABCD and EFGH.

External reference clock
Input characteristics Hi-Z, AC coupled (> 1 kΩ at 10 MHz)
Input frequency range 10 MHz ±50 ppm
Input connector Rear-panel BNC(f), dedicated
Input level 200 mV to 3.3 V peak to peak
Overvoltage protection ±5 V peak max
The external reference clock synchronizes both the scope and the AWG.
Dynamic performance (typical; analog channels)
  300 MHz 500 MHz 750 MHz 1 GHz 3 GHz
Crosstalk 1200:1 (±10 mV to ±1 V ranges)
300:1 (±2 V to ±20 V ranges)
2500:1 (±10 mV to ±1 V ranges)
600:1 (±2 V to ±20 V ranges)
1000:1 up to 500 MHz
200:1 up to 3 GHz
  from DC to bandwidth of victim channel, equal voltage ranges
Harmonic distortion, 8-bit mode –50 dB at 1 MHz full scale
Harmonic distortion, 10/12-bit mode, FlexRes models –60 dB at 1 MHz full scale, typical –60 dB
SFDR, 8-bit models > 50 dB on ±50 mV to ±20 V ranges N/A
SFDR, FlexRes models > 60 dB on ±50 mV to ±20 V ranges > 60 dB on ±50 mV to
±500 mV ranges
Noise, 8-bit models < 200 μV RMS on most sensitive range N/A
Noise, FlexRes models < 150 μV RMS on most sensitive range < 700 μV rms,
±50 mV range
Linearity, 8-bit mode < 2 LSB
Linearity, 10-bit mode N/A < 4 LSB (FlexRes models) < 4 LSB
Bandwidth flatness (+0.3 dB, –3 dB) from DC to full bandwidth (+1 dB, −3 dB) from
DC to full bandwidth
Low frequency flatness < ±3% (or ±0.3 dB) from DC to 1 MHz
Triggering (main specifications)
Source Any analog channel, AUX trigger, plus digital ports with optional TA369 MSO pods
Trigger modes None, auto, repeat, single, rapid (segmented memory)
Advanced trigger types (analog channels) Edge (rising, falling, rising-or-falling), window (entering, exiting, entering-or-exiting), pulse width (positive or negative or either pulse), window pulse width (time
inside, outside window or either), level dropout (including high/low or either), window dropout (including inside, outside or either), interval, runt (positive or
negative), transition time (rise/fall), logic
Logic trigger capabilities:
AND or OR function of any number of trigger sources (analog channels, MSO ports and aux input)
NAND/NOR/XOR/XNOR of up to four trigger sources plus aux input
User-defined Boolean function of up to four trigger sources plus aux input (PicoSDK only)
Trigger sensitivity (analog channels) Digital triggering provides 1 LSB accuracy up to full bandwidth of scope with adjustable hysteresis
Advanced trigger types (digital channels, with optional MSO pods) Edge, pulse width, dropout, interval, pattern, logic (mixed signal)
Pre-trigger capture Up to 100% of capture size
Post-trigger delay PicoScope software: 0 to > 4 x 109 samples, settable in 1 sample steps (delay range at fastest sample rate of 0.8 s in 200 ps steps)
PicoSDK: 0 to > 1012 samples, settable in 1 sample steps (delay range at fastest sample rate of > 200 s in 200 ps steps)
Rapid trigger mode rearm time 700 ns max, 300 ns typical (single channel, 5 GS/s)
Maximum trigger rate PicoScope software: 40 000 waveforms in 12 ms; PicoSDK: Number of waveforms up to memory segment count, at a rate of 6 million waveforms per second.
Trigger time-stamping Each waveform is timestamped in sample intervals (PicoSDK) or time (PicoScope software) from previous waveform.
The time resets when any settings are changed.

Auxiliary trigger input
Connector type Rear-panel BNC(f)
Trigger types (triggering scope) Edge, pulse width, dropout, interval, logic
TRigger types (triggering AWG) Rising edge, falling edge, gate high, gate low
Input bandwidth > 10 MHz
Input characteristics 2.5 V CMOS Hi-Z input, DC coupled
Threshold Fixed threshold, 1.25 V nominal to suit 2.5 V CMOS
Hysteresis 1 V max (VIH < 1.75V, VIL > 0.75V)
Overvoltage protection ±20 V peak max
Function generator
Standard output signals Sine, square, triangle, DC voltage, ramp up, ramp down, sinc, Gaussian, half-sine
Output frequency range Sine/square waves: 100 μHz to 50 MHz
Other waves: 100 μHz to 10 MHz
Output frequency accuracy Oscilloscope timebase accuracy ± output frequency resolution
Output frequency resolution 0.002 ppm
Sweep modes Up, down, dual with selectable start/stop frequencies and increments
Sweep frequency range Sine/square waves: 0.075 Hz to 50 MHz
Other waves: 0.075 Hz to 10 MHz
Swept frequencies down to 100 μHz are possible using PicoSDK with some restrictions
Sweep frequency resolution

PicoScope 7: 0.075 Hz

PicoSDK: Sweep frequency resolution down to 100 μHz is possible with some restrictions

Triggering Free-run, or from 1 to 1 billion counted waveform cycles or frequency sweeps. Triggered from scope trigger, aux trigger or manually.
Gating Waveform output can be gated (paused) via aux trigger input or software
Pseudorandom output signals White noise, selectable amplitude and offset within output voltage range
Pseudorandom binary sequence (PRBS), selectable high and low levels within output voltage range, selectable bit rate up to 50 Mb/s
Output voltage range ±5 V into open circuit; ±2.5 V into 50 Ω
Output voltage adjustment Signal amplitude and offset adjustable in < 1 mV steps within overall range
DC accuracy ±(0.5% of output voltage + 20 mV)
Amplitude flatness Sine wave into 50 Ω: < 2.0 dB to 50 MHz
Square: < 0.5 dB to 50 MHz
Other waveforms: < 1.0 dB to 1 MHz, < 2.0 dB to 10 MHz (except sinc)
SFDR 70 dB (10 kHz 1 V peak to peak sine into 50 Ω)
Output noise < 700 μV RMS (DC output, filter enabled, into 50 Ω)
Output resistance 50 Ω ±3%
Connector type Rear-panel BNC
Overvoltage protection ±20 V peak max

Arbitrary waveform generator
Update rate Variable from < 1 S/s to 200 MS/s with < 0.002 ppm resolution
Buffer size 40 kS
Vertical resolution 14 bits (output step size < 1 mV)
Analog filters 50 MHz selectable filter (5-pole, 30 dB/octave)
Bandwidth (−3 dB) No filter: 100 MHz
Filtered: 50 MHz
Rise time (10% to 90%) No filter: 3.5 ns
Filtered: 6 ns

Sweep modes, triggering, frequency accuracy and resolution, voltage range and accuracy and output characteristics as for function generator.

Probe support
Intelligent probe interface Intelligent probe interface on four channels supporting A3000 Series active probes. Probe interface supplies power and controls the probe.
Probe detection Automatic detection of Pico P2036, P2056 x10 passive oscilloscope probes, and A3000 Series active probes.
Probe compensation pin 1 kHz, 2 V peak to peak square wave, 600 Ω
Probe compensation pin rise time < 50 ns
Spectrum analyzer
Frequency range DC to oscilloscope's rated bandwidth
Display modes Magnitude, average, peak hold
Y axis Logarithmic (dbV, dBu, dBm, arbitrary dB) or linear (volts)
X axis Linear or logarithmic
Windowing functions Rectangular, Gaussian, triangular, Blackman, Blackman–Harris, Hamming, Hann, flat-top
Number of FFT points Selectable from 128 to 1 million in powers of 2
Math channels
Functions −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, delay, average, frequency, derivative, integral, min,
max, peak, duty, highpass, lowpass, bandpass, bandstop, coupler, top, base, amplitude, positive overshoot, negative overshoot
Operands A to H (input channels), T (time), reference waveforms, pi, 1D0 to 2D7 (digital channels), constants
Automatic measurements
Scope mode AC RMS, cycle time, DC average, duty cycle, edge count, fall time, falling edge count, falling rate, frequency, high pulse width, low pulse width, maximum,
minimum, negative duty cycle, peak to peak, rise time, rising edge count, rising rate, true RMS, top, base, amplitude, positive overshoot, negative overshoot, phase
Spectrum mode Frequency at peak, amplitude at peak, average amplitude at peak, total power, THD%, THD dB, THD+N, SINAD, SNR, IMD
Statistics Minimum, maximum, average, standard deviation
DeepMeasure™
Parameters Cycle number, cycle time, frequency, low pulse width, high pulse width, duty cycle (high), duty cycle (low), rise time, fall time, undershoot, overshoot, max. voltage, min. voltage, voltage
peak to peak, start time, end time
Serial decoding
Protocols 1-Wire, ARINC 429, BroadRReach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I2C, I2S, I3C BASIC
v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow,
SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1), Wind Sensor
Mask limit testing
Statistics Pass/fail, failure count, total count
Mask creation Auto-generated from waveform or imported from file
Display
Display modes Scope, XY scope, persistence, spectrum
Interpolation Linear or sin(x)/x
Persistence modes Time, frequency, fast
Output functions Copy to clipboard, print
Output file formats csv, mat, pdf, png, psdata, pssettings, txt
Software
Windows software (64-bit)>[5]

PicoScope 7, PicoLog 6, PicoSDK (Users writing their own apps can find example programs for all platforms on the Pico Technology organization page on GitHub). PicoScope 6 may be available for older operating systems supporting products purchased up to 2022.



macOS software (64-bit)>[5] PicoScope 7, PicoLog 6 and PicoSDK
Linux software (64-bit)>[5]

PicoScope 7 software and drivers, PicoLog 6 (including drivers)
See Linux Software and Drivers to install drivers only

Raspberry Pi 4B
(Raspberry Pi OS)[5]
PicoLog 6 (including drivers)
See Linux Software and Drivers to install drivers only
Languages supported, PicoScope software English-US, English-UK, Bulgarian, Czech, Danish, German, Greek, Spanish, French, Korean, Croatian, Italian, Hungarian, Netherlands Dutch, Japanese, Norwegian, Polish, Portuguese-
Brazil, Portuguese, Romanian, Russian, Slovene, Serbian, Finnish, Swedish, Turkish, Simplified Chinese, Traditional Chinese
Languages supported, PicoLog Simplified Chinese, Dutch, English (UK), English (US), French, German, Italian, Japanese, Korean, Russian, Spanish
PC requirements Processor, memory and disk space: as required by the operating system
Ports: USB 3.0 (recommended) or 2.0 (compatible)
[5] See www.picotech.com/downloads for more information.
General
Package contents
  • PicoScope 6000E Series PC oscilloscope
  • 10:1 passive probes (4)
    • P2036 300 MHz probes with 300 MHz models
    • P2056 500 MHz probes with 500 MHz, 750 MHz and 1 GHz models
  • User’s Guide
  • 12 V power adaptor, universal input
  • Localized IEC mains lead
  • USB cable, 1.8 m
  • Storage/carry case



  • PicoScope 6428E-D
  • User’s Guide
  • 12 V power adaptor, universal input
  • Localized IEC mains lead
  • USB cable, 1.8 m
  • Storage/carry case
PC connectivity USB 3.0 SuperSpeed (USB 2.0 compatible)
USB connector Type B
Power requirements 12 V DC from supplied PSU. Up to 5 A (scope only) or 7 A including scope-powered accessories
Ground terminal Functional ground terminal accepting wire or 4 mm plug, rear-panel
Thermal management Automatic fan speed control for low noise
Dimensions 245 x 192 x 61.5 mm
Weight 2.2 kg (scope only)
5.6 kg (in carry case with PSU and cables)
Ambient temperature range Operating: 0 to 40 °C
15 to 30 °C after 20-minute warm-up
Storage: –20 to +60 °C
Humidity range Operating: 5 to 80 %RH non-condensing
Storage: 5 to 95 %RH non-condensing
Altitude range Up to 2000 m
Pollution degree EN 61010 pollution degree 2: “only nonconductive pollution occurs except that occasionally a temporary conductivity caused by condensation is expected”
Safety compliance Designed to EN 61010-1:2010 + A1:2019
EMC compliance Tested to EN61326-1:2013 and FCC Part 15 Subpart B
Environmental compliance RoHS, REACH, WEEE
Warranty 5 years

Dane techniczne

Pasmo analogowe 500 MHz
Liczba kanałów analogowych 8
Liczba kanałów cyfrowych MSO 8 - opcja dodatkowo płatna
Rozdzielczość pionowa Konfigurowalna od 8 do 12 bitów
Częstotliwość próbkowania 5 GS/s
Wielkość bufora 4 GS
Wersja USB 3.0
Dodatkowe Generator arbitralny (AWG)

Koszty dostawy Cena nie zawiera ewentualnych kosztów płatności

Kraj wysyłki:

Produkty powiązane

Opinie o produkcie (0)

Wyświetlane są wszystkie opinie (pozytywne i negatywne). Weryfikujemy, czy pochodzą one od klientów, którzy kupili dany produkt.

do góry
Sklep jest w trybie podglądu
Pokaż pełną wersję strony
Sklep internetowy Shoper.pl
