Aktywna sonda różnicowa 1400V, 100MHz, x100/1000

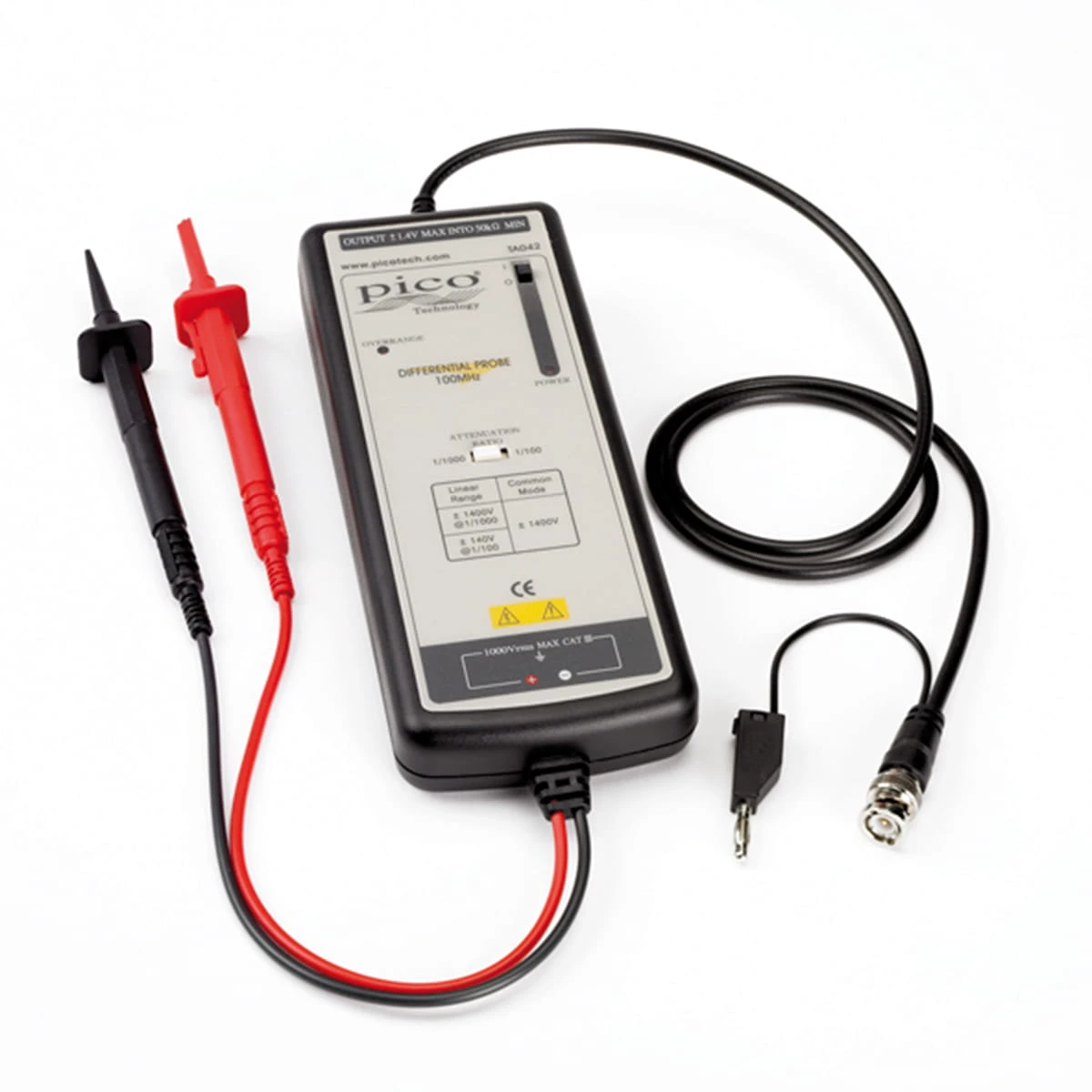

TA042 to aktywna sonda różnicowa odpowiednia do zastosowań związanych z pomiarem wysokiego napięcia w trybie wspólnym do ±1400 V (DC + szczyt AC). Jest w stanie odbierać sygnały o częstotliwości do 100 MHz.
Ta sonda różnicowa rozszerza funkcjonalność standardowych oscyloskopów z pojedynczym wejściem, umożliwiając bezpieczną i dokładną metodę wykonywania pomiarów różnicowych wysokiego napięcia. Zastosowania obejmują wykonywanie bezpiecznych pomiarów w obwodach mocy i pozyskiwanie zrównoważonych sygnałów różnicowych o niskiej prędkości, występujących w magistralach komunikacji szeregowej.
TA042 to aktywna sonda zasilana czterema bateriami AA (w zestawie) lub przewodem zasilającym TA531 USB na DC Jack (również w zestawie). Urządzenie TA531 jest przeznaczone do użytku ze zwykłymi ładowarkami USB (brak w zestawie).
Specyfikacja techniczna
| Specyfikacja techniczna aktywnej sondy różnicowej TA042 | |
|---|---|
| Pasmo | DC do 100 MHz (–3 dB) |
| Tłumienie | 100:1/1000:1 |
| Czas narastania | 3,5 ns |
| Dokładność | ±2% |
| Impedancja wejściowa | 4 MΩ ∥ 7 pF z każdej strony do masy |
| Napięcie wejściowe | |
| Maks. wejście napięcia różnicowego (100:1) Maks. wejście napięcia różnicowego (1000:1) |
± 140 V (DC + szczyt AC) lub 140 V RMS ±1400 V (DC + szczyt AC) lub 1000 V RMS |
| Zakres trybu wspólnego | ±1400 V (DC + szczyt AC) lub 1000 V RMS (100:1 i 1000:1) |
| Absolutne maks. napięcie (tryb różnicowy lub wspólny) |
±1400 V (DC + szczyt AC) lub 1000 V RMS CAT III (1/100 i 1/1000) |
| Napięcie wyjściowe | |
| Przesunięcie (typowe) | <±5 mV |
| Zakłócenia (typowo) | 0,9 mV RMS |
| Impedancja źródła (typowa) | 50 Ω |
| CMRR (typowy) | 80 dB przy 60 Hz; 50 dB przy 1 MHz |
| Temperatura otoczenia pracy | –10 do 40°C |
| Temperatura przechowywania w pomieszczeniu | –30 do 70°C |
| Wymagania dotyczące zasilania | |
| Standard | 4 baterie AA lub kabel zasilający 5 V USB na prąd stały. |
| Długość przewodów wejściowych | 30cm |
| Długość przewodu BNC | 90cm |
| Waga | 500 gr |
| Wymiary (Dł x Sz x Wy) | 207 mm x 83 mm x 38 mm |
Dane techniczne
| Maksymalne napięcie różnicowe | ±1400 V |
| Kategoria bezpieczeństwa | Kat. III |
| Pasmo | 100 MHz |
