Aktywna sonda różnicowa 1400V, 25MHz, 20:1/200:1
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie

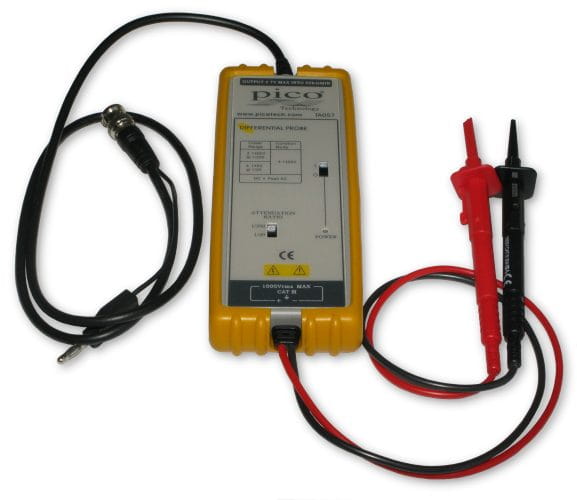

Aktywna sonda różnicowa 1400V, 25MHz, x20/200, CAT III
Aktywna sonda oscyloskopu różnicowego TA057 umożliwia użycie standardowego uziemionego oscyloskopu do pomiaru sygnałów, które nie są odniesione do masy.
Specyfikacja techniczna
| Specyfikacja techniczna sondy różnicowej TA057 | |
|---|---|
| Pasmo analogowe | DC do 25 MHz (–3 dB) |
| Współczynnik tłumienia | 20:1/200:1 |
| Dokładność | ±2% |
| Czas narastania | 14 ns |
| Impedancja wejściowa | 4 MΩ// 5.5 pF z każdej strony do masy |
| Napięcie wejściowe | |
| Zakres różnicowy | ±140 V (DC + peak AC) lub 140 V RMS @ 20:1 ±1400 V (DC + peak AC) lub 1000 V RMS @ 200:1 |
| Zakres trybu wspólnego | ±1400 V (DC + peak AC) lub 1000 V RMS @ 20:1 and 200:1 |
| Maksymalne napięcie robocze na którymkolwiek zacisku do masy lub między zaciskami | ±1400 V (DC + peak AC) lub 1000 V RMS CAT III @ 20:1 and 200:1 |
| Wyjście | |
| Maks. amplituda | ±7 V przy obciążeniu 50 kΩ |
| Przesunięcie (typowe) | < ±5 mV |
| Zakłócenia (typowo) | 0.7 mV RMS |
| Impedancja źródła (typowa) | 1 Ω @ 1 kHz, 8 Ω @ 1 MHz |
| CMRR (typowy) | 80 dB @ 50 Hz; 60 dB @ 20 kHz |
| Temperatura pracy | –10 to +40 °C |
| Temperatura przechowywania | –30 to +70 °C |
| Wymagania dotyczące zasilania | |
| Standard | 4 baterie AA lub zasilacz sieciowy 6 V DC / 60 mA lub zasilacz regulowany 9 V DC / 40 mA |
| Długość przewodów wejściowych | 45 cm |
| Długość przewodu BNC | 95 cm |
| Waga | 400 g |
| Wymiary | 170 x 63 x 21 mm |
Dane techniczne
| Maksymalne napięcie różnicowe | ±1400 V |
| Kategoria bezpieczeństwa | Kat. III |
| Pasmo | 25 MHz |
