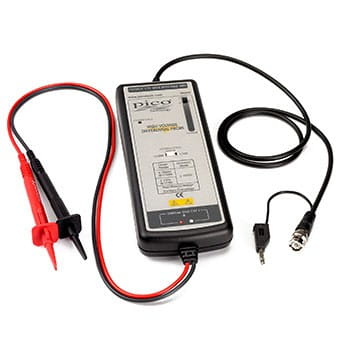

Aktywna sonda różnicowa 7000V, 70MHz, 100:1/1000:1
Aktywna sonda różnicowa 7000V, 70MHz, x100/1000, CAT I
Kod produktu: TA044
Opis produktu
Aktywna sonda różnicowa 7000V, 70MHz, x100/1000
TA044 to aktywna sonda różnicowa odpowiednia do zastosowań związanych z pomiarem wysokiego napięcia w trybie wspólnym do ±7000 V (DC + szczyt AC).
Ta sonda różnicowa rozszerza funkcjonalność standardowych oscyloskopów z pojedynczym wejściem, umożliwiając bezpieczną i dokładną metodę wykonywania pomiarów różnicowych wysokiego napięcia. Zastosowania obejmują wykonywanie bezpiecznych pomiarów w obwodach mocy i pozyskiwanie zrównoważonych sygnałów różnicowych o niskiej prędkości występujących w magistralach komunikacji szeregowej.
TA044 to aktywna sonda zasilana czterema bateriami AA (w zestawie) lub przewodem zasilającym TA531 USB na DC Jack. Przewód TA531 jest przeznaczony do użytku ze zwykłymi ładowarkami USB (brak w zestawie).
Uwaga: Haki sprężynowe dostarczone z tą sondą mają napięcie znamionowe 1000 V.
Specyfikacja techniczna
| Specyfikacja techniczna sondy różnicowej TA044 | |
|---|---|
| Pasmo analogowe | DC do 70 MHz (–3 dB) |
| Współczynnik tłumienia | 100:1/1000:1 |
| Dokładność | ±2% |
| Czas narastania | 14 ns |
| Impedancja wejściowa | 10 MΩ// 10 pF z każdej strony do masy |
| Napięcie wejściowe | |
| Zakres różnicowy | ±700 V (DC + peak AC) lub 700 V RMS @ 100:1 ±7000 V (DC + peak AC) lub 5000 V RMS @ 1000:1 |
| Zakres trybu wspólnego | ±7000 V (DC + peak AC) lub 2500 V RMS @ 100:1 & 1000:1 |
| Absolutne maksymalne napięcie (tryb wspólny) |
±7000 V (DC + peak AC) lub 2500 V RMS @ 100:1 & 1000:1 |
| Absolutne maksymalne napięcie (tryb różnicowy) |
±7000 V (DC + peak AC) lub 5000 V RMS @ 100:1 & 1000:1 |
| Wyjście | |
| Maks. amplituda | ±7 V przy obciążeniu 50 kΩ |
| Przesunięcie (typowe) | < ±5 mV |
| Zakłócenia (typowo) | 0.9 mV RMS |
| Impedancja źródła (typowa) | 50 Ω |
| CMRR (typowy) | 80 dB @ 60 Hz; 50 dB @ 1 MHz |
| Temperatura pracy | –10 do +40 °C |
| Temperatura przechowywania | –30 do +70 °C |
| Wymagania dotyczące zasilania | |
| Standard | 4 baterie AA lub zasilacz sieciowy 6 V DC / 60 mA lub zasilacz regulowany 9 V DC / 40 mA |
| Długość przewodów wejściowych | 60 cm |
| Długość przewodu BNC | 90 cm |
| Waga | 500 g |
| Wymiary | 202 x 83 x 38 mm |
Cechy produktu
- Maksymalne napięcie różnicowe ±7000 V
- Pasmo 100 MHz
