Aktywna sonda różnicowa 700V, 100MHz, 10:1/100:1
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie

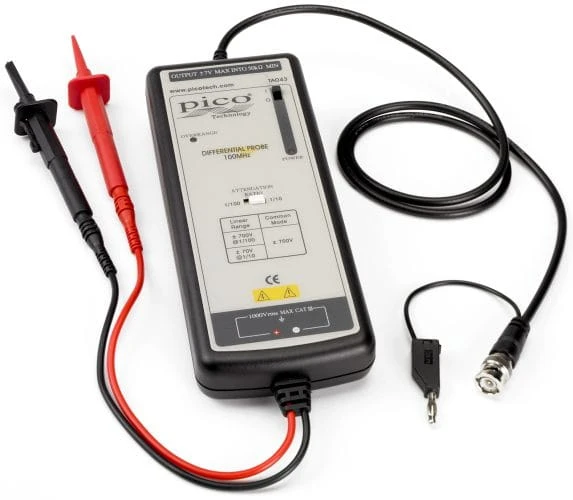

Aktywna sonda różnicowa 700V, 100MHz
TA043 to aktywna sonda różnicowa odpowiednia do zastosowań związanych z pomiarem wysokiego napięcia w trybie wspólnym do ±700 V (DC + szczyt AC). Można go używać z szybkością sygnału do 100 MHz.
Sonda różnicowa rozszerza funkcjonalność standardowych oscyloskopów z pojedynczym wejściem, umożliwiając bezpieczną i dokładną metodę wykonywania pomiarów różnicowych wysokiego napięcia. Zastosowania obejmują wykonywanie bezpiecznych pomiarów w obwodach mocy i pozyskiwanie zrównoważonych sygnałów różnicowych o niskiej prędkości występujących w magistralach komunikacji szeregowej.
TA043 to aktywna sonda zasilana czterema bateriami AA (w zestawie) lub przewodem zasilającym TA531 USB na DC Jack. Przewód TA531 jest przeznaczony jest do użytku ze zwykłymi ładowarkami USB (brak w zestawie).
Specyfikacja techniczna
| Specyfikacja techniczna TA043 | |
|---|---|
| Pasmo | DC do 100 MHz (–3 dB) |
| Współczynnik tłumienia | 10:1 / 100:1 |
| Dokładność | ±2% |
| Impedancja wejściowa | 4 MΩ || 7 pF |
| Napięcie wejściowe |
|
| Zakres różnicowy (10:1) Zakres różnicowy (100:1) |
±70 V (DC + peak AC) lub 70 V RMS ±700 V (DC + peak AC) lub 500 V RMS |
| Zakres trybu wspólnego | ±700 V (DC + peak AC) lub 500 V RMS (10:1 and 100:1) |
| Absolutne maksymalne napięcie (tryb różnicowy lub tryb wspólny) |
1000 V RMS CAT III (10:1 i 100:1) |
| Napięcie wyjściowe |
|
| Maks. amplituda | ±7V przy obciążeniu 50 kΩ |
| Przesunięcie (typowe) | <±5 mV |
| Zakłócenia (typowo) | 0.9 mV RMS |
| Impedancja źródła (typowa) | 50 Ω |
| CMRR (typowy) | 85 dB @ 50 Hz; 55 dB @ 1 MHz |
| Temperatura pracy | –10 do 40 ℃ |
| Temperatura przechowywania | –30 do 70 ℃ |
| Wymagania dotyczące zasilania |
|
| Staandard | 4xAA lub zasilacz 6 V DC / 200 mA lub stabilizowany zasilacz 9 V DC / 120 mA |
| Długość przewodów pomiarowych | 30 cm |
| Długość przewodu BNC | 90 cm |
| Waga | 500 g |
| Wymiary | 202 mm x 83 mm x 38 mm |
Dane techniczne
| Maksymalne napięcie różnicowe | ±700 V |
| Kategoria bezpieczeństwa | Kat. III |
| Pasmo | 100 MHz |
