Standard kontrolny CHK-INS-MF, SMA (m-f)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie

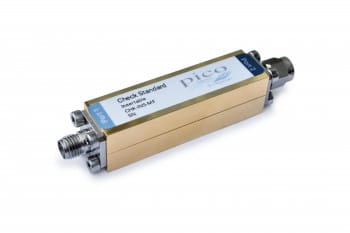

TA430 CHK-INS-MF jest standardem kontrolnym do użytku z wstawialnym urządzeniem DUT, z portem męskim i żeńskimi, który może służyć do sprawdzania dokładności konfiguracji testu analizy sieci i jej kalibracji przed, w trakcie lub po wykonaniu pomiarów. Podobnie jak w przypadku linii Beatty, każdy standard kontrolny to krótkiej długości niedopasowana linia (75 mm przy 25 Ω) z przewidywalną, płynną i stabilną charakterystyką niedopasowania i transmisji, która obejmuje zakres częstotliwości PicoVNA 106. Urządzenia te potwierdzają dokładność pomiaru systemu. w obecności wysokiego i zmiennego niedopasowania, a tym samym przedstawiają wymagającą walidację, na której można oprzeć zaufanie do konfiguracji.
Narzędzie porównawcze zostało zaimplementowane w oprogramowaniu PicoVNA 2 pozwalające ocenić porównanie względem kombinacji określonych niepewności pomiaru dla urządzenia, przewodów pomiarowych i przyrządu. Każdy wzorzec kontrolny jest dostarczany z danymi pomiarowymi Touchstone na pamięci USB. Dane są identyfikowalne poprzez standardy PC3.5 z normami krajowymi. Dostarczone dane pomiarowe Touchstone są kompatybilne i mogą być używane do ręcznej weryfikacji pomiaru VNA dowolnego producenta.
| Port connectors | Parameter | Min | Max | Impedance (Ω) | Bandwidth (GHz) |
|---|---|---|---|---|---|
| Port 1: SMA female | Return loss | < –30 dB | > –6 dB | 25 | 8.5 |
| Port 2: SMA male | Return loss | > –0.2 dB | < –1.9 dB | 25 | 8.5 |
Obsługuje wszystkie parametry S i niewstawiane, znane i nieznane w trybach kalibracji.
| Device | Bandwidth | Return loss | Insertion loss | Comment |
|---|---|---|---|---|
| TA431 | 0.3 to 8500 MHz | < –30 dB to > –6 dB | > –0.2 dB to < –1.9 dB | Formed by 75 mm of 25 Ω mismatched line |
| Reference uncertainty | Level and frequency range | Reflection mag / phase | Transmission mag / phase | ||
|---|---|---|---|---|---|
| –15 dB to 0 dB | < 2 MHz | 0.99 dB / 11.3° | 0 dB to +6 dB | 0.57 dB / 8.5° | |
| > 2 MHz | 0.71 dB / 5.7° | 0.28 dB / 2.8° | |||
| –25 dB to –15 dB | < 2 MHz | 1.13 dB / 14.1° | –40 dB to 0 dB | 0.42 dB / 2.8° | |
| > 2 MHz | 1.41 dB / 8.5° | 0.14 dB / 1.4° | |||
| –30 dB to –25 dB | < 2 MHz | 4.24 dB / 28.3° | –60 dB to –40 dB | 0.71 dB / 11.3° | |
| < 2 MHz | 3.54 dB / 21.2° | 0.42 dB / 5.7° | |||
| –80 dB to –60 dB | 2.83 dB / 21.2° | ||||
| 2.12 dB / 17.0° | |||||
