Pico TETRIS 2500 (TA223) – aktywna sonda oscyloskopowa 2,5 GHz, 10:1

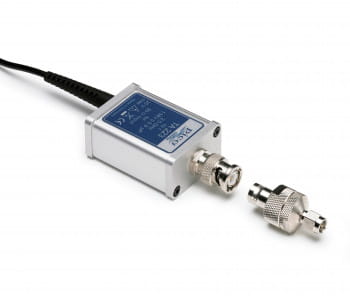

Pico TETRIS 2500 (TA223) to wysokiej klasy aktywna sonda oscyloskopowa o paśmie 2,5 GHz, wysokiej impedancji wejściowej i bardzo niskiej pojemności wejściowej. Przeznaczona jest do precyzyjnych pomiarów szybkozmiennych sygnałów elektrycznych w nowoczesnych układach elektronicznych.

Dzięki innowacyjnej konstrukcji TETRIS sonda umożliwia wygodne pomiary na płytkach drukowanych (PCB), w tym jednoczesne sondowanie sąsiadujących wyprowadzeń elementów elektronicznych o rastrze 2,54 mm.

Precyzyjne pomiary sygnałów wysokiej częstotliwości

Sonda TETRIS 2500 charakteryzuje się rezystancją wejściową 1 MΩ oraz bardzo niską pojemnością wejściową wynoszącą zaledwie 0,9 pF. Parametry te minimalizują wpływ sondy na badany obwód (ang. circuit loading), umożliwiając dokładne odwzorowanie przebiegów elektrycznych, szczególnie w przypadku sygnałów o wysokiej częstotliwości i krótkim czasie narastania.

W przeciwieństwie do tradycyjnych sond pasywnych, aktywna konstrukcja TETRIS 2500 zapewnia korzystne właściwości impedancyjne również przy częstotliwościach rzędu gigaherców.

Innowacyjna konstrukcja do pomiarów na PCB

Charakterystyczna, wąska obudowa w kształcie litery T umożliwia umieszczenie kilku sond obok siebie i jednoczesne wykonywanie pomiarów na sąsiadujących pinach o rozstawie 2,54 mm.

Rozwiązanie to jest szczególnie przydatne podczas projektowania, testowania i diagnostyki nowoczesnych układów elektronicznych, gdzie dostęp do punktów pomiarowych bywa ograniczony.

Uniwersalna kompatybilność

TETRIS 2500 może współpracować z oscyloskopami i innymi przyrządami pomiarowymi wyposażonymi w wejście o impedancji 50 Ω.

Standardowe połączenia SMA/BNC oraz odpowiedni adapter umożliwiają integrację sondy z różnymi systemami pomiarowymi, niezależnie od producenta urządzenia.

Sonda wymaga zewnętrznego zasilania, a odpowiedni zasilacz znajduje się w zestawie.

Najważniejsze zalety sondy Pico TETRIS 2500

• Szerokie pasmo 2,5 GHz – pomiary szybkich sygnałów i krótkich impulsów.
• Niska pojemność wejściowa 0,9 pF – ograniczenie obciążenia badanego układu.
• Wysoka rezystancja wejściowa 1 MΩ – minimalizacja wpływu sondy na mierzone sygnały.
• Tłumienie 10:1 – wygodna współpraca z oscyloskopami.
• Konstrukcja TETRIS – możliwość jednoczesnego pomiaru na sąsiednich pinach o rastrze 2,54 mm.
• Uniwersalne połączenia SMA/BNC – współpraca z przyrządami posiadającymi wejście 50 Ω.
• Bogaty zestaw akcesoriów – różne końcówki i połączenia masy do pomiarów na PCB.

Parametry techniczne Pico TETRIS 2500 (TA223)

* Deklarowana wartość pasma systemowego zależy od konfiguracji toru pomiarowego, w tym pasma oscyloskopu.

Zestaw akcesoriów

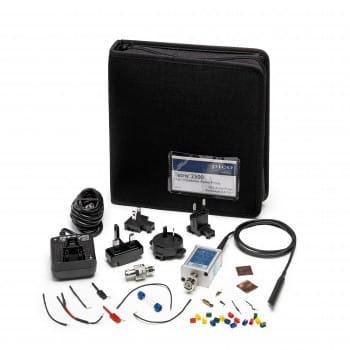

Sonda TETRIS 2500 dostarczana jest z bogatym zestawem akcesoriów pomiarowych, obejmującym między innymi:

• Końcówkę sprężynową i sztywną
• Akcesoria do podłączania masy
• Przewody masowe o długościach 5, 6, 10 i 12 cm
• Zaczepy pomiarowe Pico-Hook
• Adapter kątowy i adapter przewodowy
• Samoprzylepne pola miedziane
• Kolorowe znaczniki identyfikacyjne
• Adapter złącza oscyloskopowego
• Zasilacz sieciowy
• Miękki pokrowiec do przechowywania

Zastosowania sondy TETRIS 2500

Pico TETRIS 2500 doskonale sprawdza się w laboratoriach badawczo-rozwojowych (R&D), podczas projektowania i diagnostyki płytek PCB oraz w zaawansowanych systemach pomiarowych.

Typowe zastosowania obejmują:

• Projektowanie i testowanie układów elektronicznych
• Pomiary szybkozmiennych sygnałów cyfrowych
• Analizę integralności sygnałów (Signal Integrity)
• Badanie krótkich impulsów i szybkich zboczy
• Diagnostykę i testowanie płytek PCB oraz PCBA
• Pomiary w układach wysokiej częstotliwości
• Prace badawczo-rozwojowe w laboratoriach R&D

Bezpieczeństwo pomiarów

Ważne: TETRIS 2500 jest sondą jednokońcówkową (single-ended), przeznaczoną do pomiarów napięcia względem masy.

Sonda nie zapewnia izolacji galwanicznej. Nie należy stosować jej do pomiarów napięć niebezpiecznych ani przekraczać dopuszczalnych parametrów wejściowych.

Podczas pomiarów wysokoczęstotliwościowych zaleca się stosowanie możliwie krótkich połączeń masy, co pozwala ograniczyć indukcyjność pasożytniczą i poprawić dokładność odwzorowania sygnału.

Więcej informacji na stronie producenta Pico Technology
