CAN test box

Moduł testowy CAN zapewnia łatwy dostęp do 16 styków złącza diagnostycznego, które jest montowane we wszystkich nowoczesnych pojazdach. W zależności od konfiguracji pojazdu może to umożliwić sprawdzenie zasilania, masy i jakości sygnału magistrali CAN. Dzięki dostarczonym adapterom testowym możesz podłączyć oscyloskop samochodowy PicoScope lub inny odpowiedni oscyloskop do skrzynki testowej CAN, aby monitorować wszelkie obecne sygnały, takie jak sygnały wysokie i niskie CAN.

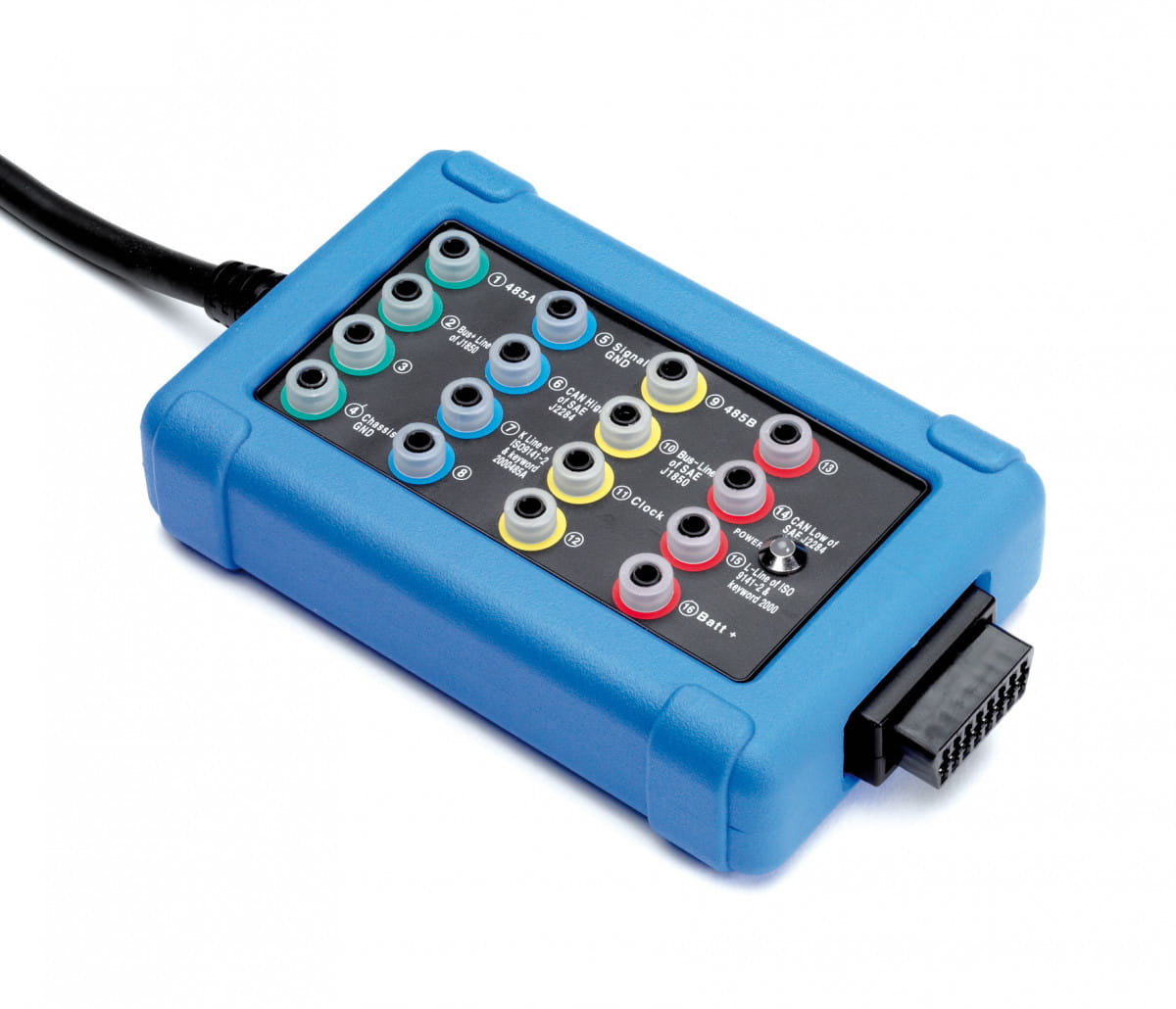

Moduł testowy CAN łączy się ze złączem OBDII / EOBD pojazdu i umożliwia łatwe diagnozowanie usterek elektrycznych.

• Ciągła kontrola obwodów zasilania i uziemienia
• Identyfikacja protokołu łącza komunikacyjnego
• Po podłączeniu oscyloskop możliwość przechwytywania sygnału i gromadzenia danych o przebiegu sygnału
• Kompatybilny zarówno z pojazdami z instalacją 12 V,  jak i 24 V

Jak to działa?

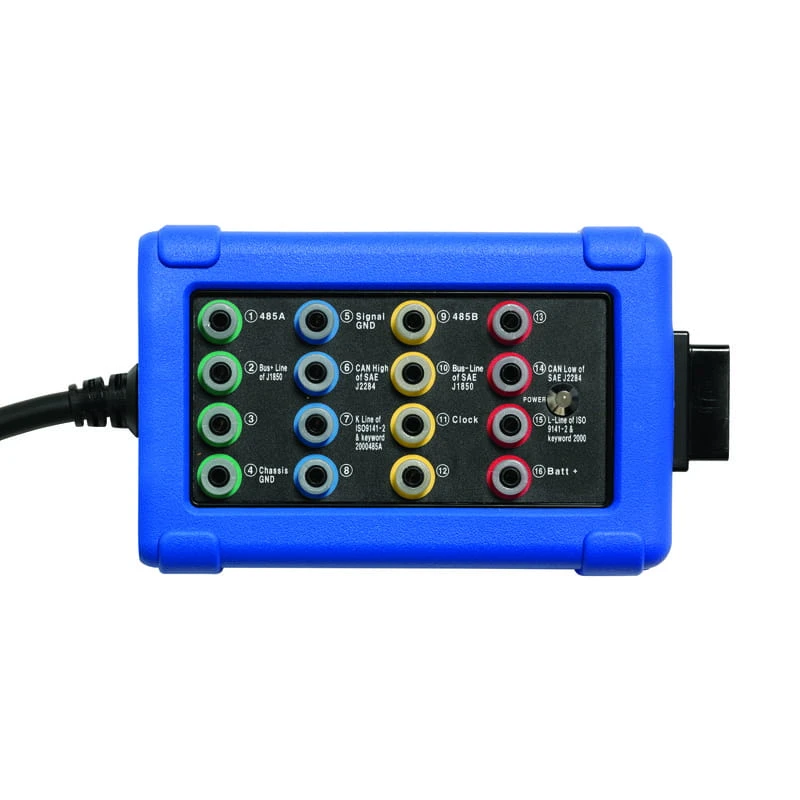

Moduł testowy CAN wykorzystuje numerowane, podświetlane diody LED, które zapalają się, gdy na odpowiednim pinie DLC pojawiają się dane sygnałowe. Pulsujące diody LED wskazują, że sygnały ma danej linii mają stan niski lub wysoki.

Diody LED sygnalizują następujące sygnały:

• LED 1/9 - 485A/485B (informacja zastrzeżona producenta)
• LED 2/10 - Magistrala+ Linia J1850 / Bus- Linia J1850
• LED 3/8/12/13 - przyszła aktualizacja
• LED 4 - Masa podwozia (MASA)
• LED 5 - Sygnał GND (SYGNAŁ)
• LED 6/14 – CAN wysoki SAE J2284 / CAN niski SAE J2284
• LED 7/15 K Linia ISO9141-2 i 2000485A / L Linia ISO9141-2 i 2000
• LED 11 - Zegar LED 16 Batt+ (zasilanie)

Moduł testowy CAN umożliwia podłączenie oscyloskopu PicoScope lub innego kompatybilnego oscyloskopu, umożliwiając monitorowanie wszelkich występujących sygnałów, takich jak sygnały wysokie i niskie CAN. Porty pinów terminala CAN Test Box są kompatybilne ze standardowymi gniazdami 4 mm. Zestaw testowy CAN zawiera kabel o długości 2,5m, dzięki czemu można pracować w dogodnym miejscu z dala od złącza diagnostycznego, oraz dodatkowe złącze przelotowe, dzięki czemu można podłączyć skaner w tym samym czasie co oscyloskop. Urządzenie zasilane jest ze złącza diagnostycznego, więc nie są potrzebne żadne baterie czy zewnętrzny zasilacz.
