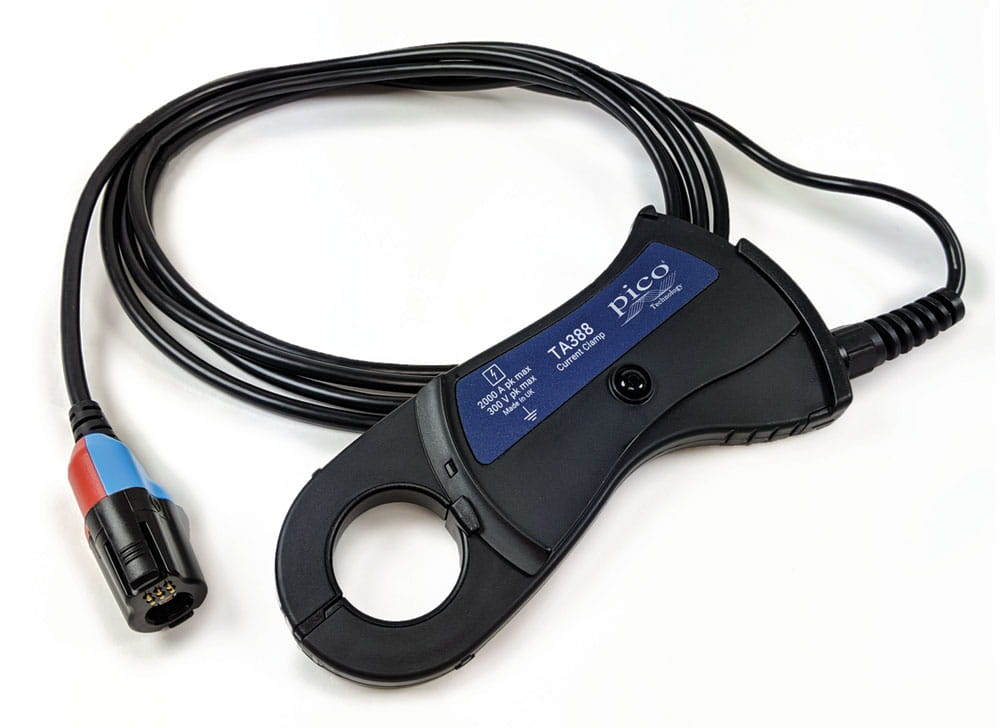

Cęgowa sonda prądowa PicoBNC+, 200A/2000AAC/DC150V
Cęgi prądowe 2000 A umożliwiają pomiar do 2000 amperów bez przecinania, odłączania lub zdejmowania izolacji z przewodów. Wystarczy zacisnąć szczęki wokół testowanego kabla i podłączyć zacisk do oscyloskopu PicoScope.
Kod produktu: TA388
Opis
Cęgi prądowe 2000 A umożliwiają pomiar do 2000 amperów bez przecinania, odłączania lub zdejmowania izolacji z przewodów. Wystarczy zacisnąć szczęki wokół testowanego kabla i podłączyć zacisk do oscyloskopu PicoScope.
TA388 ma specyfikację zgodną z popularnymi cęgami prądowymi TA167 200A/2000A, ale jest wyposażony w interfejs PicoBNC+. Cęgi mogą być automatycznie konfigurowane przez oprogramowanie PicoScope po podłączeniu do oscyloskopu. Wybór zakresu jest przeprowadzany automatycznie. Cęgi zasilane są bezpośrednio z oscyloskopu i dlatego cęgi nie wymagają baterii. Dodatkowo cęgi są automatycznie zerowane po każdym podłączeniu do oscyloskopu.
Te cęgi prądowe zostały zaprojektowane do użytku z oscyloskopami PicoScope i są wyposażone w dodatkowe ekranowanie w celu zmniejszenia wpływu szumów na pomiar. Cęgi prądowe Pico TA388 można kupić jako akcesorium w jednym z naszych popularnych zestawów diagnostycznych lub osobno, ale aby w pełni wykorzystać możliwości interfejsu PicoBNC+ należy użyć oscyloskopu takiego jak 4225A lub 4425A.
Specyfikacja techniczna
| Parametry | Opublikowana specyfikacja |
|---|---|
| Model | Cęgi prądowe PicoBNC+: 2000 A AC/DC |
| Parametry fizyczne | |
| Łączna długość przewodu i sondy | 2,85m |
| Rozmiar szczęki | średnica 32mm |
| Waga | 320g |
| Parametry elektryczne | |
| Zakres prądu roboczego | ±2000 A DC lub AC szczyt |
| Prąd przeciążenia | 2200 A DC (przez jedną minutę) |
| Maksymalne napięcie i wartości znamionowe CAT | 300 V |
| Przepustowość sprzętu | 20kHz |
| Współczynnik temperatury | ±0,1% odczytu / °C |
| Rozdzielczość sprzętowa | ± 100 mA do 200 A ± 500 mA powyżej |
| Dokładność | 1% ± offset do 1500 A 5% od 1500 A do 2000 A |
| Zakres temperatury pracy | 0°C do 50°C |
| Zakres temperatur przechowywania | –20°C do +85°C |
| Wilgotność pracy | 15% do 85% (bez kondensacji) |
| Przepustowość łącza | Zakres częstotliwości DC do 20 kHz (–1 dB) |
| Kalibracja / zerowanie | Przy uruchomieniu |
Produkty powiązane
-
Cena 269,37 złCena 219,00 zł
Cechy produktu
- Interfejs PicoBNC+
