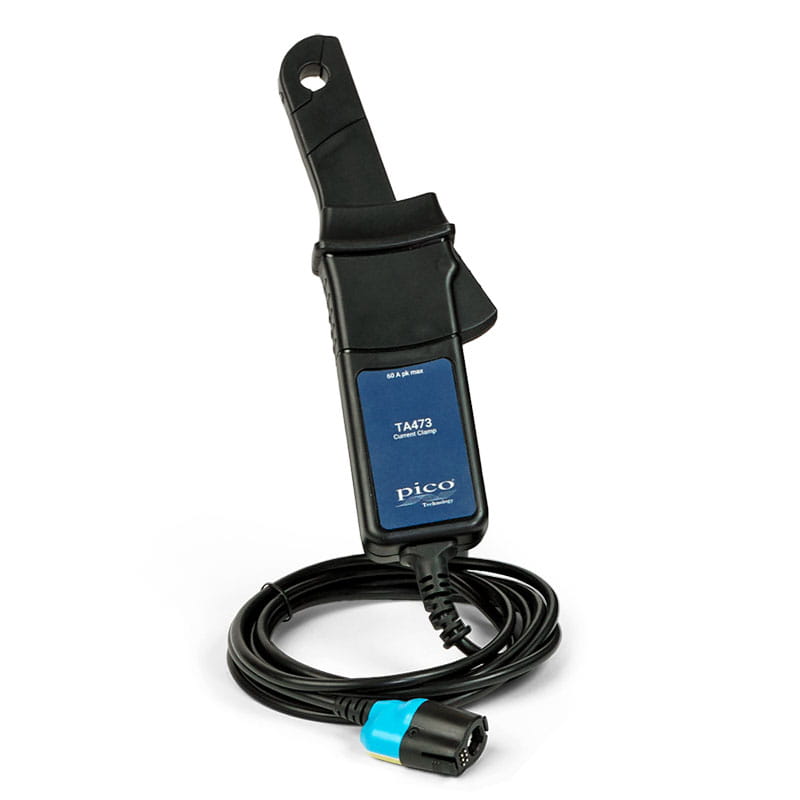

Cęgi prądowe PicoBNC+, 60A AC/DC
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie
Cęgi prądowe TA473 idealnie nadają się do użytku z oscyloskopami samochodowymi PicoScope umożliwiając pomiar prądów w zakresie od 10mA do 60A. Dzięki temu PicoScope może wyświetlać przebiegi prądu dla wtryskiwaczy paliwa i pomp paliwowych.
Cęgi prądowe TA473 mają lepszą specyfikację techniczną zarówno od TA018, jak i TA234, zapewniając lepszą wydajność i dokładność pomiaru. Podobnie jak TA388, jest wyposażony w interfejs PicoBNC+. Cęgi mogą być automatycznie konfigurowane przez oprogramowanie PicoScope po podłączeniu do oscyloskopu. Wybór zakresu jest przeprowadzany automatycznie. Cęgi zasilane są bezpośrednio z oscyloskopu dzięki czemu urządzenie nie wymaga baterii. Dodatkowo cęgi są automatycznie zerowane po każdym podłączeniu do oscyloskopu.
Podczas użytkowania nie ma potrzeby przerywania obwodu ani naruszania izolacji, ponieważ otwierające szczęki po prostu zaciskają się wokół przewodnika z prądem. Nie jest wymagany kontakt elektryczny.
Cęgi prądowe zostały zaprojektowane do użytku z oscyloskopami PicoScope i są wyposażone w dodatkowe ekranowanie w celu zmniejszenia wpływu szumów na pomiar. Cęgi prądowe Pico TA473 można kupić jako akcesorium w ramach jednego z naszych popularnych zestawów diagnostycznych lub osobno. Ale oscyloskop musi być wyposażony w interfejs PicoBNC+, tak jak oscyloskop PicoScope 4225A lub PicoScope 4425A.
Typowe zastosowania
Cęgi TA473 charakteryzują się niesamowitą rozdzielczością i dokładnością przy zmniejszonym poziomie hałasu, co zapewnia lepsze pomiary we wszystkich zastosowaniach.
- Kontrola pracy wtryskiwaczy benzyny czy oleju napędowego
- Testowanie elektromagnesu
- Testowanie silnika przepustnicy
- Test siłownika EGR
- Testowanie czujnika szerokopasmowego 02 (w połączeniu z mnożnikiem prądu)
- Testy wysokiego poboru prądu do 60 amperów
- Pomiary upływu prądów
Jak mierzyć
Specyfikacja techniczna
| Attribute | Published specification |
|---|---|
| Model | PicoBNC+ current clamp: 60 A AC/DC |
| Physical | |
| Combined length of lead and probe | 2.85 m |
| Jaw size | 12 mm diameter |
| Weight | 320g |
| Electrical | |
| Working current range | ±60 DC or AC peak |
| Overload current | 100 A DC (for one minute) |
| Maximum voltage | 150 V |
| Hardware bandwidth | 20 kHz |
| Temperature coefficient | ±0.15% of reading / °C |
| Hardware Resolution | ± 1 mA with Resolution Enhancement ± 10 mA no enhancement |
| Accuracy | 2% + 10mA (1% from Scope) |
| Operating Temperature range | 0 °C to 50 °C |
| Storage temperature range | –20 °C to +85 °C |
| Operating humidity | 15% to 85% (non-condensing) |
| Bandwidth | Frequency range DC to 20 kHz (–1 dB) |
| Calibration / zero offset requirements | On startup |
Dane techniczne
| Interfejs | PicoBNC+ |
Koszty dostawy
Cena nie zawiera ewentualnych kosztów płatności
Produkty powiązane
Cęgowa sonda prądowa (60A AC/DC), złącze BNC
Cena brutto: 589,17 zł
Cena netto: 479,00 zł

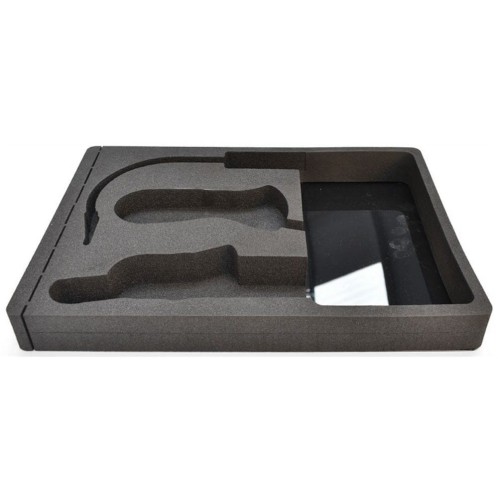

Wkładka do wózka narzędziowego na cęgi prądowe TA388, cęgi prądowe TA473, sonda COP
