First Look Sensor

Czujnik diagnostyczny silnika FirstLook oferuje szybką i dokładną metodę diagnozowania problemów z silnikiem samochodowym, takich jak przypalone zawory, uszkodzone wtryskiwacze i inne problemy z wydajnością, bez konieczności większego demontażu silnika.

Podłączenie czujnika FirstLook od strony wydechowej lub podciśnienia testowanego silnika umożliwia mechanikowi szybkie wyświetlenie na ekranie laptopa / ekranie oscyloskopu pełnego obrazu podstawowych osiągów silnika.

Czujnik FirstLook nie wymaga zewnętrznego źródła zasilania i współpracuje  z oscyloskopem do diagnostyki pojazdowej  PicoScope, ale można go również używać z większością innych nowoczesnych oscyloskopów laboratoryjnych.

Jak to działa?

Czujnik FirstLook analizuje fale impulsowe generowane podczas normalnej pracy silnika spalinowego. Wszystkie silniki wytwarzają przewidywalny wzór tych impulsów, zatem wszelkie zmiany lub nieregularności fali impulsów można powiązać z problemami w silniku. Na falę tętna może wpływać również niespalone paliwo w spalinach, i ta nieprawidłowość jest również wykrywana i wyświetlana.

W typowym zastosowaniu czujnik FirstLook umieszcza się w rurze wydechowej lub podłącza do portu podciśnieniowego, gdzie wykrywa fale impulsowe strumienia powietrza. Po podłączeniu do odpowiedniego oscyloskopu dwukanałowego wyświetlacz pokazuje w czasie rzeczywistym aktywność zaworów, cylindrów i wtryskiwaczy w dowolnym dwu- lub czterosuwowym silniku spalinowym benzynowym lub wysokoprężnym. Wyświetlając wyzwalacze rozrządu na lunecie, zaobserwowane awarie można wskazać na konkretne cylindry. Możliwość identyfikacji konkretnych cylindrów, w których występują problemy z zaworami lub wtryskiwaczami, znacznie skraca czas i koszty potrzebne do diagnozowania problemów z silnikiem.

Przykłady przebiegów zarejestrowanych za pomocą czujnika są dostępne w Pico Library of Automotive Waveforms.

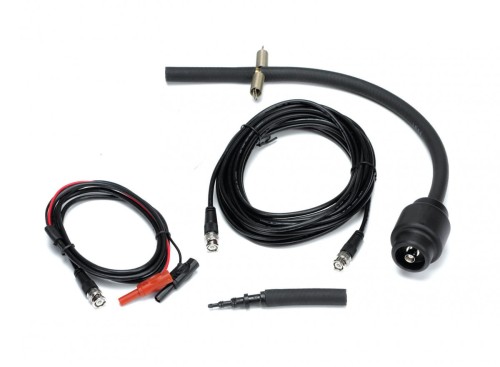

Zawartość zestawu :

• Sensora ciśnienia FirstLook
• Przewodu BNC-BNC o długości 7,6m
• Przewodu BNC-banan o długości 1,1m
• Adaptera BNC - BNC
• Uniwersalnego adaptera przewodów ciśnieniowych
