PicoScope Seria 6000

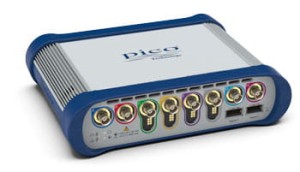

PicoScope 6000E — oscyloskopy o bardzo głębokiej pamięci do zaawansowanego R&D
PicoScope 6000E to wysokowydajna rodzina oscyloskopów USB do szybkich układów cyfrowych, mieszanych i analogowych. Obejmuje modele 4- i 8-kanałowe, próbkowanie do 5 GS/s, pamięć od 1 do 4 GS i pasmo od 300 MHz do zakresu gigahercowego. Wybrane modele oferują FlexRes 8, 10 lub 12 bitów.
- pamięć 1–4 GS
- do 5 GS/s
- 4 lub 8 kanałów
- pasmo od 300 MHz do zakresu GHz
- wybrane modele FlexRes
- warianty MSO
- wejścia 1 MΩ i 50 Ω w odpowiednich modelach
Dobór modelu rozpocznij od zastosowania, liczby kanałów, pasma, rozdzielczości i czasu rejestracji.
Lista produktów
Dla kogo powstała ta rodzina?
Szybkie cyfrowe
Zegary, FPGA, pamięci i interfejsy wysokiej prędkości.
SI i PI
Jitter, przesłuchy, odbicia i szum zasilania.
Wielokanałowe R&D
Więcej sygnałów w jednej akwizycji.
Automatyczne testy
Integracja przez PicoSDK.
Warianty i sposób wyboru
| Wariant | Najważniejsza cecha | Kiedy wybrać? |
|---|---|---|
| 8-bitowe | maksymalna szybkość | Szybkie systemy cyfrowe. |
| FlexRes | 8/10/12 bitów | Kompromis szybkość–rozdzielczość. |
| 4 kanały | wyższe pasmo | Krytyczne punkty układu. |
| 8 kanałów | większa obserwowalność | Złożone systemy. |
| MSO | kanały cyfrowe | Systemy mieszane. |
Najważniejsze możliwości w praktyce
Do 4 GS
Długie akwizycje szybkich sygnałów.
Do 5 GS/s
Wysoka rozdzielczość czasowa.
FlexRes
Wybór pomiędzy szybkością a rozdzielczością.
8 kanałów
Mniej przepinania sond i lepsza korelacja.
PicoScope 7
Dekodowanie, maski, FFT i segmentacja.
Jak dobrać właściwy model?
Najwyższe pasmo
Model 4-kanałowy z odpowiednim front-endem.
Więcej sygnałów
Model 8-kanałowy.
Lepsza amplituda
FlexRes.
Długie akwizycje
2 lub 4 GS.
System mieszany
MSO.
PicoScope 7, PicoLog 6 i PicoSDK
Analiza, rejestracja i automatyzacja
PicoScope 7 T&M zapewnia widoki oscyloskopowe i widmowe, pomiary automatyczne, zaawansowane wyzwalanie, testy masek, kanały matematyczne, przebiegi referencyjne i dekodowanie magistral.
PicoLog 6 pozwala użyć kompatybilnego urządzenia jako rejestratora wolniejszych sygnałów. PicoSDK umożliwia sterowanie sprzętem z własnych aplikacji i integrację z automatycznym stanowiskiem testowym.
Dostępność funkcji i systemów operacyjnych należy sprawdzić dla konkretnego modelu.
Najczęściej zadawane pytania
Czy każde urządzenie ma maksymalne pasmo?
Nie, parametry zależą od modelu.
Po co pamięć w GS?
Do długich transmisji przy wysokim próbkowaniu.
Kiedy 8 kanałów?
Gdy wiele sygnałów musi być zmierzone równocześnie.
Czy nadaje się do OEM?
Tak, przez PicoSDK.
Potrzebujesz pomocy w doborze?
Prześlij informacje o liczbie sygnałów, ich częstotliwości, amplitudzie, oczekiwanej rozdzielczości i czasie rejestracji. Pomożemy dobrać model, sondy i akcesoria.
