Przewód pomiarowy PicoBNC+, rezystancyjny
Przewód pomiarowy PicoBNC+ umożliwiający dynamiczny pomiar rezystancji.
Kod produktu: TA432
Opis produktu
Jest to zupełnie nowy przewód umożliwiający dynamiczny pomiar rezystancji, z której korzystamy w naszych testach. Oprócz pomiaru rezystancji, TA432 może być używany do testowania diod. To akcesorium jest dostępne tylko dla oscyloskopów z interfejsem PicoBNC+ i nie będzie działać ze starszymi modelami PicoScope.

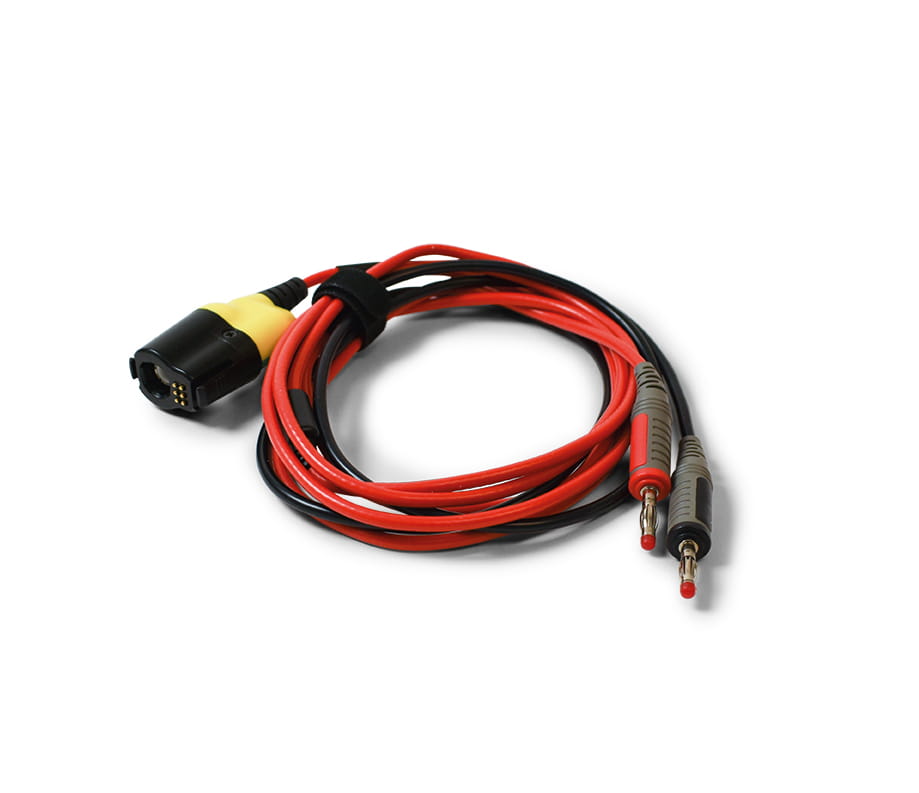

Łączna długość przewodu TA432 w konfiguracji Y wynosi 2 m, przy czym końcówki inne niż PicoBNC+ mają długość 1 m i są zakończone nieosłoniętym złączem 4 mm. Przewód zawiera aktywne źródło prądu i jest przeznaczony do stosowania wyłącznie z elementami i przewodami niezasilanymi.
Specyfikacja techniczna
| Atrybut | Specyfikacja |
|---|---|
| Model | Przewód do pomiaru rezystancji PicoBNC+ |
| Parametry fizyczne | |
| Łączna długość przewodu i sondy | 2 m |
| Parametry elektryczne | |
| Maksymalne napięcie i parametry CAT | +-30 V ref. PC Uziemienie, bez kategorii CAT |
| Rozdzielczość sprzętowa | Zakres 200 Ω z rozdzielczością 0,1 Ω |
| Zakres 2 kΩ z rozdzielczością 1 Ω | |
| Zakres 20 kΩ z rozdzielczością 10 Ω | |
| Zakres 200 kΩ z rozdzielczością 100 Ω | |
| Zakres 2 MΩ z rozdzielczością 1 kΩ (tylko PicoScope 7) | |
| Dokładność sprzętu | Zakres 200 Ω z dokładnością 2 Ω |
| Zakres 2 kΩ z dokładnością 20 Ω | |
| Zakres 20 kΩ z dokładnością 200 Ω | |
| Zakres 200 kΩ z dokładnością 5 kΩ | |
| Zakres 2 MΩ z dokładnością 50 kΩ (tylko PicoScope 7) | |
| Test diody | Zakres napięcia poniżej 2 V do pomiaru diody |
| Współczynnik skalowania i zakresy | Automatyczny zakres rezystancji zaczynając od WYSOKIEGO Test diody to pojedynczy stały zakres Domyślnym wyborem jest rezystancja Automatyczny zakres nie obejmuje zakresu diody |
| Wymagania dotyczące kalibracji / przesunięcia zera | Podczas uruchamiania |
Przewód rezystancyjny PicoBNC+ Resistance Test Lead (TA432) nie jest po prostu zamiennikiem multimetru. Jego największą zaletą jest możliwość ciągłego rejestrowania zmian rezystancji w czasie za pomocą oscyloskopu, co pozwala wykrywać usterki niewidoczne podczas pojedynczego pomiaru omomierzem.
Przewód zawiera aktywne źródło prądowe, a oscyloskop automatycznie rozpoznaje akcesorium i wyświetla wynik bez konieczności tworzenia własnych kanałów matematycznych.
Gdzie jest naprawdę przydatny?
1. Test „Wiggle test” wiązek elektrycznych
To prawdopodobnie najważniejsze zastosowanie.
Przykład:
- podejrzewasz przerwę w wiązce ABS,
- podłączasz przewód do obu końców przewodu,
- uruchamiasz rejestrację,
- poruszasz wiązką.
Na wykresie natychmiast zobaczysz:
- chwilowe wzrosty rezystancji,
- zaniki ciągłości,
- niestabilne połączenia.
Multimetr często pokaże tylko „0,3 Ω”, natomiast PicoScope zarejestruje krótkie skoki do kilkudziesięciu omów lub całkowitą przerwę trwającą kilka milisekund.
2. Szukanie uszkodzonych styków złączy
Można badać:
- złącza ECU,
- kostki czujników,
- bezpieczniki,
- przekaźniki,
- połączenia masowe.
Podczas poruszania złączem obserwuje się, czy rezystancja pozostaje stabilna.
3. Pomiar rezystancji czujników
Przykładowo:
- czujniki temperatury NTC,
- czujniki PTC,
- uzwojenia cewek,
- elektrozawory,
- silniki krokowe.
Zaletą jest możliwość obserwacji zmiany rezystancji podczas nagrzewania lub chłodzenia elementu.
4. Diagnostyka uszkodzeń termicznych
Niektóre elementy przerywają dopiero po rozgrzaniu.
Przykład:
- cewka zapłonowa,
- uzwojenie silnika,
- przekaźnik,
- rezystor dużej mocy.
Można nagrywać zmianę rezystancji przez kilka minut i łatwo wychwycić moment wystąpienia usterki.
5. Kontrola przewodów masowych
Przewód pozwala wykryć:
- skorodowane połączenia,
- luźne zaciski,
- uszkodzone punkty masy.
Nawet niewielkie zmiany rezystancji są widoczne na wykresie.
6. Test diod
TA432 umożliwia również:
- sprawdzanie diod,
- ocenę spadku napięcia przewodzenia,
- wykrywanie zwarć i przerw w diodach.
Dlaczego nie wystarczy zwykły multimetr?
Multimetr:
- wykonuje kilka pomiarów na sekundę,
- pokazuje jedną wartość,
- często uśrednia wynik.
PicoScope z TA432:
- rejestruje przebieg rezystancji w czasie,
- zapisuje bardzo krótkie zakłócenia,
- pozwala później przeanalizować moment wystąpienia problemu,
- umożliwia ustawienie wyzwalania, czyli trigger, na określony wzrost rezystancji.
Typowe zastosowania w motoryzacji
- przewody czujników ABS,
- wiązki w drzwiach,
- przewody w klapie bagażnika,
- spiralne taśmy kierownicy,
- przewody pod fotelami,
- złącza poduszek powietrznych, po odłączeniu zasilania i zgodnie z procedurami producenta,
- uzwojenia wtryskiwaczy,
- cewki elektrozaworów,
- czujniki temperatury,
- połączenia masowe.
Ograniczenia i bezpieczeństwo
Przewód TA432 jest przeznaczony wyłącznie do pomiarów elementów i przewodów niebędących pod napięciem. Zawiera własne źródło prądowe do pomiaru rezystancji i nie jest przeznaczony do pracy w obwodach zasilanych.
Jego maksymalne dopuszczalne napięcie wynosi około ±30 V względem masy komputera, a akcesorium nie posiada kategorii bezpieczeństwa CAT.
Podsumowanie
Największą przewagą przewodu PicoBNC+ TA432 nie jest sam pomiar rezystancji, lecz dynamiczna diagnostyka. Jest szczególnie przydatny do wykrywania chwilowych przerw, niestabilnych połączeń i zmian rezystancji w czasie, których klasyczny multimetr często nie jest w stanie uchwycić.
Dzięki temu doskonale sprawdza się w diagnostyce trudnych, sporadycznych usterek instalacji elektrycznej i elementów samochodowych.
