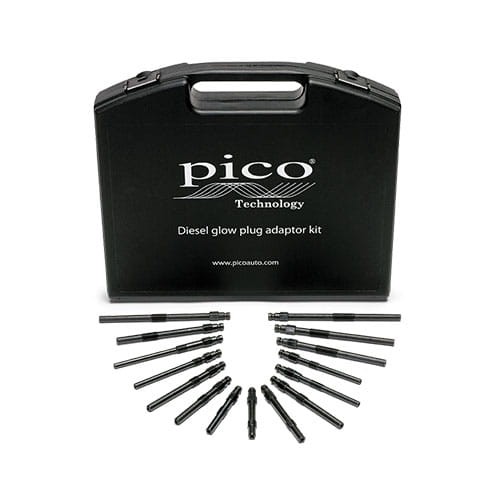

Zestaw adapterów do świec żarowych

TA323 – zestaw adapterów świec żarowych do pomiaru kompresji silników Diesla

Pico Technology TA323 to zestaw adapterów umożliwiających wykonywanie pomiarów ciśnienia sprężania w silnikach wysokoprężnych przez otwór po zdemontowanej świecy żarowej. Zestaw jest przeznaczony do współpracy z przetwornikiem ciśnienia Pico WPS500X.

Pomiar dynamiczny za pomocą WPS500X pozwala nie tylko określić maksymalne ciśnienie sprężania, lecz także obserwować przebieg zmian ciśnienia w cylindrze w funkcji czasu i położenia wału korbowego. Ułatwia to porównywanie cylindrów oraz diagnostykę problemów związanych między innymi ze szczelnością zaworów, pierścieni tłokowych, uszczelki pod głowicą lub nieprawidłową synchronizacją mechaniczną silnika.

Najważniejsze cechy zestawu TA323

• 15 różnych adapterów montowanych w miejscu świecy żarowej,
• obsługa większości popularnych typów świec żarowych stosowanych we współczesnych silnikach Diesla,
• możliwość wykonywania dynamicznych pomiarów ciśnienia sprężania,
• współpraca z samochodowym przetwornikiem ciśnienia Pico WPS500X,
• przydatny podczas porównywania pracy poszczególnych cylindrów,
• rozszerzenie możliwości diagnostycznych oscyloskopów PicoScope Automotive.

Wymagane wyposażenie

Do podłączenia zestawu TA323 do przetwornika WPS500X wymagany jest zestaw adapterów TA250 – WPS500X Adaptor Kit B. TA250 przystosowuje złącze wejściowe WPS500X do połączenia z elementami zestawu pomiarowego.

W zależności od wybranej konfiguracji może być również stosowany standardowy przewód do pomiaru kompresji TA212 Pico Standard Compression Hose. Przewód TA212 nie znajduje się w zestawie TA323.

Typowe zastosowania

• pomiar kompresji w silnikach wysokoprężnych,
• porównywanie ciśnienia sprężania pomiędzy cylindrami,
• wykrywanie nieszczelności układu tłok–pierścienie–cylinder,
• ocena szczelności zaworów dolotowych i wylotowych,
• diagnostyka problemów z uszczelką pod głowicą,
• analiza zależności pomiędzy ciśnieniem w cylindrze a sygnałami sterowania silnika.

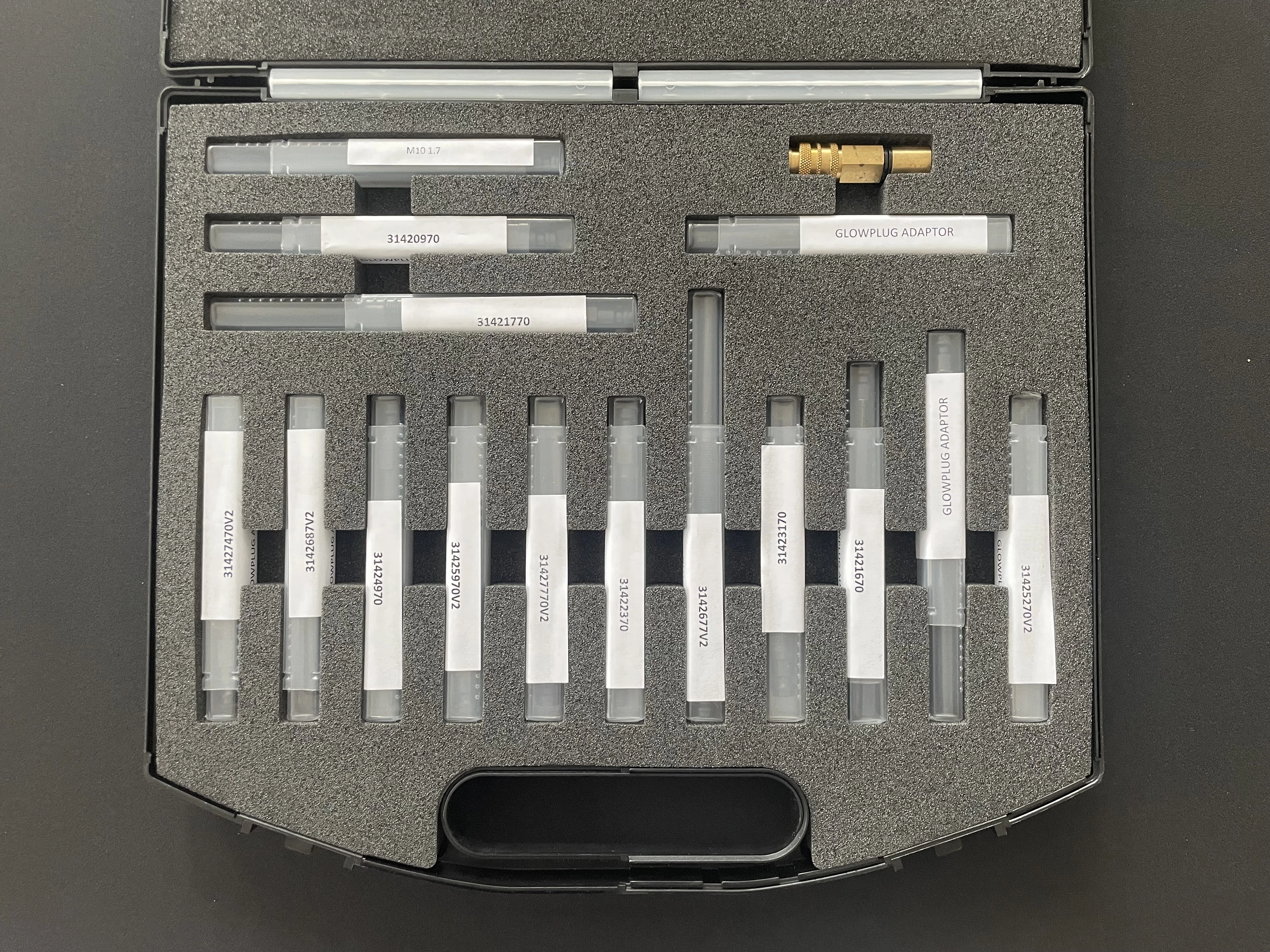

Zawartość zestawu

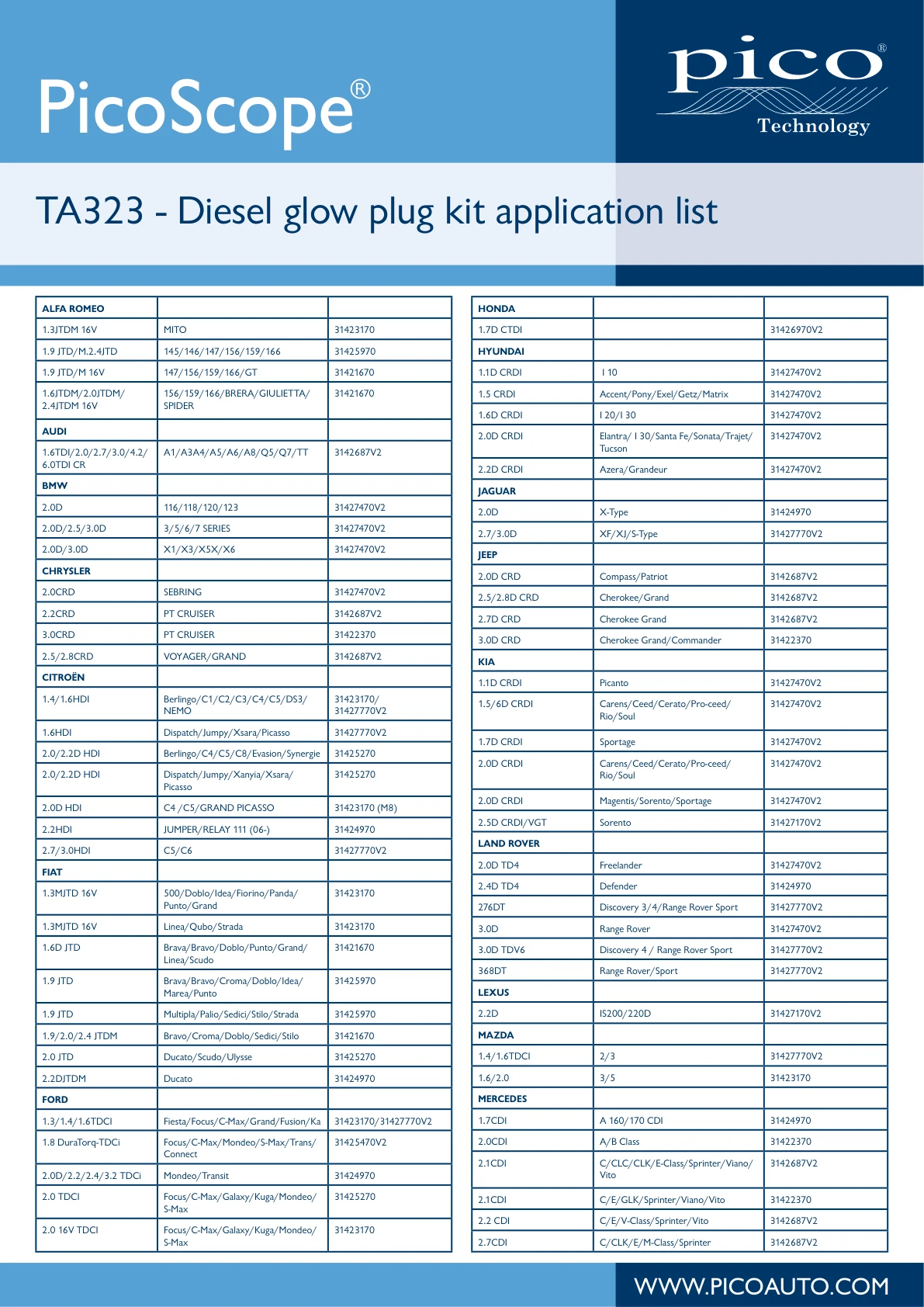

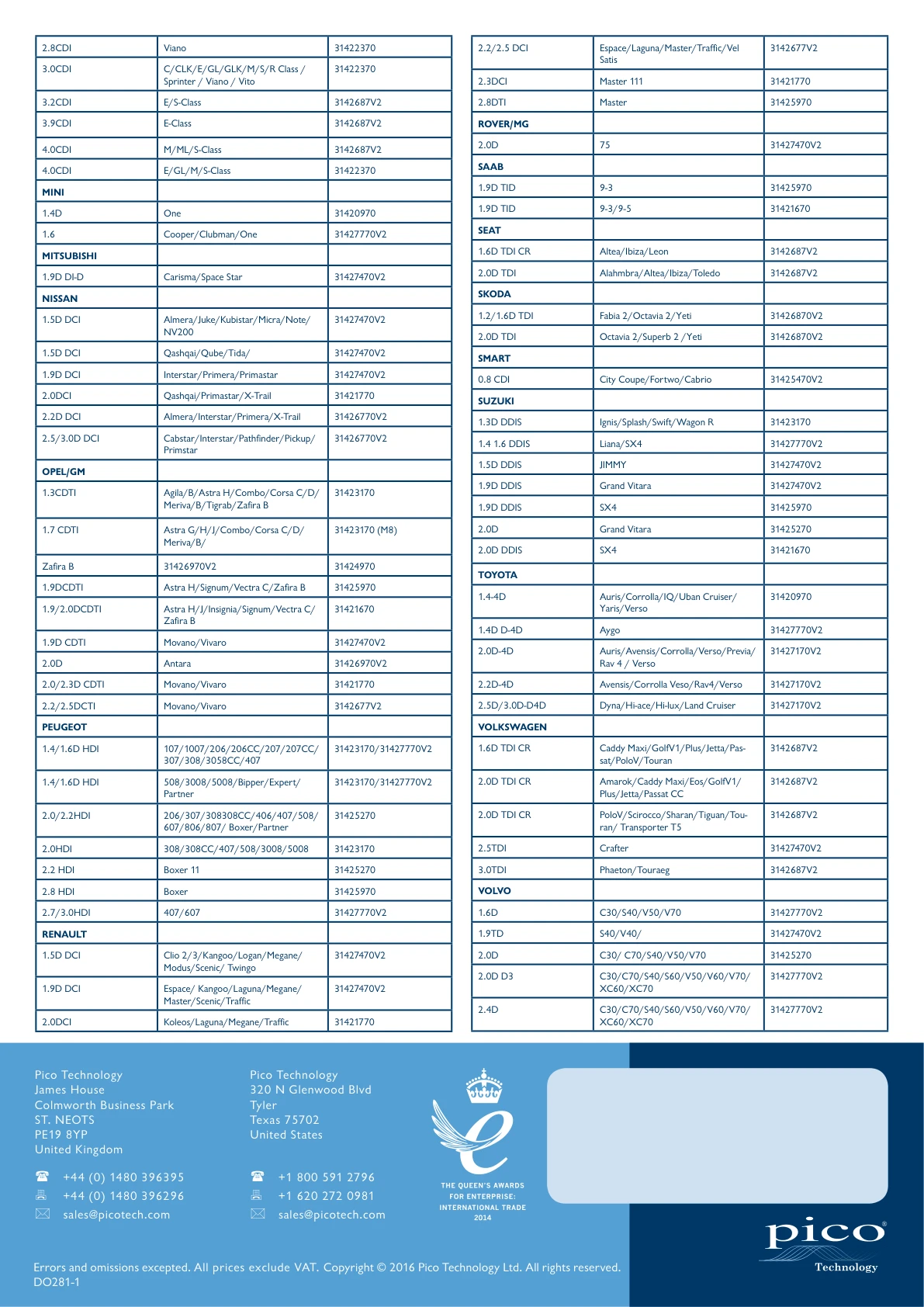

Zestaw TA323 obejmuje 15 adapterów świec żarowych przeznaczonych do różnych konstrukcji silników Diesla. Przed rozpoczęciem pomiaru należy dobrać adapter zgodny z wymiarem, gwintem i długością oryginalnej świecy żarowej.

Numer katalogowy: TA323
