Zestaw diagnostyczny PicoScope 4225A - Starter, 2-kanałowy

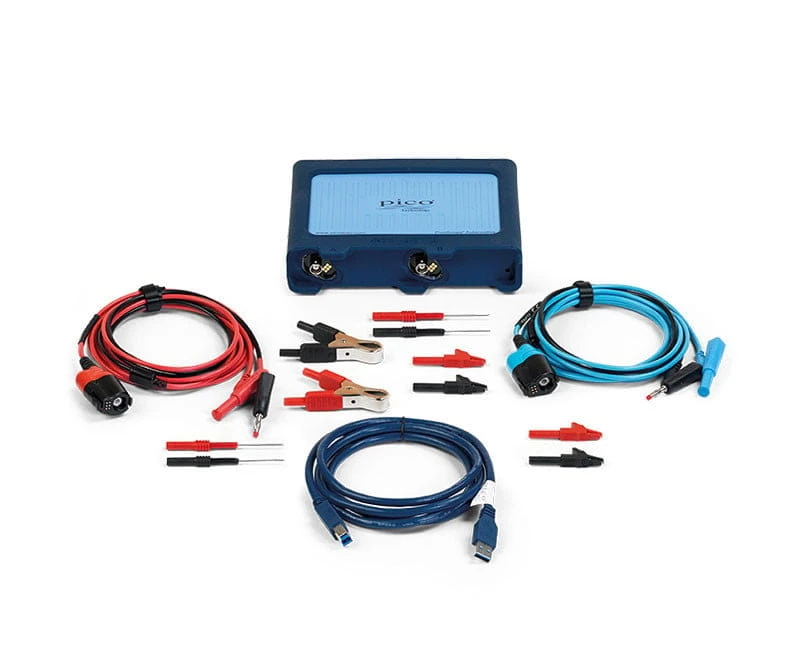

PQ175 – Zestaw diagnostyczny PicoScope 4225A Starter, 2-kanałowy

Pierwszy oscyloskop do profesjonalnej diagnostyki samochodowej

PQ175 to podstawowy zestaw z 2-kanałowym oscyloskopem PicoScope 4225A, przeznaczony dla warsztatów, które chcą rozpocząć diagnostykę oscyloskopową bez nadmiernych kosztów początkowych. To dobry wybór, jeżeli chcesz diagnozować sygnały czujników, zasilania, masy, układu ładowania, rozruchu oraz podstawową komunikację CAN.

W wielu codziennych pomiarach dwa kanały w zupełności wystarczają. Pozwalają porównać dwa powiązane sygnały, np. CAN High i CAN Low, czujnik oraz jego zasilanie, sygnał i masę albo dwa czujniki pracujące względem siebie. Dzięki temu można szybciej ustalić, czy problem wynika z czujnika, instalacji, zasilania czy sterownika.

Co możesz zrobić od razu po otwarciu zestawu?

• sprawdzać sygnały czujników położenia wału, wałka, MAP, MAF, TPS i pedału gazu,
• porównywać sygnał czujnika z jego zasilaniem lub masą,
• wykonywać podstawową diagnostykę magistrali CAN High / CAN Low,
• analizować napięcie akumulatora, alternatora i rozrusznika,
• wykrywać usterki, których nie pokazuje standardowy tester OBD.

Dlaczego takie wyposażenie ma sens w warsztacie?

Przewody PicoBNC+ o długości 3 metrów pozwalają wygodnie wykonywać pomiary zarówno w komorze silnika, jak i we wnętrzu samochodu. Długość przewodów ułatwia pracę bez ciągłego przestawiania komputera lub oscyloskopu.

Zaciski akumulatorowe umożliwiają pewne podłączenie do biegunów akumulatora. Przydają się podczas pomiarów rozruchu, ładowania oraz kontroli stabilności zasilania.

Igły pomiarowe pozwalają wpiąć się od tyłu we wtyczkę czujnika lub elementu wykonawczego bez rozpinania instalacji. To jeden z najczęściej wykorzystywanych sposobów pomiaru w nowoczesnych pojazdach.

Krokodylki ułatwiają szybkie podłączenie do masy, napięcia lub dostępnych punktów pomiarowych. Dzięki nim zestaw jest gotowy do podstawowych pomiarów napięciowych bez dokupowania dodatkowych akcesoriów.

Czy wystarczy mi oscyloskop 2-kanałowy?

Tak, jeżeli najczęściej wykonujesz standardową diagnostykę elektryczną i potrzebujesz obserwować jeden lub dwa sygnały jednocześnie. W typowym warsztacie samochodowym dwa kanały wystarczają do bardzo wielu pomiarów związanych z czujnikami, zasilaniem, masą, ładowaniem, rozruchem i komunikacją CAN.

Kiedy warto rozważyć wersję 4-kanałową?

Wersja 4-kanałowa przyda się wtedy, gdy podczas diagnostyki zaczyna brakować trzeciego kanału. Przykładowo: wał korbowy, wałek rozrządu i wtryskiwacz; CAN High, CAN Low i zasilanie sterownika; albo czujnik, jego zasilanie i masa. Jeżeli często analizujesz kilka zależnych sygnałów jednocześnie, warto wybrać zestaw 4-kanałowy.

Dlaczego warto?

Zestaw Starter pozwala przejść od diagnozowania metodą prób i błędów do pomiarów opartych na rzeczywistych sygnałach. To rozsądny pierwszy krok dla warsztatu, który chce szybciej lokalizować usterki i lepiej wykorzystywać informacje z testera diagnostycznego OBD, bez konieczności inwestowania od razu w najbardziej rozbudowane zestawy diagnostyczne. Pozwala analizować sygnały czujników, elementów wykonawczych, układów zapłonowych, ładowania i rozruchu, a także diagnozować wiele usterek niewidocznych dla standardowych testerów OBD. Dzięki intuicyjnemu oprogramowaniu PicoScope Automotive oraz dostępowi do biblioteki przebiegów referencyjnych użytkownik może szybko rozpocząć pracę i rozwijać swoje umiejętności diagnostyczne.

Najważniejsze zalety

• najniższy koszt wejścia do profesjonalnej diagnostyki Pico Automotive,
• jednoczesny pomiar dwóch sygnałów,
• szybka analiza czujników i elementów wykonawczych,
• możliwość wykrywania usterek trudnych do zdiagnozowania testerem OBD,
• intuicyjne oprogramowanie wspierające początkujących użytkowników,
• możliwość późniejszej rozbudowy zestawu o dodatkowe akcesoria.

Polecany dla

• warsztatów rozpoczynających pracę z diagnostyką oscyloskopową,
• elektromechaników chcących rozszerzyć zakres wykonywanych usług,
• małych warsztatów poszukujących profesjonalnego narzędzia w ograniczonym budżecie,
• szkół i ośrodków szkoleniowych uczących podstaw diagnostyki sygnałowej.

Profesjonalny system diagnostyczny, który rozwija się razem z Twoim warsztatem

Podstawą każdego zestawu jest profesjonalny oscyloskop PicoScope 4225A (dla zestawów 2-kanałowych) lub PicoScope 4425A (dla zestawów 4-kanałowych). To właśnie oscyloskop stanowi serce całego systemu diagnostycznego Pico Automotive i odpowiada za precyzyjną rejestrację sygnałów elektrycznych oraz komunikację z komputerem.

Równie ważnym elementem jest oprogramowanie PicoScope 7 Automotive, które prowadzi diagnostę przez proces pomiarów. Oprogramowanie oferuje gotowe testy diagnostyczne, bibliotekę przebiegów referencyjnych oraz funkcje ułatwiające analizę sygnałów z czujników, elementów wykonawczych, magistral komunikacyjnych i układów elektrycznych współczesnych pojazdów.

Kupując zestaw Pico Automotive inwestujesz nie tylko w oscyloskop, ale w kompletną platformę diagnostyczną, którą możesz rozwijać wraz z rozwojem swojego warsztatu. Wszystkie sondy, cęgi prądowe, adaptery, przewody i pozostałe akcesoria dostępne są również jako oddzielne produkty. Dzięki temu nie jesteś ograniczony zawartością gotowego zestawu — w każdej chwili możesz uzupełnić wyposażenie o kolejne akcesoria lub specjalistyczne zestawy przeznaczone do nowych zastosowań.

Dla wielu warsztatów zestaw Starter lub Standard staje się początkiem wieloletniej pracy z systemem Pico Automotive. Wraz z rozwojem usług diagnostycznych możesz stopniowo rozbudowywać swoje wyposażenie, zachowując ten sam oscyloskop, oprogramowanie oraz sposób pracy. To inwestycja, która rozwija się razem z Twoim warsztatem.

Zawartość zestawu

Informacje dodatkowe

Dokładniejszy opis produktów dostępny w zakładce - [Produkty powiązane]

Gwarancja

• 24 miesiące na oscyloskop
• 12 miesięcy na akcesoria
