Zestaw diagnostyczny PicoScope 4425A - Starter, 4-kanałowy

PQ176 – Zestaw diagnostyczny PicoScope 4425A Starter, 4-kanałowy

Zestaw Startowy dla warsztatu, któremu potrzebny jest trzeci kanał

PQ176 to podstawowy zestaw startowy z 4-kanałowym oscyloskopem PicoScope 4425A. Jest przeznaczony dla warsztatów, które chcą rozpocząć diagnostykę oscyloskopową, ale od razu potrzebują większej swobody niż w wersji 2-kanałowej.

W praktyce wersję 4-kanałową często wybiera się nie dlatego, że zawsze wykorzystuje się wszystkie cztery kanały, ale dlatego, że w wielu pomiarach zaczyna brakować trzeciego. Przykładem może być jednoczesna analiza czujnika wału, czujnika wałka rozrządu i sterowania wtryskiwaczem albo CAN High, CAN Low i zasilania sterownika.

Co możesz zrobić od razu po otwarciu zestawu?

• analizować do czterech sygnałów jednocześnie,
• sprawdzać zależności pomiędzy czujnikami i elementami wykonawczymi,
• diagnozować synchronizację wału i wałka rozrządu,
• porównywać sygnał czujnika, zasilanie i masę czujnika w jednym pomiarze,
• wykonywać podstawową diagnostykę magistrali CAN i LIN,
• rejestrować usterki okresowe, które trudno uchwycić testerem OBD.

Dlaczego takie wyposażenie ma sens w warsztacie?

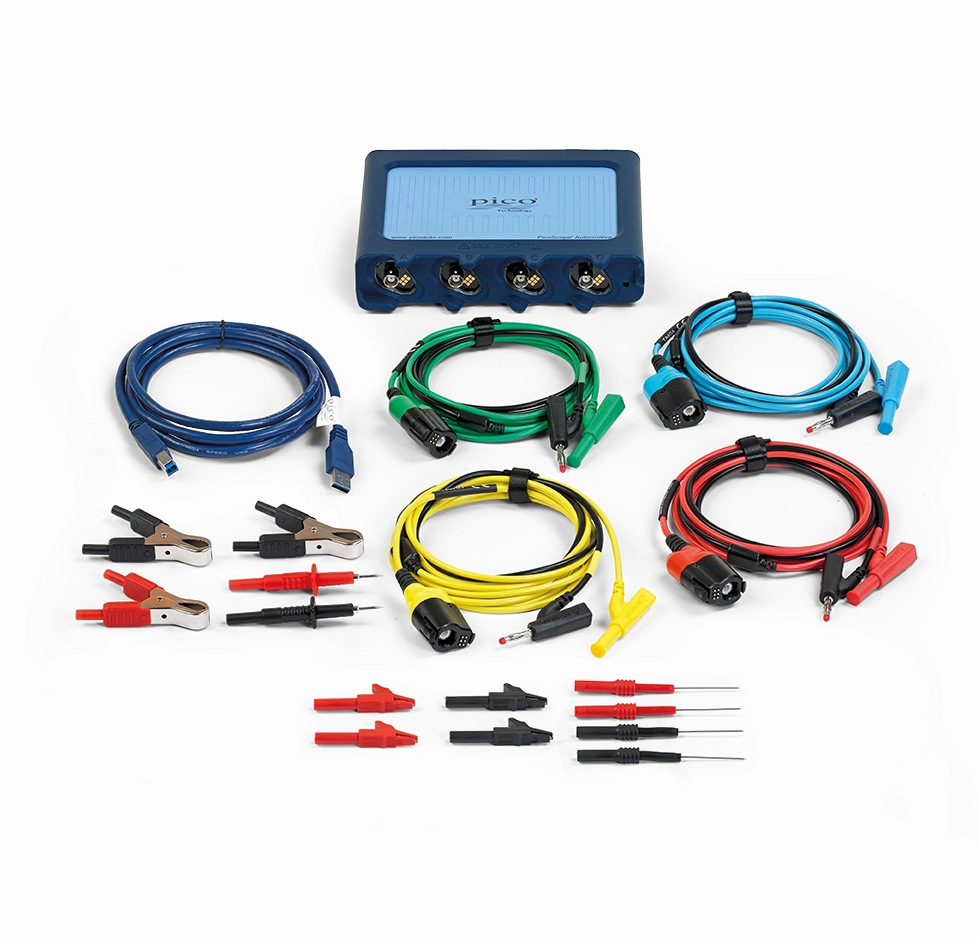

Cztery przewody PicoBNC+ o długości 3 metrów pozwalają wygodnie prowadzić pomiary w komorze silnika i we wnętrzu pojazdu. Kolory przewodów odpowiadają kanałom oscyloskopu, co ułatwia pracę przy kilku sygnałach jednocześnie.

Zaciski akumulatorowe umożliwiają stabilne podłączenie do zasilania lub masy. To ważne podczas testów rozruchu, ładowania oraz kontroli napięcia pod obciążeniem.

Igły pomiarowe pozwalają podłączać się od tyłu wtyczek bez rozpinania instalacji. Przy czterech kanałach można jednocześnie sprawdzić sygnał, zasilanie, masę i dodatkowy sygnał referencyjny.

Krokodylki pomagają szybko podłączyć się do masy, napięcia lub punktu pomiarowego, bez przygotowywania dodatkowych przewodów.

Kiedy warto wybrać wersję 4-kanałową zamiast 2-kanałowej?

Wersja 4-kanałowa jest szczególnie przydatna, gdy chcesz widzieć zależności pomiędzy kilkoma sygnałami w tym samym czasie. Typowe przykłady to: wał korbowy, wałek rozrządu i wtryskiwacz; czujnik, jego zasilanie i masa; CAN High, CAN Low i zasilanie sterownika; albo kilka sygnałów sterujących w układach zmiennych faz rozrządu.

Dlaczego warto?

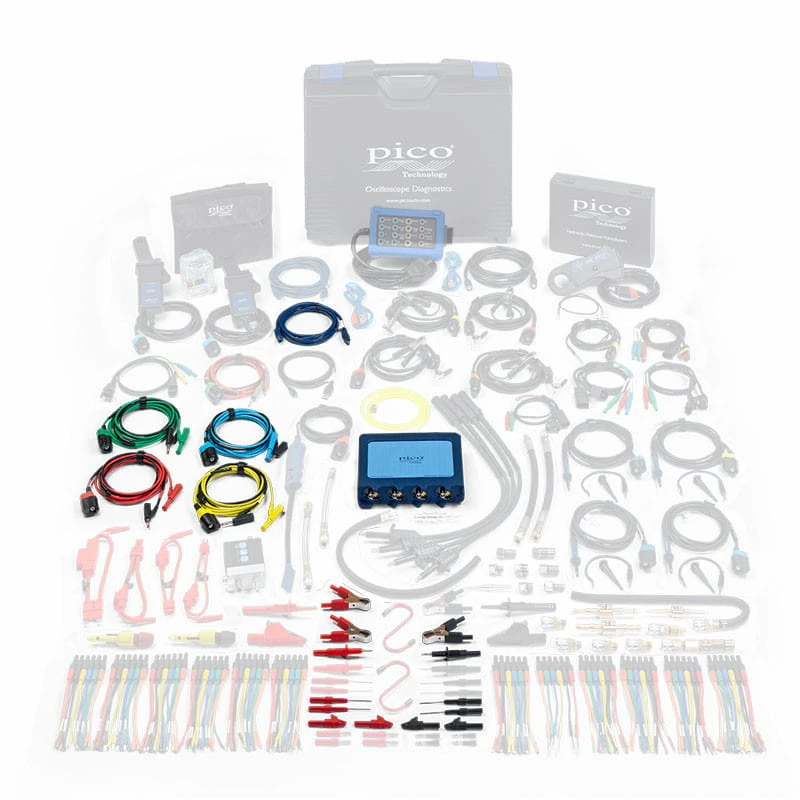

Startowy zestaw czterokanałowy PQ176 daje prostotę dwukanałowego zestawu startowego PQ175, ale z dużo większą swobodą pomiarową. To dobry wybór dla warsztatów, które chcą od razu pracować na 4-kanałowym oscyloskopie i uniknąć sytuacji, w której podczas trudniejszej diagnozy brakuje trzeciego kanału.

Profesjonalny system diagnostyczny, który rozwija się razem z Twoim warsztatem

Podstawą każdego zestawu jest profesjonalny oscyloskop PicoScope 4225A (dla zestawów 2-kanałowych) lub PicoScope 4425A (dla zestawów 4-kanałowych). To właśnie oscyloskop stanowi serce całego systemu diagnostycznego Pico Automotive i odpowiada za precyzyjną rejestrację sygnałów elektrycznych oraz komunikację z komputerem.

Równie ważnym elementem jest oprogramowanie PicoScope 7 Automotive, które prowadzi diagnostę przez proces pomiarów. Oprogramowanie oferuje gotowe testy diagnostyczne, bibliotekę przebiegów referencyjnych oraz funkcje ułatwiające analizę sygnałów z czujników, elementów wykonawczych, magistral komunikacyjnych i układów elektrycznych współczesnych pojazdów.

Kupując zestaw Pico Automotive inwestujesz nie tylko w oscyloskop, ale w kompletną platformę diagnostyczną, którą możesz rozwijać wraz z rozwojem swojego warsztatu. Wszystkie sondy, cęgi prądowe, adaptery, przewody i pozostałe akcesoria dostępne są również jako oddzielne produkty. Dzięki temu nie jesteś ograniczony zawartością gotowego zestawu — w każdej chwili możesz uzupełnić wyposażenie o kolejne akcesoria lub specjalistyczne zestawy przeznaczone do nowych zastosowań.

Dla wielu warsztatów zestaw Starter lub Standard staje się początkiem wieloletniej pracy z systemem Pico Automotive. Wraz z rozwojem usług diagnostycznych możesz stopniowo rozbudowywać swoje wyposażenie, zachowując ten sam oscyloskop, oprogramowanie oraz sposób pracy. To inwestycja, która rozwija się razem z Twoim warsztatem.

Zawartość zestawu

Informacje dodatkowe

Dokładniejszy opis produktów dostępny w zakładce - [Produkty powiązane]

Gwarancja

• 24 miesiące na oscyloskop
• 12 miesięcy na akcesoria
