Oscyloskop cyfrowy to kluczowe narzędzie dla inżynierów elektroników i entuzjastów elektroniki. Pozwala on na wizualizację i analizę sygnałów elektrycznych. Oto kilka kluczowych parametrów, na które warto zwrócić uwagę przy wyborze oscyloskopu cyfrowego:

1. Pasmo przenoszenia (Bandwidth)

   • Określa maksymalną częstotliwość sygnału, który oscyloskop może precyzyjnie rejestrować. Wybierz pasmo przenoszenia, które jest co najmniej pięć razy większe niż najwyższa częstotliwość sygnału, który chcesz analizować.

2. Częstotliwość próbkowania (Sample Rate)

   • Określa, jak często oscyloskop pobiera próbki sygnału. Aby dokładnie reprezentować sygnał, częstotliwość próbkowania powinna być co najmniej dwa razy większa niż pasmo przenoszenia oscyloskopu.

3. Długość pamięci (Memory Depth)

   • Określa liczbę punktów, które oscyloskop może zapisać w jednym przebiegu. Większa długość pamięci pozwala na dłuższe rejestrowanie sygnału przy wysokiej częstotliwości próbkowania.

4. Liczba kanałów

   • Większość oscyloskopów ma dwa lub cztery kanały, ale istnieją modele z większą ilością kanałów. Wybór zależy od potrzeb – jeśli planujesz analizować wiele sygnałów jednocześnie, wybierz model z większą ilością kanałów.

5. Rozdzielczość pionowa (Vertical Resolution)

   • Określa dokładność, z jaką oscyloskop może mierzyć sygnał. Typowe oscyloskopy mają rozdzielczość 8-bitową, ale są też modele z 12-bitową lub 16-bitową rozdzielczością.

6. Interfejsy i połączenia

   • Współczesne oscyloskopy oferują różne interfejsy, takie jak USB, Ethernet czy HDMI. Upewnij się, że wybrany model ma potrzebne Ci złącza.

7. Funkcje i oprogramowanie

   • Wiele oscyloskopów oferuje zaawansowane funkcje, takie jak analiza harmoniczna, analiza widma czy dekodowanie protokołów komunikacyjnych. Zastanów się, jakie funkcje będą dla Ciebie kluczowe.

8. Cena i marka

   • Wielu producentów oferuje oscyloskopy o różnych zakresach cenowych. Warto zainwestować w urządzenie od renomowanego producenta, który zapewni wsparcie i aktualizacje oprogramowania.

9. Wymiary i waga

   • Jeśli planujesz używać oscyloskopu w różnych miejscach, zwróć uwagę na jego wymiary i wagę. Istnieją przenośne oscyloskopy, które są lżejsze i bardziej kompaktowe.

10. Zasilanie

    • Niektóre oscyloskopy są zasilane z sieci, inne mają wbudowane baterie. Wybór zależy od Twoich potrzeb.

Pamiętaj, że idealny oscyloskop to taki, który najlepiej spełnia Twoje potrzeby i jest dostępny w rozsądnej cenie. Nie ma sensu przepłacać za funkcje, których nie będziesz używać. Z drugiej strony, warto zainwestować w dobry sprzęt, jeśli planujesz często korzystać z oscyloskopu i potrzebujesz zaawansowanych funkcji.

Przykład z życia wzięt

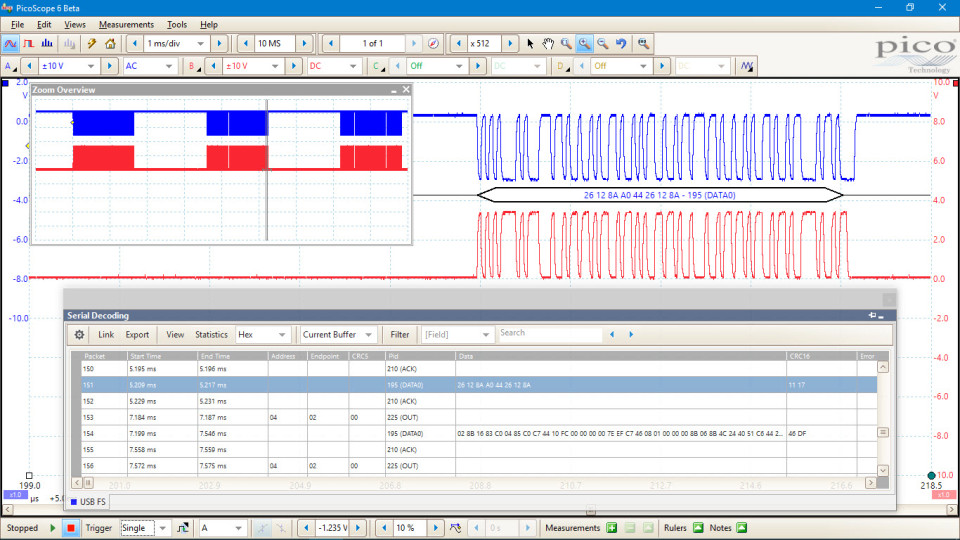

Rozważmy próbę przechwycenia jednej ramki danych USB (1.1). Ramka danych trwa 1 ms i jest przesyłana szeregowo z szybkością 12 Mb/s. Jakie powinno być pasmo przenoszenia, częstotliwość próbkowania i długość pamięci?

1. Pasmo przenoszenia:

Teoretycznie, minimalne pasmo przenoszenia, które potrzebujesz, jest równe prędkości bitowej sygnału, ale w praktyce, aby dobrze oddać kształt sygnału, warto rozważyć pasmo przenoszenia przynajmniej 3-5 razy większe niż maksymalna prędkość sygnału, co w tym przypadku daje co najmniej 36-60 MHz. Znacznie wyższe wartości będą również akceptowalne i mogą dostarczyć dokładniejszej analizy sygnału.

2. Częstotliwość próbkowania:

Zasada Nyquista mówi, że potrzebujemy przynajmniej 2 próbek na każdy cykl sygnału, aby poprawnie go zrekonstruować. Więc minimalna teoretyczna częstotliwość próbkowania wynosi 24 MS/s (megasample na sekundę). Ale w praktyce, aby uzyskać dokładną rekonstrukcję sygnału, często stosuje się znacznie wyższe częstotliwości próbkowania, często 5 w nawet 10-20 razy większe niż prędkość sygnału, czyli odpowiednio 60 MS/s, 120-240 MS/s w tym przypadku.

3. Długość pamięci:

Ramka danych USB 1.1 trwa 1 ms. Aby obliczyć, ile punktów pamięci jest potrzebnych, można użyć wzoru:

Długość pamięci = Czas ramki × Częstotliwość próbkowania

Przy założeniu częstotliwości próbkowania na poziomie 60 MS/s, potrzebujemy co najmniej:

1 ms × 60 MS/s = 60 000 

punktów pamięci.

Podsumowując, oto przykładowe wartości, które mogłyby być stosowane przy analizie ramki danych USB 1.1:

• Pasmo przenoszenia: co najmniej 36-60 MHz (więcej jest lepiej)
• Częstotliwość próbkowania: 60 MS/s lub więcej
• Długość pamięci: co najmniej 60 000 punktów pamięci

Wartość te są przykładowe i służą jako punkt wyjścia. Wartości wyższe będą również adekwatne i mogą zapewnić większą elastyczność i dokładność pomiarów. Ostateczny wybór zależy od dostępnych opcji, budżetu oraz innych wymagań specyficznych dla aplikacji, takich jak interfejs użytkownika, łatwość użytkowania, dostępne oprogramowanie i tak dalej.
