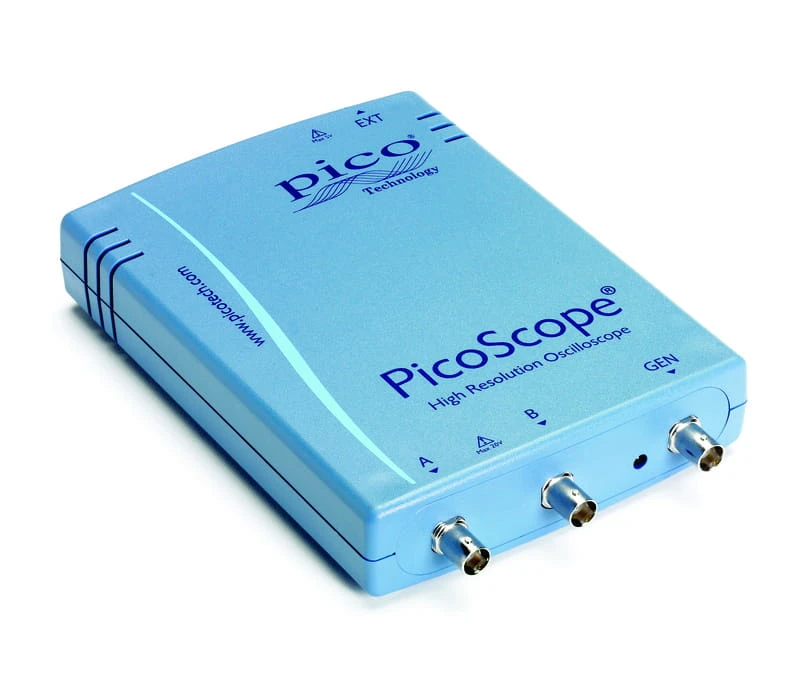

Oscyloskop PicoScope 4262
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie
Małe zniekształcenia, niskie szumy
PicoScope 4262 to dwukanałowy, 16-bitowy oscyloskop bardzo wysokiej rozdzielczości (VHRO), wyposażony w generator przebiegów o niskim poziomie zniekształceń sygnału. 5-MHz pasmo przenoszenia pozwala na analizę sygnałów audio, sygnałów ultradźwiękowych oraz drgań, pozwala mierzyć szumy zasilaczy impulsowych, zniekształcenia oraz wykonywać wiele innych precyzyjnych pomiarów.
Co dostajesz?
- PicoScope 4262 VHRO
- 2 x sonda pomiarowa (x1/x10)
- Etui ochronne na sondy
- Kabel USB
- Instrukcja użytkownika.
- Oprogramowanie oscyloskopu PicoScope
- Bezpłatne aktualizacje oprogramowania
- 5 lat gwarancji
Generator funkcji oraz przebiegów arbitralnych
PicoScope 4262 posiada zintegrowany generator o niskim poziomie zniekształceń. Generator pozwala na ustawienie takich podstawowych parametrów przebiegu jak amplituda, offset czy częstotliwość. Posiada również bardziej zaawansowane funkcje jak chociażby przemiatanie w zakresie częstotliwości. W połączeniu z funkcją peak hold analizatora widma, oscyloskop PicoScope 4262 to doskonałe narzędzie do testowania wzmacniaczy i odpowiedzi filtrów.
Oscyloskop PicoScope 4262 posiada również programowalny generator arbitralny z buforem na 4096 próbek.
Dodatkowo wydajny analizator widma
Dzięki doskonałemu oprogramowaniu PicoScope 6, dostarczanemu wraz z oscyloskopem można go użyć jako analizator widma, który oferuje między innymi 11 automatycznych pomiarów, takich jak IMD, THD i SFDR. Oscyloskop PicoScope 4262 używany jako analizator widma jest na tyle dobry, że może spokojnie rywalizować z zwieloma konkurencyjnymi, znacznie droższymi, dedykowanymi analizatorami do aplikacji audio.
Dedykowana konstrukcja
Większość cyfrowych oscyloskopów została zaprojektowana z myślą o obserwacji szybkich sygnałów cyfrowych. Na rynku istnieje tendencja do wykorzystywania nowych technologii wyłącznie w celu zwiększenia częstotliwości próbkowania i poszerzeniu pasma. W pracach nad oscyloskopem PicoScope 4262, inżynierowie Pico Technology skupili się na tym co ważne podczas pomiarów sygnałów analogowych, a więc: zwiększeniu rozdzielczości, zwiększeniu zakresu dynamiki oraz zmniejszeniu szumów i zniekształceń.
Po co płacić więcej?
Pico Technology nie ma tzw. "dodatkowego opcjonalnego wyposażenia". Konkurencyjne firmy, każą sobie płacić za dodatkowe funkcje, takie jak testowanie z maską, dekodowanie sygnałów szeregowych, zaawansowane tryby wyzwalania, pomiary automatyczne, matematykę kanałów, tryb XY, filtrowanie cyfrowe czy segmentację pamięci. W produktach Pico Technology wszystkie te funkcję są wliczone w ceną. Przy zakupie oscyloskopu PicoScope wszystkie wymienione funkcje dostępne są w standardowej cenie.
Precyzja i wydajność, której potrzebujesz
PicoScope 4262 jest w pełni funkcjonalnym oscyloskopem, który może być używany jako wysokiej klasy analizator widma, generator sygnału i generator arbitralny. Dwa kanały, 16-bitowa rozdzielczość pionowa, częstotliwość próbkowania 10 MS/s, 16 MS bufor oraz 5 MHz pasmo przenoszenia powodują że oscyloskop PicoScope 4262 oferuje wydajność i precyzję, której potrzebujesz za cenę na którą możesz sobie pozwolić.
Filmik przykładowego zastosowania
Filmik pokazuje, jak wykorzystując oscyloskop PicoScope 4262, mierzyć zniekształcenia wzmacniacza stereo. Zniekształcenia harmoniczne można wykryć nawet gdy przebieg w dziedzinie czasu wygląda na czysty.
Specyfikacja techniczna oscyloskopu PicoScope 4262
| Oscilloscope — vertical | |
|---|---|
| Input channels | 2 |
| Bandwidth ±20 mV range ±10 mV range |
5 MHz 4 MHz 3 MHz |
| Hardware bandwidth limiter | 200 kHz, switchable |
| Rise time (calculated) ±20 mV range ±10 mV range |
70 ns 88 ns 117 ns |
| Input type | Single-ended, BNC connector |
| Vertical resolution | 16 bits |
| Enhanced vertical resolution | 20 bits |
| Input sensitivity | 2 mV/div to 4 V/div (10 vertical divisions) |
| Input ranges (full scale) | ±10 mV to ±20 V in 11 ranges |
| Input coupling | Software-selectable AC/DC |
| Input characteristics | 1 MΩ ±2% || 15 pF ±2 pF |
| DC accuracy (% of full scale) ±50 mV range ±20 mV range ±10 mV range |
±0.25% ±0.5% ±1% ±2% |
| Overvoltage protection | ±50 V (DC + AC peak) |
| Oscilloscope — horizontal | |||
|---|---|---|---|
| Maximum sampling rate (real-time) | 10 MS/s | ||
| Maximum sampling rate (continuous streaming mode) Using PicoScope Using the SDK |
10 MS/s 10 MS/s one channel (PC-dependent) 6.7 MS/s two channels (PC-dependent) |
||
| Timebase ranges | 1 µs/div to 5000 s/div | ||
| Buffer memory | 16 MS shared between active channels | ||
| Streaming buffer memory (PicoScope) | 100 MS (shared) | ||
| Streaming buffer memory (SDK) | Up to available PC memory | ||
| Maximum buffer segments (PicoScope) | 10,000 | ||
| Maximum buffer segments (SDK) | 32,768 | ||
| Maximum waveforms per second | 9,100 (typical) | ||
| Timebase accuracy | ±50 ppm | ||
| Sample jitter | < 10 ps RMS | ||
| Dynamic performance (typical) | |
|---|---|
| Crosstalk | > 50,000:1 |
| Harmonic distortion | –95 dB typical @ 10 kHz, –1 dBfs input |
| SFDR | 96 dB typical @ 10 kHz, –1 dBfs input |
| Noise | 8.5 µV RMS (on most sensitive range) |
| Bandwidth flatness | [+0.25 dB, –3 dB] from DC to full bandwidth |
| Pulse response | < 1% overshoot on all ranges |
| Triggering (general) | |
|---|---|
| Trigger modes | Free run, auto, repeat, single, rapid (segmented memory) |
| Maximum pre–trigger capture | Up to 100% of capture size |
| Maximum post–trigger delay | Up to 4 billion samples |
| Trigger rearm time | < 10 µs on fastest timebase |
| Triggering (main inputs) | |||||
|---|---|---|---|---|---|
| Source | Ch A, Ch B | ||||
| Trigger types | Rising, falling, adjustable hysteresis, window, pulse width, window pulse width, dropout, window dropout, interval, logic, runt pulse | ||||
| Trigger level | Adjustable over whole of selected voltage range | ||||
| Trigger sensitivity | Digital triggering provides 1 LSB accuracy up to full bandwidth of scope | ||||
| Maximum pre–trigger capture | Up to 100% of capture size | ||||
| Maximum post–trigger delay | Up to 4 billion samples | ||||
| Trigger rearm time | < 10 µs on fastest timebase | ||||
| External trigger input | |
|---|---|
| Trigger types | Edge, pulse width, dropout, interval, logic, delayed |
| Input characteristics | 1 MΩ ±2% || 15 pF ±2 pF |
| Input type | Rear-panel BNC connector |
| Threshold range | ±5 V and ±500 mV, DC coupled |
| Sensitivity | 25 mV p-p at 1 MHz, typical |
| DC accuracy | ±1% of full scale |
| Bandwidth | 5 MHz |
| Overvoltage protection | ±50 V |
| Signal generator | |
|---|---|
| Standard output signals | Sine, square, triangle, DC voltage, ramp, sinc, Gaussian, half–sine, white noise, PRBS |
| Standard signal frequency | DC to 20 kHz |
| Sweep modes | Up, down, dual |
| Frequency accuracy | ±50 ppm |
| Frequency resolution | < 0.01 Hz |
| Voltage range | ±1 V (no load) |
| Amplitude and offset adjustment | 100 µV steps (within overall ±1 V range) |
| Amplitude flatness | < 0.1 dB to 20 kHz, typical |
| DC accuracy | ±0.5% of full scale |
| SFDR | 102 dB typical @ 10 kHz, -1 dBfs input |
| Connector type | Front-panel BNC |
| Output characteristics | 600 Ω |
| Overvoltage protection | ±10 V |
| Arbitrary Waveform Generator | |
|---|---|
| Update rate | 192 kS/s |
| Buffer size | 4 096 samples |
| Resolution | 16 bits |
| Bandwidth | 20 kHz |
| Rise time (10% to 90%) | 11 µs, typical |
| Spectrum analyzer | ||
|---|---|---|
| Frequency range | DC to 5 MHz | |
| Display modes | Magnitude, peak hold, average | |
| Windowing functions | Rectangular, Gaussian, triangular, Blackman, Blackman–Harris, Hamming, Hann, flat–top | |
| Number of FFT points | Selectable from 128 to 1 million in powers of 2 | |
| Scale / units | X axis : linear or log 10 Y axis : logarithmic (dbV, dBu, dBm, arbitrary) or linear (volts) |
|
| Math channels | |||||
|---|---|---|---|---|---|
| Functions | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay | ||||
| Operands | A, B (input channels), T (time), reference waveforms, constants, Pi | ||||
| Automatic measurements | |||||
|---|---|---|---|---|---|
| Oscilloscope mode | AC RMS, true RMS, cycle time, DC average, duty cycle, falling rate, fall time, frequency, high pulse width, low pulse width, maximum, minimum, peak to peak, rise time, rising rate. | ||||
| Spectrum mode | Frequency at peak, amplitude at peak, average amplitude at peak, total power, THD %, THD dB, THD plus noise, SFDR, SINAD, SNR, IMD |
||||
| Statistics | Minimum, maximum, average and standard deviation | ||||
| Serial decoding | |||||
|---|---|---|---|---|---|
| Protocols | 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, FlexRay, I²C, LIN, Manchester, PS/2, SENT, SPI, UART/RS-232, USB 1.0 | ||||
| Inputs | All input channels with any mixture of protocols | ||||
| Mask limit testing | |
|---|---|
| Mask generation | Auto generate from captured waveform, manual drawing, manual coordinate entry |
| Actions | Highlight on screen, select in buffer overview, activate alarm |
| Statistics | Pass/fail, failure count, total count |
| Alarms | |
|---|---|
| Initiating events | Capture, buffer full, mask fail |
| Alarm actions | Beep, play sound, stop/restart capture, run executable, save current buffer/all buffers, trigger signal generator |
| Display | |||||
|---|---|---|---|---|---|
| Interpolation | Linear or sin(x)/x | ||||
| Persistence modes | Digital color, analog intensity, fast, custom | ||||
| Data export | |
|---|---|
| Output file formats | BMP, CSV, GIF, JPG, MATLAB 4, PDF, PNG, PicoScope data, PicoScope settings, TXT |
| Output functions | Copy to clipboard, print |
| Environmental | ||
|---|---|---|
| Temperature range (operating) | 0 °C to 45 °C | |
| Temperature range (stated accuracy) | 20 °C to 30 °C | |
| Temperature range (storage) | –20 °C to +60 °C | |
| Humidity range (operating) | 5% to 80% RH non-condensing | |
| Humidity range (storage) | 5% to 95% RH non-condensing | |
| Physical properties | |
|---|---|
| Dimensions (including connectors) | 210 x 135 x 40 mm (approx 8.2 x 5.3 x 1.5 in) |
| Weight | < 500 g (approx 1.1 lb) |
| Software | ||
|---|---|---|
| Windows software | PicoScope for Windows Software development kit (SDK) Windows 7, 8 or 10 recommended (read more) |
|
| macOS software | PicoScope for macOS (beta: feature list) Software development kit (SDK) OS versions: see release notes |
|
| Linux software | PicoScope for Linux (beta: feature list) Software development kit (SDK) See Linux Software & Drivers for details of supported distributions |
|
| Languages | Chinese (simplified), Chinese (traditional), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish | |
| General | |
|---|---|
| Additional hardware (supplied) | 2 x TA375 probes, USB 2.0 cable, user manuals |
| PC connectivity | USB 2.0 (compatible with USB 1.1 and USB 3.0; USB 1.1 not recommended) |
| Power requirements | Powered from USB port |
| Safety approvals | European LVD standard |
| EMC approvals | European EMC standard |
| Environmental approvals | RoHS compliant |
| Total satisfaction guarantee | In the event that this product does not fully meet your requirements you can return it for an exchange or refund. To claim, the product must be returned in good condition within 14 days. |
| Warranty | 5 years |
Dane techniczne
| Pasmo analogowe | 10 MHz |
| Liczba kanałów analogowych | 2 |
| Rozdzielczość pionowa | 16 bitów |
| Częstotliwość próbkowania | 10 MS/s |
| Wielkość bufora | 16 MS |
| Wersja USB | 2.0 |
| Dodatkowe | Generator arbitralny (AWG) |
