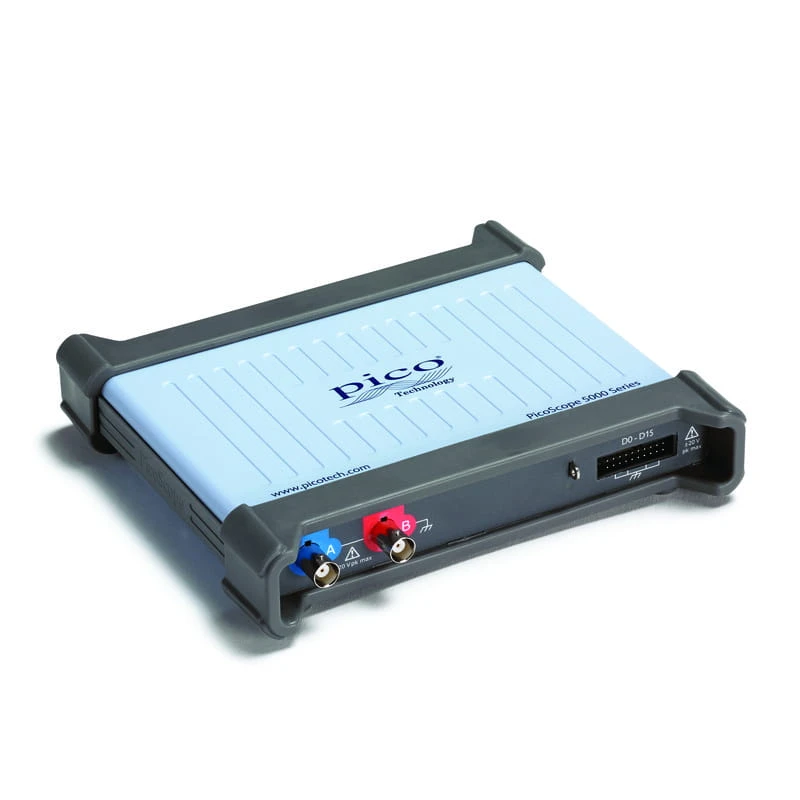

Oscyloskop PicoScope 5242D MSO
Cena regularna:
Cena regularna:
towar niedostępny






Informacje o produkcie
Model | PicoScope | |||||
---|---|---|---|---|---|---|
Pasmo przenoszenia (–3 dB) [?] Kliknij na znaku zapytania aby dowiedzieć się więcej o tym parametrze | 60 MHz | 100 MHz | 200 MHz | |||
2 kanały 2 channel |
5242D | 5242D MSO | 5243D | 5243D MSO | 5244D | 5244D MSO |
4 kanały 4 channel |
5442D | 5442D MSO | 5443D | 5443D MSO | 5444D | 5444D MSO |
Parametry techniczne - oś Y | ||||||
---|---|---|---|---|---|---|
Typ wejścia | Złącze BNC | |||||
Pasmo przenoszenia (–3 dB) | 60 MHz | 100 MHz[1] | 200 MHz[1] | |||
Czas narastania zbocza (obliczony) | 5.8 ns | 3.5 ns[1] | 1.75 ns[1] | |||
Ogranicznik pasma | 20 MHz, konfigurowalny | |||||
Rozdzielczość pionowa [2] | 8, 12, 14, 15 lub 16 bitów | |||||
Rozmiar LSB [2] (wielkość kroku kwantyzacji) | tryb 8 bitowy: < 0.6% zakresu wejściowego tryb 12 bitowy: < 0.04% zakresu wejściowego tryb 14 bitowy: < 0.01% zakresu wejściowego tryb 15 bitowy: < 0.005% zakresu wejściowego tryb 16 bitowy: < 0.0025% zakresu wejściowego |
|||||
Zwiększona rozdzielczość pionowa | Rozdzielczość sprzętowa + 4 bity | |||||
Zakresy wejściowe | ±10 mV do ±20 V pełnej scali w 11 zakresach | |||||
Czułość wejścia | 2 mV/div do 4 V/div (10 podziałów pionowych) | |||||
Sprzężenie wejścia | AC / DC | |||||
Charakterystyka wejścia | 1 MΩ ± 1% || 14 ±1 pF | |||||
Dokładność wzmocnienia | tryby 12 do 16 bitowe: ±0.5% sygnału ±1 LSB[3] tryb 8 bitowy: ±2% sygnału ±1 LSB[3] |
|||||
Dokładność offsetu | ±500 µV ±1% pełnej skali[3] Dokładność przesunięcia można poprawić, korzystając z funkcji „zero offset” w oprogramowaniu PicoScope. |
|||||
Zakres przesunięcia analogowego (regulacja położenia pionowego) | ±250 mV (10, 20, 50, 100, 200 mV zakresów), ±2.5 V (500 mV, 1 V, 2 V zakresów), ±20 V (5, 10, 20 V zakresów) |
|||||
Dokładność regulacji offsetu analogowego | ±0,5% ustawionego offsetu, dodatkowo w stosunku do podstawowej dokładności przesunięcia DC | |||||
Ochrona przed przepięciem | ±100 V (DC + AC peak) |
[1] W trybie 16-bitowym, pasmo ograniczone jest do 60 MHz a czas narastania zbocza wzrasta do 5.8 ns.
[2] Na ±20 mV zakresie w trybie 14, 15 i 16-bitowym, sprzętowa rozdzielczość jest pomniejszona o 1 bit. Na ±10 mV zakresie, rozdzielczość sprzętowa zmniejszona jest o 1 bit w trybie 12-bitowym, o 2 bity w trybie 14, 15 i 16-bitowym.
[3] Pomiędzy 15 a 30 °C po 1 godzinie nagrzewania.
Parametry techniczne oś Y (kanały cyfrowe) – tylko modele D MSO | ||||||
---|---|---|---|---|---|---|
Kanały wejściowe | 16 kanałów (2 porty po 8 kanałów każdy) | |||||
Złącze wejściowe | 10 x 2, rozstaw 2.54 mm | |||||
Maksymalna częstotliwość wejściowa | 100 MHz (200 Mbit/s) | |||||
Minimalna wykrywalna szerokość impulsu | 5 ns | |||||
Impedancja wejściowa | 200 kΩ ±2% || 8 pF ±2 pF | |||||
Wejściowy zakres dynamiki | ±20 V | |||||
Zakres progu wyzwalania | ±5 V | |||||
Grupowanie progów | Dwa niezależne ustawienia progów wyzwalania. Port 0: D0 do D7, Port 1: D8 do D15 | |||||
Wybór progu wyzwalania | TTL, CMOS, ECL, PECL, zdefiniowany przez użytkownika | |||||
Dokładność progu wyzwalania | < ±350 mV wliczając histerezę | |||||
Histereza progu wyzwalania | < ±250 mV | |||||
Minimalne wahanie napięcia wejściowego | 500 mV peak to peak | |||||
Przesunięcie między kanałami | 2 ns, typowo | |||||
Minimalna szybkość narastania napięcia wejściowego | 10 V/µs | |||||
Ochrona przed przepięciem | ±50 V (DC + AC peak) |
Parametry techniczne - oś X | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Maksymalna częstotliwość próbkowania 1 kanał w użyciu 2 kanały w użyciu 3 lub 4 kanały w użyciu więcej niż 4 kanały w użyciu |
[4]dowolna liczba 8-bitowych portów cyfrowych może być używana w trybach 15-bitowych i 16-bitowych bez wpływu na maksymalną częstotliwość próbkowania |
||||||||||
Maksymalna równoważna częstotliwość próbkowania (sygnały powtarzalne; tylko tryb 8-bitowy, tryb ETS) | 2.5 GS/s | 5 GS/s | 10 GS/s | ||||||||
Maksymalna częstotliwość próbkowania (ciągłe przesyłanie strumieniowe USB do pamięci komputera) [5] | USB 3, przy wykorzystaniu oprogramowania PicoScope: 15 do 20 MS/s USB 3, przy wykorzystaniu PicoSDK: 125 MS/s (tryb 8-bitowy) lub 62.5 MS/s (tryby od 12 do 16 bitowe) USB 2, przy wykorzystaniu oprogramowania PicoScope: 8 do 10 MS/s USB 2, przy wykorzystaniu PicoSDK: ~30 MS/s (tryb 8-bitowy) lub ~15 MS/s (tryby od 12 do 16 bitowe) |
||||||||||
Zakresy podstawy czasu (w czasie rzeczywistym) | 1 ns/div do 5000 s/div w 39 zakresach | ||||||||||
Najszybsza podstawa czasu (ETS) | 500 ps/div | 200 ps/div | 100 ps/div | ||||||||
Pamięć buforowa [6] (tryb 8-bitowy) | 128 MS | 256 MS | 512 MS | ||||||||
Pamięć buforowa [6] (≥ tryb 12-bitowy) | 64 MS | 128 MS | 256 MS | ||||||||
Pamięć buforowa [7] (ciągłe przesyłanie strumieniowe) | 100 MS w oprogramowaniu PicoScope | ||||||||||
Bufor przebiegu (liczba segmentów) | 10 000 w oprogramowaniu PicoScope | ||||||||||
Bufor przebiegu (liczba segmentów) przy użyciu pakietu PicoSDK (tryb 8-bitowy) | 250 000 | 500 000 | 1 000 000 | ||||||||
Bufor przebiegu (liczba segmentów) podczas korzystania z pakietu PicoSDK (tryby 12 do 16 bitów) | 125 000 | 250 000 | 500 000 | ||||||||
Początkowa dokładność podstawy czasu | ±50 ppm (0.005%) | ±2 ppm (0.0002%) | ±2 ppm (0.0002%) | ||||||||
Dryf podstawy czasu | ±5 ppm/rok | ±1 ppm/rok | ±1 ppm/rok | ||||||||
Jitter próbkowania | 3 ps RMS, typowo | ||||||||||
Próbkowanie ADC | Jednocześnie na wszystkich włączonych kanałach |
[5]Współdzielone między włączonymi kanałami, zależne od komputera, dostępne częstotliwości próbkowania różnią się w zależności od rozdzielczości.
[6]Współdzielone pomiędzy włączonymi kanałami.
[7]Buforowanie sterownika do dostępnej pamięci komputera podczas korzystania z PicoSDK. Brak limitu czasu trwania przechwytywania.
Wydajność dynamiczna (typowa; kanały analogowe) | ||||||
---|---|---|---|---|---|---|
Przesłuch | Lepiej niż 400:1 dla pełnego pasma (równe zakresy napięcia) | |||||
Zniekształcenia harmoniczne |
tryb 8-bitowy: −60 dB przy 100 kHz pełnej scali wejściowej. |
|||||
SFDR | tryby od 8 do 12-bitowych: 60 dB przy 100 kHz pełnej scali wejściowej. tryby od 14 do 16-bitowych: 70 dB przy 100 kHz pełnej scali wejściowej. |
|||||
Szum (w najbardziej czułym zakresie) | tryb 8-bitowy: 120 μV RMS tryb 12-bitowy: 110 μV RMS tryb 14-bitowy: 100 μV RMS tryb 15-bitowy: 85 μV RMS tryb 16-bitowy: 70 μV RMS |
|||||
Płaskość pasma | (+0.3 dB, –3 dB) od DC do pełnego pasma |
Wyzwalanie (główne dane techniczne) | ||||||
---|---|---|---|---|---|---|
Źródło | Kanały analogowe oraz dla modeli MSO: Kanały cyfrowe od D0 do D15 lub złącze Ext - jeśli w taki wyposażono dany model. | |||||
Tryby wyzwalania | Brak, auto, powtarzanie, pojedyncze, szybkie (pamięć segmentowana) | |||||
Zaawansowane typy wyzwalania (kanały analogowe) | Zboczem, oknem, szerokością impulsu, szerokość impulsu okna, spadkiem, spadkiem okna, interwałem, runt, funkcją logiczną. | |||||
Typy wyzwalania (kanały analogowe, ETS) | Wyzwalanie ETS zboczem narastającym lub opadającym dostępnym tylko w na kanale A w trybie 8-bitowym. | |||||
Czułość wyzwalania (kanały analogowe) | Wyzwalanie cyfrowe zapewnia dokładność 1 LSB aż do pełnego pasma oscyloskopu. | |||||
Czułość wyzwalania (kanały analogowe, ETS) | Przy pełnej paśmie: typowo 10 mV peak to peak | |||||
Typy wyzwalania (wejścia cyfrowe) | Tylko modele MSO: zboczem, szerokością impulsu, spadkiem, interwał, funkcją logiczną, wzórem, sygnałem mieszanym. | |||||
Maksymalne przechwytywanie przed wyzwoleniem | Do 100% przechyconego przebiegu/ekranu. | |||||
Maksymalne opóźnienie po wyzwoleniu | Od zera do 4 miliardów próbek, ustawiane w krokach co 1 próbkę (zakres opóźnienia na najszybszej podstawie czasu 0 – 4 s w krokach co 1 ns). | |||||
Czas przygotowania do ponownego wyzwolenia | Tryb 8-bitowy, typowo: 1 μs na najszybszej podstawie czasu Tryby od 8 do 12 bitów: maksymalnie < 2 μs na najszybszej podstawie czasu Tryby 14 do 16 bitów: maksymalnie < 3 μs na najszybszej podstawie czasu. |
|||||
Maksymalna częstotliwość wyzwalania | 10 000 przebiegów w serii 10 ms, tryb 8-bitowy. |
Wejście wyzwalania zewnętrznego EXT – nie dotyczy modeli MSO | ||||||
---|---|---|---|---|---|---|
Typ złącza | BNC na przednim panelu | |||||
Typy wyzwalania | Zboczem, szerokością impulsu, spadkiem, interwałem, funkcją logiczną. | |||||
Charakterystyka wejścia | 1 MΩ ± 1% || 14 pF ±1.5 pF | |||||
Pasmo przenoszenia | 60 MHz | 100 MHz | 200 MHz | |||
Zakres progu wyzwalania | ±5 V | |||||
Zakres progu wyzwalania | ±5 V, sprzężenie DC | |||||
Dokładność zewnętrznego progu wyzwalania | ±1% pełnej skali. | |||||
Czułość zewnętrznego progu wyzwalania | 200 mV peak to peak | |||||
Sprzężenie | DC | |||||
Ochrona przed przepięciem | ±100 V (DC + AC peak) |
Generator funkcji | ||||||
---|---|---|---|---|---|---|
Standardowe sygnały wyjściowe | Sinus, prostokątny, trójkątny, napięcie DC, narastający, opadający, sinc, Gaussa, półsinus | |||||
Pseudolosowe sygnały wyjściowe | Biały szum, amplituda i offset konfigurowalne w zakresie napięcia wyjściowego. Pseudolosowa sekwencja binarna (PRBS), wybór wysokiego i niskiego poziomu konfigurowalan w zakresie napięcia wyjściowego, możliwość wyboru bit-rateu w zakresie do 20 Mb/s. |
|||||
Standardowa częstotliwość sygnału | 0.025 Hz do 20 MHz | |||||
Tryby przemiatania częstotliwości | W górę, w dół, podwójny z możliwością wyboru częstotliwości startu / zatrzymania i wartośći kroku | |||||
Wyzwalanie | Może wyzwolić zliczoną liczbę cykli przebiegów lub przemiatań częstotliwości (od 1 do 1 miliarda) za pomocą wyzwalacza oscyloskopu, z zewnętrznego źródła wyzwalania lub z oprogramowania. Można również użyć zewnętrznego wyzwalacza do bramkowania wyjścia generatora sygnału. | |||||
Dokładność częstotliwości wyjściowej | Dokładność podstawy czasu oscyloskopu ± rozdzielczość częstotliwości wyjściowej | |||||
Rozdzielczość częstotliwości wyjściowej | < 0.025 Hz | |||||
Zakres napięcia wyjściowego | ±2 V | |||||
Regulacja napięcia wyjściowego | Amplituda sygnału i offset konfigurowalne w kroku co około 0,25 mV w całkowitym zakresie ±2 V | |||||
Płaskość amplitudy | < 1.5 dB to 20 MHz, typowo | |||||
Dokładność DC | ±1% pełnej skali | |||||
SFDR | > 70 dB, 10 kHz sinusoida w pełnej skali | |||||
Rezystancja wyjściowa | 50 Ω ±1% | |||||
Typ złącza | BNC(f) | |||||
Ochrona przed przepięciem | ±20 V |
Generator przebiegów arbitralnych | ||||||
---|---|---|---|---|---|---|
Częstotliwość aktualizacji AWG | 200 MHz | |||||
Rozmiar bufora AWG | 32 kS | |||||
Rozdzielczość AWG | 14 bits (wartość kroku napięcia wyjściowego około 0,25 mV) | |||||
Pasmo AWG | > 20 MHz | |||||
Czas narastania AWG (od 10% do 90%) | < 10 ns (obciążenie 50 Ω) |
Dodatkowe parametry techniczne AWG, w tym tryby przemiatania, typy wyzwalania, dokładność generowanej częstotliwości i rozdzielczość, zakres napięcia, dokładność prądu stałego i charakterystyka wyjściowa, są takie same jak dla standardowego generatora funkcji
Pin do kompensacji sondy pomiarowej | ||||||
---|---|---|---|---|---|---|
Charakterystyka wyjścia | 600 Ω | |||||
Częstotliwość sygnału wyjściowego | 1 kHz | |||||
Poziom napięcia wyjściowego | 3 V peak to peak, typowo | |||||
Ochrona przed przepięciem | 10 V |
Analizator widma | ||||||
---|---|---|---|---|---|---|
Zakres częstotliwości | DC do 60 MHz | DC do 100 MHz | DC do 200 MHz | |||
Tryby wyświetlania | Amplituda, średnia, utrzymanie wartości szczytowej | |||||
Oś Y | Logarytmiczna (dbV, dBu, dBm, dowolna dB) lub liniowa (wolty) | |||||
Oś X | Liniowa lub logarytmiczna | |||||
Funkcje okienkowe | Prostokątne, Gaussa, trójkątne, Blackmana, Blackmana – Harrisa, Hamminga, Hanna, płaskie | |||||
Liczba punktów FFT | Konfigurowalna od 128 to 1 milliona do potęgi 2 |
Kanały matematyczne | ||||||
---|---|---|---|---|---|---|
Dostępne funkcje | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, opóźnienie, średnia, częstotliwość, pochodna, całka, min, max, peak, duty, górnoprzepustowość, dolnoprzepustowość, środkowoprzepustowość, blokowanie pasma | |||||
Operandy | kanały wejściowe A, B, C, D, T (czas), przebiegi referencyjne, liczba Pi, kanały cyfrowe D0−D15, stałe |
Pomiary automatyczne | ||||||
---|---|---|---|---|---|---|
Tryb oscyloskopu | AC RMS, true RMS, częstotliwość, czas cyklu, cykl pracy, średnia DC, szybkość opadania, szybkość narastania, szerokość impulsu niskiego, szerokość impulsu wysokiego, czas opadania, czas narastania, minimum, maksimum, wartość międzyszczytowa | |||||
Tryb analizatora widma | częstotliwość przy maksimum, amplituda przy maksimum, średnia amplituda przy maksimum, całkowita moc, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||||
Wartości statystyczne | minimum, maksimum, średnia, odchylenie standardowe |
DeepMeasure™ [?] Kliknij na znaku zapytania aby dowiedzieć się więcej o tym parametrze | ||||||
---|---|---|---|---|---|---|
Parametry | liczba cykli, czas cyklu, częstotliwość, szerokość impulsu niskiego, szerokość impulsu wysokiego, cykl pracy (impuls wysoki), cykl pracy (impuls niski), czas narastania, czas opadania, undershoot, overshoot, maks. napięcie, min. napięcie, napięcie międzyszczytowe, czas rozpoczęcia, czas zakończenia |
Dekodowanie szeregowe | ||||||
---|---|---|---|---|---|---|
Protokoły | 1-Wire, ARINC 429, CAN, CAN FD, CAN J1939, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1 |
Testowanie z użyciem maski | ||||||
---|---|---|---|---|---|---|
Statystyka | porzeszedł test / oblał test, liczba błędów, całkowita liczba pomiarów | |||||
Tworzenie maski | Narysowana przez użytkownika, Wprowadzona na podstawie tabeli, wygenerowana automatycznie z zarejestrtowanego przebiegu lub importowanego z pliku |
Tryby prezentacji danych na ekranie | ||||||
---|---|---|---|---|---|---|
Interpolacja | liniowa lub sin(x)/x | |||||
Tryby persystencji [?] Kliknij na znaku zapytania aby dowiedzieć się więcej o tym parametrze | kolor cyfrowy, intensywność analogowa, niestandardowy, szybki |
Oprogramowanie | |
---|---|
Oprogramowanie Windows | PicoScope dla Windows PicoSDK Software development kit (SDK) rekomendowane Windows 7, 8 lub 10 recommended (read more) |
Oprogramowanie dla systemu macOS | PicoScope dla macOS Software development kit (SDK) OS versions: see release notes |
Oprogramowanie dla systemu Linuks | PicoScope dla Linux Software development kit (SDK) See Linux Software & Drivers for details of supported distributions |
Języki | chiński (uproszczony), chiński (tradycyjny), czeski, duński, holenderski, angielski, fiński, francuski, niemiecki, grecki, węgierski, włoski, japoński, koreański, norweski, polski, portugalski, rumuński, rosyjski, hiszpański, szwedzki, turecki |
Informacje ogólne | ||||||
---|---|---|---|---|---|---|
Zawartość dostawy | Wybrany model oscyloskopu serii PicoScope 5000D 1 szt. x TA155 Kabel USB 3.0, długość 1.8m - wysokiej jakości Modele z pasmem 60 MHz: 2 lub 4 szt. x TA375 - Pasywna sonda pomiarowa 100MHz Modele z pasmem 100 MHz: 2 lub 4 szt. x TA375 - Pasywna sonda pomiarowa 100MHz Modele z pasmem 200 MHz: 2 lub 4 szt. x TA386 - Pasywna sonda pomiarowa 200MHz Modele 4-kanałowe: 1 szt. x PS011 - Zasilacz 5V, 3.0A Modele MSO: 1 szt. x TA136 - 20 przewodowy kabel do sygnałów cyfrowych Modele MSO: 2 kpl. x TA139 - Klipsy testowe do oscyloskopów MSO (12 szt.) Instrukcja uruchomienia |
|||||
Łączność z komputerem | USB 3.0 SuperSpeed (Kompatybilny z USB 2.0 | |||||
Wymagania dotyczące zasilania | Modele 2-kanałowe: zasilanie z pojedynczego portu USB 3.0 Modele 4-kanałowe: Zasilacz AC (dostarczany w zestawie). Przy użyciu tylko 2 kanałów (plus kanały MSO - jeśli model jest w nie wyposażony) można zasilać z pojedynczego portu USB 3.0 lub portu ładującego dostarczającego prąd o wartośći 1.2A. |
|||||
Wymiary | 190 x 170 x 40 mm wliczając złącza | |||||
Waga | < 0.5 kg | |||||
Zakres temperatury | Temperatura pracy: 0 do 40 °C 15 do 30 °C dla wskazanych wartośći parametrów po wcześniejszym 1 godzinnym wygrzewaniu Temperatura przechowywania: –20 do +60 °C |
|||||
Zakres wilgotności | Wilgotność pracy: 5 do 80 %RH bez kondensacji Wilgotność przechowywania: 5 do 95 %RH bez kondensacji |
|||||
Parametry środowiskowe | Do wysokości 2000 m i 2 stopnia zanieczyszczenia EN61010 | |||||
Atesty bezpieczeństwa | Zaprojektowane zgodnie z EN 61010-1:2010 | |||||
Atesty EMC | Testowany zgodnie z EN61326-1:2013 i FCC część 15, podczęść B | |||||
Atesty środowiskowe | Zgodny z RoHS i WEEE | |||||
Wymagania dotyczące komputera | Procesor, pamięć i miejsce na dysku: zgodnie z wymaganiami systemu operacyjnego Port(y): USB 3.0 lub USB 2.0P | |||||
Gwarancja | 5 lat |
Dane techniczne
Pasmo analogowe | 60 MHz |
Liczba kanałów analogowych | 2 |
Liczba kanałów cyfrowych MSO | 16 |
Rozdzielczość pionowa | Konfigurowalna od 8 do 16 bitów |
Częstotliwość próbkowania | 1 GS/s |
Wielkość bufora | 128 MS |
Wersja USB | 3.0 |
Dodatkowe | Generator arbitralny (AWG) |
