Oscyloskop PicoScope 5462E

Informacje o produkcie

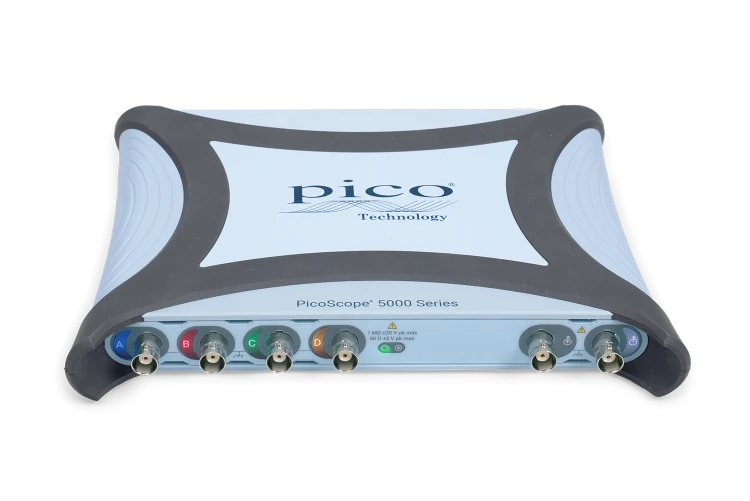

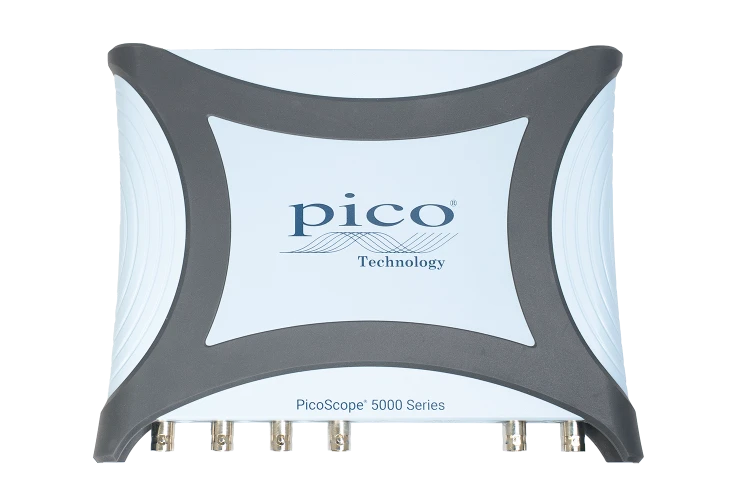

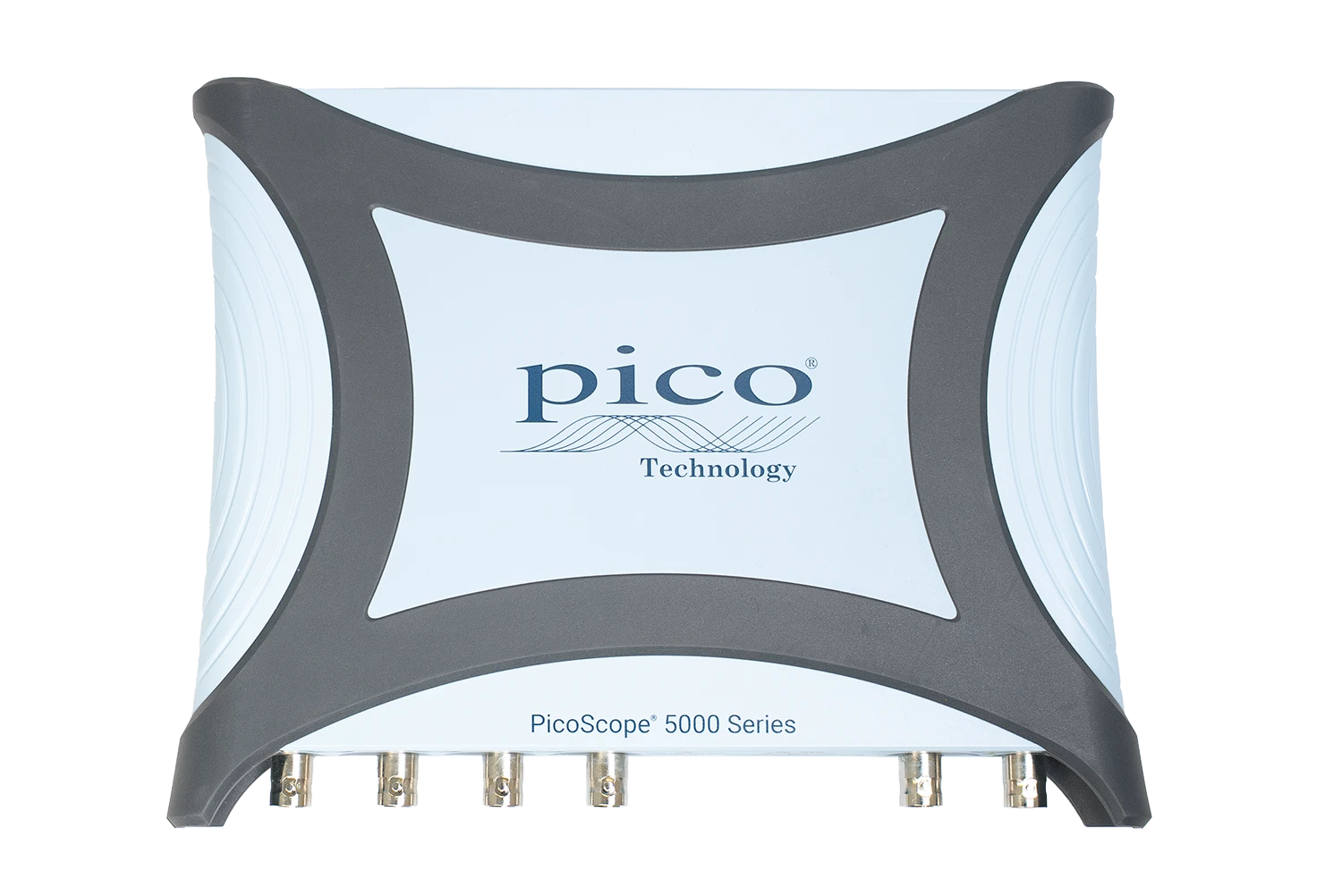

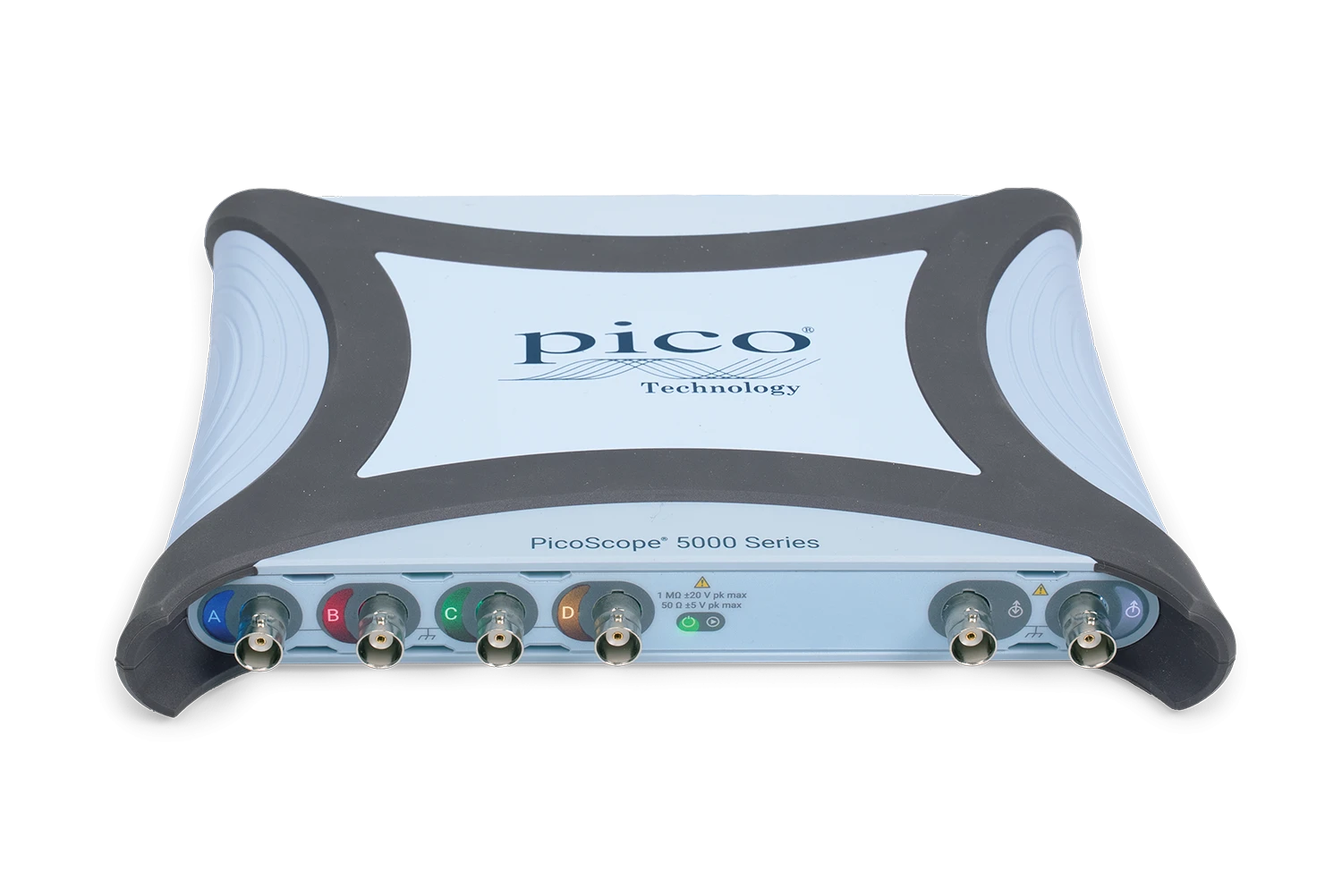

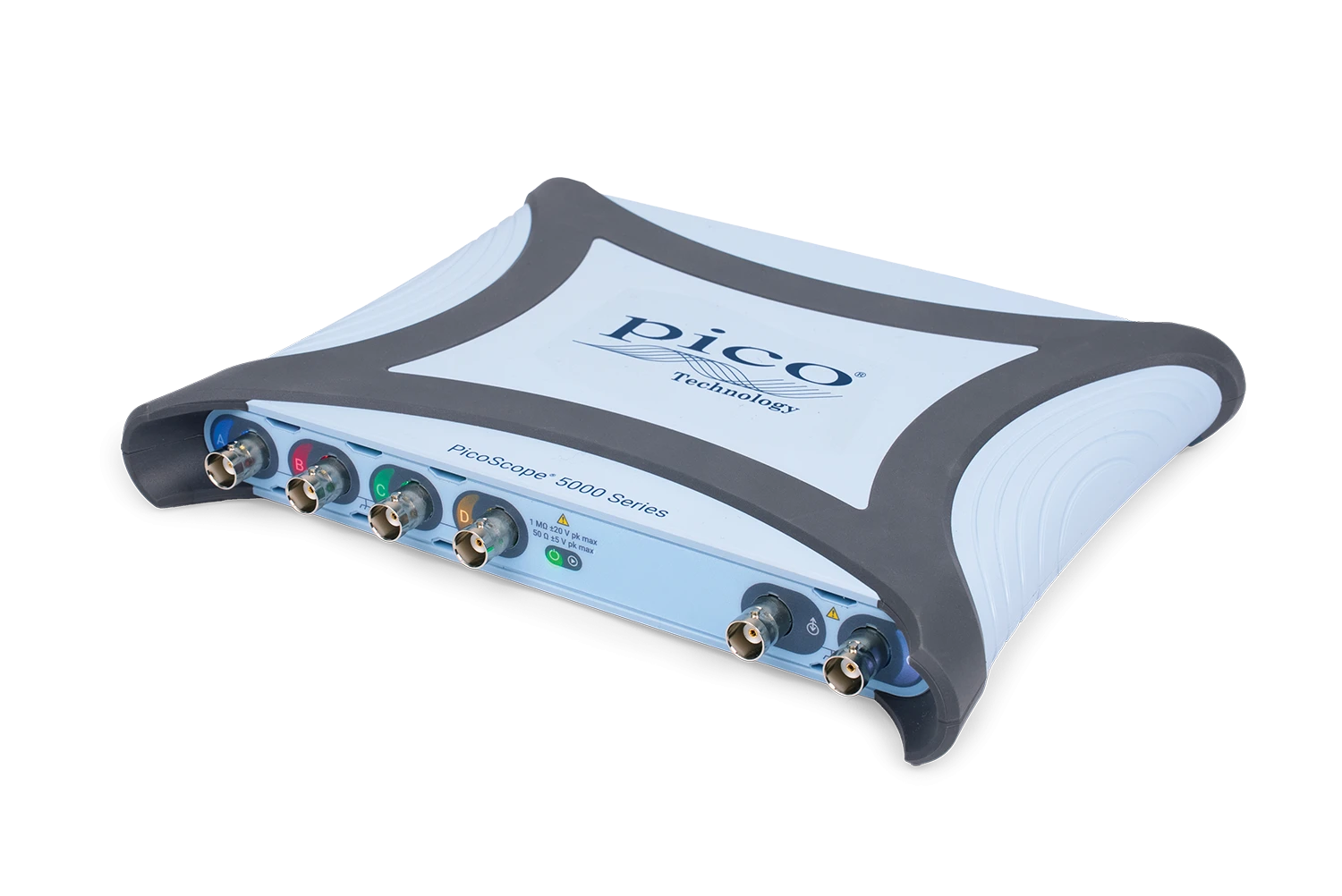

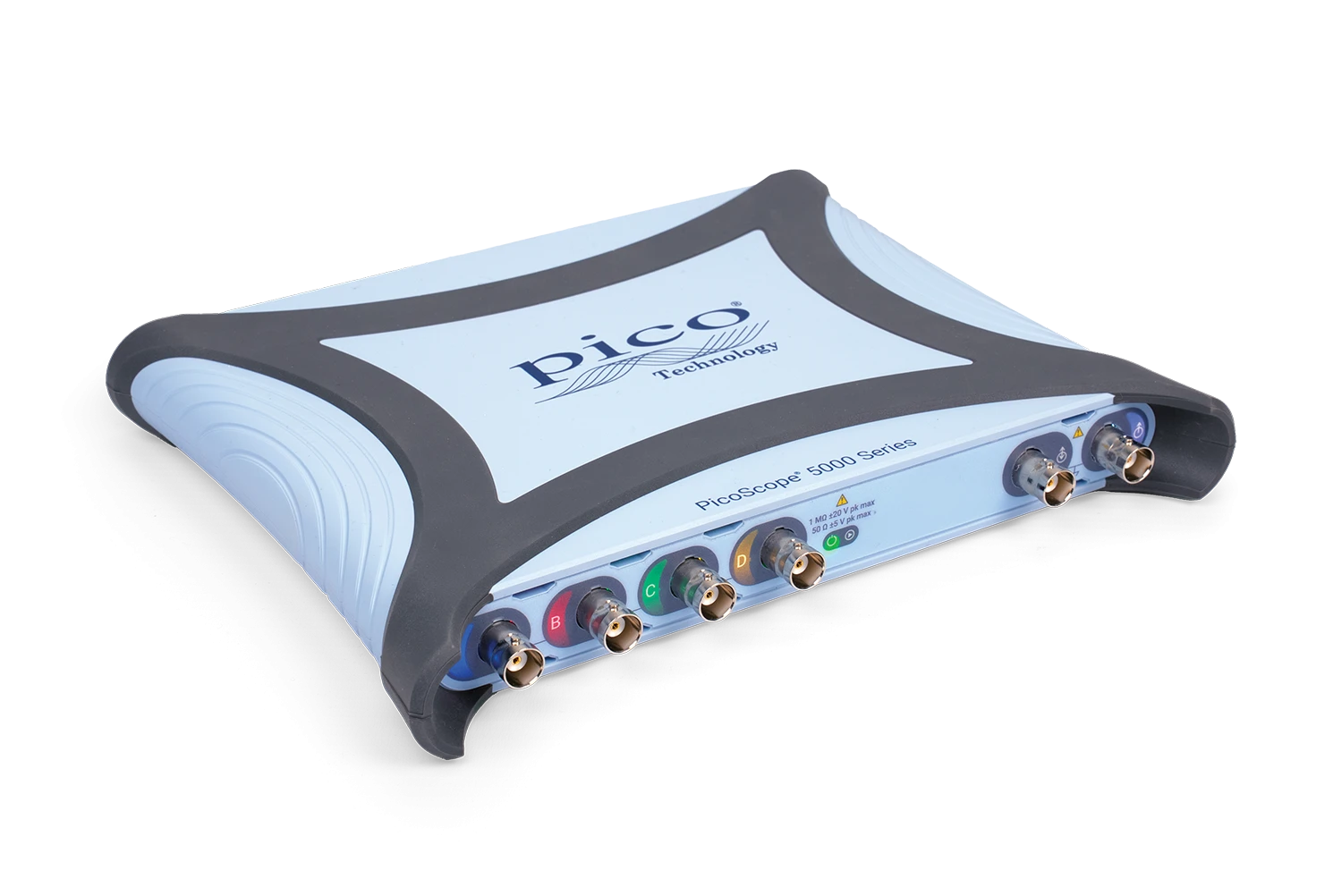

PicoScope 5000E Series – precyzyjne 16-bitowe oscyloskopy USB

Seria PicoScope 5000E to czterokanałowe oscyloskopy USB zaprojektowane do precyzyjnych pomiarów sygnałów niskopoziomowych. Oferują rozdzielczość 16 bitów, niski poziom szumów, wysoki zakres dynamiczny oraz możliwość pracy z pasmem do 500 MHz w modelach PicoScope 5000E Plus.

16-bitowa rozdzielczość i niski poziom szumów

Dzięki 16-bitowej rozdzielczości na każdym z 4 kanałów seria PicoScope 5000E pozwala rejestrować małe sygnały, tętnienia zasilania, zniekształcenia oraz subtelne przejścia napięciowe rzędu miliwoltów.

Poziom szumów od 22 µV RMS sprawia, że nawet sygnały o bardzo małej amplitudzie pozostają czytelne i mierzalne. W praktyce oznacza to większą pewność przy analizie zasilaczy, czujników, torów analogowych i układów mixed-signal.

PicoScope 5000E Plus – dwa oscyloskopy w jednym

Modele PicoScope 5000E Plus oferują przełączaną rozdzielczość 8/16 bitów. Tryb 16-bitowy zapewnia wysoką precyzję pomiarów napięciowych, a tryb 8-bitowy odblokowuje większe pasmo, wyższą szybkość próbkowania i głębszą pamięć.

Technologia FlexRes®

FlexRes® pozwala dopasować oscyloskop do zadania: większa rozdzielczość do pomiarów analogowych albo większa szybkość do szybkich zboczy, magistral cyfrowych i stanów przejściowych.

Wysoka wydajność, głęboka pamięć

W modelach Plus pasmo dochodzi do 500 MHz w trybie 8-bitowym, a szybkość próbkowania do 5 GS/s. Pamięć przechwytywania do 2 GS pozwala rejestrować długie pakiety danych z wysoką rozdzielczością czasową.

Segmentacja pamięci ułatwia analizę wielu akwizycji, testy masek, uśrednianie przebiegów oraz pracę w trybach persistence.

Wejścia, wyjścia i wskaźniki PicoScope 5000E

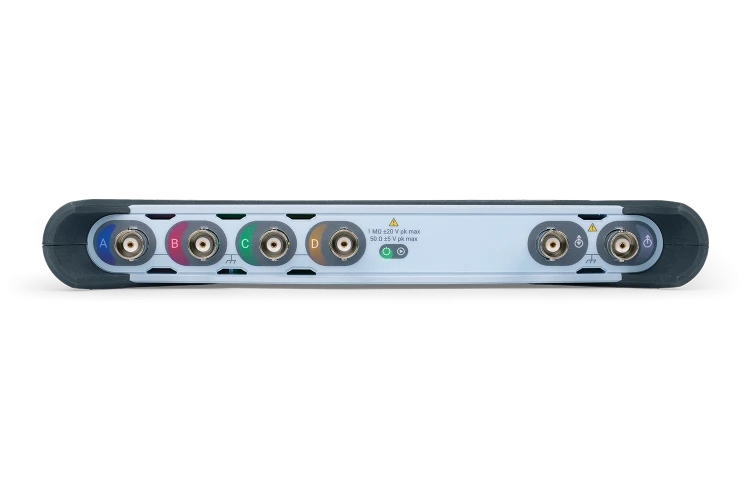

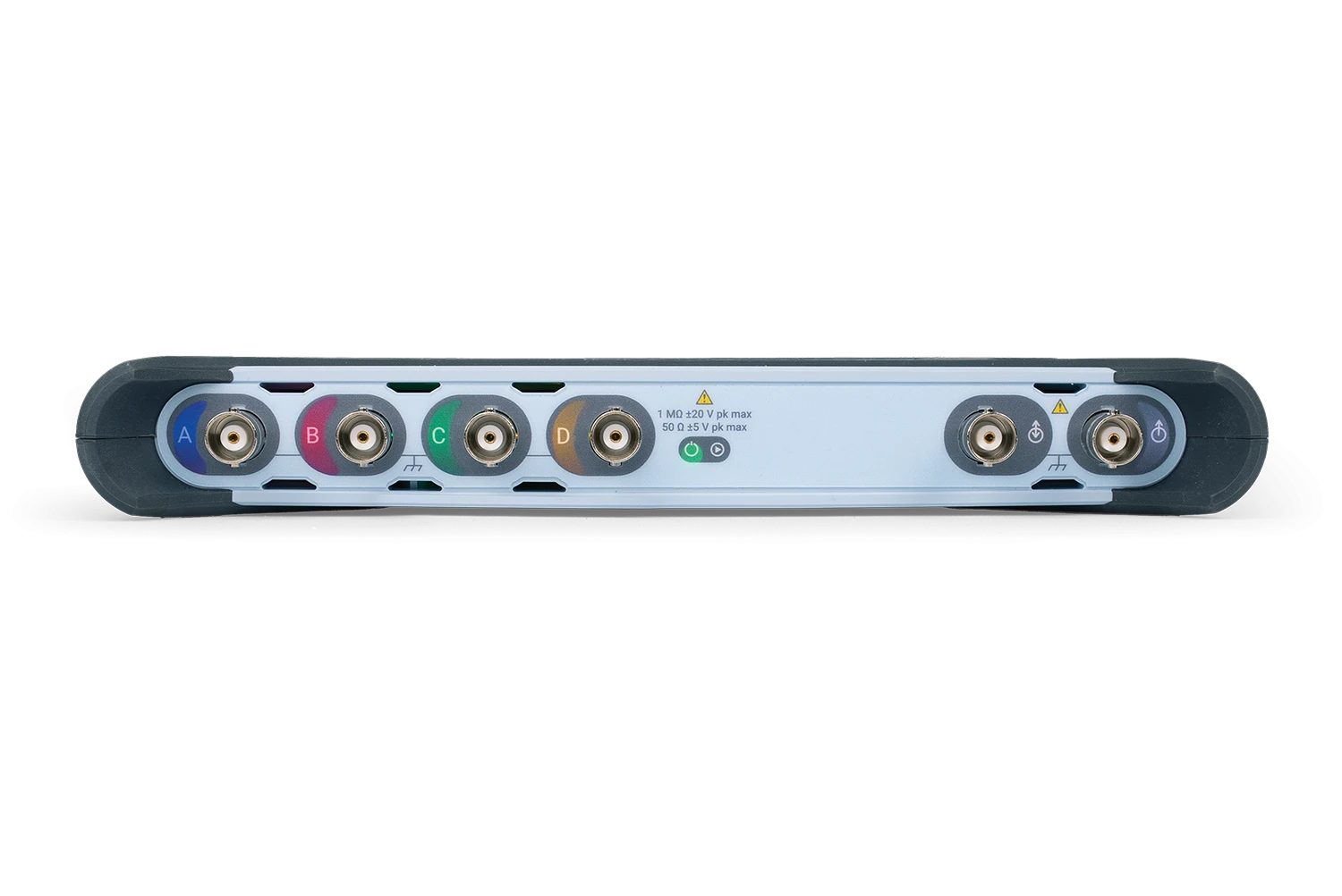

Przedni panel

Panel przedni zawiera 4 kanały analogowe BNC, a w wersjach MSO także 16 wejść cyfrowych. Dostępne są również wyjście generatora funkcyjnego/AWG oraz wejście/wyjście AUX trigger. Kolorowe diody LED przy kanałach pomagają szybko powiązać złącza z przebiegami w PicoScope 7.

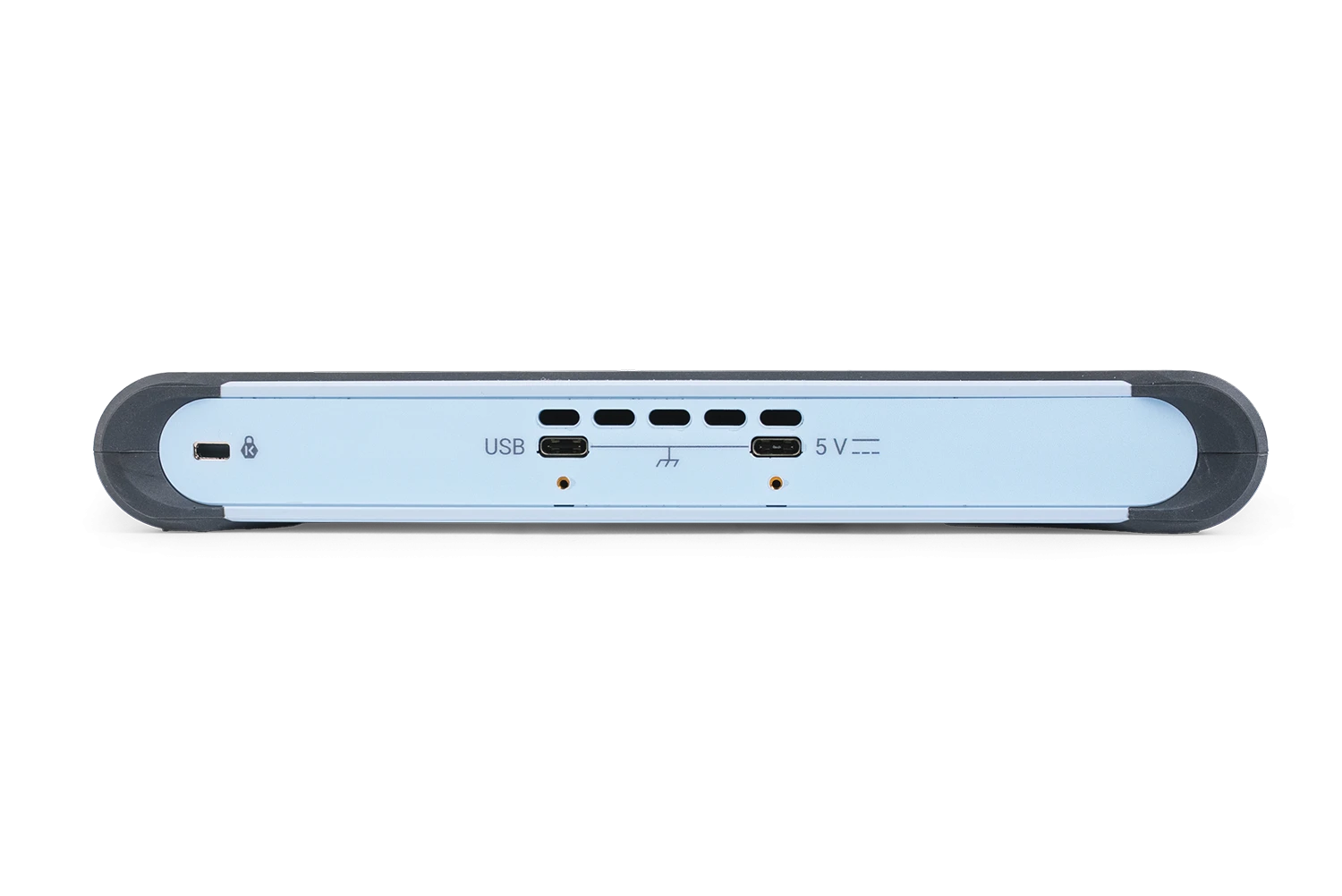

Tylny panel i USB-C

Z tyłu znajduje się gniazdo zabezpieczające Kensington NanoSaver®, port USB-C do danych i zasilania oraz dodatkowy port USB-C 5 V do zasilania zewnętrznego, gdy komputer nie zapewnia pełnej mocy.

Połączenie USB-C SuperSpeed umożliwia szybki transfer danych i wygodną pracę w terenie. PicoSDK obsługuje ciągłe przesyłanie strumieniowe USB do komputera z szybkością ponad 300 MS/s.

Przenośna analiza mixed-signal

PicoScope 5000E mieści wysoką wydajność w lekkiej, kompaktowej obudowie. Urządzenie można zasilać i obsługiwać jednym kablem USB-C, wykorzystując komputer jako ekran, pamięć i centrum analizy.

Modele MSO

Wersje MSO dodają 16 kanałów cyfrowych. Pozwala to korelować sygnały analogowe i cyfrowe w jednej akwizycji, grupować wejścia cyfrowe jako magistrale oraz dekodować wiele protokołów równolegle.

Możliwe jest jednoczesne dekodowanie danych na kanałach analogowych i cyfrowych — do 20 kanałów danych. To przydatne przy analizie SPI, I²C, CAN, LIN, FlexRay i innych magistral.

Generator funkcyjny i AWG

Każdy PicoScope 5000E ma wbudowany generator funkcyjny oraz generator przebiegów arbitralnych AWG. Można generować sinus, prostokąt, trójkąt, przebiegi Gaussa, PRBS oraz własne przebiegi.

AWG pozwala narysować przebieg ręcznie, skopiować go z zarejestrowanego sygnału albo zaimportować z pliku CSV. Generator może być wyzwalany m.in. z triggera oscyloskopu, wejścia AUX, testu maski lub warunku pomiarowego.

PicoScope 7 – analiza, pomiary i debug

Oprogramowanie PicoScope 7 wykorzystuje ekran i moc obliczeniową komputera. Umożliwia jednoczesne wyświetlanie przebiegów, widma FFT, tabel dekodowania magistral, pomiarów automatycznych i statystyk.

Persistence Mode

Tryb persistence nakłada nowe i stare przebiegi, dzięki czemu łatwiej zauważyć glitche, dropouty, jitter i inne zdarzenia pojawiające się sporadycznie. Sprzętowa akceleracja HAL4 pozwala uzyskać do 300 000 przebiegów/s w trybie fast persistence.

DeepMeasure™

DeepMeasure wykonuje automatyczne pomiary parametrów impulsów i cykli, takich jak szerokość impulsu, czas narastania, częstotliwość czy napięcie. Wyniki dla nawet miliona cykli można sortować, analizować i eksportować do CSV.

FFT i analiza widmowa

Wbudowany analizator widma FFT pomaga szukać szumów, przesłuchów i zniekształceń. Dostępne są pomiary m.in. THD, THD+N, SNR, SINAD i IMD, a liczba punktów FFT może sięgać 1 miliona.

Maski, alarmy i akcje

Testy masek pozwalają porównywać sygnał z przebiegiem referencyjnym. PicoScope może zliczać błędy, zapisywać przebiegi po naruszeniu maski, odtwarzać alarm dźwiękowy, uruchamiać skrypt lub eksportować dane.

Najważniejsze parametry techniczne

Źródło informacji i grafik: Pico Technology – strona produktu PicoScope 5000E Series.
