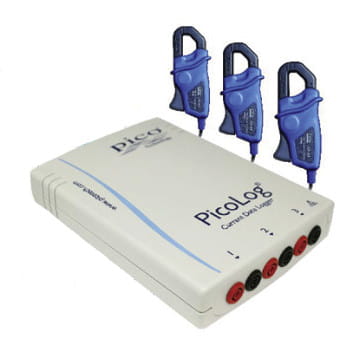

PicoLog CM3 - rejestratora natężenia prądu + 3 x TA138

Picolog Cloud® już dostępny

.

Opierając się na sprawdzonej strukturze oprogramowania PicoLog 6, PicoLog Cloud to bezpłatne uaktualnienie, które wprowadza wiele wspaniałych nowych funkcji, które rozszerzają możliwości korzystania z rejestratora danych Pico. PicoLog Cloud umożliwia wszystkim obecnym rejestratorom Pico i oscyloskopom czasu rzeczywistego przechwytywanie i przesyłanie danych bezpośrednio do naszej nowej bezpłatnej usługi w chmurze z której można je udostępniać za pośrednictwem łącza do dowolnej przeglądarki na komputerze, telefonie lub tablecie w dowolnym miejscu na świecie. Ponadto można użyć interfejsu API, który umożliwia przesyłanie danych przechwytywania na żywo z chmury do bazy danych lub programu innej firmy.

Trzykanałowy rejestrator danych

PicoLog CM3 to trzykanałowy rejestrator danych, który wykorzystuje standardowe cęgi prądowe. Oferuje łatwe podłączenie do komputera przez port USB lub Ethernet. Oprogramowanie PicoLog 6 dostarczane jest w zestawie. Można stosować do rejestracji prądu zmiennego w szerokiej gamie aplikacji.

• Nadaje się do rejestracji prądu zmiennego w jedno- lub trójfazowych instalacjach
• Pomiar jest nieinwazyjny
• Wysoka rozdzielczość i dokładność pomiaru
• Zasilany z złącza USB lub portu Ethernet (PoE)
• Interfejsy USB i Ethernet
• Możliwość podłączenia kilku rejestratorów do jednego komputera

Nieinwazyjne cęgi prądowe

Rejestrator PicoLog CM3 mierzy prąd za pomocą standardowych cęg prądowych AC. Cęgi te mają otwierane szczęki, dzięki czemu można je zainstalować w kilka sekund bez fizycznego podłączenia do przewodów wysokiego napięcia. Cęgi prądowe AC nie wymagają zasilania ani baterii, więc są idealne do długoterminowego monitorowania i rejestrowania zużycia energii. Pico dostarcza standardowo cęgi prądowe 200 A AC. Jeśli potrzebujesz mierzyć wyższe prądy, chętnie doradzimy, jakie cęgi będą pasować do Twojej aplikacji.

Interfejs USB i Ethernet do lokalnej lub zdalnej rejestracji

Dzięki interfejsom USB i Ethernet, PicoLog CM3 może być używany w różnych sytuacjach. Jeśli potrzebujesz przenośnego instrumentu, który może być używany w różnych lokalizacjach i który jest szybki w konfiguracji i łatwy w obsłudze, po prostu podłącz laptopa do PicoLog CM3 przez port USB. Nie jest wymagane zewnętrzne zasilanie, ponieważ CM3 jest zasilany z portu USB.

Potrzebujesz monitorować sytuację przez kilku godzin lub dni w zdalnej lokalizacji?

Podłącz PicoLog CM3 do wolnego portu w sieci, a następnie uzyskaj do niego zdalny dostęp z sieci LAN lub przez Internet. Podczas korzystania z Ethernetu CM3 może być zasilany przez Power over Ethernet (PoE) lub przez złącze USB. Należy pamiętać, że oprogramowanie do rejestrowania danych PicoLog 6 obsługuje tylko połączenie Ethernet w systemie Windows.

Gwarancja

Rejestrator objęty jest 5 letnią gwarancją.

Specyfikacja techniczna rejestratora PicoLog CM3

* PicoLog 6 dla systemu Linux jest dystrybuowany jako AppImage, więc można go zainstalować bez uprawnień administratora: więcej informacji można znaleźć na stronie appimage.org . Oprogramowanie zostało przetestowane na Red Hat, OpenSUSE i Ubuntu.

Oprogramowanie do rejestracji danych PicoLog 6

PicoLog 6 to kompletny pakiet oprogramowania do obsługi rejestratorów Pico Technology i gromadzenia danych. Zapewnia użytkownikom wizualny, łatwy w obsłudze interfejs umożliwiający szybkie konfigurowanie prostych jak i złożonych systemów rejestrujących, rejestrowanie, przeglądanie i analizowanie danych.

• Zbieranie i wyświetlanie danych w czasie rzeczywistym
• Wizualna konfiguracja rejestratorów i kanałów ułatwiająca obsługę
• Oprogramowanie dostępne dla systemów Windows 8, 10 i 11, macOS, Linux i RaspberryPi OS
• Praktycznie nieograniczona pojemność rejestrowania (jedynym ograniczeniem jest dostępna przestrzeń na dysku twardym)
• Solidny format bazy danych minimalizuje utratę czy uszkodzenie danych
• Proste i złożone programowalne alarmy
• Kanały można skalować za pomocą tabeli wzorcującej lub równania matematycznego
• Do 4 niezależnych osi wykresu
• Dane można eksportować jako plik CSV, obraz ze schowka czy plik PDF
• Obsługuje wiele różnych rejestratorów danych PicoLog i oscyloskopów PicoScope na tym samym komputerze

Pobierz teraz bezpłatnie PicoLog 6 ze strony https://www.picotech.com/downloads .

Łatwa nawigacja

Prosty pionowy pasek menu po lewej stronie ekranu zapewnia stały dostęp do głównych menu programu i trybów widoku PicoLog 6 bez wstrzymywania rejestracji.

Stały pionowy pasek nawigacji umożliwia dostęp do następujących menu:

• Menu konfiguracji urządzenia i rejestracji
• Menu przeglądarki zapisanych plików
• Menu ustawień programu

Poziomy pasek menu

W poziomym pasku menu dostępne są funkcje konfiguracji urządzenia i parametrów rejestracji, widok wykresu i widok tabeli, zapewniające wizualnie inteligentny sposób zarządzania konfiguracją i rejestracją danych dla wielokanałowego systemu akwizycji, nawet w przypadku wielu różnych rejestratorów danych PicoLog jak i oscyloskopów PicoScope z włączonymi setkami kanałów.

Widok konfiguracji urządzenia

W widoku konfiguracji urządzenia można natychmiast zobaczyć stan przyrządów składających się na system akwizycji, ustawienia kanałów czy dokonać konfiguracji kanału matematycznego. Dla każdego wykrytego urządzenia w tym widoku pojawia się obraz urządzenia, pokazujący, które kanały są włączone. Konfiguracje urządzeń można po prostu przenosić lub kopiować, aby ułatwić tworzenie większych konfiguracji obejmujących wiele instrumentów, zamieniać urządzenia podczas rejestracji lub udostępniać konfiguracje.

Na tym ekranie można przeglądać i dostosowywać ustawienia, takie jak dodawanie osi wykresu, współczynnik skalowania na kanał, alarmy, notatki, adnotacje na wykresach, nazewnictwo i kolor kanałów, tryb próbkowania czy interwał próbkowania.

Podgląd danych na żywo w widoku wykresu

Wyświetlanie danych na wykresie ma fundamentalne znaczenie w zastosowaniach do gromadzenia danych. Widok wykresu PicoLog 6 ułatwia przeglądanie przechwyconych danych, powiększanie i przesuwanie dużych zbiorów danych, zapisywanie historii alarmów i wyświetlanie informacji o wystąpieniu alarmów. Umożliwia także opisywanie wykresu swoimi notatkami i obserwacjami.

Dodanie dodatkowych osi wykresu jest również niezbędne w zastosowaniach rejestracji wielokanałowej, gdzie jednostki miary są różne dla każdego kanału lub gdy kanały mierzą wartości na przeciwnych końcach zakresu. Na przykład, równoczesny pomiar temperatury wewnętrznej pieca przekraczającej 1000°C i temperatury otoczenia w tym samym czasie wymaga dwóch osi, aby widoczne były szczegóły obu osi. Jednocześnie można wyświetlić maksymalnie cztery osie z różnymi zakresami.

Podgląd danych na żywo w widoku tabeli

Widok tabeli to naprawdę przydatna nowa funkcja, która umożliwia przeglądanie tabelarycznych danych liczbowych w formacie arkusza kalkulacyjnego. Widok tabeli umożliwia nie tylko przeglądanie bieżących danych z bieżącego zbioru danych, ale umożliwia także przeglądanie danych tabelarycznych zapisanych w innych plikach.

Konfigurując widok tabeli, istnieje możliwość dodania do każdego kanału 4 parametrów statystycznych do wyboru; ostatnia próbka, minimum, maksimum i średnia. Ponadto należy określić wyjściową częstotliwość próbkowania, co pozwala określić częstotliwość obliczania wierszy tabeli.

Konfigurowanie kanałów i osi

Menu Kanały i Osie znajdujące się po lewej stronie okna jest widoczne zarówno w ustawieniach urządzenia, jak i w widokach wykresu i tabeli. Po włączeniu kanału i potwierdzeniu ustawień można szybko sprawdzić stan jego połączenia, stan alarmu i bieżący pomiar na żywo. W tym menu można także konfigurować alarmy, przeglądać adnotacje na wykresach i przechwytywać informacje.

Alarmy i adnotacje

Przykładowo w trakcie rejestracji temperatury hodowli mikrobiologicznej w inkubatorze czy pomiaru obciążeń betonowego mostu podczas silnego wiatru; przydatne jest powiadomienie, gdy odczyt przekroczy akceptowalne tolerancje. W oprogramowaniu PicoLog 6 można ustawić alarm ostrzegający użytkowników, gdy parametr przekroczy zakres. Można to skonfigurować tak, aby odtwarzało dźwięk, wyświetlało alerty wizualne na ekranie, uruchamiało określoną aplikację, taką jak klient poczty e-mail lub SMS i automatycznie dodawało adnotacje do rejestrowanego wykresu, aby zaznaczyć, kiedy wystąpił alarm i czas jego trwania.

Alarmy w oprogramowaniu PicoLog 6 mogą również wyzwalać wyjście cyfrowe jeśli urządzenie jest w nie wyposażone,  takich jak seria rejestratorów napięcia PicoLog 1000, ADC-24 i DrDAQ. Można nawet wyzwolić wyjście cyfrowe z jednego z tych urządzeń w oparciu o stan alarmowy z innego podłączonego rejestratora bez wyjść cyfrowych, np takiego jak rejestrator temperatury TC-08.

Kanały matematyczne

Niektóre aplikacje wymagają rejestracji i wykreślenia obliczonego parametru zawierającego dane z jednego lub większej liczby kanałów pomiarowych. PicoLog 6 jest wyposażony w narzędzie do tworzenia równań umożliwiające wykonywanie prostych obliczeń, takich jak A – B, lub bardziej złożonych wykorzystujących takie funkcje jak log, sqrt, abs, round, min, max, średnia i mediana. Kanały matematyczne są traktowane jak każdy normalny kanał, więc można na nich wykonywać funkcje takie jak alarmy, wykresy i adnotacje.



Solidny format pliku danych

Sercem oprogramowania PicoLog 6 jest system plików, który przechowuje dane przechwytywane na żywo bezpośrednio w solidnej bazie danych, a nie w pojedynczym pliku podatnym na utratę i uszkodzenie danych. Jeśli komputer zostanie wyłączony i ponownie uruchomiony, PicoLog utraci dane tylko z okresu w którym był wyłączonyi, a system plików rozpocznie ponowne zapisywanie przechwyconych danych bez uszkodzenia pliku.

System plików pozwala również na praktycznie nieograniczoną wielkość zbioru danych, który można zostać zapisany – jedynie rozmiar dysku twardego w komputerze jest ograniczeniem!

Kolejnym istotnym parametrem oprogramowania PicoLog jest natywna obsługa 32-bitowego i 64-bitowego systemu Windows, oraz różnych dystrybucji Linuksa (tylko 64-bitowego) i macOS. Nowy format pliku .picolog jest kompatybilny ze wszystkimi systemami operacyjnymi.

Ponieważ każdy może bezpłatnie pobrać i zainstalować oprogramowanie PicoLog 6, można udostępniać zapisane pliki .picolog współpracownikom, klientom i dostawcom w celu ich późniejszej analizy w trybie offline.



Eksportowanie danych

W przypadku eksportowania danych, dostępnych jest kilka opcji. Najpierw należy zapisać plik .picolog i zakończyć akwizycję. Plik można zapisać z niestandardowymi znacznikami wyszukiwania, ułatwiającymi ich późniejszą kategoryzację i lokalizację.

Eksportowanie dużych zbiorów danych do pliku CSV może często być kłopotliwe ze względu na ograniczenia rozmiaru pliku, dlatego oprogramowanie PicoLog 6 zawiera zestaw opcji eksportu umożliwiających zawężenie rozmiaru całego zbioru danych. Należą do nich downsampling, wybór kanałów do eksportu, a nawet ograniczenie regionu eksportu do powiększonego obszaru na ekranie.

PicoLog 6 zawiera funkcję zrzutu ekranu do pliku PDF: należy wybrać cały przechwycony obraz albo powiększony obszar zainteresowania. Eksport do formatu PDF obejmuje również historię wyzwalania alarmów, adnotacje, konfigurację kanałów i notatki dotyczące przechwytywania, dając pełny raport przechwytywania.



Rejestratory danych PicoLog obsługują teraz komputery Raspberry Pi

Rejestratory danych Pico Technology świetnie sprawdzają się po podłączeniu za pomocą portu USB do komputerów z systemem Windows, macOS i Linux. Teraz dzięki obsłudze systemu operacyjnego Raspbian na procesorach armhf oprogramowanie PicoLog 6 można uruchomić na komputerze jednopłytkowym Raspberry Pi.

Zoptymalizowane i przetestowane na nowym komputerach jednopłytkowych Raspberry Pi 4 oraz 3B i 3B+ na Raspbian Stretch, programowanie do rejestrowania danych PicoLog 6 zapewnia wizualny, łatwy w obsłudze interfejs, umożliwiający szybkie konfigurowanie prostych lub złożonych akwizycji, pozwala przeglądać i analizować dane. To to samo, w pełni funkcjonalne oprogramowanie, które działa w systemach Windows, macOS i Linux.

W połączeniu z Raspberry Pi oprogramowanie PicoLog 6 zwiększa elastyczność i otwiera nowe sposoby wykorzystania rejestratorów danych Pico:

• można teraz podłączyć rejestrator do Raspberry Pi, odłączyć klawiaturę, mysz i ekran, aby stworzyć niedrogi, samodzielny rejestrator przechowujący przechwycone dane lokalnie na karcie SD Raspberry Pi
• co więcej, podłączając Raspberry Pi przez sieć Wi-Fi lub Ethernet, można podłączyć dowolny rejestrator Pico do Internetu. Do którego można następnie uzyskać zdalny dostęp za pomocą ogólnodostępnego serwera VNC i przeglądarki VNC o otwartym kodzie źródłowym
• ...a co jeszcze lepsze, wykorzystanie funkcji Power over Ethernet (PoE) w Raspberry Pi 3B+ w połączeniu z PoE PiHAT nie tylko eliminuje potrzebę zewnętrznego zasilacza i zasilanego koncentratora USB, ale także umożliwia podłączenie rejestratora do Internetu w dowolnym miejscu w tym samym czasie
