Generator PicoSource AS108

Dostępność: na wyczerpaniu

Wysyłka w: 7 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 31 805,34 zł

Cena regularna:

31805.34

Cena netto: 25 858,00 zł

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Kod produktu: PQ163

Informacje o produkcie

PicoSource AS108

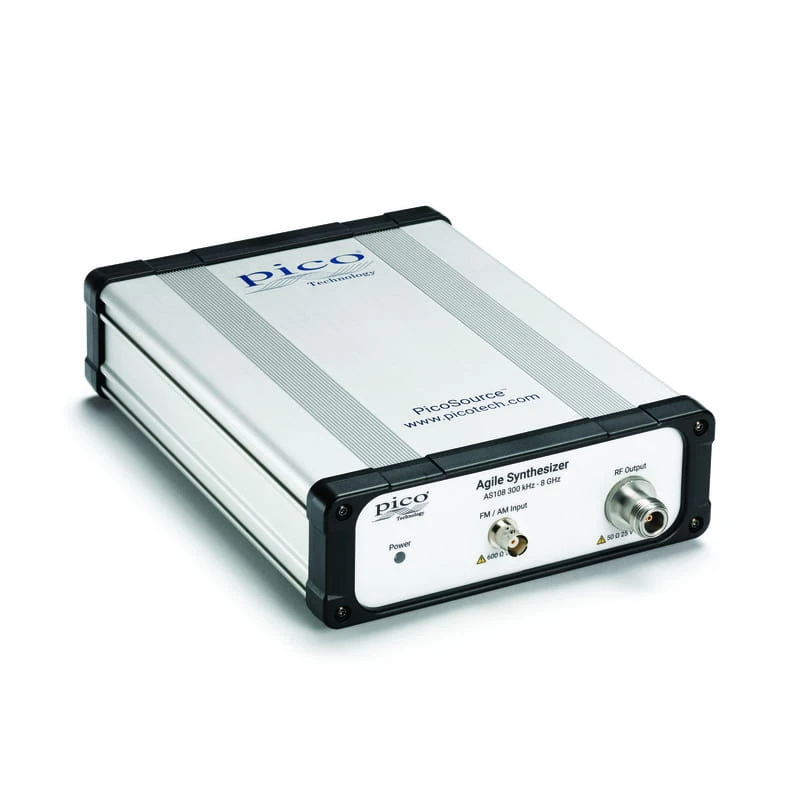

three-quarter view of AS108 Agile Synthesizer shown with PC software screenshot

Profesjonalna i przenośna wydajność w super cenie

PicoSource ™ AS108 Agile Synthesizer generuje sygnały, aby spełnić wymagania zarówno zastosowań stacjonarnych, jak i zintegrowanych modułów. Szeroki zakres częstotliwości od 300 kHz do 8 GHz, szybkie nastawy i programowalna faza, częstotliwość i amplituda predysponują to urządzenie go do szerokiego zakresu zastosowań. Dodatkowym atutem są dobra cena, niewielkie rozmiary i wymagane na zasilanie w zakresie 12 do 15V.

AS108 ma profesjonalną wydajność, która jest skuteczna zarówno w zastosowaniach statycznych, jak i dynamicznych, co czyni go narzędziem do użytku stacjonarnego lub terenowego dla programistów, naukowców, nauczycieli, studentów oraz techników serwisowych czy instalacyjnych. Jego szybkość, zewnętrzne odniesienie zegara, możliwości wyzwalania i programowany przez użytkownika trybu włączania - wszystko to pozwala zintegrować go w systemach, takich jak testy automatyczne, instalacje bezzałogowe czy wielosygnałowe stymulacje.

AS108 to w pełni funkcjonalny sterowany przez USB syntezator sygnału modulującego wektor (IQ). Jest dostarczany z przejrzystym, łatwym i wydajnym interfejsem użytkownika pozwalającym kontrolowanie amplitudy, częstotliwości i sprawności fazowej; w tym modulacje, przemiatanie, przeskakiwanie i tryby list z Microsoft Windows. Wiele syntezatorów może być kontrolowanych niezależnie z kilku wersji oprogramowania uruchomionych jednocześnie na jednym komputerze PC. Możliwe jest również zdalne sterowanie za pomocą dołączonego API.

Specyfikacja techniczna

Specyfikacja ogólna
Warunki standardowe to temperatura otoczenia pomiędzy 15°C a 30°C, 20 minut po włączeniu zasilania.

Fala nośna

Parametr

Zakres obowiązywania i wartości

Stan

Zakres częstotliwości

300 kHz do 8.192 GHz

Rozdzielczość częstotliwości

300 kHz do 125 MHz	1 Hz
> 125 MHz do 4 GHz	10 Hz
> 4 GHz	20 Hz

Czas ustalania częstotliwości

55 μs maksymalny

50 μs typowy

do ±10 ppm

Dokładność częstotliwości (wewnętrzne odniesienie)

±5 ppm

Zakres mocy wyjściowej

−15 dBm do +15 dBm

Rozdzielczość mocy wyjściowej

0.1 dBm

Dokładność ustawienia mocy wyjściowej

±1.5 dB

dopasowanie wyjściowe (VSWR)

1.8:1 maksimum

1.4:1 typowo

Czas ustalania się amplitudy wyjściowej

do ±1 dB	25 μs maksimum
do ±0.1 dB	200 μs maksimum

Ochrona wyjścia

25 V DC pk i 20 dBm

Szum fazowy przy przesunięciu 10 kHz

1 GHz	−98 dBc/Hz maksymalnie	−100 dBc/Hz typowo
2 GHz	−94 dBc/Hz maksymalnie	−96 dBc/Hz typowo
4 GHz	−88 dBc/Hz maksymalnie	−90 dBc/Hz typowo
8 GHz	−83 dBc/Hz maksymalnie	−85 dBc/Hz typowo

Zmierzony szum fazowy przy 1 GHz

Harmoniczne

−20 dBc maksymalnie

−26 dBc typowo

Moc wyjściowa ustawiona na +10 dBm

Podharmoniczne

−40 dBc maksymalnie

−46 dBc typowo

Moc wyjściowa ustawiona na +10 dBm

Spurious

−50 dBc maksymalnie

−60 dBc typowo

Moc wyjściowa ustawiona na +10 dBm

Tryby przeszukiwania, tryb przeskoku i tryb listy
Parametr	Zakres obowiązywania i wartości	Stan
Parametry trybu przemiatania, przeskoku i listy	Częstotliwość; poziom; faza; częstotliwość i poziom; faza i poziom
Przemiatanie dyskretne lub punkty z listy	2 do 10 001 (lub 2 do 1750 punktów przy zapisywaniu ustawień zasilania na urządzeniu)	Przeskok jest szczególnym przypadkiem przemiatania z zaledwie dwoma punktami.
Czas przebywania w kroku częstotliwości	27 do 65 500 µs (lub 27 µs do 1750 µs podczas zapisywania ustawień zasilania w urządzeniu)	Z wyjątkiem każdego kroku przekraczającego ±2,2 GHz do lub z pasma częstotliwości 7,0 GHz do 8,0 GHz, minimalny czas trwania wynosi 100 µs.

Modulacja

Parametr

Zakres obowiązywania i wartości

Stan

Zakres częstotliwości wewnętrznego źródła sinusoidalnego

10 Hz do 5 kHz

Częstotliwość próbkowania modulacji wewnętrznej

37 kS/s

Próbkowane ostrogi wstęg bocznych są generowane przy przesunięciu 37 kHz. Przy modulacji 1 kHz typowo < -30 dB względem wstęg bocznych.

Rozdzielczość i dokładność częstotliwości

Rozdzielczość 1 Hz, dokładność ±0,1%

Zakres głębokości AM

Dla nośnej przy 0 dBm	5% minimalnie	90% maksymalnie
0 dBm do 9 dBm	5% minimalnie	50% maksymalnie

Odchylenie FM

2% częstotliwości nośnej lub maksymalnie 200 kHz

Odchylenie PM

±180°

Szerokość pasma wejściowego modulacji zewnętrznej

Sprzężenie DC do 10 kHz

Próbkowanie wejścia modulacji zewnętrznej

AM: 125 kS/s
FM/PM: 89 kS/s przy 12-bitowej rozdzielczości

Próbkowane ostrogi wstęg bocznych są generowane przy przesunięciu 125/89 kHz. Przy modulacji 1 kHz typowo < -50 dB względem wstęg bocznych.

Czułość wejściowa modulacji zewnętrznej

BNC(f) 600 Ω

±1 V pk typowo

dla wybranej głębokości lub odchylenia

Ochrona wejścia modulacji zewnętrznej

±5 V DC + AC pk

Synchronizacja I/O

Wewnętrzne wyjście referencyjne 10 MHz

BNC(f) 50 Ω

−3 dBm minimalnie

0 dBm typowo

Do 50 Ω

Zewnętrzne wejście odniesienia

BNC(f) 50 Ω

−6 dBm czułość

6 dBm maksymalnie

Zakres blokady odniesienia zewnętrznego

±5 ppm

Napięcie progowe wejścia wyzwalającego

BNC(f) 1 kΩ

0.5 V minimalnie

2.6 V maksymalnie

Poziomy logiki wyjściowej wyzwalacza

BNC(f)	Niski 0.5 V maksymalnie	Wysoki 3.6 V minimalnie
BNC(f)	Niski 0.2 V maksymalnie	Wysoki 1.2 V minimalnie

do 1 kΩ
do 50 Ω

Czasy narastania i opadania sygnału wyjściowego wyzwalacza

40 ns maksymalnie

Do 50 Ω

Opóźnienie wyzwolenia w celu wyzwolenia

0.5 ± 0.1 µs

Daje 17,5 µs wyprzedzenia dla kroku częstotliwości/fazy, 37,5 µs dla kroku poziomu.

Wyzwalacz do opóźnienia zdarzenia wyzwalanego

17.5 µs typowo

Częstotliwość lub krok fazowy

37.5 µs typowo

Krok poziomu

Okres oczekiwania wstrzymuje (uniemożliwia otrzymanie) kolejnego wyzwalacza.

Zabezpieczenie wejścia wyzwalającego

±10 V DC + AC peak

Zabezpieczenie wyjścia wyzwalającego

±4 V DC + AC peak

Ochrona wejścia/wyjścia referencyjnego

4 V AC p-p ±15 V DC

Dodatkowe informacje

Wymagania dotyczące zasilania	+12 V do +15 V DC, 12 W, 2.1 mm jack, wewnętrzny pin dodatni
Interfejs komunikacyjny	USB 2.0
Wymiary	Szerokość 173 mm x Długość 232 mm x Wyszokość 56 mm	Z wyłączeniem złączy
Waga	1.78 kg
Warunki pracy	+5°C do +40°C, 80% RH bez kondensacji, Stopień zanieczyszczenia 2
Warunki przechowywania	−20°C do +50°C, 80% RH bez kondensacji, Stopień zanieczyszczenia 2
Tolerancja wibracji	0.5 g	5 Hz do 300 Hz
Safety	Declared conforming to: EN61010-1:2010 and EN61010-2-030:2010 Safety requirements for electrical equipment for measurement, control and laboratory use, general requirements and for testing and measuring circuits.
EMC	Declared conforming to: EN61326-1:2013 Electrical equipment for measurement, control and laboratory use – EMC requirements. Group 1, Class B. (Emissions) EN61326-1:2013 Electrical equipment for measurement, control and laboratory use – EMC requirements. Basic Environment. (Immunity) EN61326-2-1:2013 Part 2-1: Test configurations, operational conditions and performance criteria for sensitive test and measurement equipment for unprotected applications. CFR 47 Code of Federal Regulations FCC: part 15 Subpart B – Frequency devices – unintentional radiators. Radiated emissions standard. Class A.
Gwarancja	3 lata
ECCN coding	EAR99
