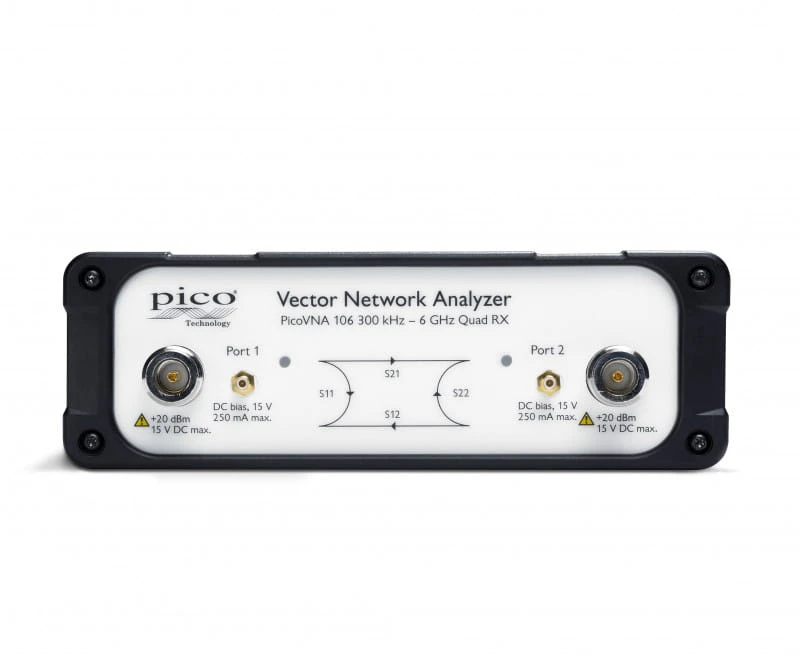

Wektorowy analizator sieci VNA, PicoVNA 108

Dostępność: na wyczerpaniu

Wysyłka w: 7 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 46 281,21 zł

Cena regularna:

46281.21

Cena netto: 37 627,00 zł

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Kod produktu: PQ112

Informacje o produkcie

Wysoko wydajny, przenośny w dobrej cenie

300 kHz to 8.5 GHz operation
High speed of > 5500 dual-port s-parameters per second
> 10000 S11 + S21 per second
‘Quad RX’ four-receiver architecture for optimal accuracy
118 dB dynamic range at 10 Hz bandwidth
0.005 dB RMS trace noise at bandwidth of 140 kHz

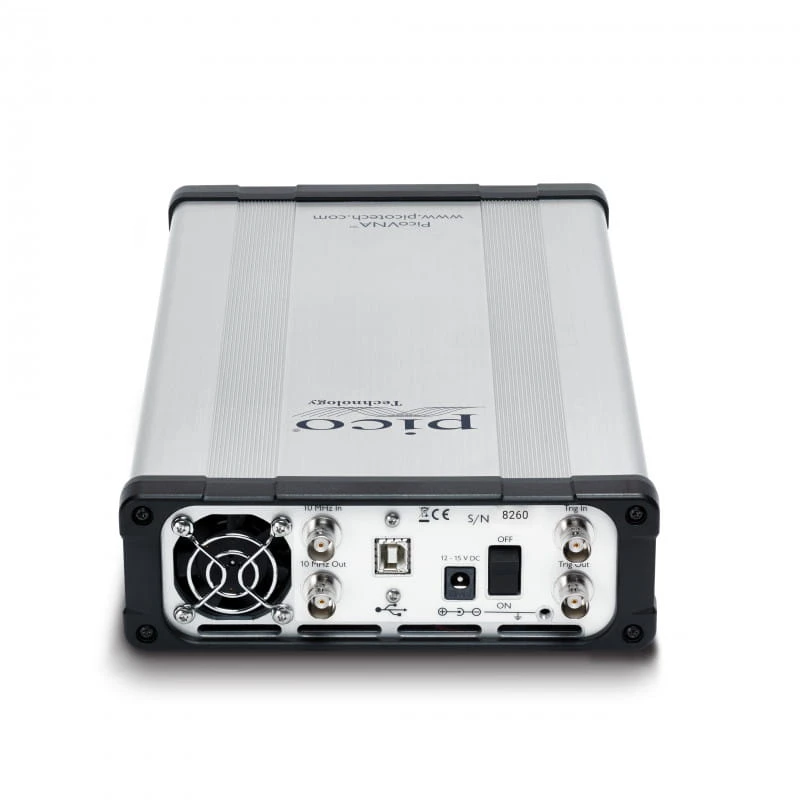

Compact half-rack, lightweight package
PC-controlled over USB from a Microsoft Windows interface
Reference plane offsetting and de-embedding
Time domain and port impedance transformations
Tabular and graphic print and save formats, including Touchstone
P1dB, AM to PM, and stand-alone signal generator utilities
Fully accessible, guided 8 and 12-term calibration processes
6 calibration modes, including unknown through and connected DUT isolation
Calibration and check standards with data for confident measurements

Sprawiamy wektorową analizę bardziej dostępną

Dzisiejsza mikrofalowa aparatura pomiarowa musi być prosta w użyciu, dokładna, przenośna i niedroga. Nie powinna być również przeznaczona dla ograniczonego grona specjalistów. W chwili obecnej jest również potrzebna dla naukowców, nauczycieli, inspektorów, inspektorów, inżynierów i techników w aplikacjach radiowych i gigabitowych. W związku z tym Pico Technology wykorzystało swoją specjalistyczną wiedzę w zakresie mikrofalowych oscyloskopów próbkujących oraz transmisji w dziedzinie czasu i reflektometrii, aby dostarczyć tym użytkownikom wektorowy analizator sieci USB.

PicoVNA 106 jest profesjonalnym, sterowanym przez USB, wektorowym analizatorem klasy laboratoryjnej, o niespotykanej wydajności i cenie dodatkowo w łatwo przenośnych gabarytach. Pomimo niewielkich rozmiarów i niskiej ceny, przyrząd ma posiada architekturę czterech odbiorników „Quad RX”, aby wyeliminować niekorygowalne błędy, opóźnienia i delikatność konstrukcji składającej się z trzech odbiorników i wewnętrznych przełączników transferu.

PicoVNA 106 oferuje wyjątkowy zakres dynamiki 118 dB i jedynie 0,005 dB RMS szumu śladowego przy maksymalnej przepustowości roboczej 140 kHz. Może również zebrać wszystkie cztery parametry "s" w każdym punkcie częstotliwości w zaledwie 190 µs; innymi słowy 500-punktowy 2-portowy plik .s2p Touchstone w mniej niż jedną dziesiątą sekundy. Koszt jest tak niski, że PicoVNA 106 może być nawet wykorzystywany jako opłacalny analizator skalarny o wysokim zakresie dynamiki! Jest niedrogi w związku z czym dostępny dla szkół, w małych firm, a nawet w amatorskich warsztatów, jednocześnie oferując jakość na poziomie stacjonarnych urządzeń laboratoryjnych.

Analiza wektorowa - szerokie spektrum zastosowań

Niewielki rozmiar, niewielka waga i niska cena analizatora PicoVNA sprawiają, że jest to idealne narzędzie do wykorzystywania w terenie, przeprowadzania testów instalacji, wbudowanych OEM i zastosowań w edukacji. Dzięki funkcji zdalnej automatyki analizatory PicoVNA są również atrakcyjnym urządzeniem w następujących zastosowaniach:

Automatyzacja testów, w tym złożona kontrola i pomiary VNA
Dla producentów, którzy muszą zintegrować reflektrometrię lub pomiaru transmisji
Inspekcja, testy, charakteryzacja i kalibracja w przemyśle wytwórczym, dystrybucji i centrach usługowych:
- Elementy elektroniczne, montaż i systemy oraz interfejs / połączenie ATE (kablowe, PCB i bezprzewodowe)
- Materiałoznawstwo, geologii, naukach przyrodniczych i naukach o żywności; obrazowanie tkanek; skanowanie i technika radarowa
Testowanie i porównywanie kabli oraz wiązek szerokopasmowych podczas produkcji i instalacji jak również monitorowanie w okresie eksploatacji
Dopasowanie i strojenie anten

6 GHz zestawy szkoleniowe

Pico Technology wspiera edukację w zakresie metrologii sieciowej poprzez niedrogi, potencjalnie jeden na każdego ucznia zestaw szkoleniowy. Zestaw szkoleniowy z zakresu metrologii sieciowej zawiera przykłady obwodów pasywnych i aktywnych oraz linii transmisyjnych opartych na PCB, standardy kalibracji i przewody testowe, a dla użytkowników Microwave Office pliki wykorzystane do jego projektowania. Po prostu dodaj PicoVNA, aby rozpocząć wykonywanie pomiarów sieci i poznać jego ważną rolę w cyklu projekt, symulacja, wdrożenie i pomiaru.

Funkcje PicoVNA

W VNA do sekwencyjnej stymulacji portów badanego połączenia lub urządzenia wykorzystywane jest przemiatające źródło sygnału sinusoidalnego. Amplituda i faza wynikowych transmitowanych i odbitych sygnałów pojawiających się na obu portach VNA jest następnie odbierana i mierzona. Aby w pełni scharakteryzować testowane urządzenie z 2 portami (DUT), należy wykonać sześć par pomiarów: amplitudę i fazę sygnału wyemitowanego z obu portów oraz amplitudę i fazę sygnału odebranego na obu portach dla każdego źródła. W praktyce można to osiągnąć z rozsądnym stopniem dokładności za pomocą jednego źródła, przełącznika transferowego i dwóch odbiorników; te ostatnie wejścia są przełączane przez kolejną parę przełączników transferu. Alternatywnie można zastosować trzy odbiorniki z dodatkowym przełącznikiem sygnału wejściowego lub, jak w przypadku PicoVNA, można użyć czterech odbiorników.

Korzystanie z czterech odbiorników eliminuje błędy przełącznika sygnału wejściowego odbiornika (głównie wycieki i przesłuchy), których nie można naprawić. Te błędy szczątkowe są zawsze obecne w architekturach z dwoma i trzema odbiornikami i prowadzą do niższej dokładności niż w przypadku konstrukcji Quad RX.

Specyfikacja techniczna analizatora PicoVNA

Warunki standardowe: szerokość pasma rozdzielczości 10 Hz, przy mocy testowej 13 dBm (PicoVNA 106) lub 0 dBm (PicoVNA 108), w temperaturze otoczenia między 20°C a 30°C, ale w granicach 1°C od temperatury kalibracji i 60 minut po włączeniu.

Receiver characteristics

Parameter

Value (PicoVNA 106)

Value (PicoVNA 108)

Conditions

Measurement bandwidth

140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz

Average displayed noise floor

Band (MHz)
0.3–10
10–4000
> 4000

Typical (dB)
–110
–118
–110

Max. (dB)
–100
–108
–100

Band (MHz)
0.3–1
1–6G
> 6G

Typical (dB)
–100
–124
–120

Max. (dB)
–90
–110
–100

Relative to the test signal level set to maximum power after an S₂₁ calibration.
Ports terminated as during the isolation calibration step.

Dynamic range

See dynamic range in the product features. Excludes crosstalk.

10 Hz bandwidth
Maximum test power:
PicoVNA 106: +6 dBm
PicoVNA 108: 0 dBm
No averaging

Temperature stability, typical

0.02 dB/ °C for F < 4 GHz
0.04 dB/ °C for F ≥ 4 GHz

Measured after an S₂₁ calibration

Trace noise, dB RMS

Bandwidth
10 kHz
70 kHz
140 kHz

Typical
0.0008 dB
0.003 dB
0.005 dB [106]
0.006 dB [108]

Max.
0.002 dB
0.005 dB
0.01 dB

201-point sweep covering 1 MHz to 6 GHz or 8.5 GHz.
Test power set to 0 dBm.

Spurious responses

–76 dBc typical, –70 dBc max.

The main spurious response occurs at close to (2 x RF + 1.3) or (3 x RF + 2.6) MHz, where RF is the test frequency in MHz. For example, when testing a bandpass filter with a centre frequency of, say 1900 MHz, an unwanted response will occur around 632.47 or 949.35 MHz. In all known cases the levels will be as stated.

Test level of -3 dBm.
No averaging.
Bandwidth 10 Hz.
Ambient temperature equal to the calibration temperature.

A 12 error term calibration is assumed carried out with a good quality SMA or PC3.5 mm calibration kit capable of achieving the performance specified.

PC3.5 test port interfaces
Reflection measurements			Transmission measurements
Freq. range	Magnitude	Phase	Freq. range	Magnitude	Phase
–15 dB to 0 dB			0 dBm to +6 dBm
< 2 MHz	0.7 dB	8°	< 2 MHz	0.4 dB	6°
> 2 MHz	0.5 dB	4°	> 2 MHz	0.2 dB	2°
–25 dB to –15 dB			–40 dB to 0 dB
< 2 MHz	0.8 dB	6°	< 2 MHz	0.2 dB	2°
> 2 MHz	1.0 dB	10°	> 2 MHz	0.1 dB	1°
–30 dB to –25 dB			–60 dB to –40 dB
< 2 MHz	3.0 dB	20°	< 2 MHz	0.5 dB	8°
> 2 MHz	2.5 dB [106] 3.0 dB [108]	15° 20°	> 2 MHz	0.3 dB [106] 0.2 dB [108]	4°
			–80 dB to –60 dB
			< 2 MHz	2.0 dB	15°
			> 2 MHz	1.5 dB	12°

SMA test port interfaces
Reflection measurements			Transmission measurements
Freq. range	Magnitude	Phase	Freq. range	Magnitude	Phase
–15 dB to 0 dB			+0 dBm to +6 dBm
< 2 MHz	0.99 dB	11.3°	< 2 MHz	0.57 dB	8.5°
> 2 MHz	0.71 dB	5.7°	> 2 MHz	0.28 dB	2.8°
–25 dB to –15 dB			–40 dB to 0 dB
< 2 MHz	1.13 dB	8.5°	< 2 MHz	0.42 dB	2.8°
> 2 MHz	1.41 dB	14.1°	> 2 MHz	0.14 dB	1.4°
–30 dB to –25 dB			–60 dB to –40 dB
< 2 MHz	4.24 dB	28.3°	< 2 MHz	0.71 dB	11.3°
> 2 MHz	3.54 dB	21.2°	> 2 MHz	0.42 dB	5.7°
			–80 dB to –60 dB
			< 2 MHz	2.83 dB	21.2°
			> 2 MHz	2.12 dB	17.0°

These values are supplied with our Check Standard on USB memory stick as uncertainty data file:

PC3.5 mm:

"Instrument Uncertainty with Premium PC3.5 leads 106.dat", or
"Instrument Uncertainty with Premium PC3.5 leads 108.dat"

SMA:

"Instrument Uncertainty with Pico Standard SMA leads 106.dat", or:
"Instrument Uncertainty with Pico Standard SMA leads 108.dat"

PicoVNA 3: Uncertainty files are installed with software.

Test port characteristics

Parameter

PicoVNA 106

PicoVNA 108

Conditions

Load match

Uncorrected:

Corrected:

16 dB, typical [106]
15 dB, typical [108]
46 dB, typical
40 dB, min

Source match

Uncorrected:

Corrected:

16 dB, typical [106]
15 db, typical [108]
46 dB, typical
40 dB, min

Directivity

Corrected:

47 dB, typical
40 dB, min

Crosstalk

Band
< 2 MHz
2 M–4 GHz
4–6 GHz

Typical
–100
–110
–100

Max
–90
–90
–90

Band
< 1 MHz
2 M–6 GHz
6–8.5 GHz

Typical
–100
–110
–100

Max
–90
–90
–90

Corrected.
Both calibrated ports terminated in short circuits.
After isolation calibration.

Maximum input level

+10 dBm, typ

0.1 dB compression

Maximum input level

+20 dBm

+23 dBm

No damage

Impedance

50 Ω

Connectors

Type N(f)

Bias-T input characteristics
Parameter	PicoVNA 106	PicoVNA 108	Conditions
Maximum current	250 mA
Maximum DC voltage	±15 V
Current protection	Built-in resettable fuse
DC port connectors	SMB(m)

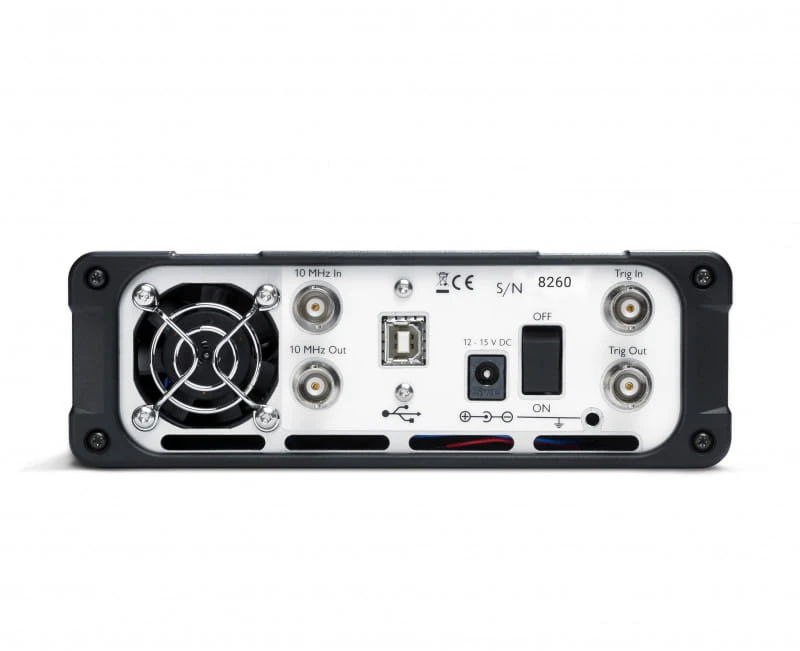

Sweep I/O characteristics
Sweep trigger output voltage	Low: 0 V to 0.8 V High: 2.2 V to 3.6 V
Sweep trigger input voltage	Low: –0.1 V to 1 V High: 2.0 V to 4 V
Sweep trigger input voltage	±6 V	No damage
Sweep trigger in/out connectors	BNC(f) on back panel

Measuring functions
Measuring parameters	S₁₁, S₂₁, S₂₂, S₁₂ P1dB (1 dB gain compression) AM-PM conversion factor (PM due to AM) Mixer conversion loss, return loss, isolation and compression (PicoVNA 108 only)
Error correction	12 error term full S-parameter correction (insertable DUT) 12 error term full S-parameter correction (non-insertable DUT) 8 error term full S-parameter unknown thru correction (non-insertable DUT) S₁₁ (1-port correction) De-embed (2 embedding networks may be specified), impedance conversion S₂₁ (normalize, normalize + isolation) S₂₁ (source match correction + normalize + isolation) Averaging, smoothing Hanning and Kaiser–Bessel filtering on time-domain measurements Electrical length compensation (manual) Electrical length compensation (auto) Effective dielectric constant correction
Display channels	4 channels
Traces	2 traces per display channel
Display formats	Amplitude (logarithmic and linear) Phase, Group Delay, VSWR, Real, Imaginary, Smith Chart, Polar, Time Domain
Memory trace	One per display channel
Limit lines	6 segments per channel (overlap allowed)
Markers	8 markers
Marker functions	Normal, Δ marker, fixed marker, peak / min. hold, 3 dB and 6 dB bandwidth

Sweep functions

Parameter

PicoVNA 106

PicoVNA 108

Conditions

Sweep type

Linear sweep
CW sweep (timed sweep)
Power sweep (P1dB utility)

Sweep times

Bandwidth	S₁₁, S₂₁, S₁₁+S₂₁ calibration	Full 12 or 8-term calibration
140 kHz	19 ms [106] 20 ms [108]	37 ms [106] 38 ms [108]
10 kHz	37 ms	72 ms
1 kHz	0.21 s	0.42 s
100 Hz	1.94 s	3.87 s
10 Hz	19.2 s	38.4 s
LF Adder (For each low frequency point <2.5 MHz)	1.25 ms/pt	2.5 ms/pt

10 MHz to 6 GHz or 8.5 GHz, 201-point trace length. For other lengths and bandwidths, sweep time is approximately:
T_SWP (s)= N x (T_MIN + F_BW/ R_BW) + T_ARM
where N = number of frequency points,
T_MIN (s)= minimum time per point (s2p: 167 μs; s1p: 85 μs),
F_BW = bandwidth settle factor (s2p: 1.91; s1p: 0.956),
R_BW = resolution bandwidth (Hz).
For sweep repetition period add software rearm time:
T_ARM = average 6.5 ms or worst case 50 ms. For markers on, increase T_ARM by 39 ms.

Number of sweep points, VNA mode

51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001

Number of sweep points, TDR mode

512, 1024, 2048, 4096

Signal source characteristics

Parameter

PicoVNA 106

PicoVNA 108

Conditions

Frequency range

300 kHz to 6.0 GHz

300 kHz to 8.5 GHz

Frequency setting resolution

10 Hz

Frequency accuracy

10 ppm max

With ambient of 23 ±3 °C

Frequency temperature stability

±0.5 ppm/ºC max

Over the range +15 °C to +35 °C

Harmonics

–20 dBc max

With test power set to < –3 dBm

Non-harmonic spurious

–40 dBc typical

Phase noise (10 kHz offset)

0.3 MHz to 1 GHz: –90 dBc/Hz
1 GHz to 4 GHz: –80 dBc/Hz
> 4 GHz: –76 dBc/Hz

Test signal power

F < 10 MHz:	–3 to –20 dBm
10 MHz < F < 4 GHz:	+6 to –20 dBm
F > 4 GHz:	+3 to –20 dBm

≤ 6 GHz:	+10 dBm to –20 dBm
> 6 GHz:	+ 6 dBm to –20 dBm

Power setting resolution

0.1 dB

Power setting accuracy

±1.5 dB

Reference input frequency

10 MHz ±6 ppm

Reference input level

0 ±3 dBm

Reference output level

0 ±3 dBm

Miscellaneous
Controlling PC data interface	USB 2.0
Support for third party test software	Dynamic Link Library (DLL) as part of user interface software
External dimensions (mm)	286 x 174 x 61 (L x W x H) Excluding connectors
Weight	1.9 kg
Temperature range (operating)	+5 °C to +40 °C
Temperature range (storage)	–20 °C to +50 °C
Humidity	80% max, non-condensing
Vibration (storage)	0.5 g, 5 Hz to 300 Hz
Power source and current	+12 to +15 V DC, 22 W (PicoVNA 106) / 25 W (PicoVNA 108)
Power source connector	5.5 mm diameter hole, 2.1 mm diameter centre contact pin. Centre pin is positive.
Host PC requirements	Microsoft Windows 7, 8 or 10 2 GB RAM or more
Safety	Conforms to EN61010-1:2010 and EN61010-2-030:2010
Warranty	3 years

Receiver characteristics

Parameter

Value

Conditions

Measurement bandwidth

140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz

Average displayed noise floor

Band (MHz)
0.3 – 10
10 – 4000
> 4000

Typical (dB)
–110
–118
–110

Max. (dB)
–100
–108
–100

Relative to the test signal level set to maximum power after an S₂₁ calibration.
Ports terminated as during the isolation calibration step.

Dynamic range

See dynamic range in the product features

10 Hz bandwidth
Maximum (+6 dBm) test power
No averaging

Temperature stability, typical

0.02 dB/ °C for F < 4 GHz
0.04 dB/ °C for F ≥ 4 GHz

Measured after an S₂₁ calibration

Trace noise, dB RMS

Bandwidth
10 kHz
70 kHz
140 kHz

Typical
0.0008 dB
0.003 dB
0.005 dB

Max.
0.002 dB
0.005 dB
0.01 dB

201-point sweep covering 1 MHz to 6 GHz.
Test power set to 0 dBm.

Measurement uncertainty

See table below

Test level of –3 dBm
No averaging
Bandwidth 10 Hz
Ambient temperature equal to the calibration temperature.
A 12 error term calibration is assumed carried out with a good quality 3.5 mm calibration kit capable of achieving the performance specified.

Spurious responses

–76 dBc typical, –70 dBc max.

The main spurious response occurs at close to (2 x RF + 1.3) MHz, where RF is the test frequency in MHz. For example, when testing a bandpass filter with a centre frequency of, say 1900 MHz, an unwanted response will occur around 949.35 MHz. There may also be spurious responses close to (3 x RF + 2.6) MHz. In all known cases the levels will be as stated.

Measurement uncertainty - value
PC3.5 test port interfaces
Reflection measurements			Transmission measurements
Freq. range	Magnitude	Phase	Freq. range	Magnitude	Phase
–15 dB to 0 dB			+0 dBm to +6 dBm
< 2 MHz	0.7 dB	8°	< 2 MHz	0.4 dB	6°
> 2 MHz	0.5 dB	4°	> 2 MHz	0.2 dB	2°
–25 dB to –15 dB			–40 dB to 0 dB
< 2 MHz	0.8 dB	10°	< 2 MHz	0.2 dB	2°
> 2 MHz	1.0 dB	6°	> 2 MHz	0.1 dB	1°
–30 dB to –25 dB			–60 dB to –40 dB
< 2 MHz	3.0 dB	20°	< 2 MHz	0.5 dB	8°
> 2 MHz	2.5 dB	15°	> 2 MHz	0.3 dB	4°
			–80 dB to –60 dB
			< 2 MHz	2.0 dB	15°
			> 2 MHz	1.5 dB	12°
SMA test port interfaces
–15 dB to 0 dB			+0 dBm to +6 dBm
< 2 MHz	0.99 dB	11.3°	< 2 MHz	0.57 dB	8.5°
> 2 MHz	0.71 dB	5.7°	> 2 MHz	0.28 dB	2.8°
–25 dB to –15 dB			–40 dB to 0 dB
< 2 MHz	1.13 dB	14.1°	< 2 MHz	0.42 dB	2.8°
> 2 MHz	1.41 dB	8.5°	> 2 MHz	0.14 dB	1.4°
–30 dB to –25 dB			–60 dB to –40 dB
< 2 MHz	4.24 dB	28.3°	< 2 MHz	0.71 dB	11.3°
> 2 MHz	3.54 dB	21.2°	> 2 MHz	0.42 dB	5.7°
			–80 dB to –60 dB
			< 2 MHz	2.83 dB	21.2°
			> 2 MHz	2.12 dB	17°

Test port characteristics

Load match

Uncorrected:
Corrected:

16 dB, typical
46 dB, typical
40 dB, min

Source match

Uncorrected:
Corrected:

16 dB, typical
46 dB, typical
40 dB, min

Directivity

Corrected:

47 dB, typical
40 dB, min

Crosstalk

Band
< 2 MHz
2 MHz – 4 GHz
4 GHz – 6 GHz

Typical
–100
–110
–100

Max
–90
–90
–90

10 Hz bandwidth
Maximum (+6 dBm) test power
No averaging

Maximum input level

+10 dBm, typ

1 dB compression

Maximum input level

+23 dBm

No damage

Impedance

50 Ω

Connectors

Type N, female

Bias-T input characteristics
Maximum current	250 mA
Maximum DC voltage	±15 V
Current protection	Built-in resettable fuse
DC port connectors	SMB(m)

Sweep I/O characteristics
Sweep trigger output voltage	Low: 0 V to 0.8 V High: 2.2 V to 3.6 V
Sweep trigger input voltage	Low: –0.1 V to 1 V High: 2.0 V to 4 V
Sweep trigger input voltage	±6 V	No damage
Sweep trigger in/out connectors	BNC female on back panel

Measuring functions
Measuring parameters	S₁₁, S₂₁, S₂₂, S₁₂ P1dB, 1 dB gain compression AM-PM conversion factor
Error correction	12 error term full S-parameter correction (insertable DUT) 12 error term full S-parameter correction (non-insertable DUT) 8 error term full S-parameter unknown thru correction (non-insertable DUT) S₁₁ (1-port correction) De-embed (2 embedding networks may be specified), impedance conversion S₂₁ (normalize, normalize + isolation) S₂₁ (source match correction + normalize + isolation) Averaging, smoothing Hanning and Kaiser–Bessel filtering on time-domain measurements Electrical length compensation (manual) Electrical length compensation (auto) Effective dielectric constant correction
Display channels	4 channels
Traces	2 traces per display channel
Display formats	Amplitude (logarithmic and linear) Phase, Group Delay, VSWR, Real, Imaginary, Smith Chart, Polar, Time Domain
Memory trace	One per display channel
Limit lines	6 segments per channel (overlap allowed)
Markers	8 markers
Marker functions	Normal, Δ marker, fixed marker, peak / min. hold, 3 dB and 6 dB bandwidth

Sweep functions

Sweep type

Linear sweep
CW sweep (timed sweep)
Power sweep (P1dB utility)

Sweep times

Bandwidth	S₁₁, S₂₁, S₁₁+S₂₁ calibration	Full 12 or 8 term calibration
140 kHz	19 ms	37 ms
10 kHz	37 ms	72 ms
1 kHz	0.21 s	0.42 s
100 Hz	1.94 s	3.87 s
10 Hz	19.2 s	38.4 s
LF Adder (For each low frequency point <2.5 MHz)	1.25 ms/pt	2.5 ms/pt

10 MHz to 6 GHz, 201-point trace length. For other lengths and bandwidths, sweep time is approximately:
T_SWP (s)= N x (T_MIN + F_BW/ R_BW) + T_ARM
where N = number of frequency points,
T_MIN (s)= minimum time per point (s2p: 167 μs; s1p: 85 μs),
F_BW = bandwidth settle factor (s2p: 1.91; s1p: 0.956),
R_BW = resolution bandwidth (Hz).
For sweep repetition period add software rearm time T_ARM = average 6.5 ms or worse case 50 ms. For markers on, increase T_ARM by 39 ms.

Number of sweep points, VNA mode

51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001

Number of sweep points, TDR mode

512, 1024, 2048, 4096

Signal source characteristics

Parameter

PicoVNA 106

PicoVNA 108

Conditions

Frequency range

300 kHz to 6.0 GHz

300 kHz to 8.5 GHz

Frequency setting resolution

10 Hz

Frequency accuracy

10 ppm max

With ambient of 23 ±3 °C

Frequency temperature stability

±0.5 ppm/ºC max

Over the range +15 °C to +35 °C

Harmonics

–20 dBc max

With test power set to < –3 dBm

Non-harmonic spurious

–40 dBc typical

Phase noise (10 kHz offset)

0.3 MHz to 1 GHz: –90 dBc/Hz
1 GHz to 4 GHz: –80 dBc/Hz
> 4 GHz: –76 dBc/Hz

Test signal power

F < 10 MHz:	–3 to –20 dBm
10 MHz < F < 4 GHz:	+6 to –20 dBm
F > 4 GHz:	+3 to –20 dBm

≤ 6 GHz:	+10 dBm to –20 dBm
> 6 GHz:	+ 6 dBm to –20 dBm

Power setting resolution

0.1 dB

Power setting accuracy

±1.5 dB

Reference input frequency

10 MHz ±6 ppm

Reference input level

0 ±3 dBm

Reference output level

0 ±3 dBm

Miscellaneous
Controlling PC data interface	USB 2.0
Support for third party test software	Dynamic Link Library (DLL) as part of user interface software
External dimensions (mm)	286 x 174 x 61 (L x W x H) Excluding connectors
Weight	1.9 kg
Temperature range (operating)	+5 °C to +40 °C
Temperature range (storage)	–20 °C to +50 °C
Humidity	80% max, non-condensing
Vibration (storage)	0.5 g, 5 Hz to 300 Hz
Power source and current	+12 to +15 V DC, 22 W (PicoVNA 106) / 25 W (PicoVNA 108)
Power source connector	5.5 mm diameter hole, 2.1 mm diameter centre contact pin. Centre pin is positive.
Host PC requirements	Microsoft Windows 7, 8 or 10 2 GB RAM or more
Safety	Conforms to EN61010-1:2010 and EN61010-2-030:2010
Warranty	3 years
