Tłumik 10:1
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie

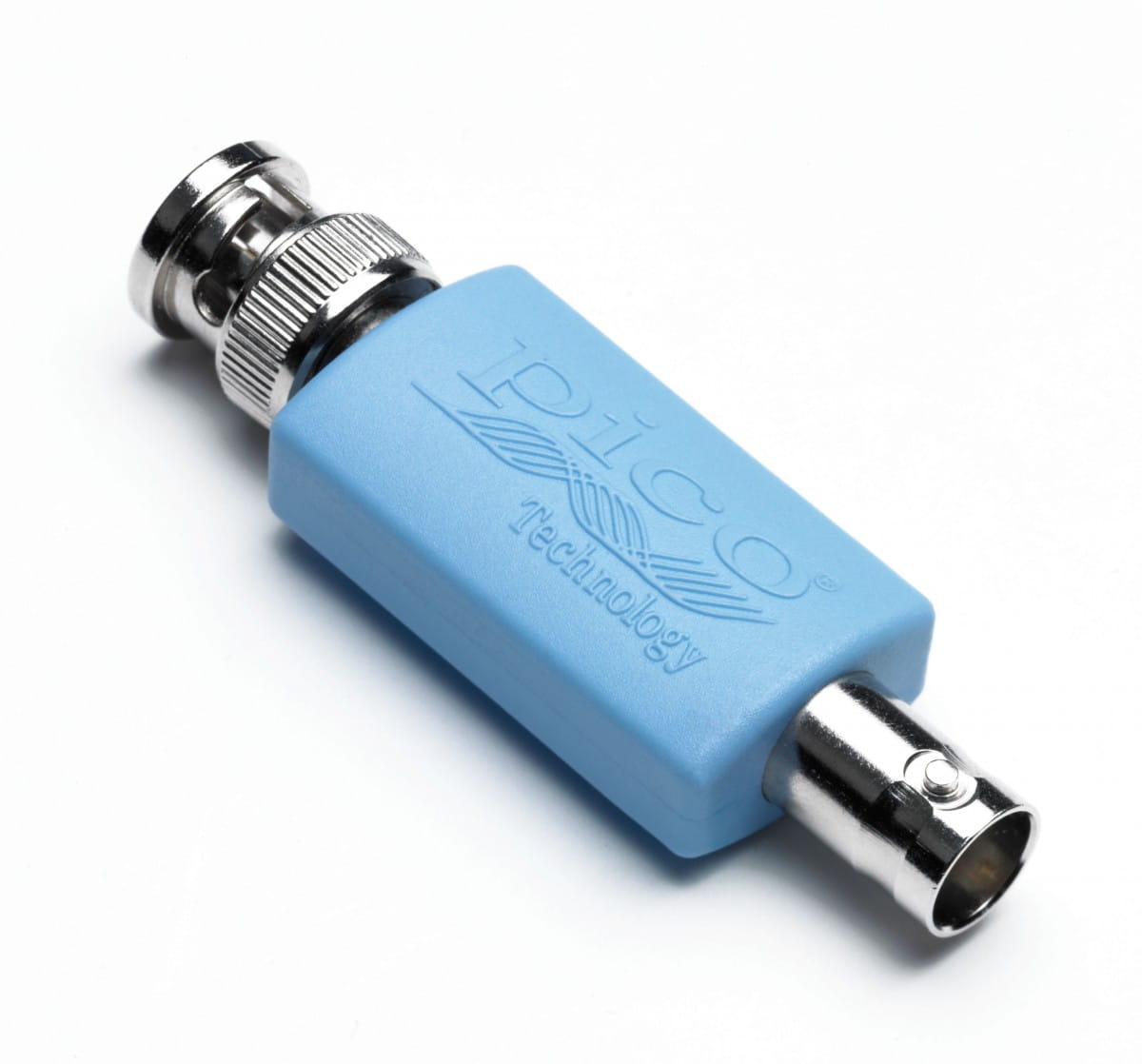

TA197 to pasywny tłumik 10:1. Oznacza to, że np. sygnał 10 V na jego wejściu pojawia się jako sygnał 1 V na jego wyjściu. Jest przeznaczony tylko do sygnałów odniesionych do masy, ponieważ tłumi ścieżkę sygnału, ale nie ścieżkę masy. Maksymalne napięcie jakie można podać na ten tłumik to 400 V.
Tłumik TA197 zwiększa również impedancję wejściową oscyloskopu z 1 MΩ do 8 MΩ, dzięki czemu może być używany do pomiaru wyjścia czujników o wysokiej impedancji, takich jak piezoelektryczne czujniki stukowe. Podłączenie do nich oscyloskopu bez tego tłumika może powodować osłabienie sygnału lub wywołać kod błędu .
Uwaga: Podczas korzystania z oscyloskopu dedykowanych do diagnostyki pojazdowej takich jak PicoScope 4225, 4425, 4225A lub 4425A, tłumik nie jest zwykle potrzebny do pomiaru wtryskiwaczy, ponieważ skok napięcia jest zwykle niższy niż 200 V. Tłumik będzie jednak wymagany w przypadku korzystania ze starszych generacji PicoScope, które mierzą tylko do 50 V lub 100 V.
Tłumik 10:1 jest ulepszoną wersją tłumika 20:1 dostępnego wcześniej w ofercie Pico Technology.
Specyfikacja techniczna
| Tłumienie | 10:1 |
|---|---|
| Impedancja wejścia | 8 MΩ |
| Pojemność wejścia | 27 pF |
| Pasmo przenoszenia | 20 MHz (–3 dB) |
| Maksymalne napięcie na wejściu | 400 V |
