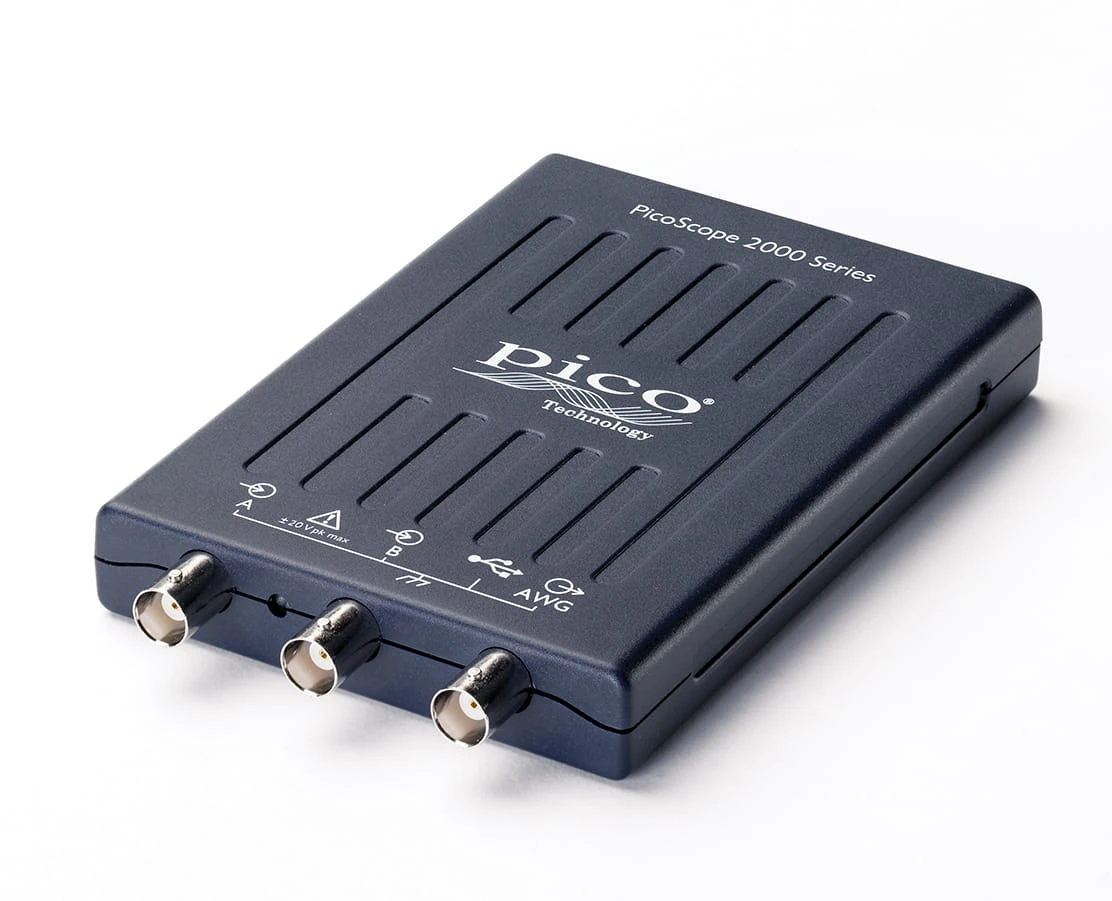

Oscyloskop PicoScope 2204A-D2

Dostępność: spodziewana dostawa
Cena brutto: 490,77 zł 490.77
Cena netto: 399,00 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Kod produktu: PP917

Informacje o produkcie

Specyfikacja techniczna

PicoScope 220xAinpocket LR

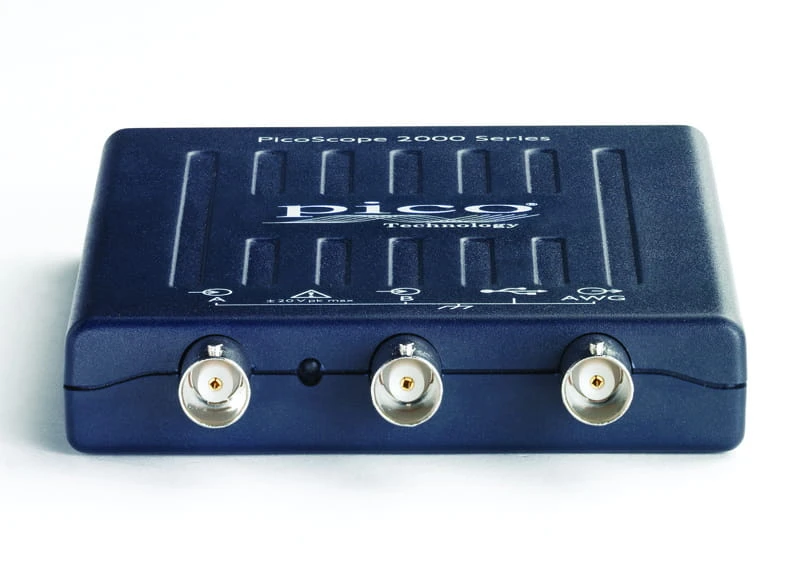

Dwukanałowy oscyloskop z 10MHz pasmem analogowym, generatorem arbitralnym. Model PicoScope 2204A-D2 dostarczany bez sond pomiarowych. Rozwiązanie dla tych klientów którzy posiadają już oscyloskopowe sondy pomiarowe.

PicoScopy serii 2000 to –
oscyloskop,
analizator widma i
generator arbitralny
w jednym ultra-kompaktowym urządzeniu.

  • 2 lub 4 kanały analogowe
  • do 1 GS/s - rzeczywista częstotliwość próbkowania
  • do 100 MHz - pasmo dla sygnałów analogowych
  • Wbudowany generator standardowy lub arbitralny
  • Kompaktowe wymiary
  • Zasilanie z portu USB
  • 5 lat gwarancji













Pełne laboratorium pomiarowe

PicoScope 2000 to nie tylko wydajne dwu-kanałowe lub cztero-kanałowe oscyloskopy: wykorzystując to samo oprogramowanie, które obsługuje droższe modele, można zmienić oscyloskopy rodziny PicoScope 2000 w analizator widma, generator przebiegów standardowych lub generator arbitralny (AWG).

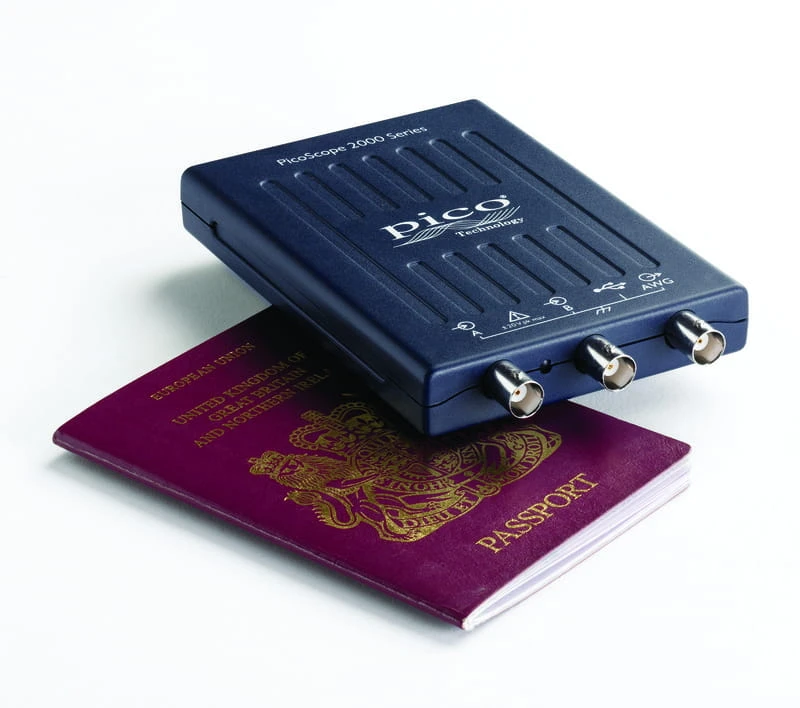

PicoScope 220xA-dimensions-illustrationDuża wydajność w małej kieszeni

Małe rozmiary oscyloskopów USB rodziny PicoScope 2000 pozwalają zabrać je w każde miejsce. Te małe kompaktowe oscyloskopy są wystarczająco małe aby zmieściły się do torby z notebookiem oferując taką samą wydajność jak kilkakrotnie większe oscyloskopy konkurencji za kilka krotnie niższą cenę. Dwu-kanałowe oscyloskopy rodziny PicoScope 2000 umożliwiają przechwytywanie sygnałów z częstotliwością próbkowania nawet do 1 gigasampli na sekundę. Dla sygnałów okresowych przy wykorzystaniu trybu ETS częstotliwość próbkowania może zostać zwiększona do 10 gigasampli na sekundę. Tak wysoka częstotliwość próbkowania w połączeniu z buforem na 40 000 próbek i 200 MHz pasmem pozwala zastosować oscyloskopy tej rodziny w szerokiej gamie aplikacji.

Wygoda i szybkość

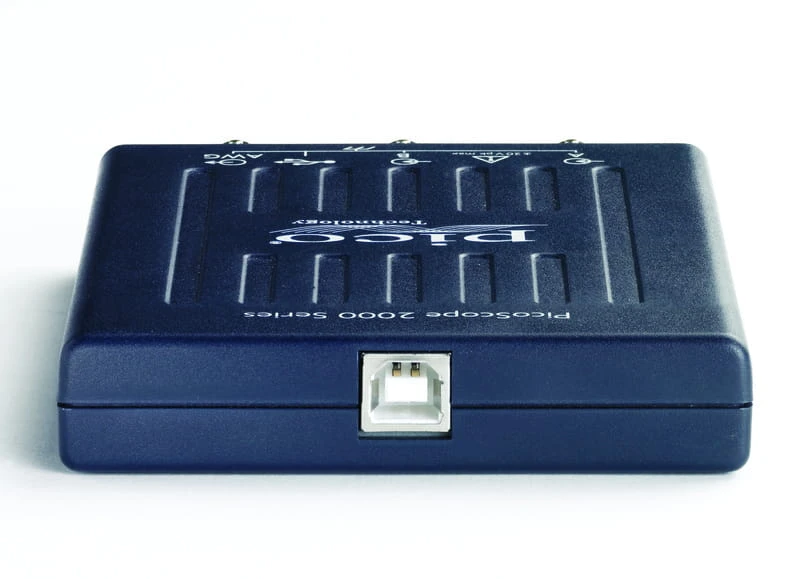

Rodzina oscyloskopów PicoScope 2000 zasilana jest bezpośrednio z portu USB 2.0 – nie trzeba więc martwić się o baterie czy zewnętrzny zasilacz. Port USB 2.0 zapewnia szybki przesył danych do komputera co pozwala uzyskać obraz o wysokiej rozdzielczości.



PicoScope 220xA-inside

Możesz ufać temu co widzisz

Większość oscyloskopów budowana jest pod kątem obniżenia ceny, natomiast oscyloskopy Pico Technology projektowane są w taki sposób, aby zrealizować założoną wcześniej specyfikację na jak największym poziomie. Precyzyjne rozmieszczenie elementów na płytce PCB, odpowiednie prowadzenie masy i ekranowanie znaczenie redukuje poziom szumów, przesłuchów i zakłóceń harmonicznych. Lata doświadczenia w projektowaniu pozwoliły znacznie poprawić odpowiedź impulsową i płaskość pasma przenoszenia.

Wiadomość którą chcemy przekazać jest bardzo prosta - kiedy badasz jakiś układ naszym oscyloskopem, możesz ufać temu co widzisz na ekranie.



Zaawansowane oprogramowanie sterujące

W przeciwieństwie do innych tanich oscyloskopów zwykle dostarczanych z oprogramowaniem o ograniczonej funkcjonalności, oscyloskopy PicoScope 2200 dostarczane są z tym samym oprogramowaniem PicoScope 6,które znajduje się w zestawie z najdroższymi oscyloskopami z oferty firmy Pico Technology. Wystarczy jedna instalacja żeby obsługiwać kilka oscyloskopów. Oprogramowanie PicoScope 6 jest bardzo zaawansowane, ale proste w obsłudze. Interfejs jest znany ze środowiska Windows, dzięki czemu obsługa oprogramowania jest bardzo intuicyjna. Dane mogą być zapisane w różnych formatach, w tym tekstowym CSV, graficznym PNG i BMP oraz formacie binarnym programu MATLAB. Dołączone są sterowniki i przykłady napisane w LabVIEW, C / C + +, Delphi i Visual Basic umożliwiające integrację oprogramowania PicoScope 6 z własnymi aplikacjami. Oprogramowanie PicoScope 6 jest regularnie aktualizowane – pojawiają się nowe funkcje i usprawnienia. Aktualizacje można pobrać bezpłatnie ze strony Pico Technology.



Analizator widma

W oprogramowaniu PicoScope za pomocą jednego kliknięcia można przełączyć się z dziedziny czasu na dziedzinę częstotliwości i wykorzystywać oscyloskop jako analizator widma.

Generator i generator arbitralny

Wszystkie oscyloskopy rodziny PicoScopes 2000 wyposażone są w wbudowany generator sygnału wyjściowego, który możne generować standardowe przebiegi znajdujące się w bibliotece przebiegów. Można również zdefiniować własne przebiegów wykorzystując moc wbudowanego generatora przebiegów arbitralnych (AWG).



Wszystko czego potrzeba w rozsądnej cenie

Ultra-kompaktowe oscyloskopy PicoScope 2200A oferują potężną wydajność i funkcje w cenie, która sprawia, że są idealne dla wszystkich, hobbystów i inżynierów, serwisantów, dla użytkowników edukacyjnych i zawodowych. Ich mała, ale solidna konstrukcja sprawia, że naprawdę można je zabrać w dowolnym miejsce. Nie trzeba się martwić o dostęp do energii elektrycznej czy baterii. Znajomy windowsowy interfejs sprawia, że oprogramowanie jest łatwe w obsłudze i wygodne w codziennym użyciu. Darmowe aktualizacje oprogramowania zapewniają zawsze najnowsze funkcje i ulepszenia. Wszystko czego potrzeba (dwukanałowy oscyloskop, analizator widma, generator przebiegów i rejestrator danych) dostarczane jest w jednym pakiecie w atrakcyjnej cenie.



Specyfikacja techniczna

Model PicoScope
Bandwidth 10 MHz 25 MHz 50 MHz 70 MHz 100 MHz
2 channel 2204A 2205A   2206B   2207B 2208B
4 channel     2405A   2406B 2407B 2408B
2 channel MSO     2205A MSO   2206B MSO 2207B MSO 2208B MSO
Oscilloscope — vertical (analog inputs)
Bandwidth 10 MHz 25 MHz 50 MHz 70 MHz 100 MHz
Rise time (calculated) 35 ns 14 ns 7 ns 5 ns 3.5 ns
Vertical resolution 8 bits
Enhanced vertical resolution Up to 12 bits
Input ranges ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V
Input sensitivity
(10 vertical divisions)
10 mV/div to 4 V/div 4 mV/div to 4 V/div
Input coupling AC / DC
Input connector BNC(f)
Input characteristics 1 MΩ ± 1% ∥ 15 pF ± 2 pF 1 MΩ ± 1% ∥ 16 pF ± 1 pF
Analog offset range
(vertical position adjustment)
None ±250 mV (20 mV to 200 mV ranges)
±2.5 V (500 mV to 2 V ranges)
±25 V (5 V to 20 V ranges)
Analog offset control accuracy N/A ±1% of offset setting, additional to basic DC accuracy
DC accuracy ±3% of full scale ±200 μV
Overvoltage protection ±100 V (DC + AC peak)
Oscilloscope — vertical (digital inputs, MSOs only)
Input channels 16 channels (2 ports of 8 channels each)
Input connectors 2.54 mm pitch, 10 x 2 way connector
Maximum input frequency 100 MHz (200 Mb/s)
Minimum detectable pulse width 5 ns
Input impedance 200 kΩ ±2% ∥ 8 pF ±2 pF
Input dynamic range ±20 V
Digital threshold range ±5 V
Overvoltage protection ±50 V
Threshold grouping Two independent threshold controls: Port 0: D0 to D7, Port 1: D8 to D15
Threshold selection TTL, CMOS, ECL, PECL, user-defined
Port threshold accuracy ±350 mV (inclusive of hysteresis)
Hysteresis < ±250 mV
Minimum input voltage swing 500 mV pk-pk
Channel-to-channel skew 2 ns typical
Minimum input slew rate 10 V/µs
Horizontal
Maximum sampling rate (real-time)* 100 MS/s 200 MS/s 500 MS/s 1 GS/s
Equivalent sampling rate (ETS mode) 2 GS/s 4 GS/s 5 GS/s 10 GS/s
Maximum sampling rate (USB streaming) 1 MS/s 9.6 MS/s
Shortest timebase 10 ns/div 5 ns/div 2 ns/div 1 ns/div
Longest timebase 5000 s/div (approx 14 hours per waveform in chart recorder view)
Buffer memory (block mode)* 8 kS 16 kS 48 kS 32 MS 64 MS 128 MS
Buffer memory (USB streaming mode) 100 MS (shared between active channels)
Waveform buffers 10 000
Maximum waveforms per second 2000 80 000
Initial timebase accuracy ±100 ppm ±50 ppm
Timebase drift ±5 ppm / year
Sample jitter 30 ps RMS typical 20 ps RMS typical 3 ps RMS typical
ADC sampling Simultaneous

* Maximum sampling rate and buffer memory are shared between active channels. On MSO models each group of 8 inputs counts as a channel. Maximum sampling rate on MSO digital channels is 500 MS/s.

< ol width="70" />
Dynamic performance (typical)
Crosstalk (full bandwidth, equal ranges) Better than 200:1 Better than 300:1
Harmonic distortion < –50 dB at 100 kHz, full-scale input, typical
SFDR (100 kHz, full-scale input, typical) > 52 dB ±20 mV range: > 44 dB
±50 mV range and higher: > 52 dB
Noise < 150 μV RMS
(±50 mV range)
< 220 μV RMS
(±20 mV range)
< 300 μV RMS
(±20 mV range)
Bandwidth flatness (+0.3 dB, –3 dB) from DC to full bandwidth
Triggering
Sources Ch A, Ch B, Ch C, Ch D. Any MSO digital channel
Trigger modes None, auto, repeat, single None, auto, repeat, single, rapid (segmented memory)
Advanced triggers Edge, window, pulse width, window pulse
width, dropout, window dropout, interval,
logic
Edge, window, pulse width, window pulse width, dropout,
window dropout, interval, runt pulse, logic
Trigger types, ETS Rising or falling edge Rising or falling edge (available on Ch A only)
Trigger sensitivity, real-time Digital triggering provides 1 LSB accuracy up to full bandwidth
Trigger sensitivity, ETS 10 mV p-p, typical, at full bandwidth
Maximum pre-trigger capture 100% of capture size
Maximum post-trigger delay 4 billion samples
Trigger rearm time in rapid trigger mode N/A < 2 μs on fastest
timebase
< 1 μs on fastest timebase
Max. waveforms in rapid trigger mode N/A 96 10 000
Function generator
Standard output signals Sine, square, triangle, DC voltage, ramp, sinc, Gaussian, half-sine
Pseudorandom output signals None White noise, PRBS
Standard signal frequency DC to 100 kHz DC to 1 MHz
Sweep modes Up, down, dual with selectable start/stop frequencies and increments
Triggering None Free-run or up to 1 billion waveform cycles or frequency sweeps.
Triggered from scope trigger or manually.
Output frequency accuracy Oscilloscope timebase accuracy ± output frequency resolution
Output frequency resolution < 0.02 Hz < 0.01 Hz
Output voltage range ±2 V
Output adjustments Any amplitude and offset within ±2 V range
Amplitude flatness (typical) < 1 dB to 100 kHz < 0.5 dB to 1 MHz
DC accuracy ±1% of full scale
SFDR (typical) > 55 dB at 1 kHz full-scale sine wave > 60 dB at 10 kHz full-scale sine wave
Output characteristics Front panel BNC, 600 Ω output impedance
Overvoltage protection ±20 V
Arbitrary waveform generator
Update rate 1.548 MHz 20 MHz
Buffer size 4 kS 8 kS 32 kS
Resolution 12 bits
Bandwidth > 100 kHz > 1 MHz
Rise time (10% to 90%) < 2 μs < 120 ns
Spectrum analyzer
Frequency range DC to analog bandwidth of oscilloscope
Display modes Magnitude, average, peak hold
Windowing functions Rectangular, Gaussian, triangular, Blackman, Blackman-Harris, Hamming, Hann, flat-top
Number of FFT points Selectable from 128 to half available buffer memory in powers of 2, up to a maximum of 1 048 576 points
Math channels and Software filters
Functions −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty
Software filters Highpass, lowpass, bandpass, bandstop
Operands A, B (input channels), C, D (input channels, 4-channel models only), T (time), reference waveforms, constants, pi, digital channels (MSO models only)
Automatic measurements
Scope mode AC RMS, true RMS, frequency, cycle time, duty cycle, DC average, falling rate, rising rate, low pulse width, high pulse width, fall time, rise time, minimum, maximum, peak to peak
Spectrum mode Frequency at peak, amplitude at peak, THD dB, SNR, SINAD, SFDR,
total power, average amplitude at peak, THD %, THD+N, IMD
Statistics Minimum, maximum, average and standard deviation
Serial decoding
Protocols 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (subject to bandwidth and sampling rate of chosen oscilloscope model)
Mask limit testing
Mask generation Numeric (automatic) or Graphical (manual)
Statistics Pass/fail, failure count, total count
Available actions on mask fail Beep, play sound, stop capture, save waveform, trigger signal generator / AWG, run executable
Display
Interpolation Linear or sin(x)/x
Persistence modes Digital color, analog intensity, custom, fast or none
SDK / API details and specifications for customers writing their own software
Supplied drivers 32 and 64-bit drivers for Windows 7, 8 and 10
Linux drivers
macOS drivers
Example code C, C#, Excel VBA, VB.NET, LabVIEW, MATLAB
Maximum USB streaming sampling rate* 1 MS/s 5 MS/s 31 MS/s
Buffer memory in USB streaming mode* Limited only by PC
Segmented memory buffers* N/A 96 128 000 256 000 512 000

* These specifications apply when using the drivers / writing your own software. Refer to Horizontal section above when using PicoScope software

Software
Windows software PicoScope for Windows
PicoSDK Software development kit (SDK)
Windows 7, 8 or 10 recommended (read more)
macOS software PicoScope for macOS (beta: feature list)
Software development kit (SDK)
OS versions: see release notes
Linux software PicoScope for Linux (beta: feature list)
Software development kit (SDK)
See Linux Software & Drivers for details of supported distributions
Languages Chinese (simplified), Chinese (traditional), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish
General
Package contents PicoScope 2000 Series oscilloscope
2 or 4 switchable 10:1/1:1 oscilloscope probes (except for PicoScope 2204A / 2205A when purchased without probes)
TA136 digital cable (MSOs only)
2 × TA139 pack of 10 logic test clips (MSOs only)
USB cable
Quick start guide
PC connectivity USB 2.0 (USB 3.0/3.1 compatible).
Power requirements Powered from USB port
Dimensions
(including connectors and feet)
142 x 92 x 18.8 mm 130 x 104 x 18.8 mm
Weight < 0.2 kg (7 oz)
Temperature range, operating 0 °C to 50 °C
Temperature range, operating, for
stated accuracy
15 °C to 30 °C
Temperature range, storage –20 °C to +60 °C
Humidity range, operating 5% to 80% RH non-condensing
Humidity range, storage 5% to 95% RH non-condensing
Altitude range up to 2000 m
Pollution degree 2
Safety approvals Designed to EN 61010-1:2010
Environmental approvals RoHS, WEEE
EMC approvals Tested to meet EN61326-1:2013 and FCC Part 15 Subpart B
Languages supported Simplified Chinese, Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish
Warranty 5 years

Dane techniczne

Liczba kanałów analogowych 2
Pasmo analogowe 10 MHz
Dodatkowe Generator standarodwy
Częstotliwość próbkowania 100 MS/s
Rozdzielczość pionowa 8 bitów
Wielkość bufora 8 kS
Wersja USB 2.0
