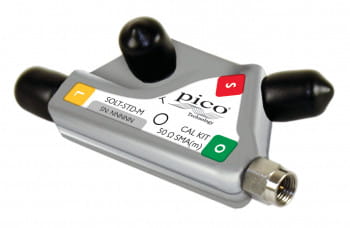

Zestaw kalibracyjny SOLT 8.5 GHz, standardowy, SMA(m)

Przejdź do pełnego opisu

4 381,26 zł

Dostępność:

na wyczerpaniu

Czas wysyłki: 7 dni

Ilość

szt.

Oblicz ratę w Leasingu

Opis produktu

Standardy kalibracji mają szczególne znaczenie dla ogólnej wydajności VNA, dlatego zalecamy ostrożny dobór akcesoriów. Normy są często najsłabszymi ogniwami w pomiarze VNA, przyczyniając się znacząco do niepewności pomiaru pomimo ich wysokich kosztów. Przy najniższych poziomach niepewności koszty mogą być znaczne, a pomiary mogą być zagrożone przez pozornie niewielkie uszkodzenia lub zużycie. Z tych powodów wielu klientów posiada zarówno produkty najwyższej jakości do kalibracji, wzorców odniesienia lub miar, jak i elementy standardowe jako wzorce robocze lub transferowe.

Pico Technology oferuje również dwa rodzaje 50 Ω krótkie, otwarte, obciążeniowe (SOLT), 4-częściowe, 5-portowe zestawy kalibracyjne, zarówno w typie męskim i żeńskim. Wszystkie zestawy mają wysokowydajne złącza ze stali nierdzewnej o wąskiej tolerancji. Zestawy są dostarczane jako zmontowana, pięcioportowe SOLT „Ұ”, męskie lub żeńskie.

Można je zdemontować do użytku indywidualnego lub do renowacji w przypadku uszkodzenia wzorca kalibracji. Każdy SOLT jest dostarczany z identyfikowalnymi danymi kalibracji połączonymi z numerem seryjnym zestawu i jest dostarczany w ochronnym etui.

Device	Specification	Frequency (GHz)
Load Uncorrected return loss Corrected return loss¹	≥ 28 dB ≥ 26 dB ≥ 40 dB ≥ 37 dB	≤ 3 > 3 ≤ 3 > 3
Open Circuit Return loss	≤ 0.15 dB ≤ 0.2 dB	≤ 3 > 3
Short Circuit Return loss	≤ 0.2 dB ≤ 0.25 dB	≤ 3 > 3
Through adaptor Insertion loss	≤ 0.2 dB	≤ 6 GHz
