Zestaw uchwytów pomocniczych z podstawą

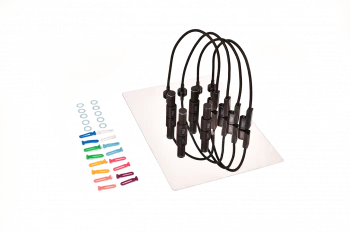

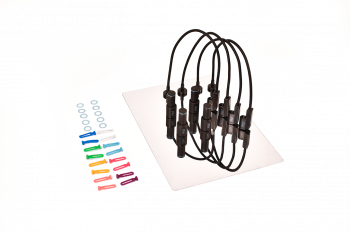

Zestaw uchwytów pomocniczych do sondy pomiarowych i płytek PCB to cenne akcesorium dedykowane do oscyloskopów PicoScope serii 6000.Zestaw został zaprojektowany wyłącznie do użytku z sondami 2,5 mm wchodzącymi w skład każdego oscyloskopu PicoScope serii 6000. Są to modele (TA061, TA062, TA101, TA151, TA133, P2036 i P2056). Zestaw zawiera stalową podstawę formatu A4 (210 mm x 297 mm), cztery uchwyty do płytki PCB, cztery uchwyty na sondy i osiem kolorowych elastycznych opasek kablowych. Zestaw idealnie nadaje się do wykonywania pomiarów bez użycia rąk, do kontroli PCB, a nawet jako uchwyt lutowniczy!

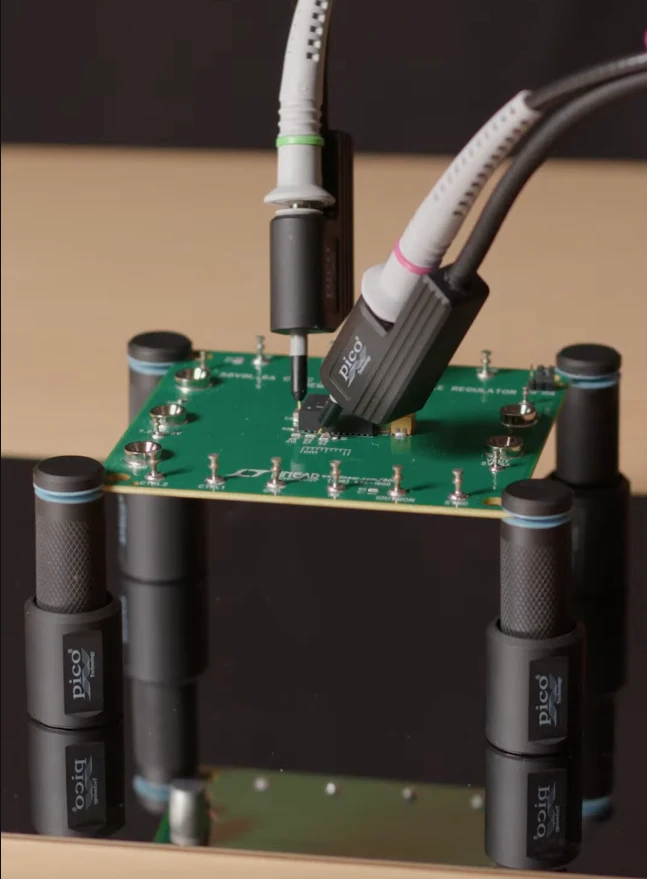

Płyta bazowa zapewnia bezpieczną stabilną podstawę dla systemu pozycjonowania sondy. Lustrzana powierzchnia podstawy pozwala  zobaczyć spód płytki drukowanej umożliwiając np. kontrolę diody LED podczas testów. Płytka drukowana jest mocowana za pomocą czterech silnych słupków magnetycznych wykorzystujących sprężynowe zaciski do chwytania testowanej płytki drukowanej. Zaciski wykorzystują parę wymiennych podkładek izolujących, aby uniknąć zwarcia ścieżek na płytce drukowanej.

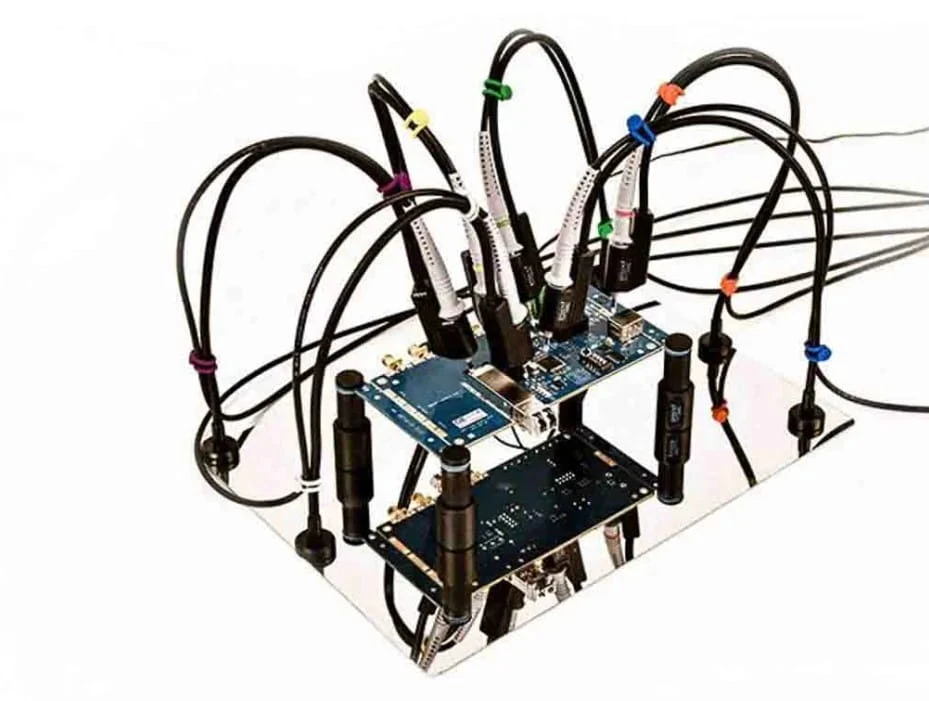

Dzięki silnym magnesom u podstawy, cztery uchwyty sondy na elastycznej szyi oferują efektywny sposób pozycjonowania końcówki sondy, jednocześnie utrzymując ją mocno w miejscu. Ich unikalna konstrukcja wykorzystuje precyzyjnie wyważony uchwyt sondy, który popycha sprężynującą końcówkę sondy na tyle, aby uzyskać dobry kontakt z płytką drukowaną lub testowanym urządzeniem. Uchwyty sond zawierają osiem par silikonowych opasek kablowych w kolorach kanału PicoScope (niebieski, czerwony, zielony, żółty, fioletowy, szary, jasnoniebieski i magenta). Te rozciągliwe gumowe opaski mocują kabel sondy do elastycznej szyi uchwytu, zwiększając stabilność, a także zgrabny sposób identyfikacji, które sondy są podłączone do których kanałów, co jest przydatne w przypadku oscyloskopu czterokanałowego i szczególnie przydatne w przypadku oscyloskopu ośmiokanałowego!
