Zestaw diagnostyczny PicoScope 4425A - Master, 4-kanałowy

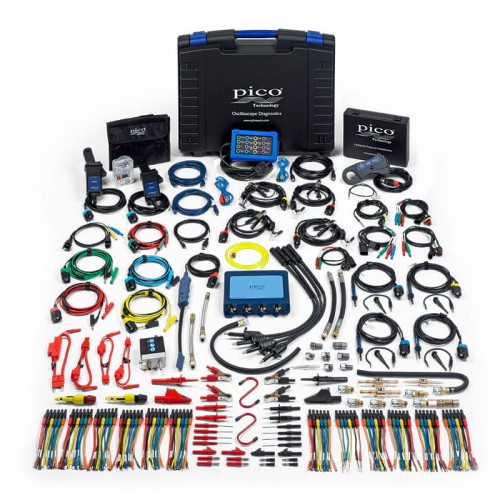

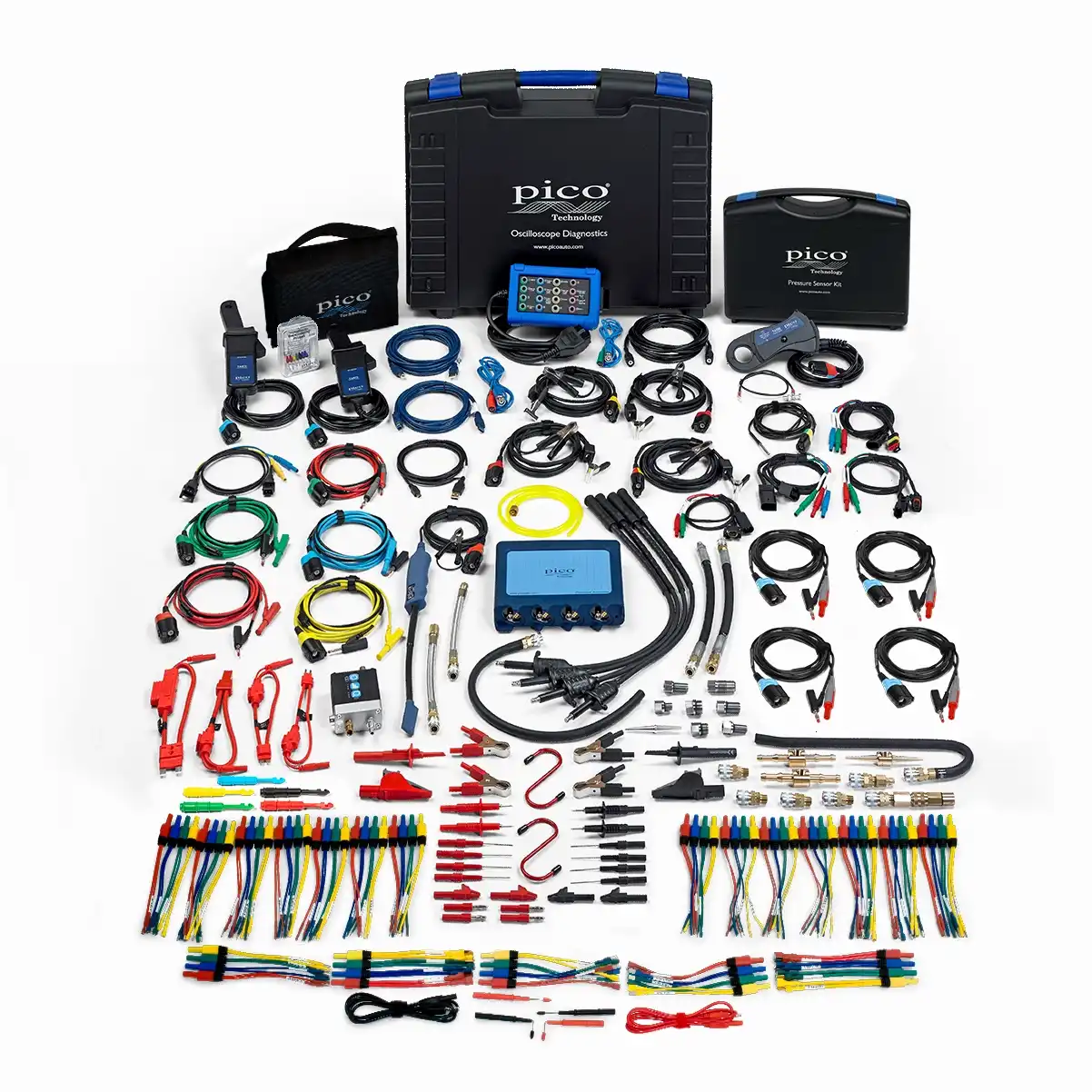

PQ194 – Zestaw diagnostyczny PicoScope 4425A Master, 4-kanałowy

Najbardziej kompletny zestaw 4-kanałowy dla zaawansowanej diagnostyki pojazdów

Zestaw Master to najbardziej rozbudowany zestaw diagnostyczny oparty na 4-kanałowym oscyloskopie PicoScope 4425A. Został przygotowany dla warsztatów, które chcą diagnozować nie tylko sygnały elektryczne, układy zapłonowe i magistrale komunikacyjne, ale również wykonywać zaawansowane pomiary ciśnienia, podciśnienia, kompresji oraz układów paliwowych z wykorzystaniem akcesoriów do przetwornika WPS500X.

W połączeniu z oprogramowaniem PicoScope 7 Automotive zestaw umożliwia rejestrowanie, analizowanie i porównywanie przebiegów wielu sygnałów jednocześnie. Pozwala przejść od samego odczytu kodów błędów do rzeczywistej analizy pracy układów pojazdu w czasie.

Zestaw Master jest kompletną platformą diagnostyczną, którą można dalej rozwijać. Akcesoria Pico Automotive są dostępne również oddzielnie, dlatego zestaw może być punktem wyjścia do dalszej rozbudowy o dodatkowe sondy, adaptery, cęgi prądowe lub akcesoria specjalistyczne.

Czym zestaw master różni się od zestawu standardowego?

Zestaw standardowy PQ178 to uniwersalny zestaw 4-kanałowy do codziennej diagnostyki warsztatowej. Obejmuje podstawowe przewody pomiarowe, cęgi prądowe, sondy zapłonowe, przedłużacze bezpiecznikowe, igły pomiarowe i walizkę.

Zestaw master PQ194 idzie znacznie dalej. Zawiera rozszerzone wyposażenie znane z zestawów wyższych, a dodatkowo rozbudowany zestaw akcesoriów do pomiarów ciśnieniowych. Dzięki temu pozwala diagnozować zarówno stronę elektryczną, jak i mechaniczną pojazdu.

W porównaniu z zestawem standardowym, zestaw Master zawiera między innymi CAN Test Box, detektor systemu bezkluczykowego, detektor ultradźwiękowych czujników parkowania, zestaw przejściówek Premium, dodatkowe przejściówki 2- i 3-pinowe, sondę temperatury, przewód rezystancyjny, większą liczbę przewodów z dzielnikiem 10:1 oraz kompletniej dobrane akcesoria do pomiarów ciśnienia.

Czym różni się zestaw master od zestawu zaawansowanego?

Zestaw zaawansowany PQ180 to bardzo rozbudowany zestaw ogólnowarsztatowy, dobry dla warsztatów wykonujących zaawansowaną diagnostykę elektryczną i elektroniczną. Zawiera między innymi sondę temperatury, detektor czujników parkowania, zestaw przejściówek Premium, przewód rezystancyjny, rozszerzone wyposażenie zapłonowe oraz większy komplet przedłużaczy bezpiecznikowych.

Zestaw master PQ194 zawiera wyposażenie zbliżone do zestawu zaawansowanego, ale rozszerza je o elementy, których nie ma w PQ180: CAN Test Box, dodatkowe przejściówki, detektor systemu bezkluczykowego oraz bardzo szeroki zestaw akcesoriów do WPS500X. To właśnie część ciśnieniowa najbardziej odróżnia zestaw Master od zestawu zaawansowanego.

Jeżeli PQ180 jest zestawem dla zaawansowanej diagnostyki elektrycznej, to PQ194 jest zestawem dla warsztatu, który chce połączyć diagnostykę elektryczną, elektroniczną, komunikacyjną i mechaniczną w jednym systemie.

Co możesz diagnozować tym zestawem?

• sygnały czujników, sterowników i elementów wykonawczych,
• magistrale komunikacyjne oraz złącze diagnostyczne z użyciem CAN Test Box,
• układy zapłonowe i wypadanie zapłonów,
• rozruch, ładowanie, pobór prądu i duże odbiorniki elektryczne,
• układy zabezpieczone bezpiecznikami ATC, mini, maxi i JCASE,
• temperaturę elementów i układów pojazdu,
• czujniki parkowania oraz systemy bezkluczykowe,
• ciśnienie, podciśnienie, kompresję i układy paliwowe,
• układy dolotowe, wydechowe i mechaniczne problemy pracy silnika.

Dlaczego takie wyposażenie ma sens w profesjonalnym warsztacie?

Cztery kanały pomiarowe pozwalają jednocześnie analizować kilka zależnych sygnałów. To szczególnie ważne przy diagnostyce synchronizacji silnika, układów sterowania, magistral komunikacyjnych oraz usterek okresowych.

CAN Test Box ułatwia szybki dostęp do sygnałów na złączu diagnostycznym OBD. Pozwala wygodnie analizować komunikację, zasilanie i masy bez każdorazowego wpinania się bezpośrednio w instalację pojazdu.

Zestaw przejściówek Premium oraz dodatkowe adaptery 2- i 3-pinowe przyspieszają podłączanie się do różnych typów złączy spotykanych w nowoczesnych pojazdach. To ogranicza ryzyko uszkodzenia pinów czy naruszenia integralności fabrycznej wiązki co  skraca czas przygotowania pomiaru.

Cęgi prądowe 60 A oraz 200 A / 2000 A pozwalają mierzyć zarówno mniejsze odbiorniki, jak i duże prądy rozrusznika, alternatora, świec żarowych czy głównych obwodów zasilania.

Rozbudowany zestaw zapłonowy, obejmujący sondy pojemnościowe, sondę COP i przedłużki przewodów wysokiego napięcia, umożliwia szybszą analizę pracy układu zapłonowego i porównywanie pracy cylindrów.

Sonda temperaturowa PicoBNC+ pozwala rejestrować zmiany temperatury w czasie. Może być przydatna przy diagnostyce układu chłodzenia, klimatyzacji, DPF, przegrzewających się połączeń i elementów elektrycznych.

Akcesoria do WPS500X umożliwiają wykonywanie pomiarów ciśnienia, podciśnienia, kompresji, układów paliwowych, dolotowych i wydechowych. Dzięki nim można ocenić mechaniczny stan silnika bez ograniczania się wyłącznie do pomiarów elektrycznych.

Dedykowane walizki ułatwiają przechowywanie i transport oscyloskopu, przewodów, adapterów oraz akcesoriów ciśnieniowych. W praktyce oznacza to lepszą organizację pracy i szybsze przygotowanie do pomiaru.

Kiedy wybrać zestaw Master?

• gdy chcesz mieć najbardziej kompletny zestaw 4-kanałowy Pico Automotive,
• gdy oprócz diagnostyki elektrycznej wykonujesz pomiary mechaniczne silnika,
• gdy potrzebujesz akcesoriów do WPS500X, kompresji, podciśnienia i paliwa,
• gdy często diagnozujesz trudne przypadki, których nie wyjaśnia sam kod błędu OBD,
• gdy chcesz analizować CAN, zasilania, masy, prądy i sygnały czujników,
• gdy PQ178 jest zbyt podstawowy, a PQ180 nadal nie obejmuje pełnej części ciśnieniowej.

Dlaczego warto?

Zestaw master PQ194  to zestaw dla warsztatów, które chcą diagnozować pojazdy kompleksowo — od elektroniki, przez komunikację i zapłon, aż po mechanikę silnika. W porównaniu z PQ178 oferuje znacznie szersze możliwości, a względem PQ180 dodaje kluczową część ciśnieniową i komunikacyjną. To wybór dla specjalistów, którzy chcą mieć pod ręką narzędzia do najtrudniejszych przypadków diagnostycznych.

Profesjonalny system diagnostyczny, który rozwija się razem z Twoim warsztatem

Podstawą każdego zestawu jest profesjonalny oscyloskop PicoScope 4225A (dla zestawów 2-kanałowych) lub PicoScope 4425A (dla zestawów 4-kanałowych). To właśnie oscyloskop stanowi serce całego systemu diagnostycznego Pico Automotive i odpowiada za precyzyjną rejestrację sygnałów elektrycznych oraz komunikację z komputerem.

Równie ważnym elementem jest oprogramowanie PicoScope 7 Automotive, które prowadzi diagnostę przez proces pomiarów. Oprogramowanie oferuje gotowe testy diagnostyczne, bibliotekę przebiegów referencyjnych oraz funkcje ułatwiające analizę sygnałów z czujników, elementów wykonawczych, magistral komunikacyjnych i układów elektrycznych współczesnych pojazdów.

Kupując zestaw Pico Automotive inwestujesz nie tylko w oscyloskop, ale w kompletną platformę diagnostyczną, którą możesz rozwijać wraz z rozwojem swojego warsztatu. Wszystkie sondy, cęgi prądowe, adaptery, przewody i pozostałe akcesoria dostępne są również jako oddzielne produkty. Dzięki temu nie jesteś ograniczony zawartością gotowego zestawu — w każdej chwili możesz uzupełnić wyposażenie o kolejne akcesoria lub specjalistyczne zestawy przeznaczone do nowych zastosowań.

Dla wielu warsztatów zestaw Starter lub Standard staje się początkiem wieloletniej pracy z systemem Pico Automotive. Wraz z rozwojem usług diagnostycznych możesz stopniowo rozbudowywać swoje wyposażenie, zachowując ten sam oscyloskop, oprogramowanie oraz sposób pracy. To inwestycja, która rozwija się razem z Twoim warsztatem.

Zawartość zestawu

Informacje dodatkowe

Dokładniejszy opis produktów dostępny w zakładce - [Produkty powiązane]

Gwarancja

• 24 miesiące na oscyloskop
• 12 miesięcy na akcesoria
