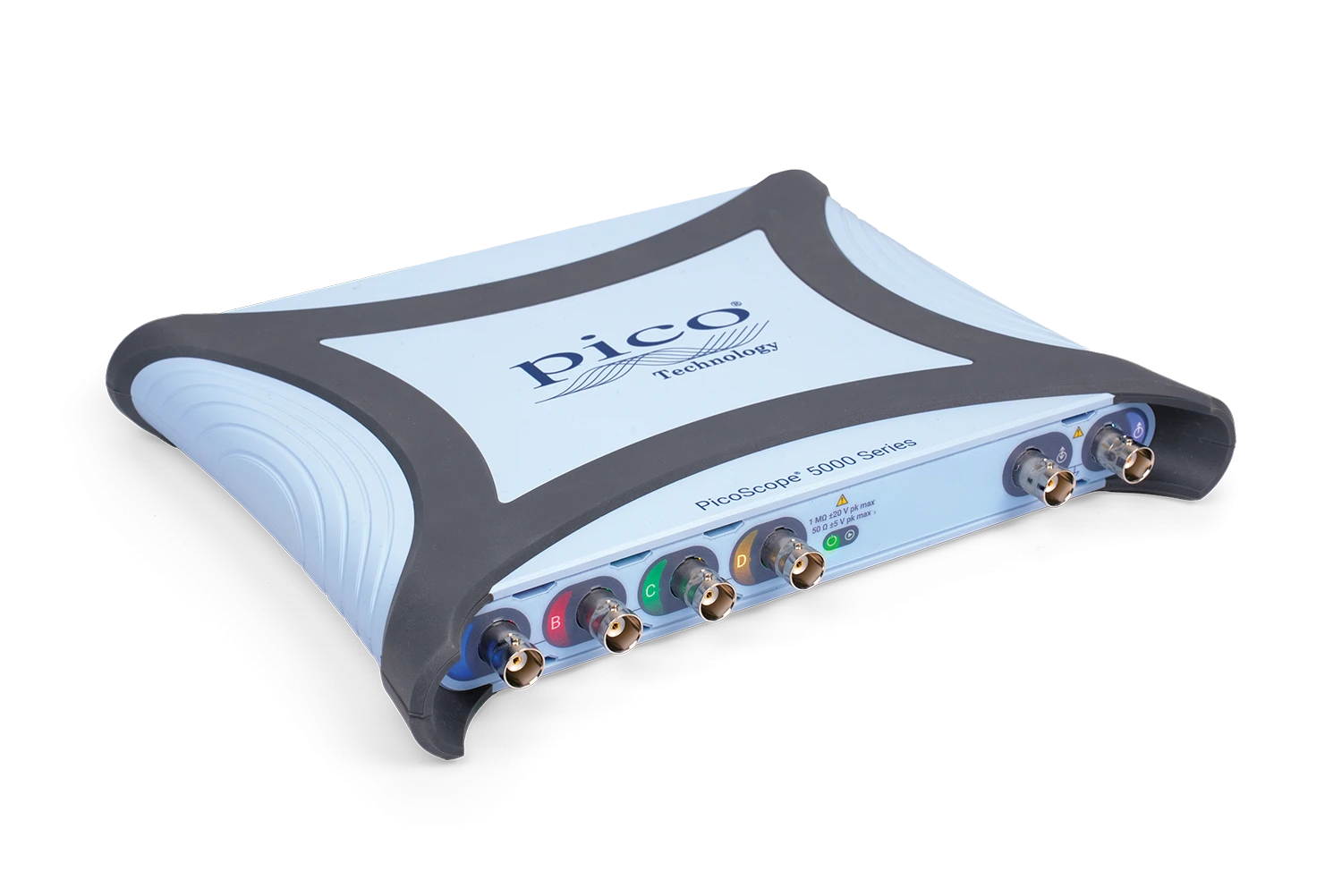

Oscyloskop PicoScope 5462E+
PicoScope 5462E+ to wersja Plus modelu 5462E. Umożliwia pracę w trybie 16-bit do precyzyjnych pomiarów analogowych oraz w trybie 8-bit, gdy priorytetem jest większe pasmo i wyższa szybkość próbkowania. To dobry wybór, gdy jedno urządzenie ma obsługiwać zarówno pomiary niskoszumowe, jak i szybsze sygnały.
Kod produktu: PQ413
Cechy produktu
- Pasmo analogowe 60 MHz / 200 MHz
- Liczba kanałów analogowych 4
- Rozdzielczość pionowa 16 bitów
- Częstotliwość próbkowania 5 GS/s
- Wielkość bufora 2 GS
- Wersja USB 3.0
- Dodatkowe Generator arbitralny (AWG)
Opis
PicoScope 5462E+ — elastyczny oscyloskop USB 8/16-bit, 60 MHz / 200 MHz
PicoScope 5462E+ to wersja Plus modelu 5462E. Umożliwia pracę w trybie 16-bit do precyzyjnych pomiarów analogowych oraz w trybie 8-bit, gdy priorytetem jest większe pasmo i wyższa szybkość próbkowania. To dobry wybór, gdy jedno urządzenie ma obsługiwać zarówno pomiary niskoszumowe, jak i szybsze sygnały.
Dla kogo jest ten model?
- dla laboratoriów potrzebujących elastycznego oscyloskopu 4-kanałowego,
- dla użytkowników mierzących zarówno małe sygnały analogowe, jak i szybsze zbocza,
- dla działów R&D, które chcą mieć zapas możliwości względem standardowego 5462E.
Najważniejsze zalety
- Tryb 16-bit z pasmem 60 MHz służy do precyzyjnych pomiarów analogowych, tętnień, szumów i sygnałów o małej amplitudzie.
- Tryb 8-bit z pasmem do 200 MHz pozwala analizować szybsze zbocza i zakłócenia wtedy, gdy ważniejsza jest szybkość niż maksymalna rozdzielczość napięciowa.
- Próbkowanie do 5 GS/s w trybie 8-bit daje większą rozdzielczość czasową dla krótkich impulsów i transientów.
- Pamięć akwizycji do 2 GS w trybie 8-bit umożliwia rejestrowanie dłuższych przebiegów z dużą liczbą próbek.
- 4 kanały analogowe pozwalają jednocześnie obserwować kilka punktów układu bez przełączania sond.
- Generator funkcyjny i AWG umożliwia testowanie odpowiedzi badanego układu bez dodatkowego źródła sygnału.
Kiedy wybrać MSO?
Jeżeli pracujesz z magistralami cyfrowymi i chcesz analizować wiele linii logicznych jednocześnie, wybierz 5462E+ MSO.
W zestawie z oscyloskopem
PicoScope serii 5000E dostarczany jest jako kompletny zestaw gotowy do pracy.
- Oscyloskop PicoScope 5000E
- Sondy pomiarowe dostosowane do liczby kanałów analogowych
- Przewód USB
- Oprogramowanie PicoScope 7
- Dostęp do bezpłatnych aktualizacji oprogramowania
- Dokumentacja producenta
Gwarancja producenta
Wszystkie oscyloskopy PicoScope objęte są 5-letnią gwarancją producenta Pico Technology.
Standardowe akcesoria dostarczane w zestawie objęte są 1-roczną gwarancją producenta.
Oprogramowanie i dokumentacja
Oscyloskop współpracuje z oprogramowaniem PicoScope 7, które umożliwia analizę przebiegów, dekodowanie magistral, pomiary automatyczne, analizę FFT, testy maski, DeepMeasure oraz eksport danych. Dla użytkowników tworzących własne aplikacje dostępny jest PicoSDK.
Warto dobrać akcesoria
- sondy pasywne odpowiednie do pasma oscyloskopu,
- przewód cyfrowy i klipsy logiczne dla wersji MSO,
- sondy różnicowe do pomiarów zasilania i sygnałów pływających,
- cęgi prądowe do pomiarów prądu,
- certyfikat kalibracji, jeżeli wymagają tego procedury jakościowe.
Potrzebujesz samego oscyloskopu?
Standardowo urządzenia PicoScope dostarczane są wraz z odpowiednią liczbą sond pomiarowych. Jeżeli posiadasz już kompatybilne sondy lub planujesz wykorzystać własne wyposażenie pomiarowe, istnieje możliwość zamówienia samego oscyloskopu bez sond. W celu przygotowania indywidualnej wyceny prosimy o kontakt z naszym działem sprzedaży.
Wsparcie techniczne przed zakupem
Nie masz pewności, który model będzie odpowiedni do Twojej aplikacji?
Inżynierowie Pico Technology pomogą dobrać oscyloskop, sondy oraz akcesoria do konkretnego zastosowania – od elektroniki i systemów embedded po automatykę przemysłową i diagnostykę automotive.
Skontaktuj się z nami przed zakupem, aby otrzymać rekomendację najlepszego rozwiązania.
Pliki do pobrania
PicoScope_5000E_Series_Data_Sheet.pdf
7.46 MB
Specyfikacja techniczna oscyloskopów PicoScope 5000E
