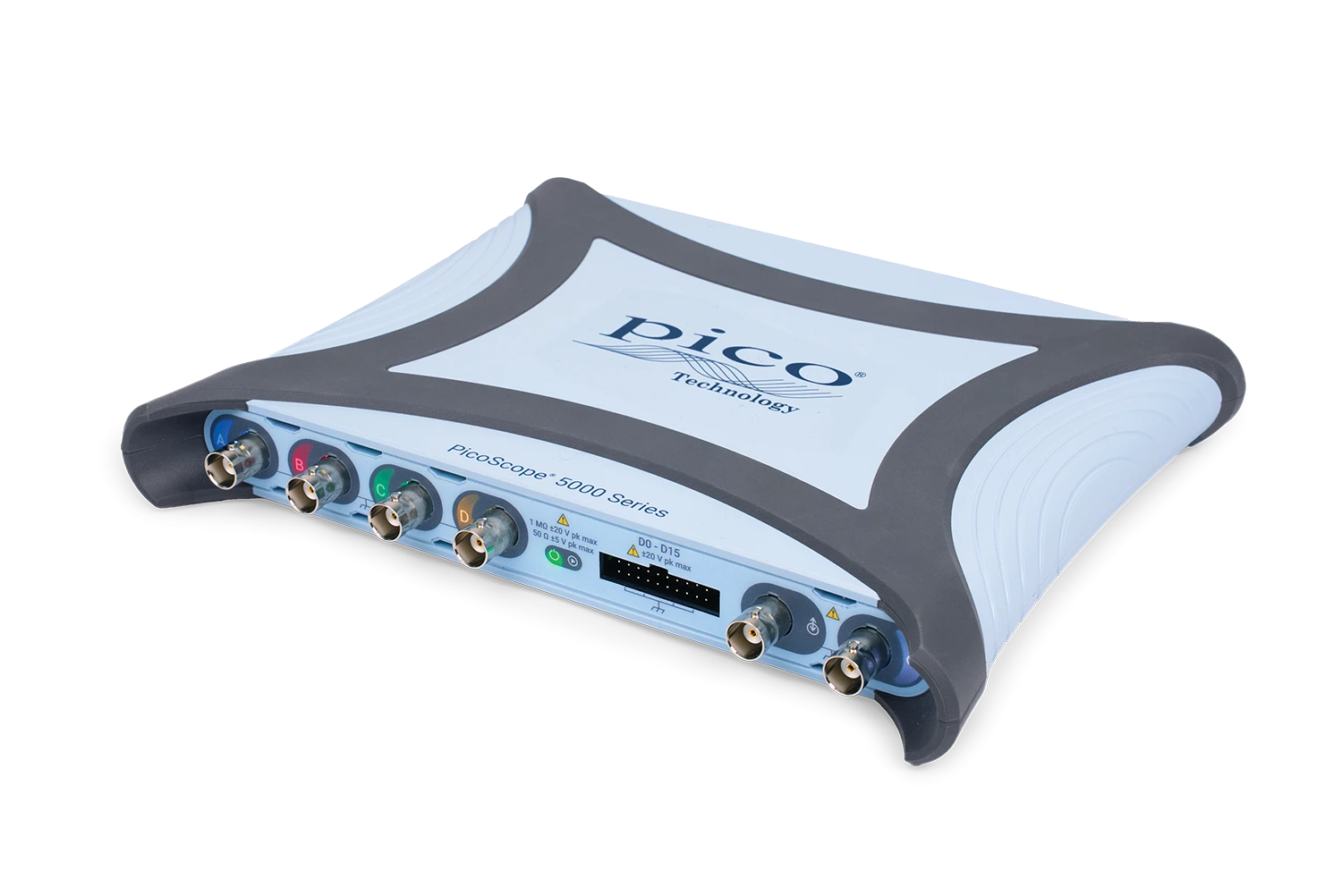

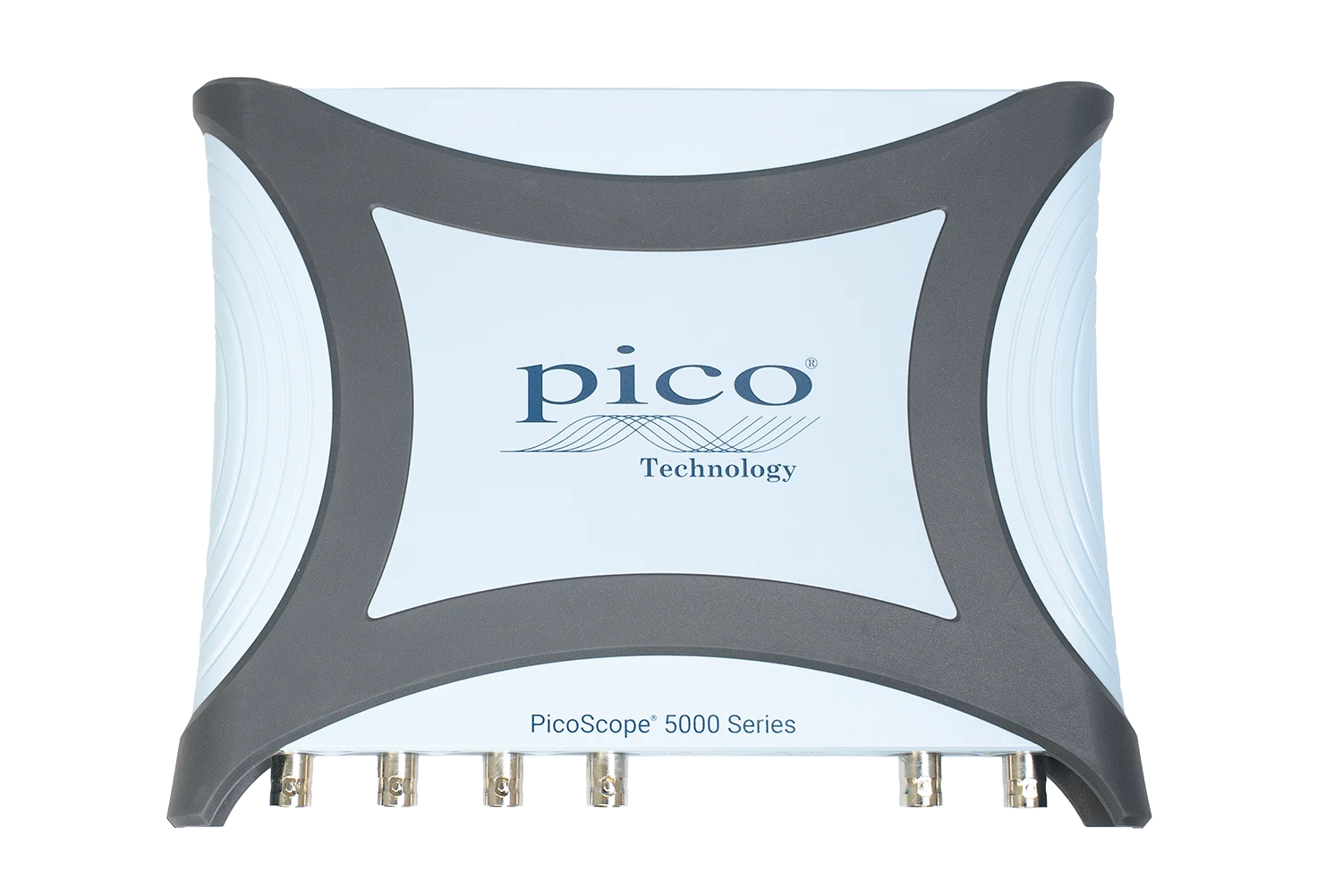

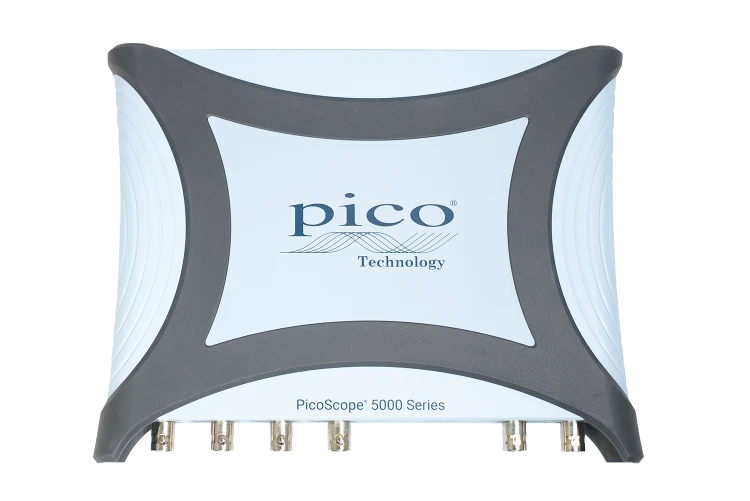

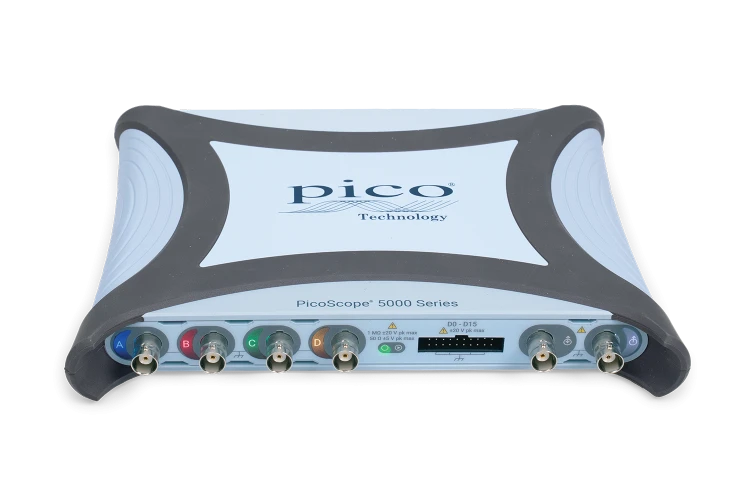

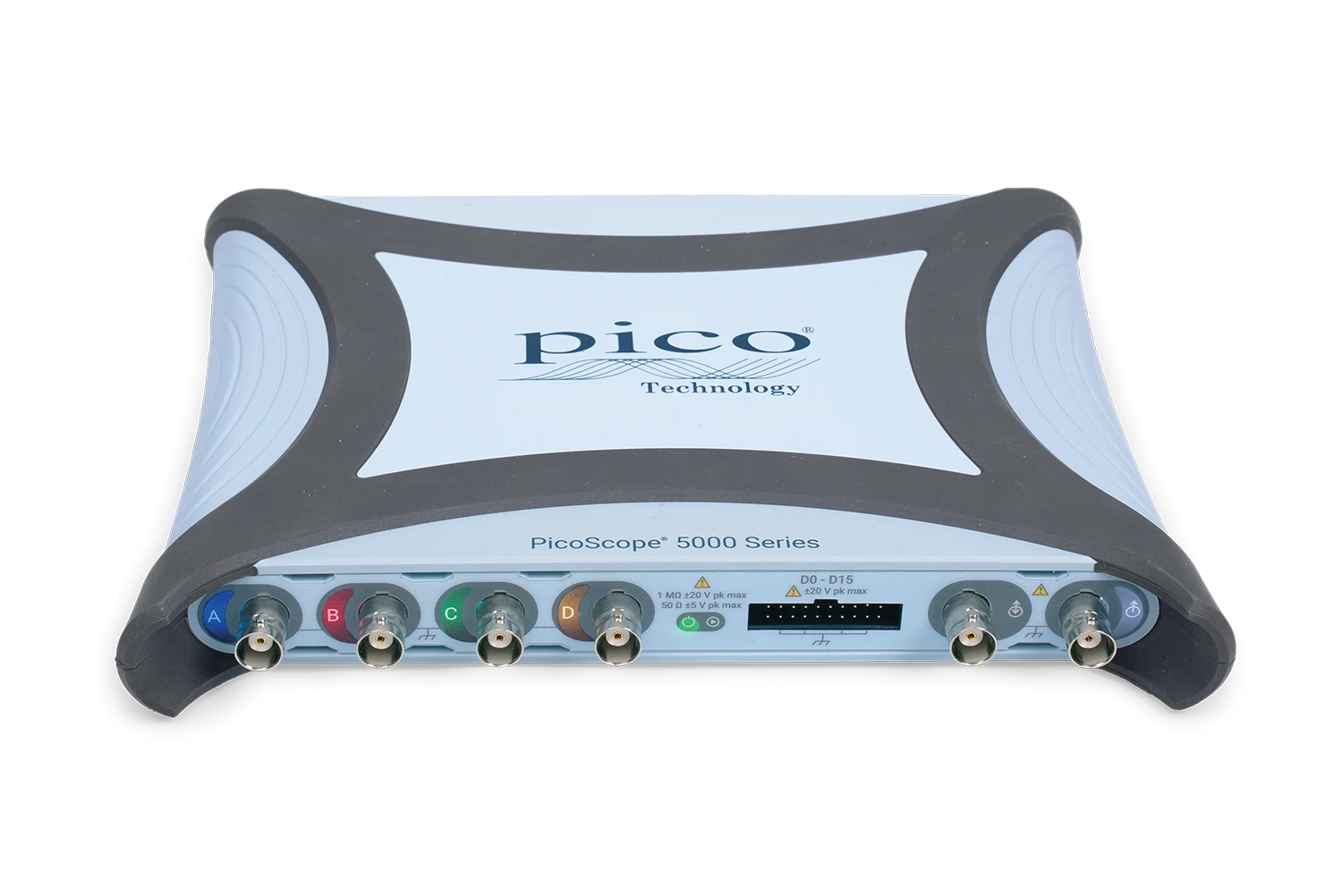

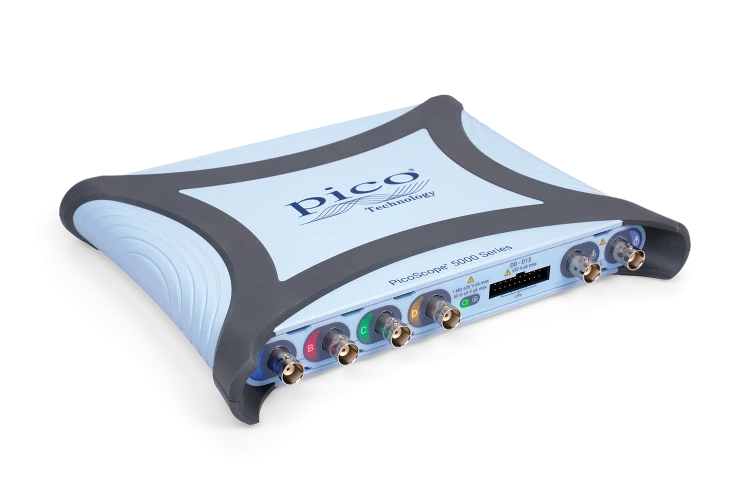

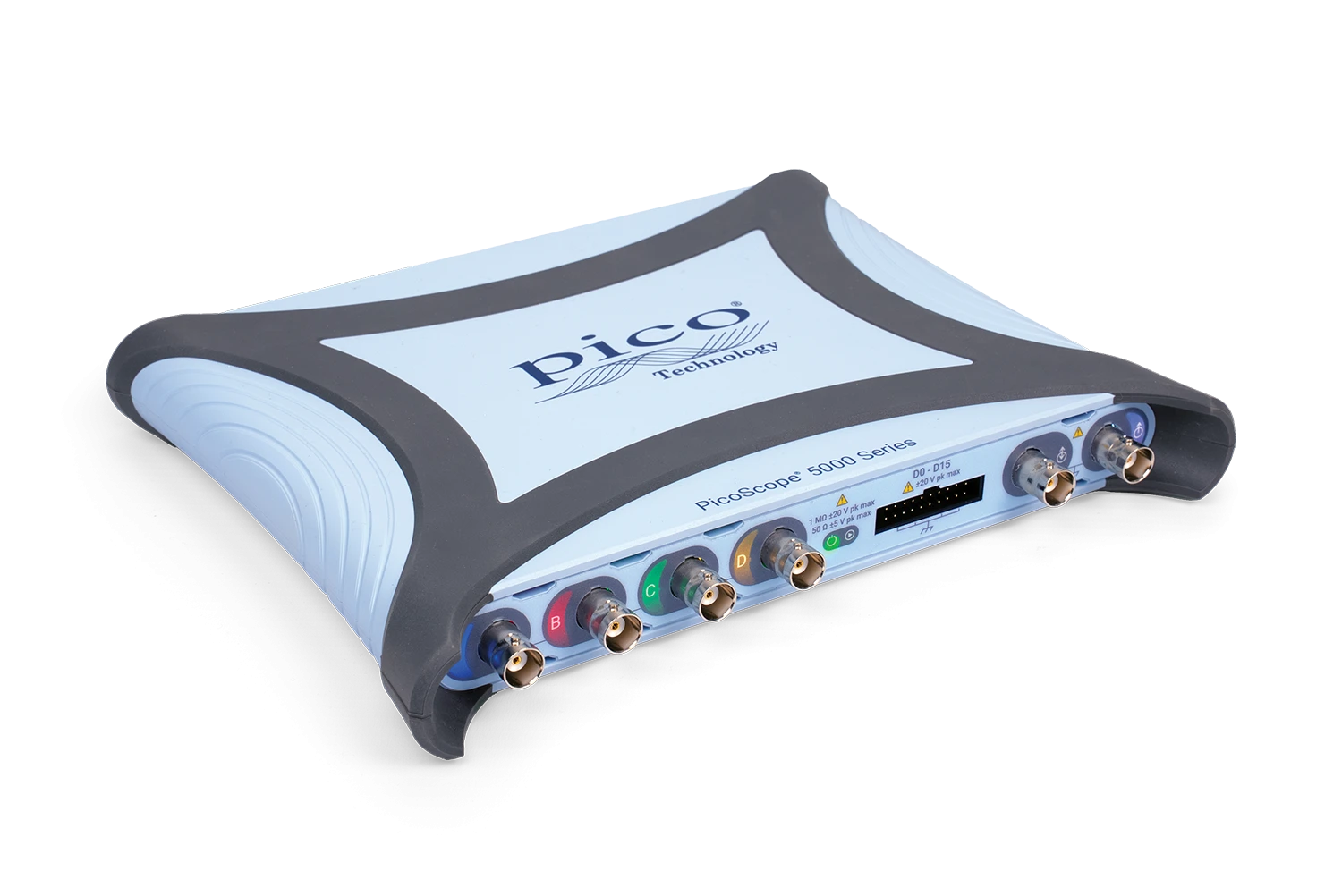

Oscyloskop PicoScope 5462E+ MSO

PicoScope 5462E+ MSO — 8/16-bit, 60 MHz / 200 MHz, 4 + 16 kanałów

PicoScope 5462E+ MSO to elastyczny model dla użytkowników embedded, którzy potrzebują zarówno dokładnych pomiarów analogowych, jak i analizy cyfrowej. W trybie 16-bit sprawdza się przy pomiarach precyzyjnych, a w trybie 8-bit oferuje większe pasmo i szybszą akwizycję.

Polecany dla

• inżynierów embedded,
• projektantów układów z magistralami SPI, I²C, UART, CAN i LIN,
• laboratoriów, które potrzebują jednego urządzenia do pomiarów analogowych i cyfrowych,
• użytkowników szukających modelu Plus w rozsądnej konfiguracji.

Najważniejsze zalety

• Tryb 16-bit z pasmem 60 MHz pozwala mierzyć małe sygnały analogowe, zakłócenia i tętnienia zasilania z wysoką rozdzielczością pionową.
• Tryb 8-bit z pasmem do 200 MHz daje większy zapas do analizy szybszych zboczy i sygnałów cyfrowych.

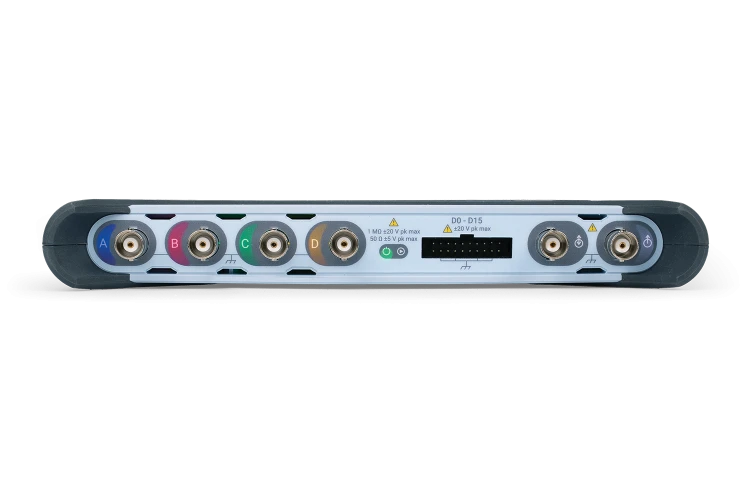

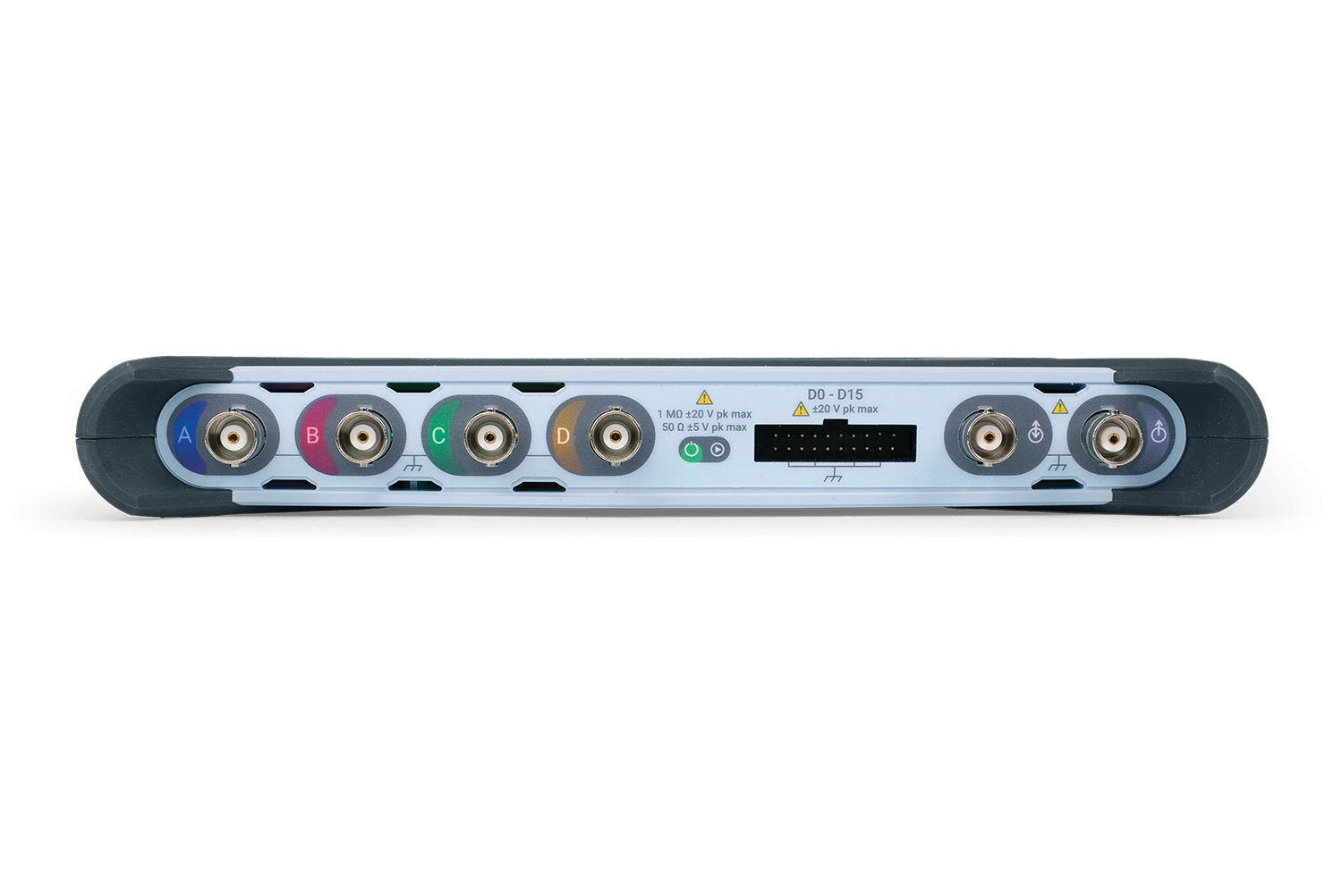

• 4 kanały analogowe + 16 kanałów cyfrowych pozwalają analizować jednocześnie zasilanie, sygnały analogowe, zegar, reset i linie danych.
• Próbkowanie do 5 GS/s w trybie 8-bit ułatwia wykrywanie krótkich zakłóceń i ocenę zależności czasowych.
• Pamięć akwizycji do 2 GS w trybie 8-bit pozwala rejestrować dłuższe sekwencje pracy magistrali i powiązane z nimi zjawiska analogowe.
• 16 kanałów MSO umożliwia dekodowanie i korelację wielu sygnałów logicznych bez osobnego analizatora stanów logicznych.

Typowe zastosowania

• debugowanie układów embedded,
• analiza sygnałów cyfrowych i analogowych na wspólnej osi czasu,
• pomiary zasilania i reakcji układów cyfrowych,
• dekodowanie magistral szeregowych.

Kiedy wybrać mocniejszy model?

Jeżeli potrzebujesz większego pasma w trybie 16-bit lub 8-bit, rozważ 5463E+ MSO lub 5464E+ MSO.
