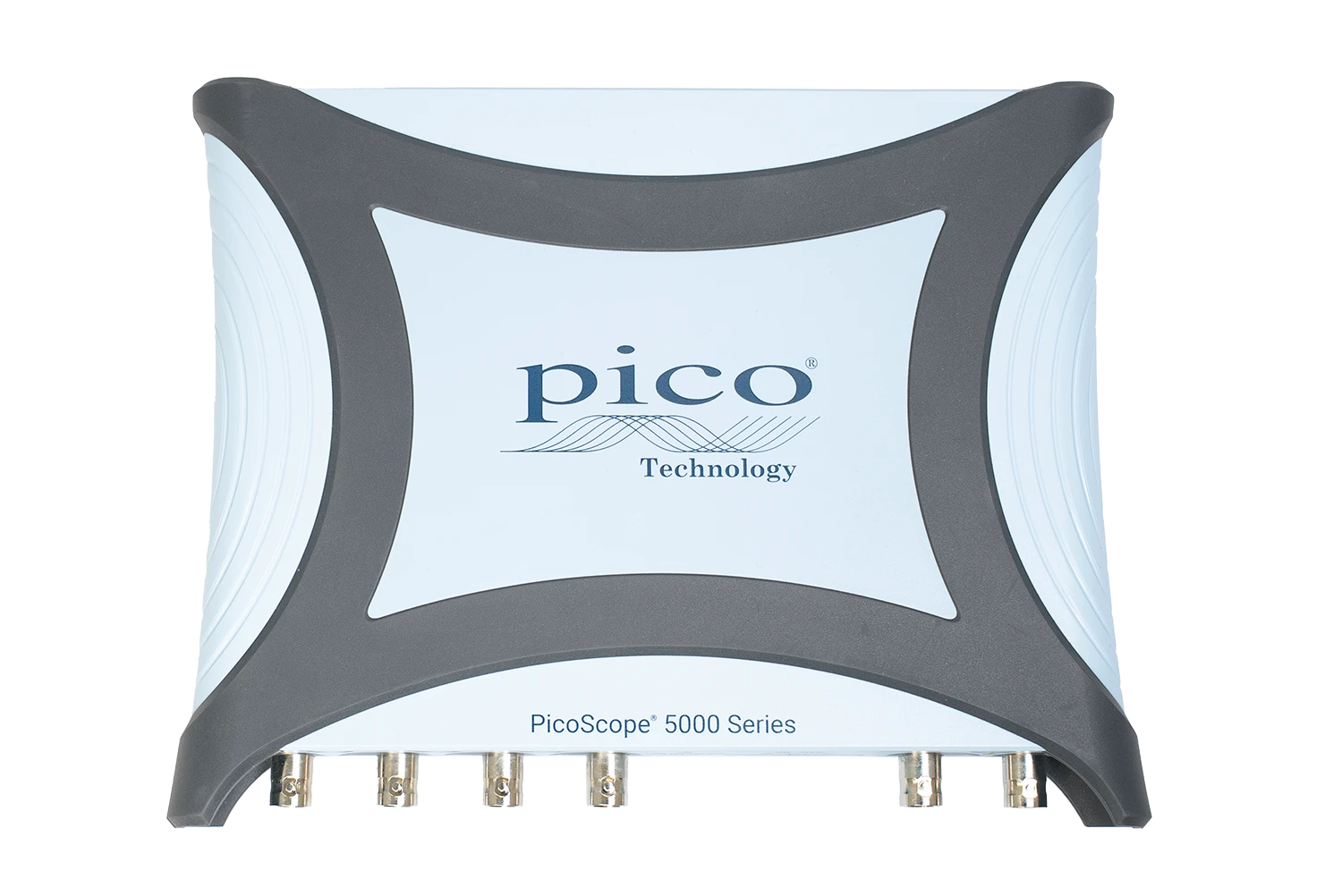

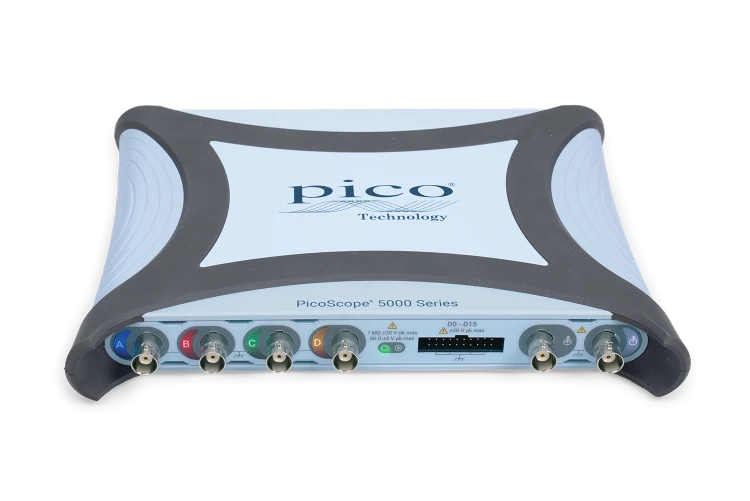

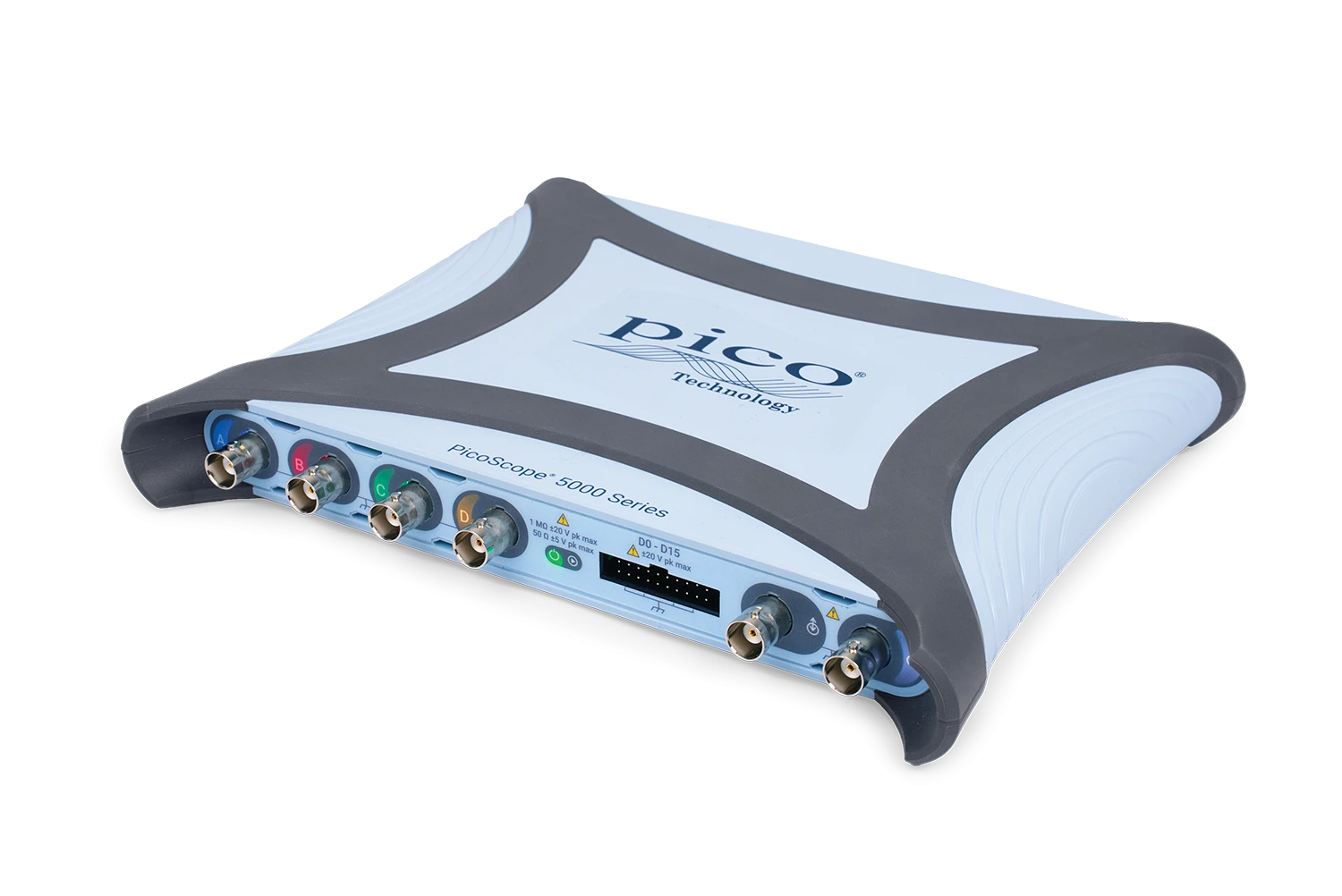

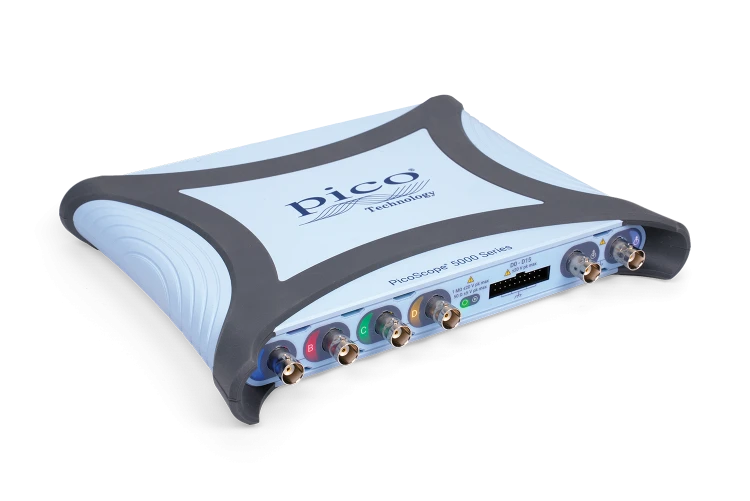

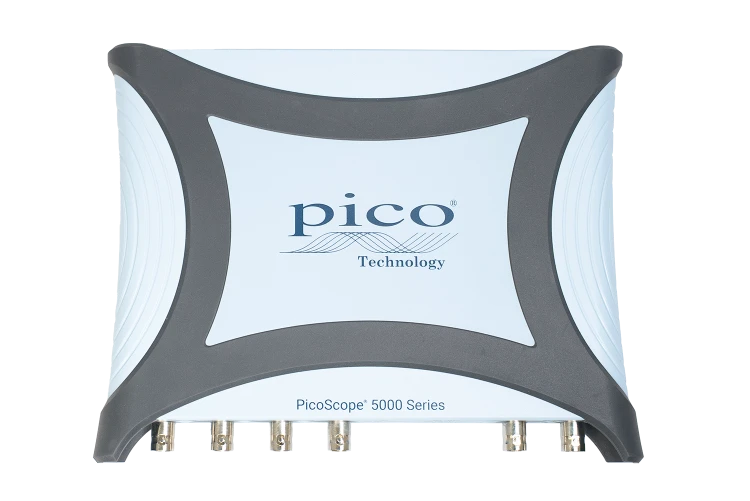

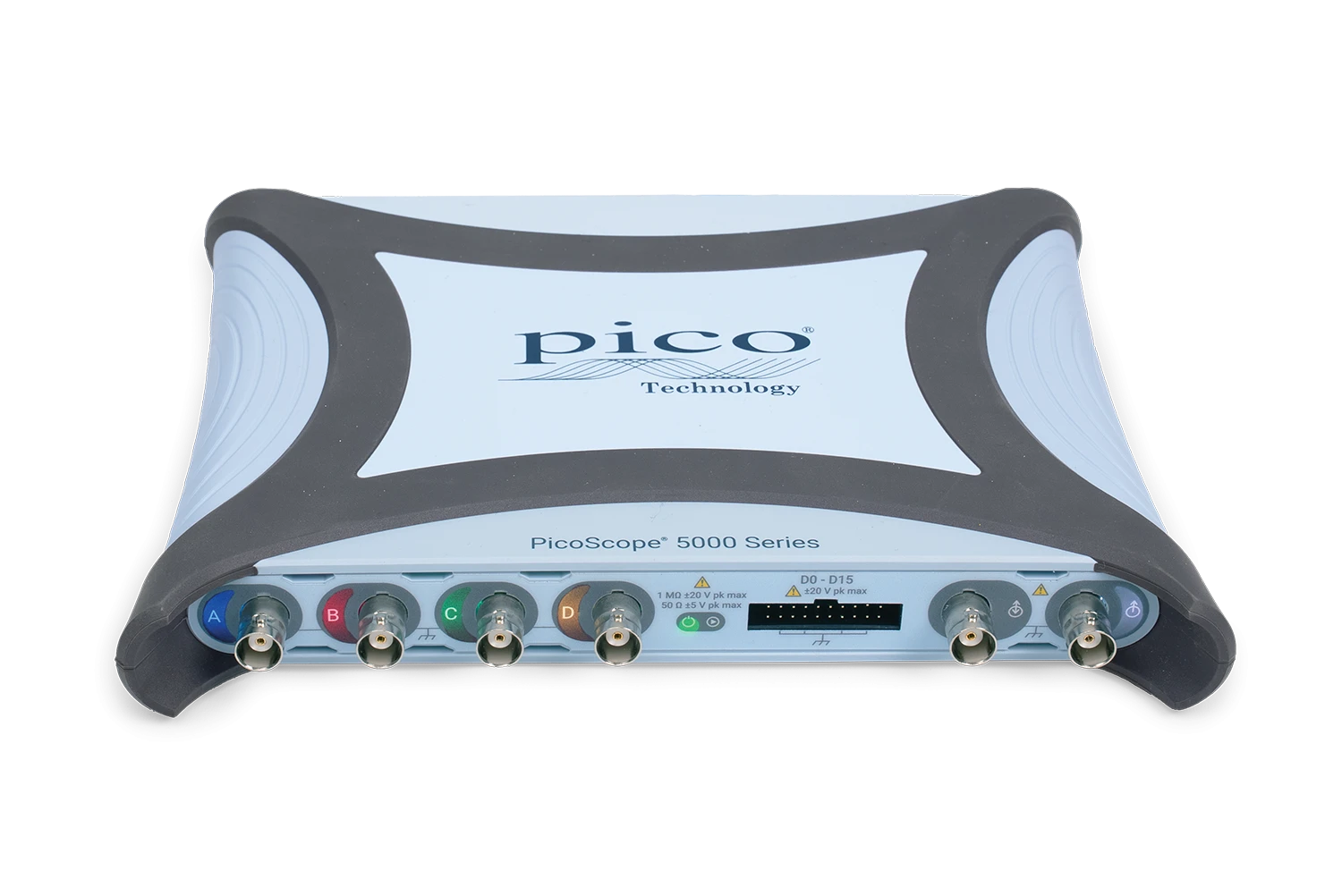

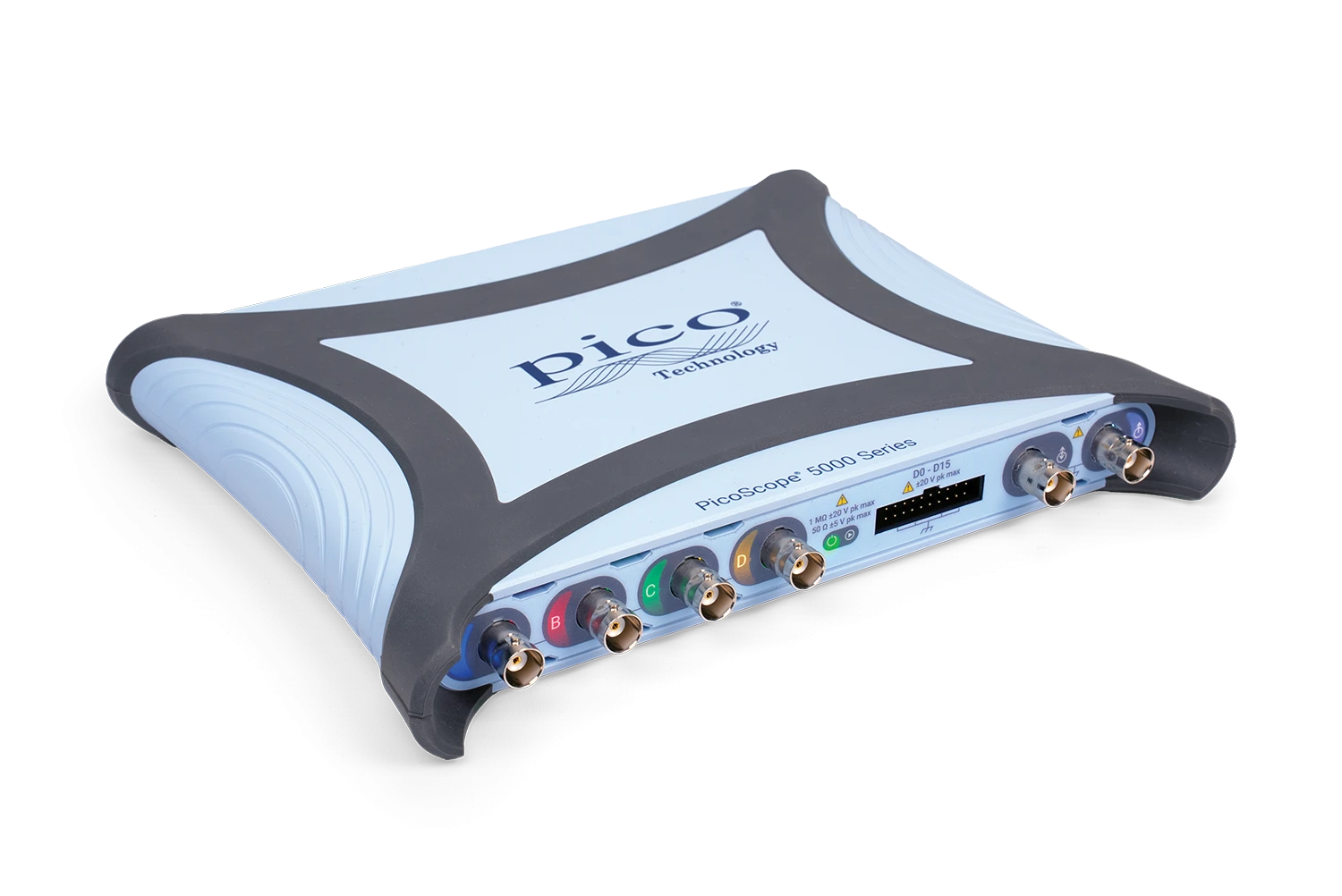

Oscyloskop PicoScope 5463E MSO
PicoScope 5463E MSO to bardzo uniwersalny model dla zespołów embedded i R&D. Łączy 100 MHz pasma w trybie 16-bit, 4 kanały analogowe oraz 16 kanałów cyfrowych, dzięki czemu pozwala analizować zarówno jakość sygnałów analogowych, jak i komunikację cyfrową.
Kod produktu: PQ398
Cechy produktu
- Pasmo analogowe 100 MHz
- Liczba kanałów analogowych 4
- Liczba kanałów cyfrowych MSO 16
- Rozdzielczość pionowa 16 bitów
- Częstotliwość próbkowania 1.25 GS/s
- Wielkość bufora 1 GS
- Wersja USB 3.0
- Dodatkowe Generator arbitralny (AWG)
Opis

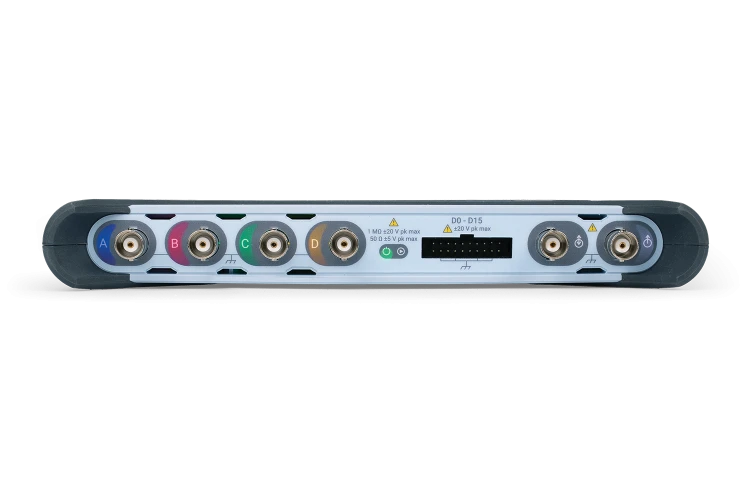

PicoScope 5463E MSO — 100 MHz, 16-bit, 4 kanały analogowe + 16 kanałów cyfrowych
PicoScope 5463E MSO to bardzo uniwersalny model dla zespołów embedded i R&D. Łączy 100 MHz pasma w trybie 16-bit, 4 kanały analogowe oraz 16 kanałów cyfrowych, dzięki czemu pozwala analizować zarówno jakość sygnałów analogowych, jak i komunikację cyfrową.
Polecany dla
- inżynierów embedded,
- zespołów pracujących z SPI, I²C, UART, CAN, CAN FD lub LIN,
- projektantów urządzeń IoT i elektroniki przemysłowej,
- firm szukających jednego narzędzia do pomiarów analogowych i logicznych.
Najważniejsze zalety
- 100 MHz pasma w trybie 16-bit wystarcza do wielu projektów embedded, a jednocześnie zachowuje wysoką rozdzielczość pomiaru napięcia.

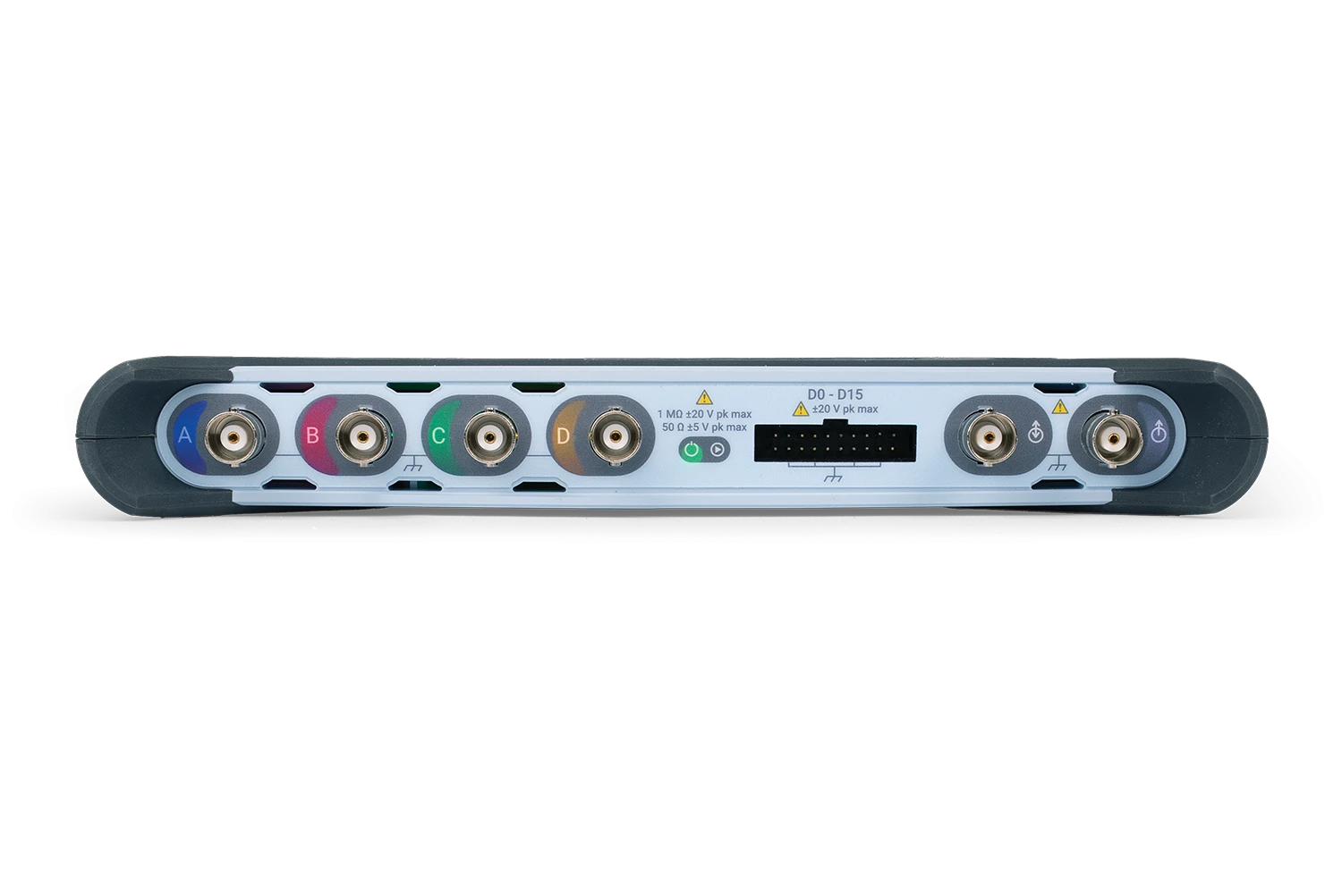

- 4 kanały analogowe + 16 kanałów cyfrowych pozwalają jednocześnie analizować zasilanie, sygnały analogowe, zegar, reset oraz linie danych.
- 16-bitowa rozdzielczość pionowa pomaga wykrywać drobne zakłócenia na zasilaniu lub sygnałach czujnikowych podczas pracy magistral cyfrowych.
- Pamięć akwizycji do 1 GS pozwala rejestrować długie transakcje komunikacyjne i zachować szczegóły pojedynczych ramek.
- Próbkowanie do 2,5 GS/s daje zapas do oceny zboczy, opóźnień i zależności czasowych między kanałami.
- 16 kanałów MSO ułatwia analizę magistral równoległych, wielu linii sterujących lub kilku interfejsów szeregowych jednocześnie.
Kiedy wybrać wersję Plus?
Wersję 5463E+ MSO wybierz wtedy, gdy oprócz dokładności 16-bit potrzebujesz większego pasma i szybszej akwizycji w trybie 8-bit.
W zestawie z oscyloskopem
PicoScope serii 5000E dostarczany jest jako kompletny zestaw gotowy do pracy.
- Oscyloskop PicoScope 5000E
- Sondy pomiarowe dostosowane do liczby kanałów analogowych
- Przewód USB
- Oprogramowanie PicoScope 7
- Dostęp do bezpłatnych aktualizacji oprogramowania
- Dokumentacja producenta
Gwarancja producenta
Wszystkie oscyloskopy PicoScope objęte są 5-letnią gwarancją producenta Pico Technology.
Standardowe akcesoria dostarczane w zestawie objęte są 1-roczną gwarancją producenta.
Oprogramowanie i dokumentacja
Oscyloskop współpracuje z oprogramowaniem PicoScope 7, które umożliwia analizę przebiegów, dekodowanie magistral, pomiary automatyczne, analizę FFT, testy maski, DeepMeasure oraz eksport danych. Dla użytkowników tworzących własne aplikacje dostępny jest PicoSDK.
Warto dobrać akcesoria
- sondy pasywne odpowiednie do pasma oscyloskopu,
- przewód cyfrowy i klipsy logiczne dla wersji MSO,
- sondy różnicowe do pomiarów zasilania i sygnałów pływających,
- cęgi prądowe do pomiarów prądu,
- certyfikat kalibracji, jeżeli wymagają tego procedury jakościowe.
Potrzebujesz samego oscyloskopu?
Standardowo urządzenia PicoScope dostarczane są wraz z odpowiednią liczbą sond pomiarowych. Jeżeli posiadasz już kompatybilne sondy lub planujesz wykorzystać własne wyposażenie pomiarowe, istnieje możliwość zamówienia samego oscyloskopu bez sond. W celu przygotowania indywidualnej wyceny prosimy o kontakt z naszym działem sprzedaży.
Wsparcie techniczne przed zakupem
Nie masz pewności, który model będzie odpowiedni do Twojej aplikacji?
Inżynierowie Pico Technology pomogą dobrać oscyloskop, sondy oraz akcesoria do konkretnego zastosowania – od elektroniki i systemów embedded po automatykę przemysłową i diagnostykę automotive.
Skontaktuj się z nami przed zakupem, aby otrzymać rekomendację najlepszego rozwiązania.
Pliki do pobrania
PicoScope_5000E_Series_Data_Sheet.pdf
7.46 MB
Specyfikacja techniczna oscyloskopów PicoScope 5000E
