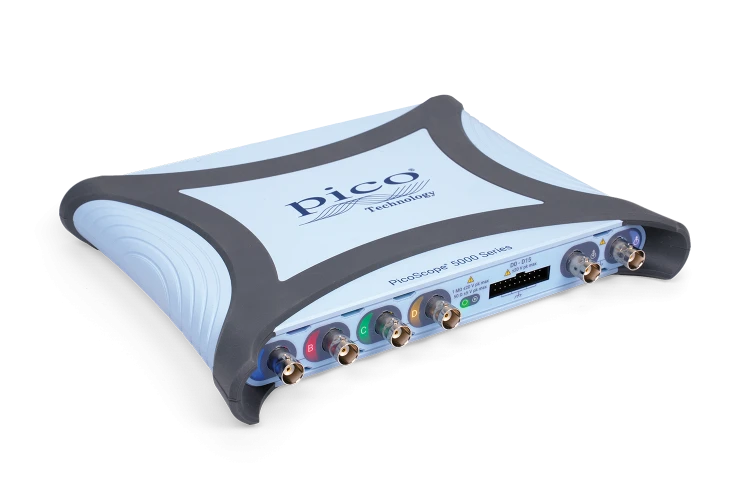

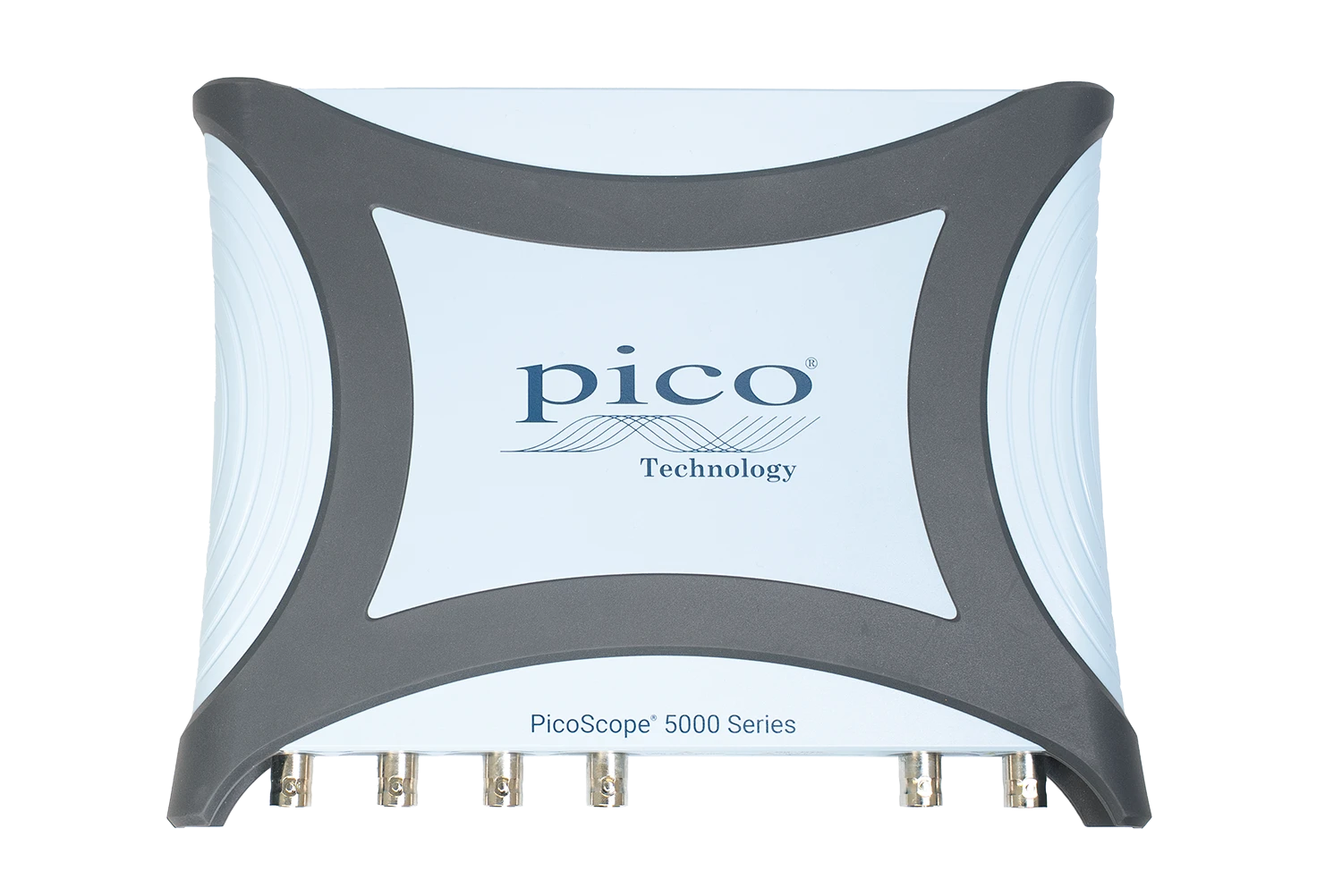

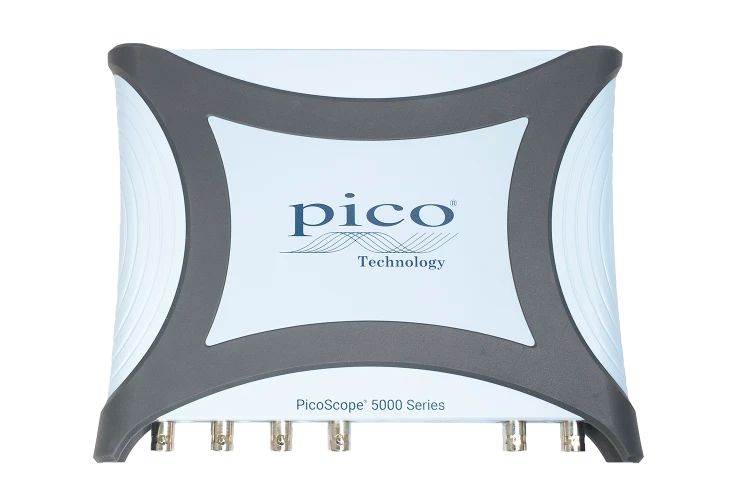

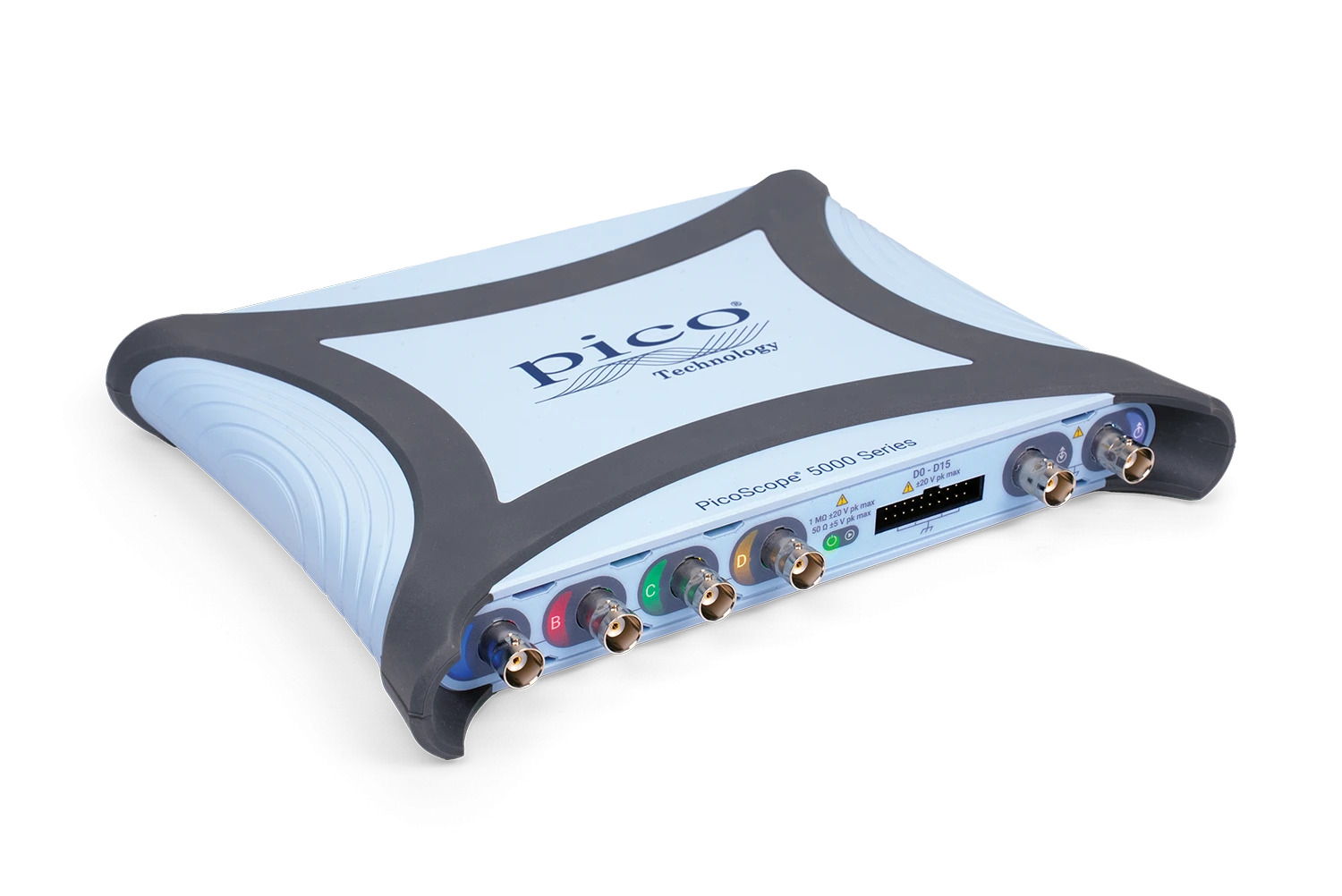

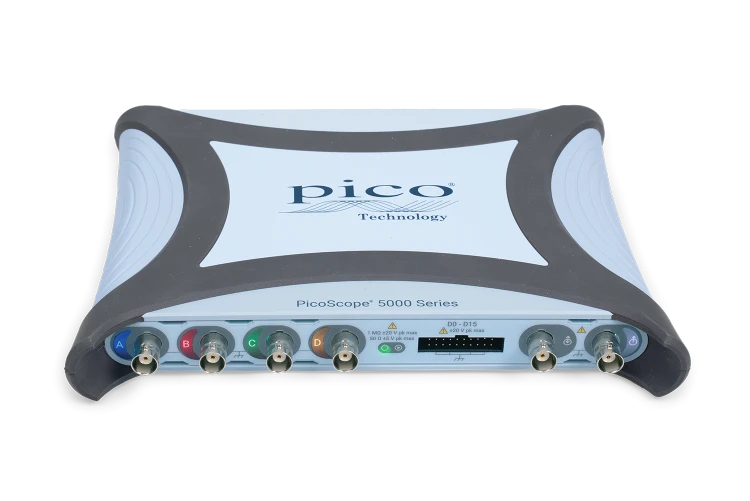

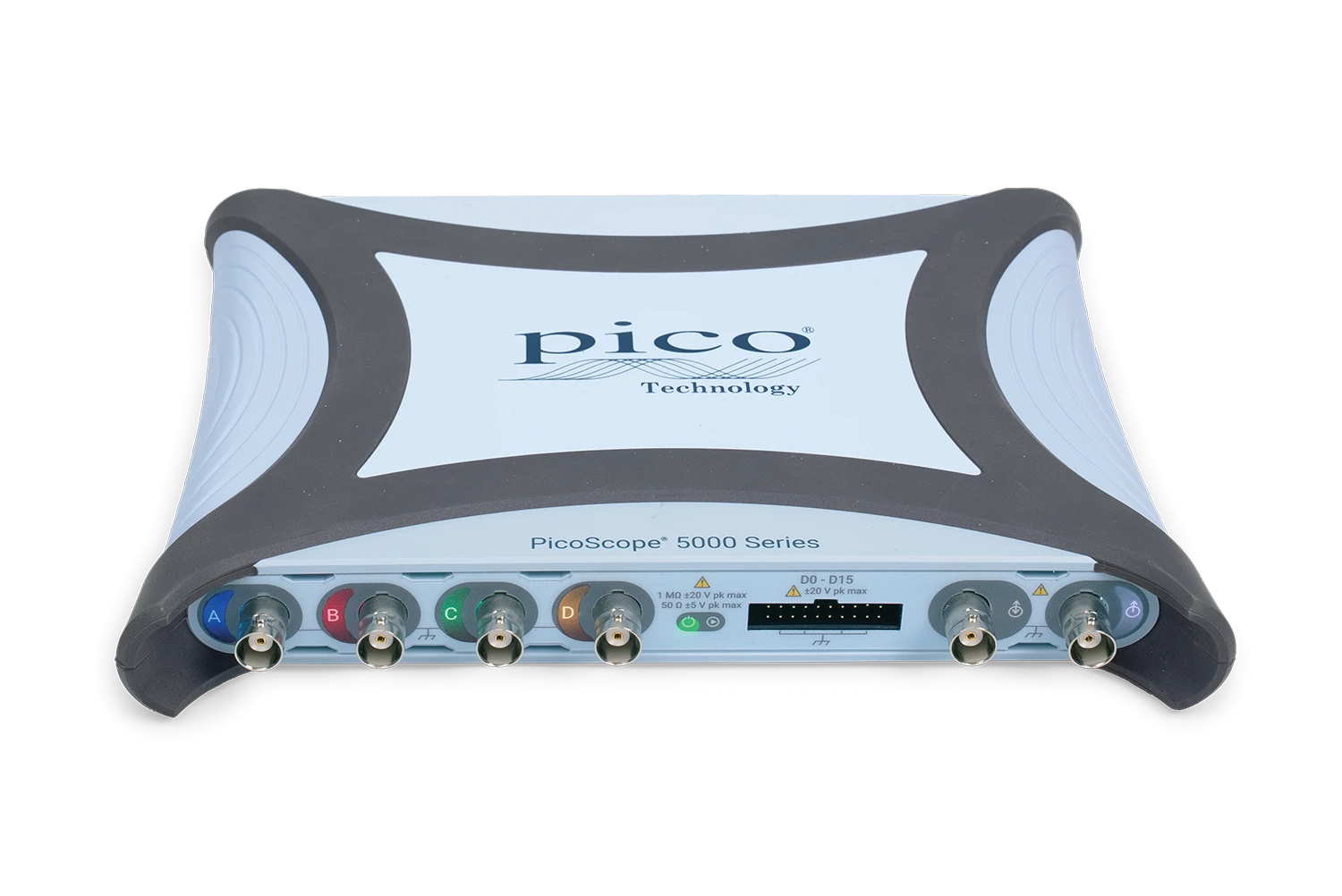

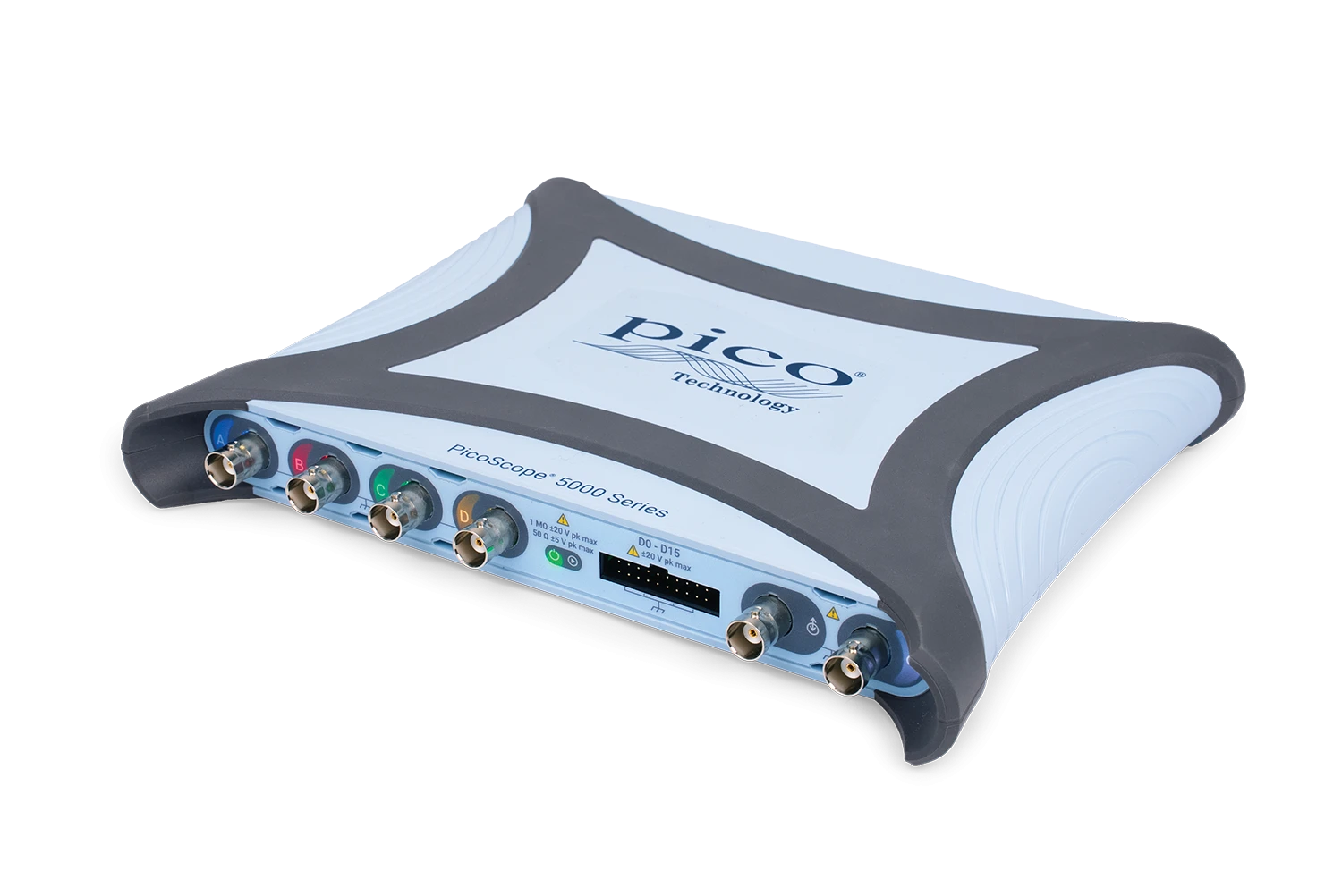

Oscyloskop PicoScope 5463E+ MSO
PicoScope 5463E+ MSO to jeden z najbardziej uniwersalnych modeli serii 5000E. Łączy przełączaną rozdzielczość 8/16 bit, pasmo do 100 MHz w trybie 16-bit, do 350 MHz w trybie 8-bit oraz 16 kanałów cyfrowych MSO.
Kod produktu: PQ419
Cechy produktu
- Pasmo analogowe 100 MHz / 350 MHz
- Liczba kanałów analogowych 4
- Liczba kanałów cyfrowych MSO 16
- Rozdzielczość pionowa 16 bitów
- Częstotliwość próbkowania 5 GS/s
- Wielkość bufora 2 GS
- Wersja USB 3.0
- Dodatkowe Generator arbitralny (AWG)
Opis
PicoScope 5463E+ MSO — uniwersalny model Plus do R&D i embedded
PicoScope 5463E+ MSO to jeden z najbardziej uniwersalnych modeli serii 5000E. Łączy przełączaną rozdzielczość 8/16 bit, pasmo do 100 MHz w trybie 16-bit, do 350 MHz w trybie 8-bit oraz 16 kanałów cyfrowych MSO.
Polecany dla
- zespołów embedded i R&D,
- firm projektujących elektronikę przemysłową i IoT,
- użytkowników analizujących jednocześnie zasilanie, sygnały analogowe i magistrale,
- laboratoriów szukających jednego wszechstronnego oscyloskopu USB.
Najważniejsze zalety
- Tryb 16-bit z pasmem 100 MHz umożliwia dokładne pomiary analogowe, np. tętnień zasilania, torów czujnikowych i sygnałów o małej amplitudzie.
- Tryb 8-bit z pasmem do 350 MHz daje zapas do badania szybszych zboczy, zakłóceń i sygnałów cyfrowych.

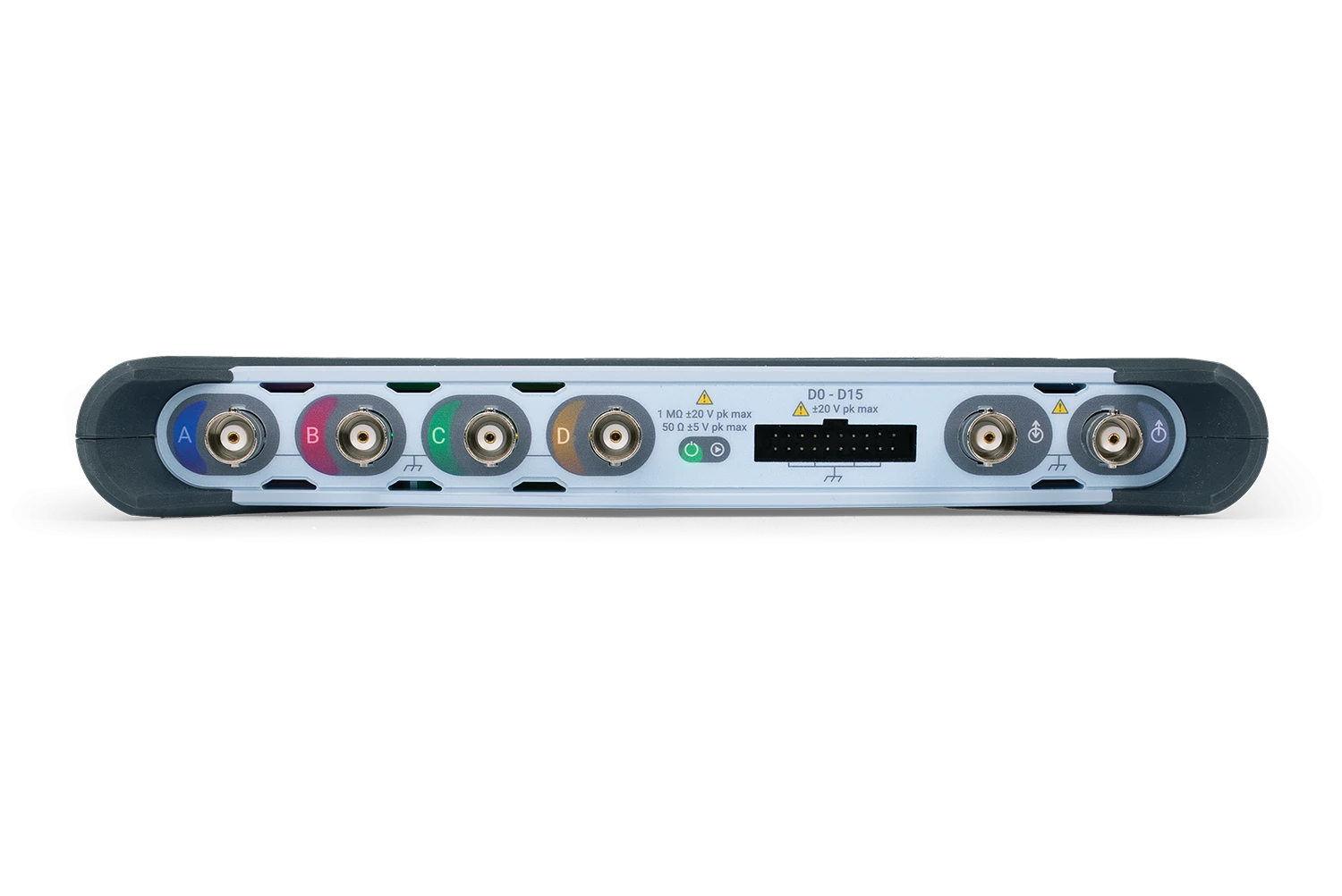

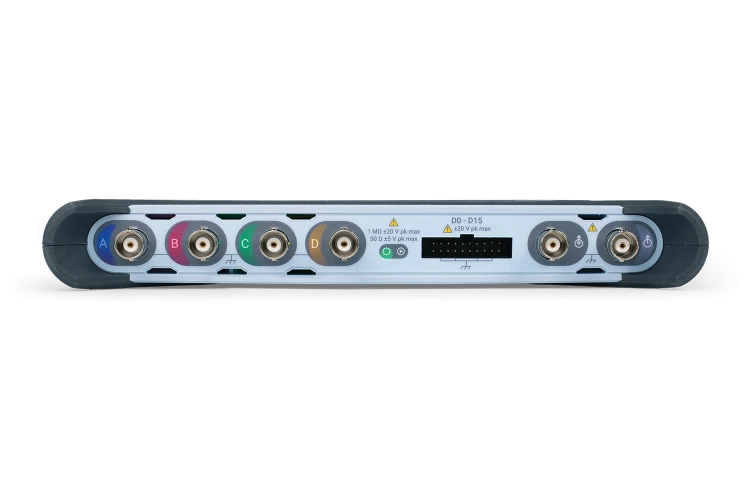

- 4 kanały analogowe + 16 kanałów cyfrowych pozwalają analizować cały kontekst pracy układu: zasilanie, sygnały analogowe, reset, zegar i linie danych.
- Próbkowanie do 5 GS/s w trybie 8-bit zwiększa rozdzielczość czasową przy analizie krótkich impulsów i transientów.
- Pamięć akwizycji do 2 GS w trybie 8-bit pozwala rejestrować długie transakcje i jednocześnie powiększać pojedyncze ramki lub zakłócenia.
- 16 kanałów MSO umożliwia pracę z magistralami i sygnałami sterującymi bez osobnego analizatora logicznego.
Kiedy wybrać 5464E+ MSO?
Jeżeli potrzebujesz maksymalnego pasma serii 5000E Plus, wybierz 5464E+ MSO.
W zestawie z oscyloskopem
PicoScope serii 5000E dostarczany jest jako kompletny zestaw gotowy do pracy.
- Oscyloskop PicoScope 5000E
- Sondy pomiarowe dostosowane do liczby kanałów analogowych
- Przewód USB
- Oprogramowanie PicoScope 7
- Dostęp do bezpłatnych aktualizacji oprogramowania
- Dokumentacja producenta
Gwarancja producenta
Wszystkie oscyloskopy PicoScope objęte są 5-letnią gwarancją producenta Pico Technology.
Standardowe akcesoria dostarczane w zestawie objęte są 1-roczną gwarancją producenta.
Oprogramowanie i dokumentacja
Oscyloskop współpracuje z oprogramowaniem PicoScope 7, które umożliwia analizę przebiegów, dekodowanie magistral, pomiary automatyczne, analizę FFT, testy maski, DeepMeasure oraz eksport danych. Dla użytkowników tworzących własne aplikacje dostępny jest PicoSDK.
Warto dobrać akcesoria
- sondy pasywne odpowiednie do pasma oscyloskopu,
- przewód cyfrowy i klipsy logiczne dla wersji MSO,
- sondy różnicowe do pomiarów zasilania i sygnałów pływających,
- cęgi prądowe do pomiarów prądu,
- certyfikat kalibracji, jeżeli wymagają tego procedury jakościowe.
Potrzebujesz samego oscyloskopu?
Standardowo urządzenia PicoScope dostarczane są wraz z odpowiednią liczbą sond pomiarowych. Jeżeli posiadasz już kompatybilne sondy lub planujesz wykorzystać własne wyposażenie pomiarowe, istnieje możliwość zamówienia samego oscyloskopu bez sond. W celu przygotowania indywidualnej wyceny prosimy o kontakt z naszym działem sprzedaży.
Wsparcie techniczne przed zakupem
Nie masz pewności, który model będzie odpowiedni do Twojej aplikacji?
Inżynierowie Pico Technology pomogą dobrać oscyloskop, sondy oraz akcesoria do konkretnego zastosowania – od elektroniki i systemów embedded po automatykę przemysłową i diagnostykę automotive.
Skontaktuj się z nami przed zakupem, aby otrzymać rekomendację najlepszego rozwiązania.
Pliki do pobrania
PicoScope_5000E_Series_Data_Sheet.pdf
7.46 MB
Specyfikacja techniczna oscyloskopów PicoScope 5000E
