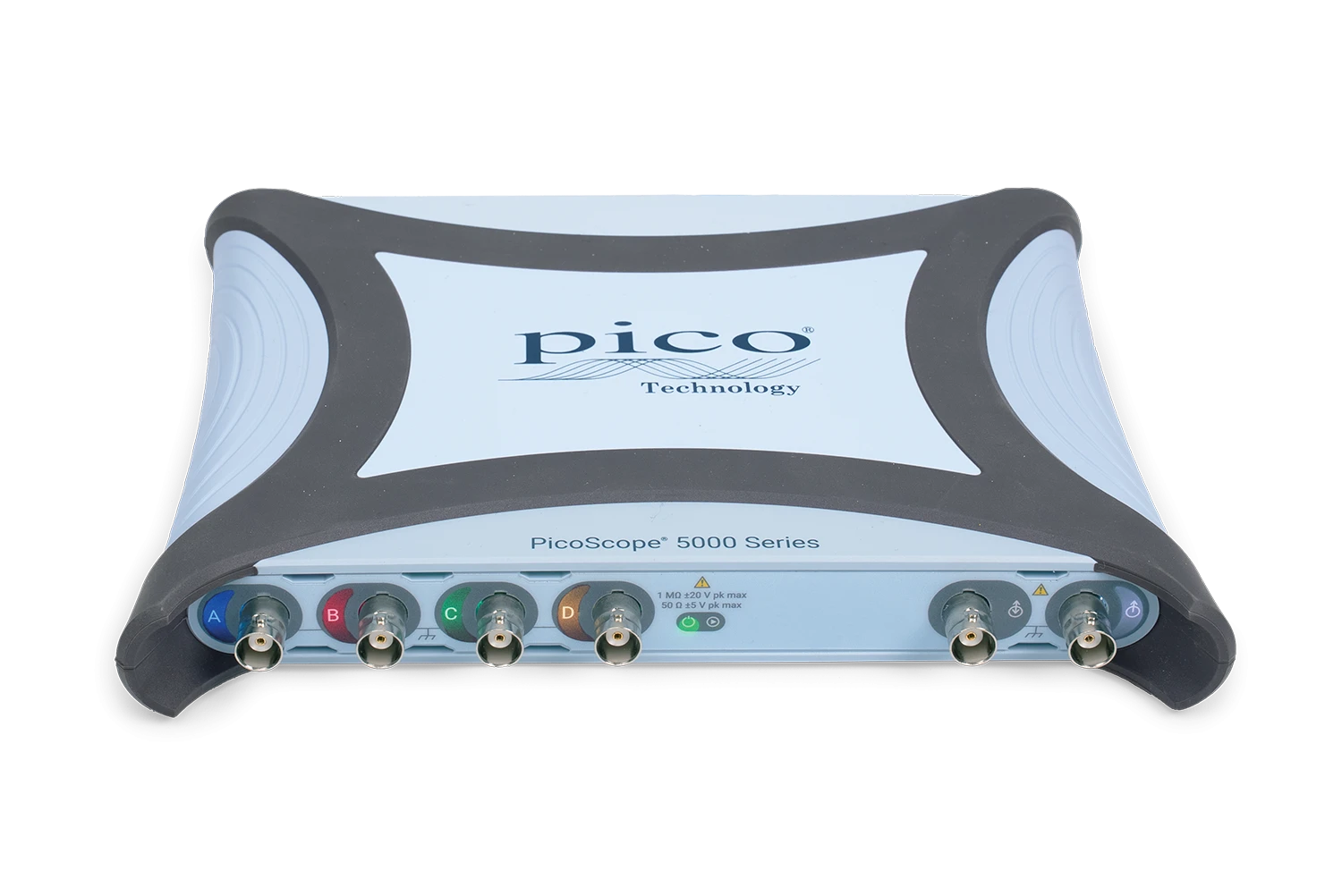

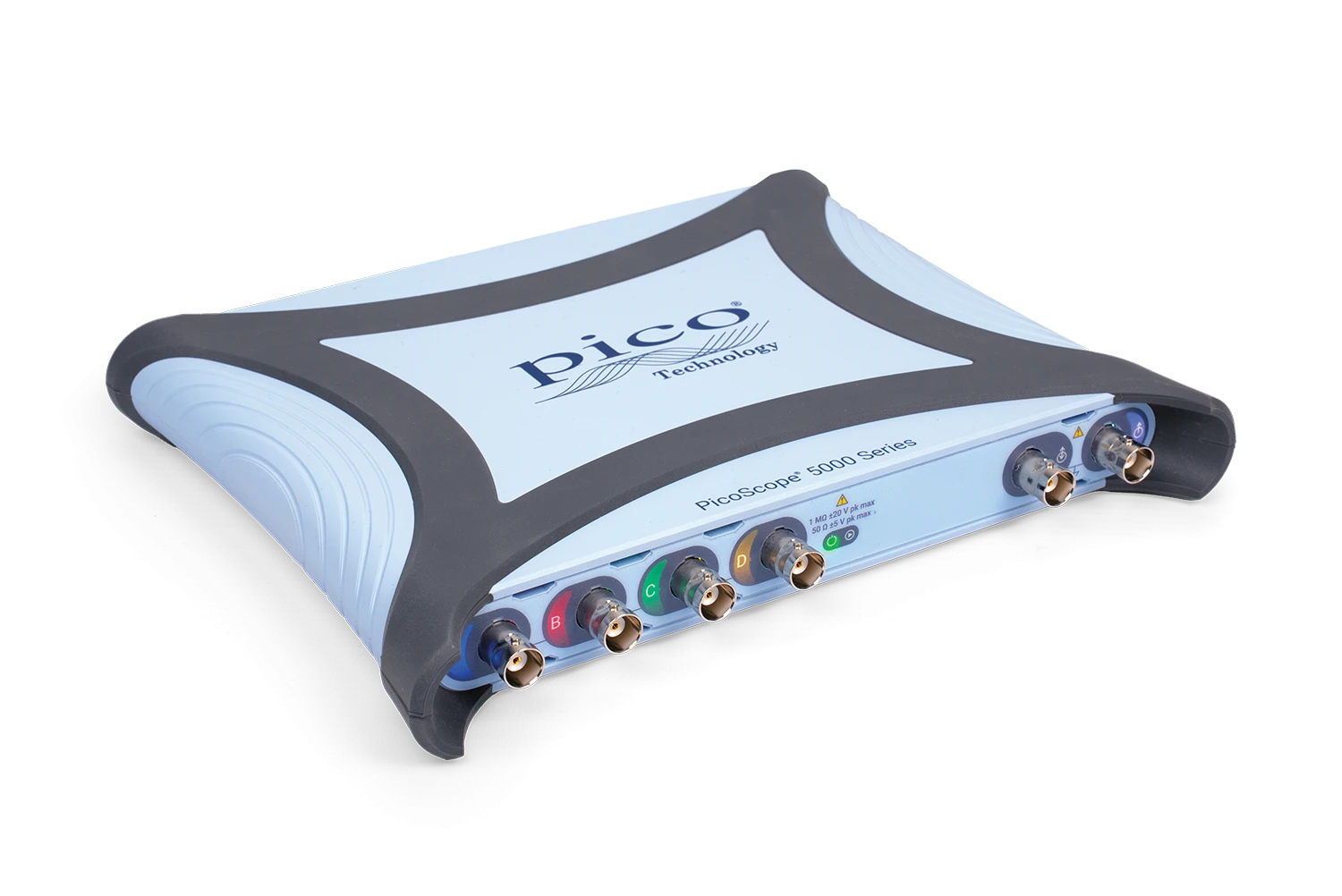

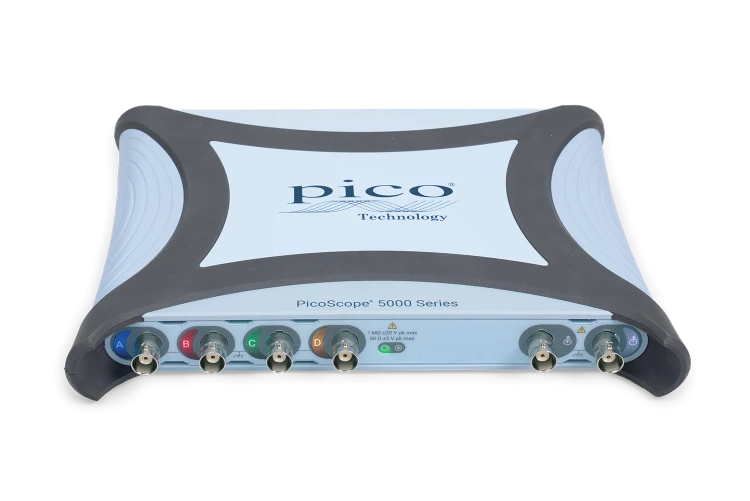

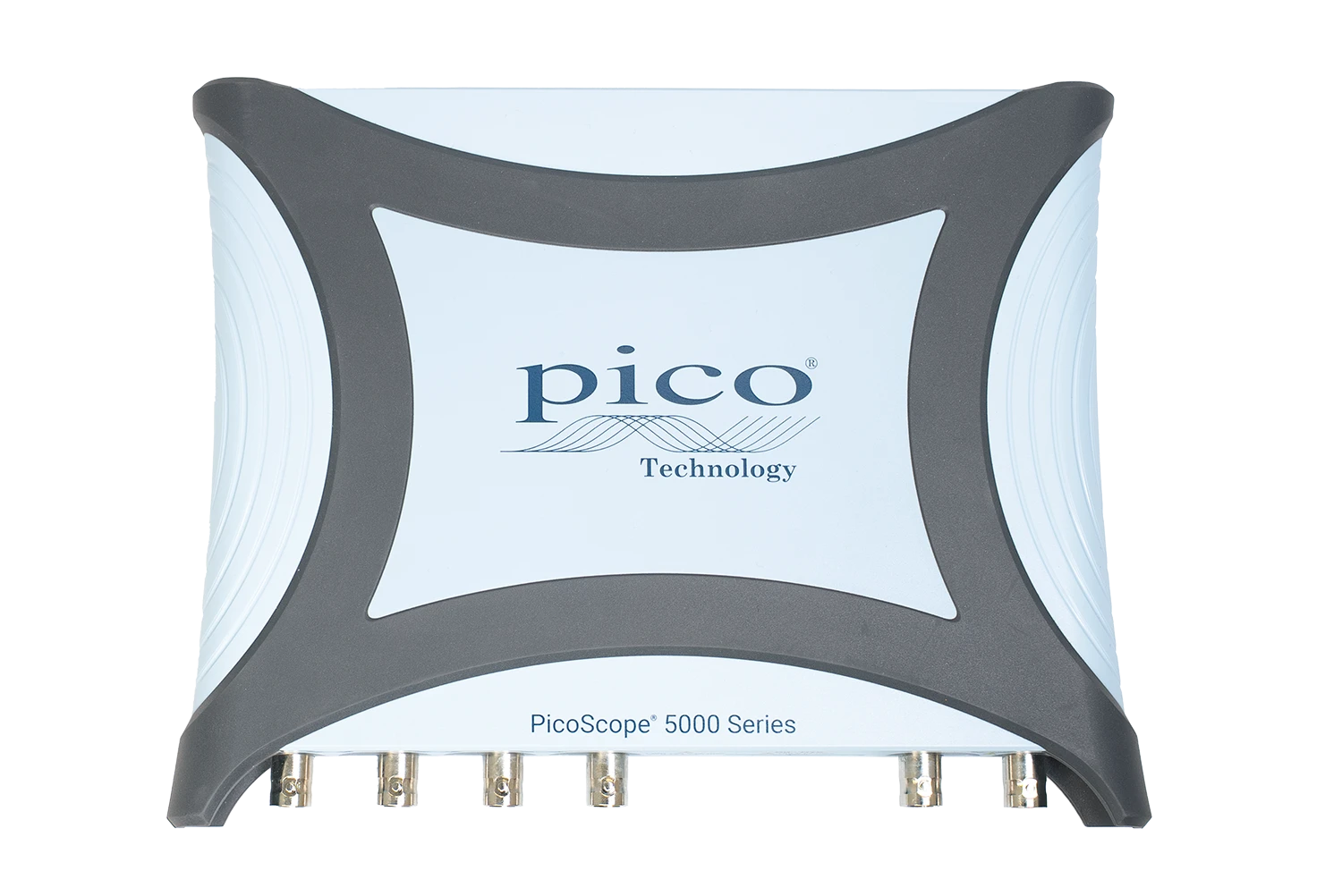

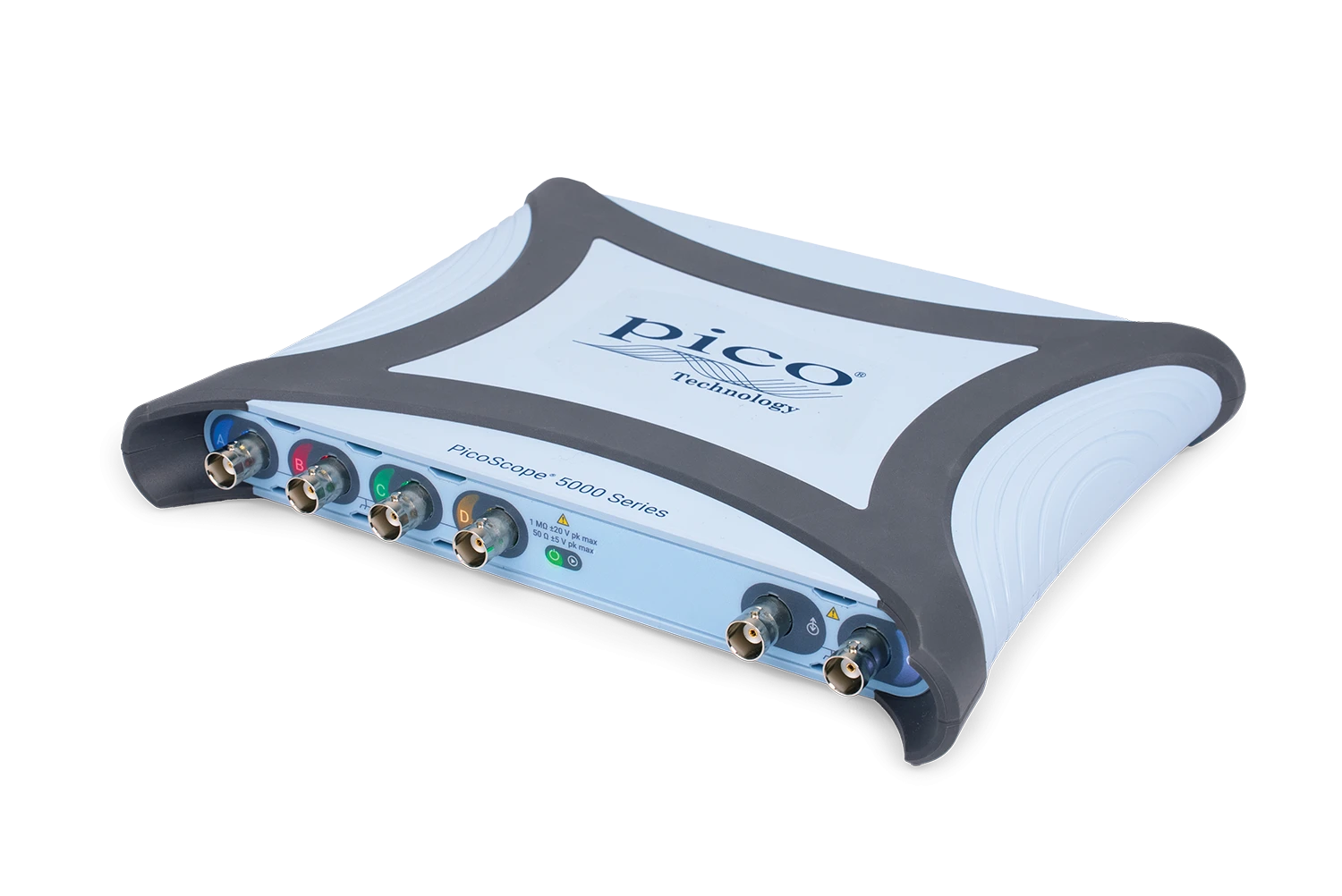

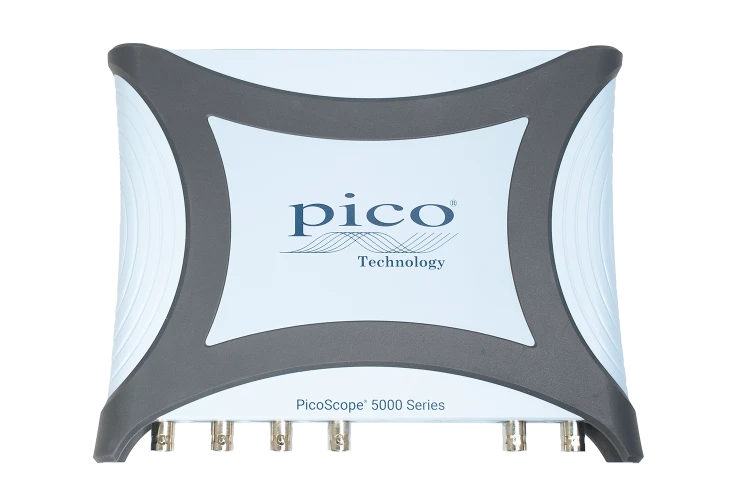

Oscyloskop PicoScope 5464E+
PicoScope 5464E+ to najmocniejszy model Plus bez kanałów cyfrowych. Oferuje 4 kanały analogowe, tryb 16-bit z pasmem 200 MHz oraz tryb 8-bit z pasmem do 500 MHz. To model dla użytkowników, którzy potrzebują dużego zapasu pasma i szybkości, ale nie wymagają wejść cyfrowych MSO.
Kod produktu: PQ421
Cechy produktu
- Pasmo analogowe 200 MHz / 500 MHz

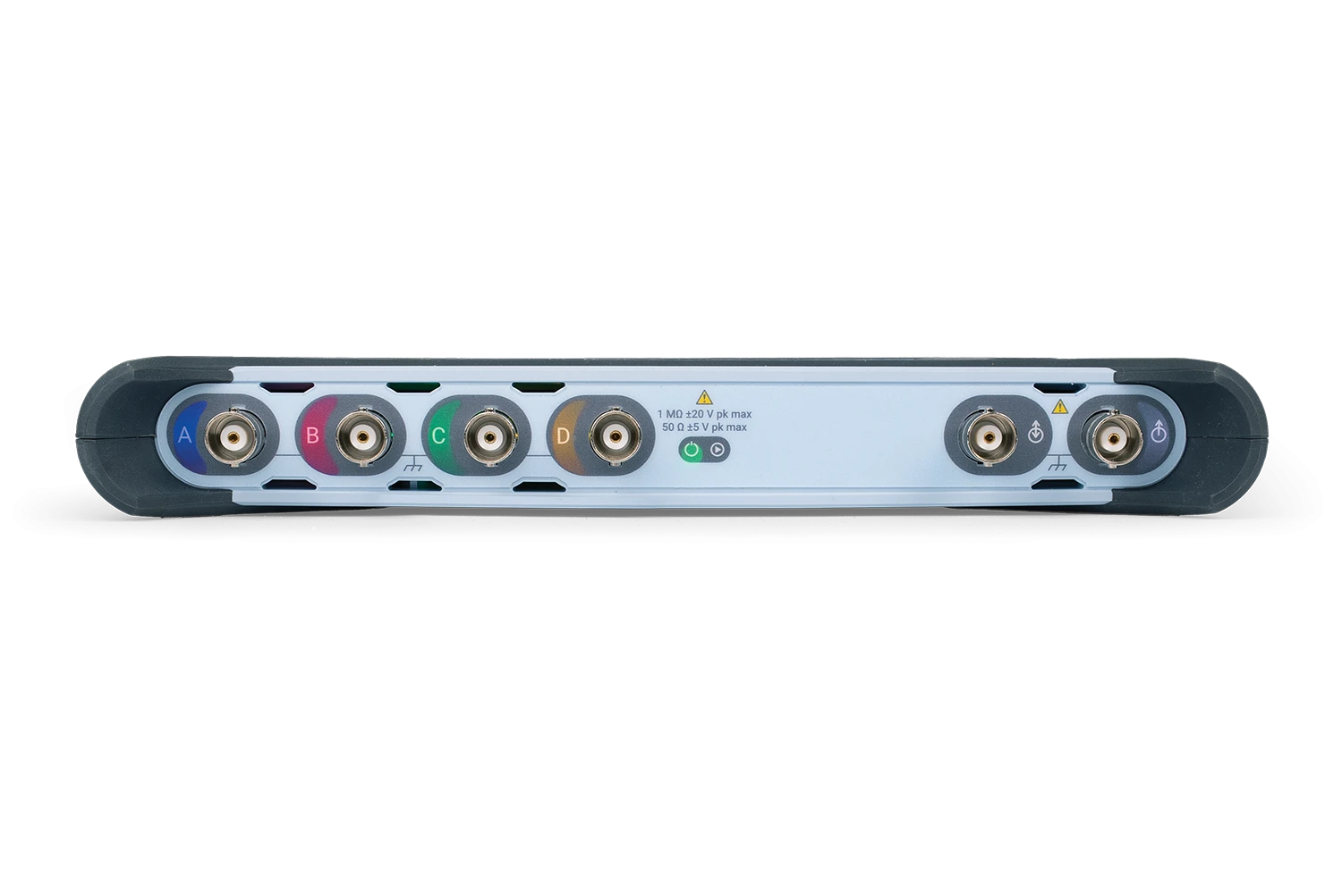

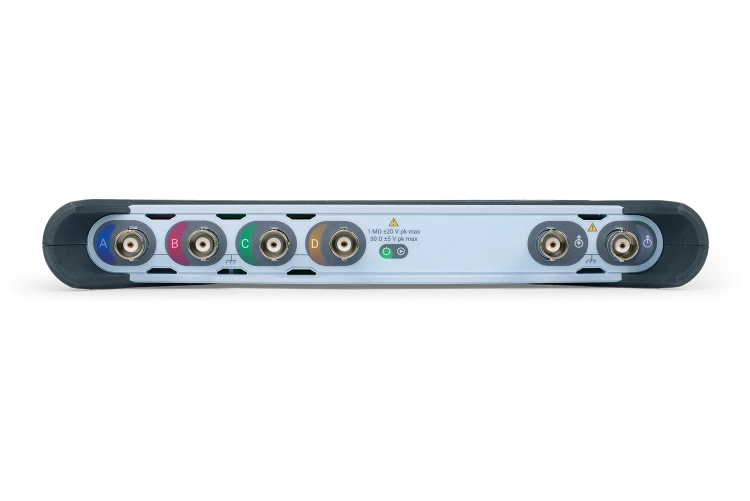

- Liczba kanałów analogowych 4
- Rozdzielczość pionowa Konfigurowalne 8 lub 16 bitów
- Częstotliwość próbkowania 5 GS/s
- Wielkość bufora 2 GS
- Wersja USB 3.0
- Dodatkowe Generator arbitralny (AWG)
Opis
PicoScope 5464E+ — najszybszy model Plus bez MSO, 200 MHz / 500 MHz
PicoScope 5464E+ to najmocniejszy model Plus bez kanałów cyfrowych. Oferuje 4 kanały analogowe, tryb 16-bit z pasmem 200 MHz oraz tryb 8-bit z pasmem do 500 MHz. To model dla użytkowników, którzy potrzebują dużego zapasu pasma i szybkości, ale nie wymagają wejść cyfrowych MSO.
Dla kogo jest ten model?
- dla zaawansowanych laboratoriów R&D,
- dla projektantów szybszych układów analogowych,
- dla użytkowników analizujących transienty, przeregulowania i szybkie zbocza,
- dla firm potrzebujących najwyższej konfiguracji analogowej w serii 5000E Plus.
Najważniejsze zalety
- Tryb 16-bit z pasmem 200 MHz pozwala wykonywać precyzyjne pomiary analogowe w najbardziej wymagającej konfiguracji bez MSO.
- Tryb 8-bit z pasmem do 500 MHz umożliwia analizę szybkich zboczy, transientów i zakłóceń o krótkim czasie trwania.
- Próbkowanie do 5 GS/s w trybie 8-bit daje wysoką rozdzielczość czasową przy analizie krótkich impulsów.
- Pamięć akwizycji do 2 GS w trybie 8-bit pozwala zachować długi kontekst pomiaru bez rezygnacji ze szczegółowości.
- 4 kanały analogowe pozwalają obserwować jednocześnie kilka punktów szybkiego toru analogowego lub przetwornicy.
- FFT, mask testing i DeepMeasure w PicoScope 7 pomagają analizować nie tylko kształt przebiegu, ale też parametry, widmo i powtarzalność sygnału.
Kiedy wybrać wersję MSO?
Jeżeli chcesz jednocześnie analizować sygnały analogowe i cyfrowe, wybierz 5464E+ MSO.
W zestawie z oscyloskopem
PicoScope serii 5000E dostarczany jest jako kompletny zestaw gotowy do pracy.
- Oscyloskop PicoScope 5000E
- Sondy pomiarowe dostosowane do liczby kanałów analogowych
- Przewód USB
- Oprogramowanie PicoScope 7
- Dostęp do bezpłatnych aktualizacji oprogramowania
- Dokumentacja producenta
Gwarancja producenta
Wszystkie oscyloskopy PicoScope objęte są 5-letnią gwarancją producenta Pico Technology.
Standardowe akcesoria dostarczane w zestawie objęte są 1-roczną gwarancją producenta.
Oprogramowanie i dokumentacja
Oscyloskop współpracuje z oprogramowaniem PicoScope 7, które umożliwia analizę przebiegów, dekodowanie magistral, pomiary automatyczne, analizę FFT, testy maski, DeepMeasure oraz eksport danych. Dla użytkowników tworzących własne aplikacje dostępny jest PicoSDK.
Warto dobrać akcesoria
- sondy pasywne odpowiednie do pasma oscyloskopu,
- przewód cyfrowy i klipsy logiczne dla wersji MSO,
- sondy różnicowe do pomiarów zasilania i sygnałów pływających,
- cęgi prądowe do pomiarów prądu,
- certyfikat kalibracji, jeżeli wymagają tego procedury jakościowe.
Potrzebujesz samego oscyloskopu?
Standardowo urządzenia PicoScope dostarczane są wraz z odpowiednią liczbą sond pomiarowych. Jeżeli posiadasz już kompatybilne sondy lub planujesz wykorzystać własne wyposażenie pomiarowe, istnieje możliwość zamówienia samego oscyloskopu bez sond. W celu przygotowania indywidualnej wyceny prosimy o kontakt z naszym działem sprzedaży.
Wsparcie techniczne przed zakupem
Nie masz pewności, który model będzie odpowiedni do Twojej aplikacji?
Inżynierowie Pico Technology pomogą dobrać oscyloskop, sondy oraz akcesoria do konkretnego zastosowania – od elektroniki i systemów embedded po automatykę przemysłową i diagnostykę automotive.
Skontaktuj się z nami przed zakupem, aby otrzymać rekomendację najlepszego rozwiązania.
Pliki do pobrania
PicoScope_5000E_Series_Data_Sheet.pdf
7.46 MB
Specyfikacja techniczna oscyloskopów PicoScope 5000E
