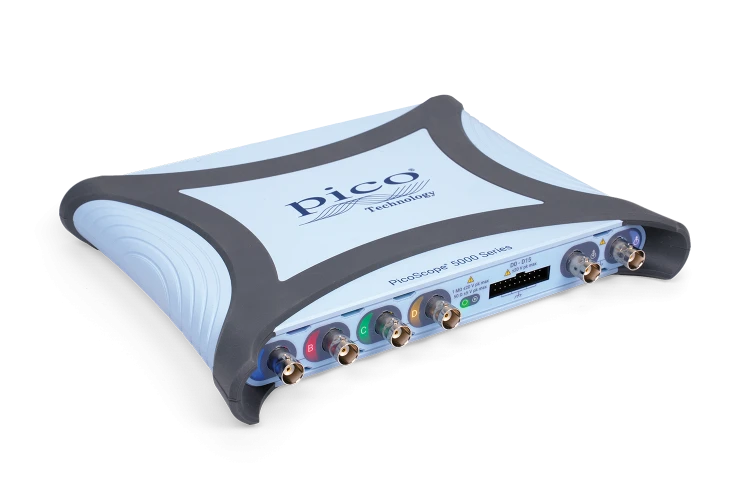

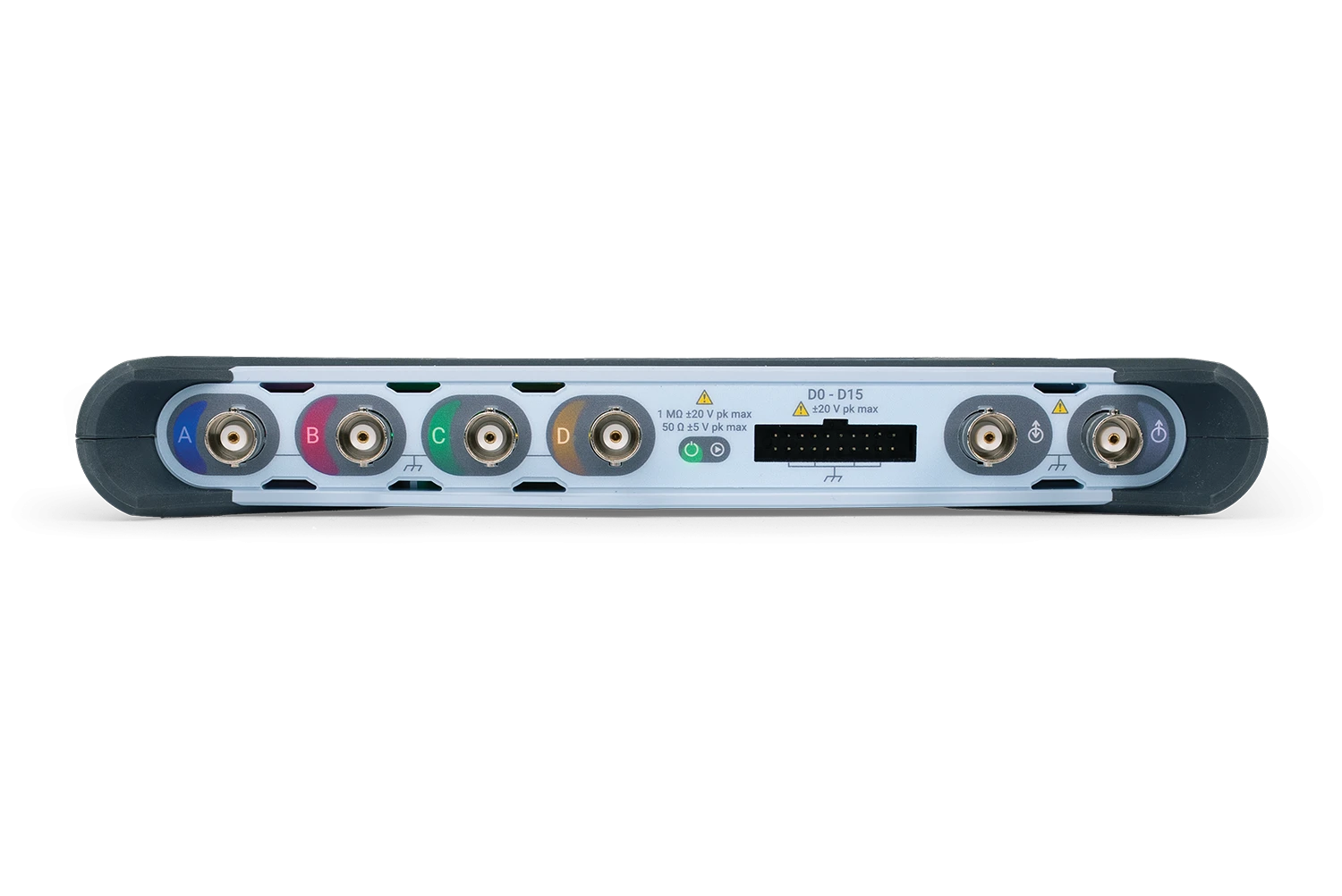

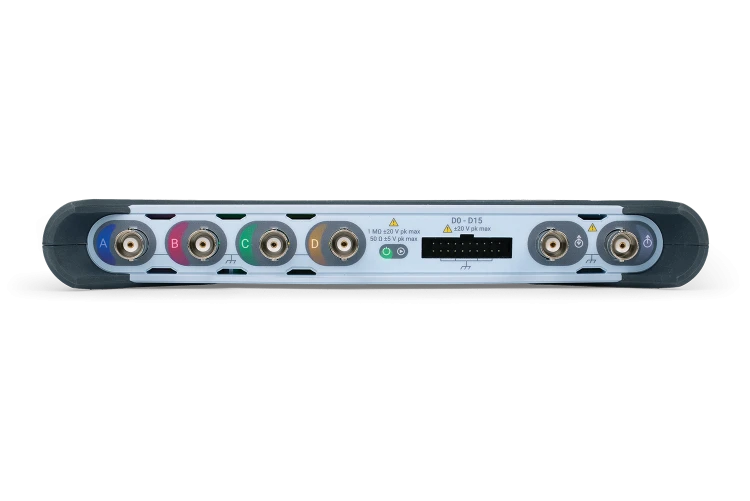

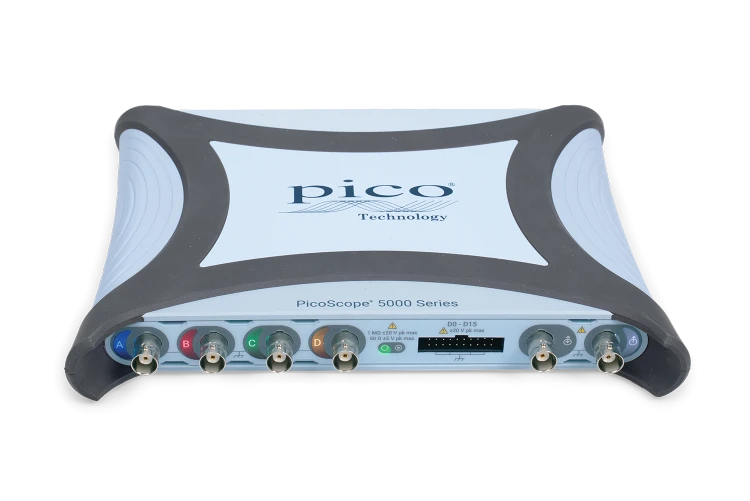

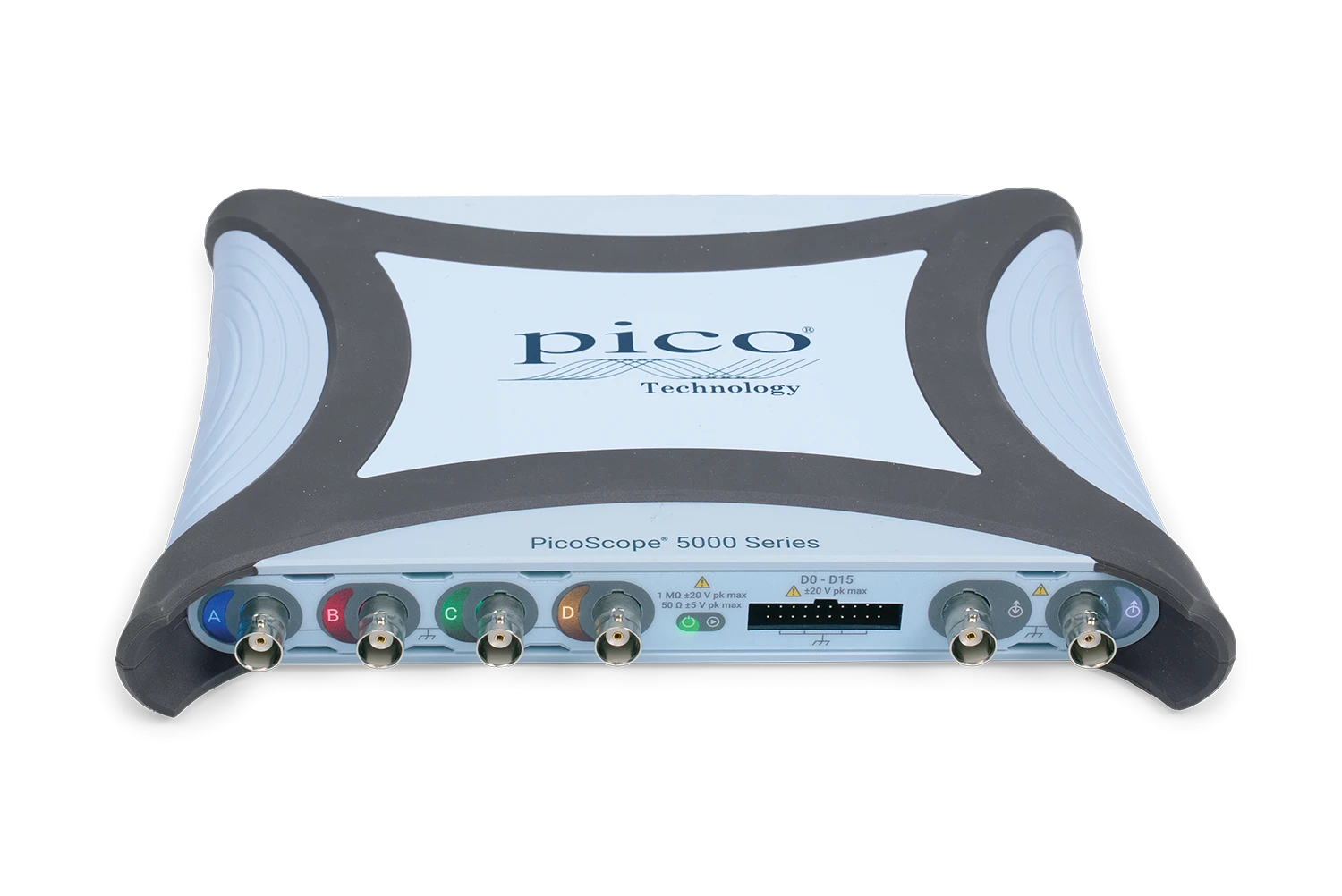

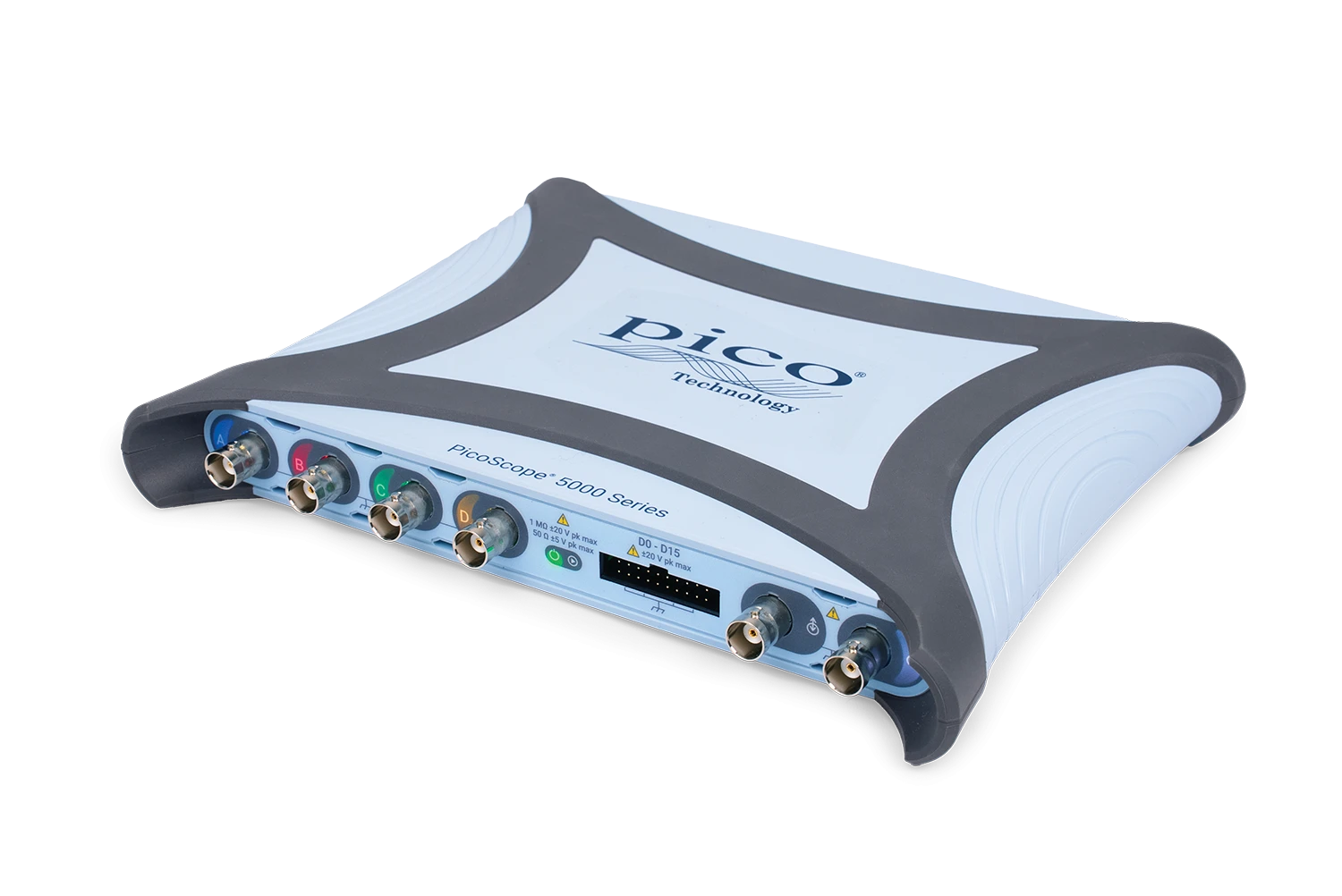

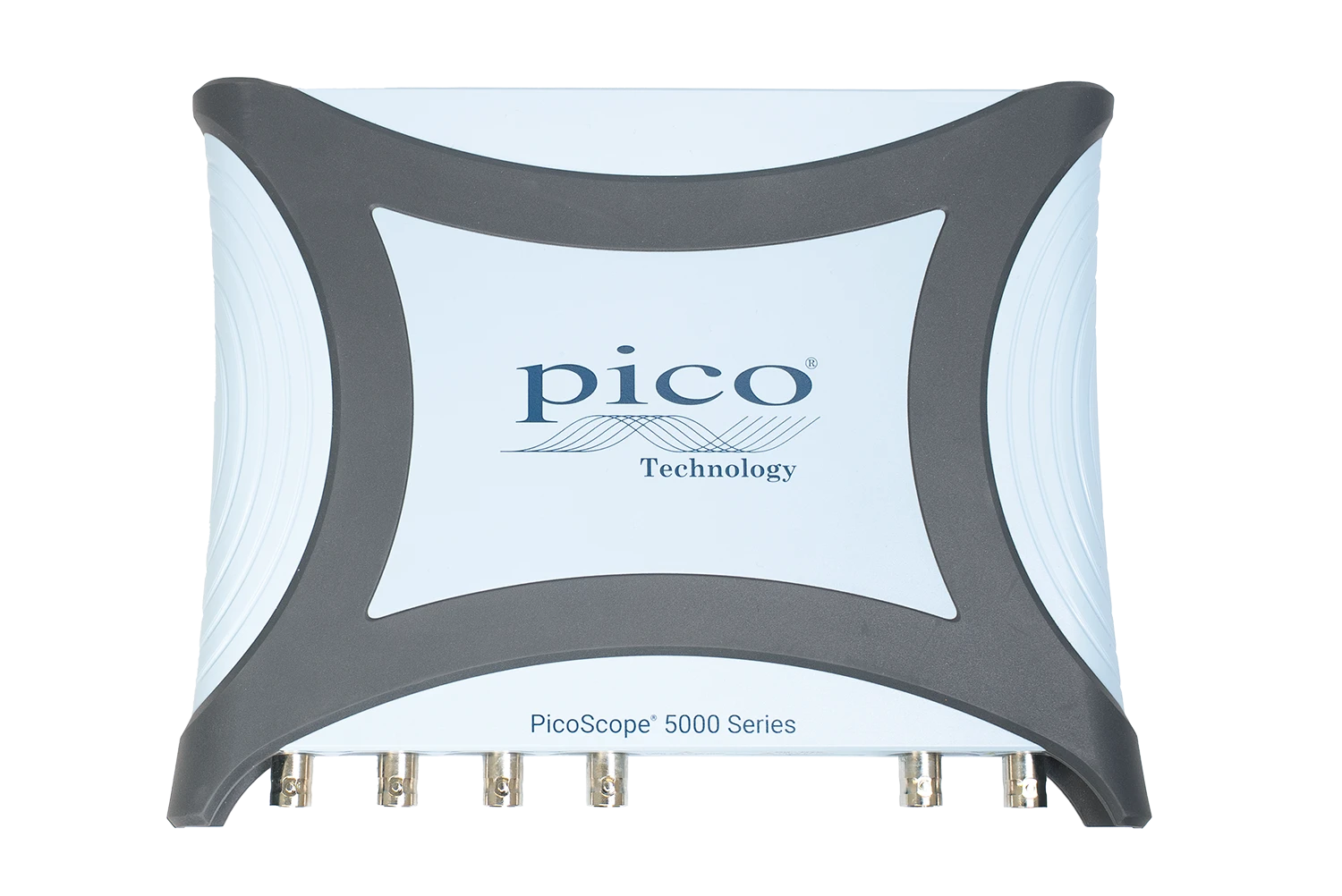

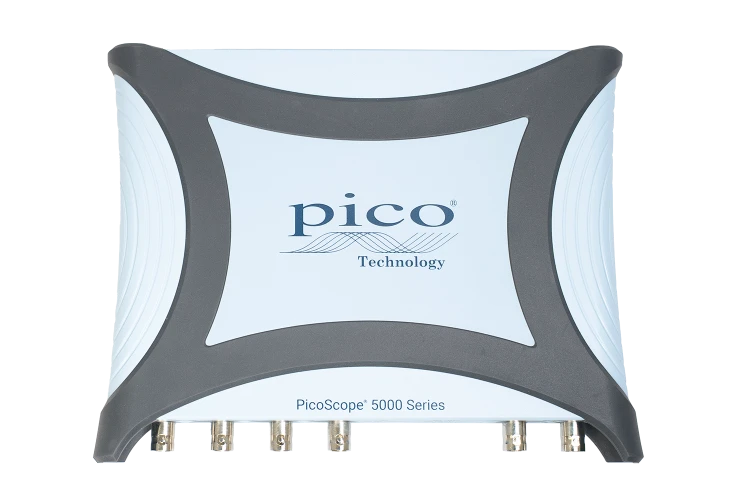

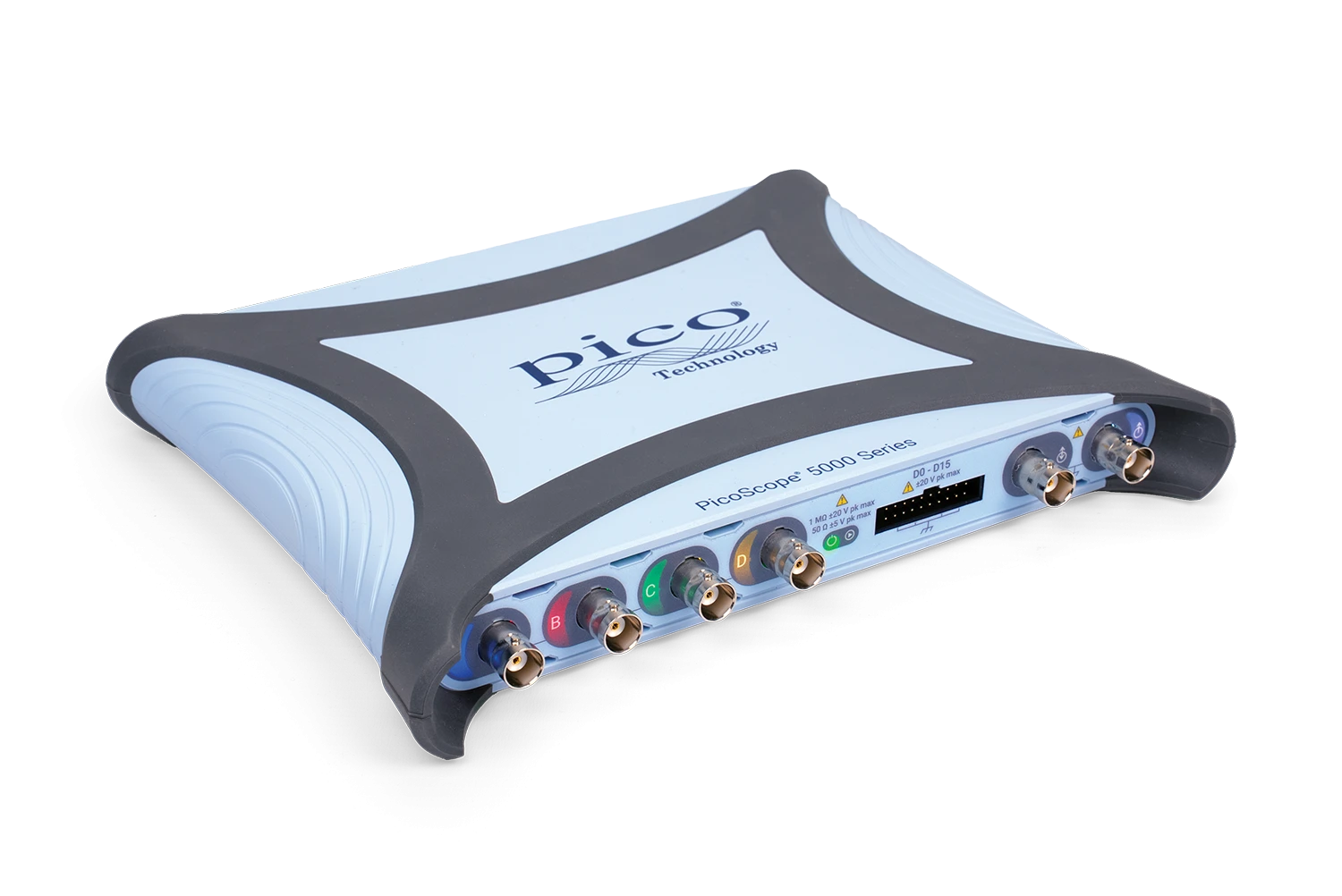

Oscyloskop PicoScope 5464E MSO
PicoScope 5464E MSO to zaawansowany oscyloskop mieszany dla projektów, w których trzeba jednocześnie analizować szybkie sygnały analogowe i cyfrowe. Model oferuje 4 kanały analogowe 16-bit, pasmo 200 MHz oraz 16 kanałów cyfrowych.
Kod produktu: PQ402
Cechy produktu
- Pasmo analogowe 200 MHz
- Liczba kanałów analogowych 4
- Liczba kanałów cyfrowych MSO 16
- Rozdzielczość pionowa 16 bitów
- Częstotliwość próbkowania 1.25 GS/s
- Wielkość bufora 1 GS
- Wersja USB 3.0
- Dodatkowe Generator arbitralny (AWG)
Opis
PicoScope 5464E MSO — 200 MHz, 16-bit, MSO do zaawansowanych systemów embedded
PicoScope 5464E MSO to zaawansowany oscyloskop mieszany dla projektów, w których trzeba jednocześnie analizować szybkie sygnały analogowe i cyfrowe. Model oferuje 4 kanały analogowe 16-bit, pasmo 200 MHz oraz 16 kanałów cyfrowych.
Polecany dla
- zaawansowanych zespołów embedded,
- laboratoriów R&D elektroniki przemysłowej,
- projektantów systemów analogowo-cyfrowych,
- użytkowników analizujących szybkie zbocza, zakłócenia i magistrale.
Najważniejsze zalety
- 200 MHz pasma w trybie 16-bit pozwala analizować szybsze sygnały analogowe bez rezygnacji z wysokiej rozdzielczości pionowej.
- 4 kanały analogowe + 16 kanałów cyfrowych umożliwiają jednoczesny pomiar zasilania, sygnałów analogowych i wielu linii logicznych.
- 16-bitowa rozdzielczość pionowa pomaga wykrywać niewielkie zakłócenia analogowe powiązane z aktywnością cyfrową układu.
- Pamięć akwizycji do 1 GS pozwala rejestrować długie sekwencje pracy systemu i analizować pojedyncze błędne zdarzenia.
- Próbkowanie do 2,5 GS/s ułatwia ocenę zależności czasowych między szybkimi zboczami i transmisją cyfrową.
- 16 kanałów cyfrowych MSO pozwala zastąpić osobny analizator logiczny w wielu zadaniach debugowania embedded.
Kiedy wybrać wersję Plus?
Jeżeli potrzebujesz jeszcze większego pasma i szybkości w trybie 8-bit, wybierz 5464E+ MSO.
W zestawie z oscyloskopem
PicoScope serii 5000E dostarczany jest jako kompletny zestaw gotowy do pracy.
- Oscyloskop PicoScope 5000E
- Sondy pomiarowe dostosowane do liczby kanałów analogowych
- Przewód USB
- Oprogramowanie PicoScope 7
- Dostęp do bezpłatnych aktualizacji oprogramowania
- Dokumentacja producenta
Gwarancja producenta
Wszystkie oscyloskopy PicoScope objęte są 5-letnią gwarancją producenta Pico Technology.
Standardowe akcesoria dostarczane w zestawie objęte są 1-roczną gwarancją producenta.
Oprogramowanie i dokumentacja
Oscyloskop współpracuje z oprogramowaniem PicoScope 7, które umożliwia analizę przebiegów, dekodowanie magistral, pomiary automatyczne, analizę FFT, testy maski, DeepMeasure oraz eksport danych. Dla użytkowników tworzących własne aplikacje dostępny jest PicoSDK.
Warto dobrać akcesoria
- sondy pasywne odpowiednie do pasma oscyloskopu,
- przewód cyfrowy i klipsy logiczne dla wersji MSO,
- sondy różnicowe do pomiarów zasilania i sygnałów pływających,
- cęgi prądowe do pomiarów prądu,
- certyfikat kalibracji, jeżeli wymagają tego procedury jakościowe.
Potrzebujesz samego oscyloskopu?
Standardowo urządzenia PicoScope dostarczane są wraz z odpowiednią liczbą sond pomiarowych. Jeżeli posiadasz już kompatybilne sondy lub planujesz wykorzystać własne wyposażenie pomiarowe, istnieje możliwość zamówienia samego oscyloskopu bez sond. W celu przygotowania indywidualnej wyceny prosimy o kontakt z naszym działem sprzedaży.
Wsparcie techniczne przed zakupem
Nie masz pewności, który model będzie odpowiedni do Twojej aplikacji?
Inżynierowie Pico Technology pomogą dobrać oscyloskop, sondy oraz akcesoria do konkretnego zastosowania – od elektroniki i systemów embedded po automatykę przemysłową i diagnostykę automotive.
Skontaktuj się z nami przed zakupem, aby otrzymać rekomendację najlepszego rozwiązania.
Pliki do pobrania
PicoScope_5000E_Series_Data_Sheet.pdf
7.46 MB
Specyfikacja techniczna oscyloskopów PicoScope 5000E
