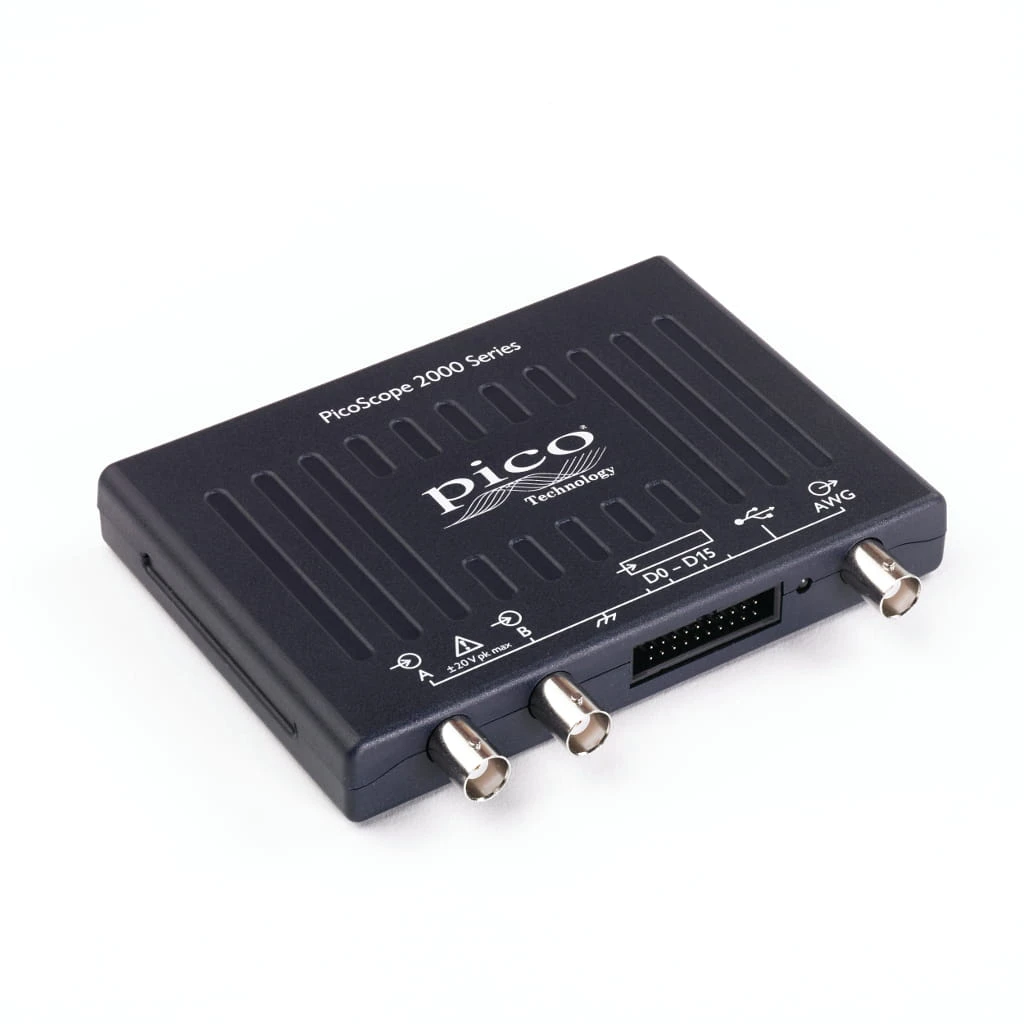

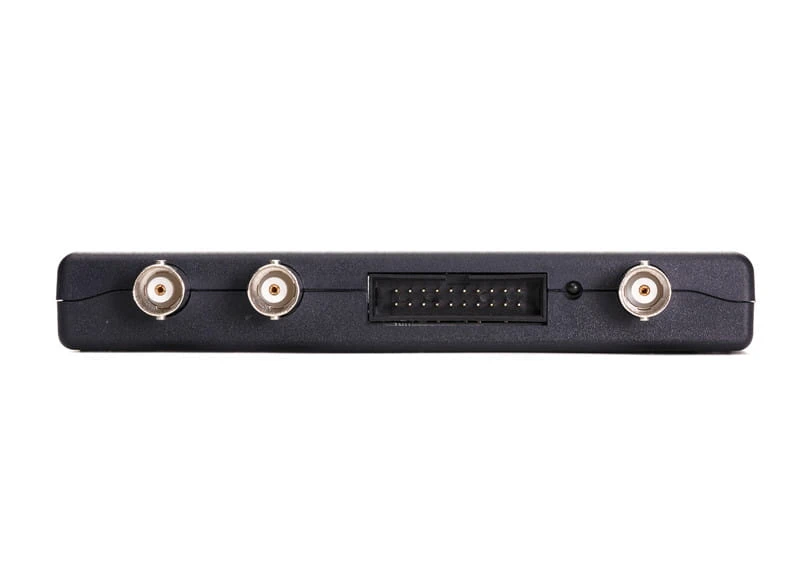

Oscyloskop PicoScope 2206B MSO
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Informacje o produkcie
Specyfikacja techniczna
PicoScopy serii 2000 to –
oscyloskop,
analizator widma i
generator arbitralny
w jednym ultra-kompaktowym urządzeniu.
- 2 lub 4 kanały analogowe
- do 1 GS/s - rzeczywista częstotliwość próbkowania
- do 100 MHz - pasmo dla sygnałów analogowych
- Wbudowany generator standardowy lub arbitralny
- Kompaktowe wymiary
- Zasilanie z portu USB
- 5 lat gwarancji
Pełne laboratorium pomiarowe
PicoScope 2000 to nie tylko wydajne dwu-kanałowe lub cztero-kanałowe oscyloskopy: wykorzystując to samo oprogramowanie, które obsługuje droższe modele, można zmienić oscyloskopy rodziny PicoScope 2000 w analizator widma, generator przebiegów standardowych lub generator arbitralny (AWG).
Duża wydajność w małej kieszeni
Małe rozmiary oscyloskopów USB rodziny PicoScope 2000 pozwalają zabrać je w każde miejsce. Te małe kompaktowe oscyloskopy są wystarczająco małe aby zmieściły się do torby z notebookiem oferując taką samą wydajność jak kilkakrotnie większe oscyloskopy konkurencji za kilka krotnie niższą cenę. Dwu-kanałowe oscyloskopy rodziny PicoScope 2000 umożliwiają przechwytywanie sygnałów z częstotliwością próbkowania nawet do 1 gigasampli na sekundę. Dla sygnałów okresowych przy wykorzystaniu trybu ETS częstotliwość próbkowania może zostać zwiększona do 10 gigasampli na sekundę. Tak wysoka częstotliwość próbkowania w połączeniu z buforem na 40 000 próbek i 200 MHz pasmem pozwala zastosować oscyloskopy tej rodziny w szerokiej gamie aplikacji.
Wygoda i szybkość
Rodzina oscyloskopów PicoScope 2000 zasilana jest bezpośrednio z portu USB 2.0 – nie trzeba więc martwić się o baterie czy zewnętrzny zasilacz. Port USB 2.0 zapewnia szybki przesył danych do komputera co pozwala uzyskać obraz o wysokiej rozdzielczości.
Możesz ufać temu co widzisz
Większość oscyloskopów budowana jest pod kątem obniżenia ceny, natomiast oscyloskopy Pico Technology projektowane są w taki sposób, aby zrealizować założoną wcześniej specyfikację na jak największym poziomie. Precyzyjne rozmieszczenie elementów na płytce PCB, odpowiednie prowadzenie masy i ekranowanie znaczenie redukuje poziom szumów, przesłuchów i zakłóceń harmonicznych. Lata doświadczenia w projektowaniu pozwoliły znacznie poprawić odpowiedź impulsową i płaskość pasma przenoszenia.
Wiadomość którą chcemy przekazać jest bardzo prosta - kiedy badasz jakiś układ naszym oscyloskopem, możesz ufać temu co widzisz na ekranie.
Zaawansowane oprogramowanie sterujące
W przeciwieństwie do innych tanich oscyloskopów zwykle dostarczanych z oprogramowaniem o ograniczonej funkcjonalności, oscyloskopy PicoScope 2200 dostarczane są z tym samym oprogramowaniem PicoScope 6,które znajduje się w zestawie z najdroższymi oscyloskopami z oferty firmy Pico Technology. Wystarczy jedna instalacja żeby obsługiwać kilka oscyloskopów. Oprogramowanie PicoScope 6 jest bardzo zaawansowane, ale proste w obsłudze. Interfejs jest znany ze środowiska Windows, dzięki czemu obsługa oprogramowania jest bardzo intuicyjna. Dane mogą być zapisane w różnych formatach, w tym tekstowym CSV, graficznym PNG i BMP oraz formacie binarnym programu MATLAB. Dołączone są sterowniki i przykłady napisane w LabVIEW, C / C + +, Delphi i Visual Basic umożliwiające integrację oprogramowania PicoScope 6 z własnymi aplikacjami. Oprogramowanie PicoScope 6 jest regularnie aktualizowane – pojawiają się nowe funkcje i usprawnienia. Aktualizacje można pobrać bezpłatnie ze strony Pico Technology.
Analizator widma
W oprogramowaniu PicoScope za pomocą jednego kliknięcia można przełączyć się z dziedziny czasu na dziedzinę częstotliwości i wykorzystywać oscyloskop jako analizator widma.
Generator i generator arbitralny
Wszystkie oscyloskopy rodziny PicoScopes 2000 wyposażone są w wbudowany generator sygnału wyjściowego, który możne generować standardowe przebiegi znajdujące się w bibliotece przebiegów. Można również zdefiniować własne przebiegów wykorzystując moc wbudowanego generatora przebiegów arbitralnych (AWG).
Wszystko czego potrzeba w rozsądnej cenie
Ultra-kompaktowe oscyloskopy PicoScope 2200A oferują potężną wydajność i funkcje w cenie, która sprawia, że są idealne dla wszystkich, hobbystów i inżynierów, serwisantów, dla użytkowników edukacyjnych i zawodowych. Ich mała, ale solidna konstrukcja sprawia, że naprawdę można je zabrać w dowolnym miejsce. Nie trzeba się martwić o dostęp do energii elektrycznej czy baterii. Znajomy windowsowy interfejs sprawia, że oprogramowanie jest łatwe w obsłudze i wygodne w codziennym użyciu. Darmowe aktualizacje oprogramowania zapewniają zawsze najnowsze funkcje i ulepszenia. Wszystko czego potrzeba (dwukanałowy oscyloskop, analizator widma, generator przebiegów i rejestrator danych) dostarczane jest w jednym pakiecie w atrakcyjnej cenie.
Specyfikacja techniczna
| Model | PicoScope | ||||||
|---|---|---|---|---|---|---|---|
| Bandwidth | 10 MHz | 25 MHz | 50 MHz | 70 MHz | 100 MHz | ||
| 2 channel | 2204A | 2205A | 2206B | 2207B | 2208B | ||
| 4 channel | 2405A | 2406B | 2407B | 2408B | |||
| 2 channel MSO | 2205A MSO | 2206B MSO | 2207B MSO | 2208B MSO | |||
| Oscilloscope — vertical (analog inputs) | |||||||
|---|---|---|---|---|---|---|---|
| Bandwidth | 10 MHz | 25 MHz | 50 MHz | 70 MHz | 100 MHz | ||
| Rise time (calculated) | 35 ns | 14 ns | 7 ns | 5 ns | 3.5 ns | ||
| Vertical resolution | 8 bits | ||||||
| Enhanced vertical resolution | Up to 12 bits | ||||||
| Input ranges | ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V | ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V | |||||
| Input sensitivity (10 vertical divisions) | 10 mV/div to 4 V/div | 4 mV/div to 4 V/div | |||||
| Input coupling | AC / DC | ||||||
| Input connector | BNC(f) | ||||||
| Input characteristics | 1 MΩ ± 1% ∥ 15 pF ± 2 pF | 1 MΩ ± 1% ∥ 16 pF ± 1 pF | |||||
| Analog offset range (vertical position adjustment) | None | ±250 mV (20 mV to 200 mV ranges) ±2.5 V (500 mV to 2 V ranges) ±25 V (5 V to 20 V ranges) | |||||
| Analog offset control accuracy | N/A | ±1% of offset setting, additional to basic DC accuracy | |||||
| DC accuracy | ±3% of full scale ±200 μV | ||||||
| Overvoltage protection | ±100 V (DC + AC peak) | ||||||
| Oscilloscope — vertical (digital inputs, MSOs only) | |||||||
|---|---|---|---|---|---|---|---|
| Input channels | 16 channels (2 ports of 8 channels each) | ||||||
| Input connectors | 2.54 mm pitch, 10 x 2 way connector | ||||||
| Maximum input frequency | 100 MHz (200 Mb/s) | ||||||
| Minimum detectable pulse width | 5 ns | ||||||
| Input impedance | 200 kΩ ±2% ∥ 8 pF ±2 pF | ||||||
| Input dynamic range | ±20 V | ||||||
| Digital threshold range | ±5 V | ||||||
| Overvoltage protection | ±50 V | ||||||
| Threshold grouping | Two independent threshold controls: Port 0: D0 to D7, Port 1: D8 to D15 | ||||||
| Threshold selection | TTL, CMOS, ECL, PECL, user-defined | ||||||
| Port threshold accuracy | ±350 mV (inclusive of hysteresis) | ||||||
| Hysteresis | < ±250 mV | ||||||
| Minimum input voltage swing | 500 mV pk-pk | ||||||
| Channel-to-channel skew | 2 ns typical | ||||||
| Minimum input slew rate | 10 V/µs | ||||||
| Horizontal | |||||||
|---|---|---|---|---|---|---|---|
| Maximum sampling rate (real-time)* | 100 MS/s | 200 MS/s | 500 MS/s | 1 GS/s | |||
| Equivalent sampling rate (ETS mode) | 2 GS/s | 4 GS/s | 5 GS/s | 10 GS/s | |||
| Maximum sampling rate (USB streaming) | 1 MS/s | 1 MS/s | 9.6 MS/s | ||||
| Shortest timebase | 10 ns/div | 5 ns/div | 2 ns/div | 1 ns/div | |||
| Longest timebase | 5000 s/div (approx 14 hours per waveform in chart recorder view) | ||||||
| Buffer memory (block mode)* | 8 kS | 16 kS | 48 kS | 32 MS | 64 MS | 128 MS | |
| Buffer memory (USB streaming mode) | 100 MS (shared between active channels) | ||||||
| Waveform buffers | 10 000 | ||||||
| Maximum waveforms per second | 2000 | 80 000 | |||||
| Initial timebase accuracy | ±100 ppm | ±50 ppm | |||||
| Timebase drift | ±5 ppm / year | ||||||
| Sample jitter | 30 ps RMS typical | 20 ps RMS typical | 3 ps RMS typical | ||||
| ADC sampling | Simultaneous | ||||||
* Maximum sampling rate and buffer memory are shared between active channels. On MSO models each group of 8 inputs counts as a channel. Maximum sampling rate on MSO digital channels is 500 MS/s.
| Dynamic performance (typical) | |||||||
|---|---|---|---|---|---|---|---|
| Crosstalk (full bandwidth, equal ranges) | Better than 200:1 | Better than 300:1 | |||||
| Harmonic distortion | < –50 dB at 100 kHz, full-scale input, typical | ||||||
| SFDR (100 kHz, full-scale input, typical) | > 52 dB | ±20 mV range: > 44 dB ±50 mV range and higher: > 52 dB | |||||
| Noise | < 150 μV RMS (±50 mV range) | < 220 μV RMS (±20 mV range) | < 300 μV RMS (±20 mV range) | ||||
| Bandwidth flatness | (+0.3 dB, –3 dB) from DC to full bandwidth | ||||||
| Triggering | |||||||
|---|---|---|---|---|---|---|---|
| Sources | Ch A, Ch B, Ch C, Ch D. Any MSO digital channel | ||||||
| Trigger modes | None, auto, repeat, single | None, auto, repeat, single, rapid (segmented memory) | |||||
| Advanced triggers | Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic | Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt pulse, logic | |||||
| Trigger types, ETS | Rising or falling edge | Rising or falling edge (available on Ch A only) | |||||
| Trigger sensitivity, real-time | Digital triggering provides 1 LSB accuracy up to full bandwidth | ||||||
| Trigger sensitivity, ETS | 10 mV p-p, typical, at full bandwidth | ||||||
| Maximum pre-trigger capture | 100% of capture size | ||||||
| Maximum post-trigger delay | 4 billion samples | ||||||
| Trigger rearm time in rapid trigger mode | N/A | < 2 μs on fastest timebase | < 1 μs on fastest timebase | ||||
| Max. waveforms in rapid trigger mode | N/A | 96 | 10 000 | ||||
| Function generator | |||||||
|---|---|---|---|---|---|---|---|
| Standard output signals | Sine, square, triangle, DC voltage, ramp, sinc, Gaussian, half-sine | ||||||
| Pseudorandom output signals | None | White noise, PRBS | |||||
| Standard signal frequency | DC to 100 kHz | DC to 1 MHz | |||||
| Sweep modes | Up, down, dual with selectable start/stop frequencies and increments | ||||||
| Triggering | None | Free-run or up to 1 billion waveform cycles or frequency sweeps. Triggered from scope trigger or manually. | |||||
| Output frequency accuracy | Oscilloscope timebase accuracy ± output frequency resolution | ||||||
| Output frequency resolution | < 0.02 Hz | < 0.01 Hz | |||||
| Output voltage range | ±2 V | ||||||
| Output adjustments | Any amplitude and offset within ±2 V range | ||||||
| Amplitude flatness (typical) | < 1 dB to 100 kHz | < 0.5 dB to 1 MHz | |||||
| DC accuracy | ±1% of full scale | ||||||
| SFDR (typical) | > 55 dB at 1 kHz full-scale sine wave | > 60 dB at 10 kHz full-scale sine wave | |||||
| Output characteristics | Front panel BNC, 600 Ω output impedance | ||||||
| Overvoltage protection | ±20 V | ||||||
| Arbitrary waveform generator | |||||||
|---|---|---|---|---|---|---|---|
| Update rate | 1.548 MHz | 20 MHz | |||||
| Buffer size | 4 kS | 8 kS | 32 kS | ||||
| Resolution | 12 bits | ||||||
| Bandwidth | > 100 kHz | > 1 MHz | |||||
| Rise time (10% to 90%) | < 2 μs | < 120 ns | |||||
| Spectrum analyzer | |||||||
|---|---|---|---|---|---|---|---|
| Frequency range | DC to analog bandwidth of oscilloscope | ||||||
| Display modes | Magnitude, average, peak hold | ||||||
| Windowing functions | Rectangular, Gaussian, triangular, Blackman, Blackman-Harris, Hamming, Hann, flat-top | ||||||
| Number of FFT points | Selectable from 128 to half available buffer memory in powers of 2, up to a maximum of 1 048 576 points | ||||||
| Math channels and Software filters | |||||||
|---|---|---|---|---|---|---|---|
| Functions | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty | ||||||
| Software filters | Highpass, lowpass, bandpass, bandstop | ||||||
| Operands | A, B (input channels), C, D (input channels, 4-channel models only), T (time), reference waveforms, constants, pi, digital channels (MSO models only) | ||||||
| Automatic measurements | |||||||
|---|---|---|---|---|---|---|---|
| Scope mode | AC RMS, true RMS, frequency, cycle time, duty cycle, DC average, falling rate, rising rate, low pulse width, high pulse width, fall time, rise time, minimum, maximum, peak to peak | ||||||
| Spectrum mode | Frequency at peak, amplitude at peak, THD dB, SNR, SINAD, SFDR, total power, average amplitude at peak, THD %, THD+N, IMD | ||||||
| Statistics | Minimum, maximum, average and standard deviation | ||||||
| Serial decoding | |||||||
|---|---|---|---|---|---|---|---|
| Protocols | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (subject to bandwidth and sampling rate of chosen oscilloscope model) | ||||||
| Mask limit testing | |||||||
|---|---|---|---|---|---|---|---|
| Mask generation | Numeric (automatic) or Graphical (manual) | ||||||
| Statistics | Pass/fail, failure count, total count | ||||||
| Available actions on mask fail | Beep, play sound, stop capture, save waveform, trigger signal generator / AWG, run executable | ||||||
| Display | |||||||
|---|---|---|---|---|---|---|---|
| Interpolation | Linear or sin(x)/x | ||||||
| Persistence modes | Digital color, analog intensity, custom, fast or none | ||||||
| SDK / API details and specifications for customers writing their own software | |||||||
|---|---|---|---|---|---|---|---|
| Supplied drivers | 32 and 64-bit drivers for Windows 7, 8 and 10 Linux drivers macOS drivers | ||||||
| Example code | C, C#, Excel VBA, VB.NET, LabVIEW, MATLAB | ||||||
| Maximum USB streaming sampling rate* | 1 MS/s | 5 MS/s | 31 MS/s | ||||
| Buffer memory in USB streaming mode* | Limited only by PC | ||||||
| Segmented memory buffers* | N/A | 96 | 128 000 | 256 000 | 512 000 | ||
* These specifications apply when using the drivers / writing your own software. Refer to Horizontal section above when using PicoScope software
| Software | |||||||
|---|---|---|---|---|---|---|---|
| Windows software | PicoScope for Windows PicoSDK Software development kit (SDK) Windows 7, 8 or 10 recommended (read more) | ||||||
| macOS software | PicoScope for macOS (beta: feature list) Software development kit (SDK) OS versions: see release notes | ||||||
| Linux software | PicoScope for Linux (beta: feature list) Software development kit (SDK) See Linux Software & Drivers for details of supported distributions | ||||||
| Languages | Chinese (simplified), Chinese (traditional), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish | ||||||
| General | |||||||
|---|---|---|---|---|---|---|---|

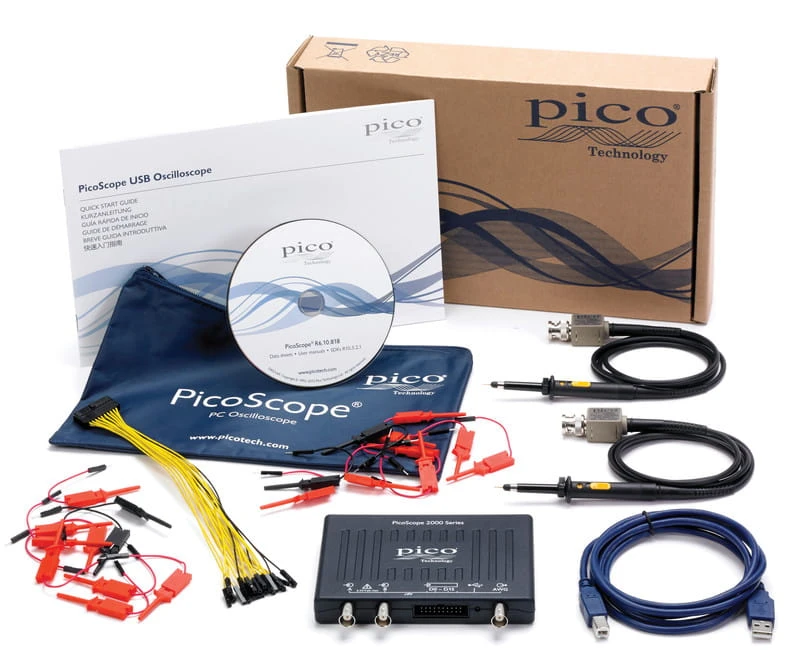

| Package contents | PicoScope 2000 Series oscilloscope 2 or 4 switchable 10:1/1:1 oscilloscope probes (except for PicoScope 2204A / 2205A when purchased without probes) TA136 digital cable (MSOs only) 2 × TA139 pack of 10 logic test clips (MSOs only) USB cable Quick start guide | ||||||
| PC connectivity | USB 2.0 (USB 3.0/3.1 compatible). | ||||||
| Power requirements | Powered from USB port | ||||||
| Dimensions (including connectors and feet) | 142 x 92 x 18.8 mm | 130 x 104 x 18.8 mm | |||||
| Weight | < 0.2 kg (7 oz) | ||||||
| Temperature range, operating | 0 °C to 50 °C | ||||||
| Temperature range, operating, for stated accuracy | 15 °C to 30 °C | ||||||
| Temperature range, storage | –20 °C to +60 °C | ||||||
| Humidity range, operating | 5% to 80% RH non-condensing | ||||||
| Humidity range, storage | 5% to 95% RH non-condensing | ||||||
| Altitude range | up to 2000 m | ||||||
| Pollution degree | 2 | ||||||
| Safety approvals | Designed to EN 61010-1:2010 | ||||||
| Environmental approvals | RoHS, WEEE | ||||||
| EMC approvals | Tested to meet EN61326-1:2013 and FCC Part 15 Subpart B | ||||||
| Languages supported | Simplified Chinese, Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish | ||||||
| Warranty | 5 years | ||||||
Dane techniczne
| Pasmo analogowe | 50 MHz |
| Liczba kanałów analogowych | 2 |
| Liczba kanałów cyfrowych MSO | 16 |
| Rozdzielczość pionowa | 8 bitów |
| Częstotliwość próbkowania | 1 GS/s |
| Wielkość bufora | 32 MS |
| Wersja USB | 2.0 |
| Dodatkowe | Generator arbitralny (AWG) |
