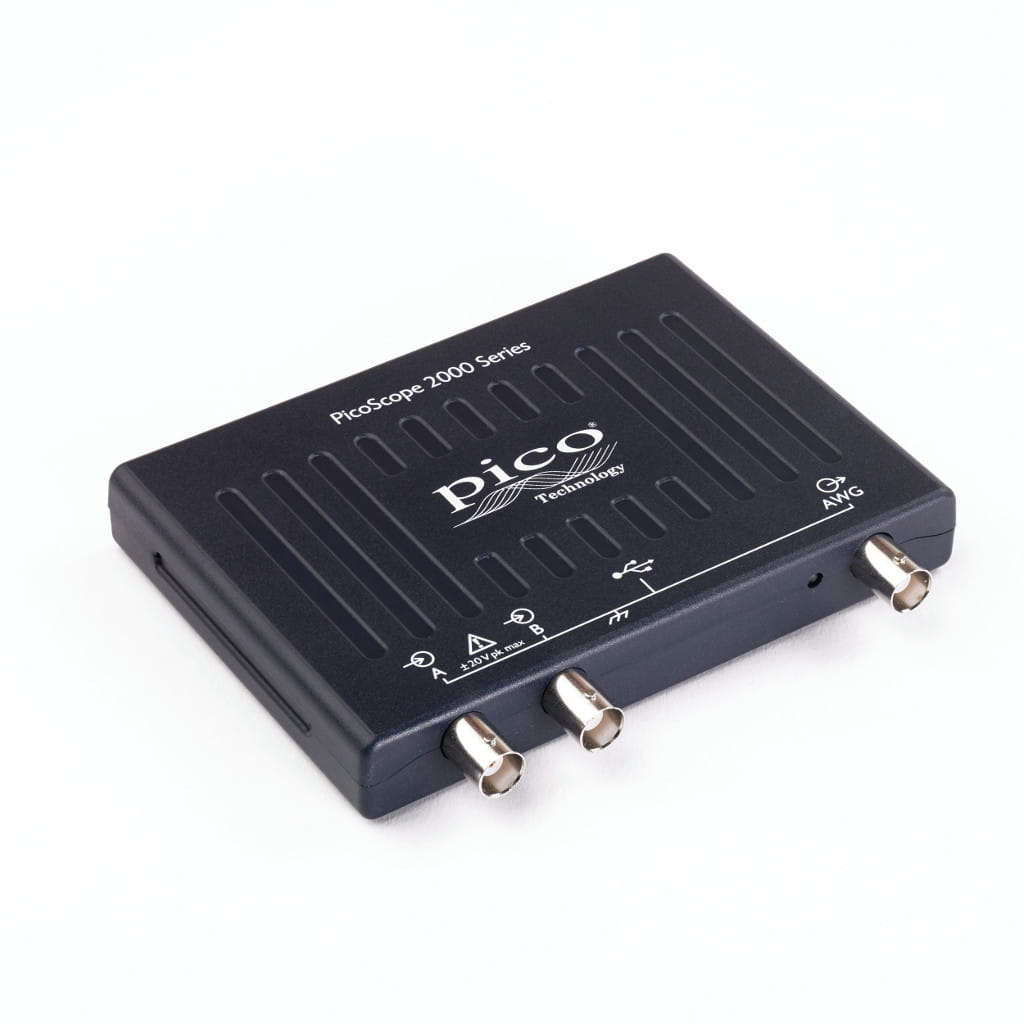

Oscyloskop PicoScope 2207B
Dwukanałowy oscyloskop z 70MHz pasmem analogowym, generatorem arbitralnym. W kompaktowym rozmiarze. Model dostarczany w zestawie z sondami pomiarowymi.
Kod produktu: PQ013
Opis produktu
PicoScope 2207B to dobry kompromis między ceną, pasmem i pamięcią dla inżyniera embedded. Łączy małe wymiary, zasilanie z portu USB i oprogramowanie PicoScope 7, dzięki czemu dobrze sprawdza się zarówno na biurku, jak i w terenie.
Seria PicoScope 2000 została zaprojektowana jako kompaktowa alternatywa dla klasycznego oscyloskopu stacjonarnego. Urządzenie zajmuje niewiele miejsca, a jednocześnie korzysta z dużego ekranu komputera, wygodnego zapisu danych i funkcji analitycznych dostępnych w oprogramowaniu.
Wersja analogowa będzie dobrym wyborem, jeżeli analizujesz głównie napięcia, przebiegi zasilania, sygnały PWM, audio, filtry, czujniki lub proste układy embedded.
Do jakich zastosowań sprawdzi się PicoScope 2207B?
Ten model warto rozważyć do nauki pomiarów, elektroniki embedded, serwisu, prac laboratoryjnych, diagnostyki prostych układów cyfrowych i analogowych oraz szybkiego sprawdzania prototypów. W praktyce jedno urządzenie może zastąpić kilka podstawowych narzędzi: oscyloskop, generator funkcyjny, analizator widma, a w wersjach MSO również analizator stanów logicznych.
- analiza sygnałów PWM, czujników i układów zasilania,
- pomiar czasów narastania, zakłóceń i poziomów napięć,
- nauka obsługi oscyloskopu na rzeczywistych przebiegach,
- debugowanie komunikacji szeregowej i testy funkcjonalne,
- praca mobilna z laptopem bez zewnętrznego zasilacza.
Co wyróżnia ten model?
PicoScope 2207B oferuje pasmo 70 MHz, próbkowanie do 1 GS/s i pamięć 64 MS. W porównaniu z klasycznym oscyloskopem stołowym klient otrzymuje ten sam interfejs oprogramowania dla całej rodziny PicoScope, możliwość zapisu sesji pomiarowej, eksport danych i łatwe tworzenie dokumentacji z pomiarów.
PicoScope 7 T&M: przebiegi, dekodowanie, pomiary i analiza widma.
Wejścia analogowe, generator i — w modelach MSO — port kanałów cyfrowych.
Kompletny ekosystem oprogramowania Pico Technology
Oscyloskop, rejestrator danych i środowisko do automatyzacji testów
Kupując PicoScope z serii 2000 otrzymujesz nie tylko kompaktowy oscyloskop USB, ale również kompletne środowisko pomiarowe. PicoScope 7 T&M służy do codziennej pracy z oscyloskopem, PicoLog 6 pozwala wykorzystać urządzenie jako rejestrator danych, a PicoSDK umożliwia integrację z własnym oprogramowaniem i stanowiskami testowymi.
Oprogramowanie jest dostępne dla systemów Windows, Linux i macOS. Pico Technology dostarcza bezpłatne aktualizacje, dlatego możliwości urządzenia mogą rozwijać się wraz z kolejnymi wersjami aplikacji.
Zarówno PicoScope 7 T&M, jak i PicoLog 6 można uruchomić w trybie demonstracyjnym bez podłączonego oscyloskopu. To wygodny sposób, aby jeszcze przed zakupem sprawdzić interfejs, przykładowe przebiegi, analizę FFT, pomiary automatyczne i sposób pracy z danymi.
Programy można pobrać bezpłatnie i uruchomić w trybie demonstracyjnym bez podłączonego urządzenia.
Najważniejsze parametry techniczne
| Parametr | PicoScope 2207B |
|---|---|
| Liczba kanałów | 2 |
| Pasmo analogowe | 70 MHz |
| Maksymalna częstotliwość próbkowania | 1 GS/s |
| Pamięć akwizycji | 64 MS |
| Generator funkcyjny / AWG | 1 MHz |
| Kanały cyfrowe | nie |
| Zasilanie i komunikacja | USB |
| Oprogramowanie | PicoScope 7 T&M, PicoLog 6, PicoSDK |
Parametry skrócone na podstawie danych producenta; przed doborem do krytycznego zastosowania warto zweryfikować pełną kartę katalogową.
Kiedy wybrać model wyższy lub niższy?
Wybierz PicoScope 2207B, jeżeli potrzebujesz konfiguracji 2 kanałów, pasma 70 MHz i pamięci 64 MS w bardzo kompaktowej obudowie. Rozważ model wyższy: 2208B, jeżeli analizujesz szybsze zbocza lub chcesz 100 MHz pasma. Rozważ model niższy: 2206B, jeżeli 50 MHz i 32 MS są wystarczające.
Co znajduje się w zestawie?
Standardowy zestaw obejmuje oscyloskop PicoScope, przewód USB, oprogramowanie PicoScope 7 T&M, PicoLog 6 i PicoSDK do pobrania ze strony producenta. W zależności od wariantu handlowego produkt może być oferowany z sondami lub bez sond, dlatego przed zakupem warto sprawdzić dokładną zawartość konkretnej pozycji w sklepie.
Potrzebujesz pomocy w wyborze?
Nie masz pewności, który model PicoScope 2000 wybrać? Napisz, jakie sygnały chcesz mierzyć, ile kanałów potrzebujesz i czy analizujesz również magistrale cyfrowe. Pomożemy dobrać model do Twojego zastosowania.
Specyfikacja techniczna
PicoScopy serii 2000 to –
oscyloskop,
analizator widma i
generator arbitralny
w jednym ultra-kompaktowym urządzeniu.
- 2 lub 4 kanały analogowe
- do 1 GS/s - rzeczywista częstotliwość próbkowania
- do 100 MHz - pasmo dla sygnałów analogowych
- Wbudowany generator standardowy lub arbitralny
- Kompaktowe wymiary
- Zasilanie z portu USB
- 5 lat gwarancji
Pełne laboratorium pomiarowe
PicoScope 2000 to nie tylko wydajne dwu-kanałowe lub cztero-kanałowe oscyloskopy: wykorzystując to samo oprogramowanie, które obsługuje droższe modele, można zmienić oscyloskopy rodziny PicoScope 2000 w analizator widma, generator przebiegów standardowych lub generator arbitralny (AWG).
Duża wydajność w małej kieszeni
Małe rozmiary oscyloskopów USB rodziny PicoScope 2000 pozwalają zabrać je w każde miejsce. Te małe kompaktowe oscyloskopy są wystarczająco małe aby zmieściły się do torby z notebookiem oferując taką samą wydajność jak kilkakrotnie większe oscyloskopy konkurencji za kilka krotnie niższą cenę. Dwu-kanałowe oscyloskopy rodziny PicoScope 2000 umożliwiają przechwytywanie sygnałów z częstotliwością próbkowania nawet do 1 gigasampli na sekundę. Dla sygnałów okresowych przy wykorzystaniu trybu ETS częstotliwość próbkowania może zostać zwiększona do 10 gigasampli na sekundę. Tak wysoka częstotliwość próbkowania w połączeniu z buforem na 40 000 próbek i 200 MHz pasmem pozwala zastosować oscyloskopy tej rodziny w szerokiej gamie aplikacji.
Wygoda i szybkość
Rodzina oscyloskopów PicoScope 2000 zasilana jest bezpośrednio z portu USB 2.0 – nie trzeba więc martwić się o baterie czy zewnętrzny zasilacz. Port USB 2.0 zapewnia szybki przesył danych do komputera co pozwala uzyskać obraz o wysokiej rozdzielczości.
Możesz ufać temu co widzisz
Większość oscyloskopów budowana jest pod kątem obniżenia ceny, natomiast oscyloskopy Pico Technology projektowane są w taki sposób, aby zrealizować założoną wcześniej specyfikację na jak największym poziomie. Precyzyjne rozmieszczenie elementów na płytce PCB, odpowiednie prowadzenie masy i ekranowanie znaczenie redukuje poziom szumów, przesłuchów i zakłóceń harmonicznych. Lata doświadczenia w projektowaniu pozwoliły znacznie poprawić odpowiedź impulsową i płaskość pasma przenoszenia.
Wiadomość którą chcemy przekazać jest bardzo prosta - kiedy badasz jakiś układ naszym oscyloskopem, możesz ufać temu co widzisz na ekranie.
Zaawansowane oprogramowanie sterujące
W przeciwieństwie do innych tanich oscyloskopów zwykle dostarczanych z oprogramowaniem o ograniczonej funkcjonalności, oscyloskopy PicoScope 2200 dostarczane są z tym samym oprogramowaniem PicoScope 6,które znajduje się w zestawie z najdroższymi oscyloskopami z oferty firmy Pico Technology. Wystarczy jedna instalacja żeby obsługiwać kilka oscyloskopów. Oprogramowanie PicoScope 6 jest bardzo zaawansowane, ale proste w obsłudze. Interfejs jest znany ze środowiska Windows, dzięki czemu obsługa oprogramowania jest bardzo intuicyjna. Dane mogą być zapisane w różnych formatach, w tym tekstowym CSV, graficznym PNG i BMP oraz formacie binarnym programu MATLAB. Dołączone są sterowniki i przykłady napisane w LabVIEW, C / C + +, Delphi i Visual Basic umożliwiające integrację oprogramowania PicoScope 6 z własnymi aplikacjami. Oprogramowanie PicoScope 6 jest regularnie aktualizowane – pojawiają się nowe funkcje i usprawnienia. Aktualizacje można pobrać bezpłatnie ze strony Pico Technology.
Analizator widma
W oprogramowaniu PicoScope za pomocą jednego kliknięcia można przełączyć się z dziedziny czasu na dziedzinę częstotliwości i wykorzystywać oscyloskop jako analizator widma.
Generator i generator arbitralny
Wszystkie oscyloskopy rodziny PicoScopes 2000 wyposażone są w wbudowany generator sygnału wyjściowego, który możne generować standardowe przebiegi znajdujące się w bibliotece przebiegów. Można również zdefiniować własne przebiegów wykorzystując moc wbudowanego generatora przebiegów arbitralnych (AWG).
Wszystko czego potrzeba w rozsądnej cenie
Ultra-kompaktowe oscyloskopy PicoScope 2200A oferują potężną wydajność i funkcje w cenie, która sprawia, że są idealne dla wszystkich, hobbystów i inżynierów, serwisantów, dla użytkowników edukacyjnych i zawodowych. Ich mała, ale solidna konstrukcja sprawia, że naprawdę można je zabrać w dowolnym miejsce. Nie trzeba się martwić o dostęp do energii elektrycznej czy baterii. Znajomy windowsowy interfejs sprawia, że oprogramowanie jest łatwe w obsłudze i wygodne w codziennym użyciu. Darmowe aktualizacje oprogramowania zapewniają zawsze najnowsze funkcje i ulepszenia. Wszystko czego potrzeba (dwukanałowy oscyloskop, analizator widma, generator przebiegów i rejestrator danych) dostarczane jest w jednym pakiecie w atrakcyjnej cenie.
Specyfikacja techniczna
| Model | PicoScope | ||||||
|---|---|---|---|---|---|---|---|
| Bandwidth | 10 MHz | 25 MHz | 50 MHz | 70 MHz | 100 MHz | ||
| 2 channel | 2204A | 2205A | 2206B | 2207B | 2208B | ||
| 4 channel | 2405A | 2406B | 2407B | 2408B | |||
| 2 channel MSO | 2205A MSO | 2206B MSO | 2207B MSO | 2208B MSO | |||
| Oscilloscope — vertical (analog inputs) | |||||||
|---|---|---|---|---|---|---|---|
| Bandwidth | 10 MHz | 25 MHz | 50 MHz | 70 MHz | 100 MHz | ||
| Rise time (calculated) | 35 ns | 14 ns | 7 ns | 5 ns | 3.5 ns | ||
| Vertical resolution | 8 bits | ||||||
| Enhanced vertical resolution | Up to 12 bits | ||||||
| Input ranges | ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V | ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V | |||||
| Input sensitivity (10 vertical divisions) |
10 mV/div to 4 V/div | 4 mV/div to 4 V/div | |||||
| Input coupling | AC / DC | ||||||
| Input connector | BNC(f) | ||||||
| Input characteristics | 1 MΩ ± 1% ∥ 15 pF ± 2 pF | 1 MΩ ± 1% ∥ 16 pF ± 1 pF | |||||
| Analog offset range (vertical position adjustment) |
None | ±250 mV (20 mV to 200 mV ranges) ±2.5 V (500 mV to 2 V ranges) ±25 V (5 V to 20 V ranges) |
|||||
| Analog offset control accuracy | N/A | ±1% of offset setting, additional to basic DC accuracy | |||||
| DC accuracy | ±3% of full scale ±200 μV | ||||||
| Overvoltage protection | ±100 V (DC + AC peak) | ||||||
| Horizontal | |||||||
|---|---|---|---|---|---|---|---|
| Maximum sampling rate (real-time)* | 100 MS/s | 200 MS/s | 500 MS/s | 1 GS/s | |||
| Equivalent sampling rate (ETS mode) | 2 GS/s | 4 GS/s | 5 GS/s | 10 GS/s | |||
| Maximum sampling rate (USB streaming) | 1 MS/s | 1 MS/s | 9.6 MS/s | ||||
| Shortest timebase | 10 ns/div | 5 ns/div | 2 ns/div | 1 ns/div | |||
| Longest timebase | 5000 s/div (approx 14 hours per waveform in chart recorder view) | ||||||
| Buffer memory (block mode)* | 8 kS | 16 kS | 48 kS | 32 MS | 64 MS | 128 MS | |
| Buffer memory (USB streaming mode) | 100 MS (shared between active channels) | ||||||
| Waveform buffers | 10 000 | ||||||
| Maximum waveforms per second | 2000 | 80 000 | |||||
| Initial timebase accuracy | ±100 ppm | ±50 ppm | |||||
| Timebase drift | ±5 ppm / year | ||||||
| Sample jitter | 30 ps RMS typical | 20 ps RMS typical | 3 ps RMS typical | ||||
| ADC sampling | Simultaneous | ||||||
* Maximum sampling rate and buffer memory are shared between active channels. On MSO models each group of 8 inputs counts as a channel. Maximum sampling rate on MSO digital channels is 500 MS/s.
| Dynamic performance (typical) | |||||||
|---|---|---|---|---|---|---|---|
| Crosstalk (full bandwidth, equal ranges) | Better than 200:1 | Better than 300:1 | |||||
| Harmonic distortion | < –50 dB at 100 kHz, full-scale input, typical | ||||||
| SFDR (100 kHz, full-scale input, typical) | > 52 dB | ±20 mV range: > 44 dB ±50 mV range and higher: > 52 dB |
|||||
| Noise | < 150 μV RMS (±50 mV range) |
< 220 μV RMS (±20 mV range) |
< 300 μV RMS (±20 mV range) |
||||
| Bandwidth flatness | (+0.3 dB, –3 dB) from DC to full bandwidth | ||||||
| Triggering | |||||||
|---|---|---|---|---|---|---|---|
| Sources | Ch A, Ch B, Ch C, Ch D. Any MSO digital channel | ||||||
| Trigger modes | None, auto, repeat, single | None, auto, repeat, single, rapid (segmented memory) | |||||
| Advanced triggers | Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic |
Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt pulse, logic |
|||||
| Trigger types, ETS | Rising or falling edge | Rising or falling edge (available on Ch A only) | |||||
| Trigger sensitivity, real-time | Digital triggering provides 1 LSB accuracy up to full bandwidth | ||||||
| Trigger sensitivity, ETS | 10 mV p-p, typical, at full bandwidth | ||||||
| Maximum pre-trigger capture | 100% of capture size | ||||||
| Maximum post-trigger delay | 4 billion samples | ||||||
| Trigger rearm time in rapid trigger mode | N/A | < 2 μs on fastest timebase |
< 1 μs on fastest timebase | ||||
| Max. waveforms in rapid trigger mode | N/A | 96 | 10 000 | ||||
| Function generator | |||||||
|---|---|---|---|---|---|---|---|
| Standard output signals | Sine, square, triangle, DC voltage, ramp, sinc, Gaussian, half-sine | ||||||
| Pseudorandom output signals | None | White noise, PRBS | |||||
| Standard signal frequency | DC to 100 kHz | DC to 1 MHz | |||||
| Sweep modes | Up, down, dual with selectable start/stop frequencies and increments | ||||||
| Triggering | None | Free-run or up to 1 billion waveform cycles or frequency sweeps. Triggered from scope trigger or manually. |
|||||
| Output frequency accuracy | Oscilloscope timebase accuracy ± output frequency resolution | ||||||
| Output frequency resolution | < 0.02 Hz | < 0.01 Hz | |||||
| Output voltage range | ±2 V | ||||||
| Output adjustments | Any amplitude and offset within ±2 V range | ||||||
| Amplitude flatness (typical) | < 1 dB to 100 kHz | < 0.5 dB to 1 MHz | |||||
| DC accuracy | ±1% of full scale | ||||||
| SFDR (typical) | > 55 dB at 1 kHz full-scale sine wave | > 60 dB at 10 kHz full-scale sine wave | |||||
| Output characteristics | Front panel BNC, 600 Ω output impedance | ||||||
| Overvoltage protection | ±20 V | ||||||
| Arbitrary waveform generator | |||||||
|---|---|---|---|---|---|---|---|
| Update rate | 1.548 MHz | 20 MHz | |||||
| Buffer size | 4 kS | 8 kS | 32 kS | ||||
| Resolution | 12 bits | ||||||
| Bandwidth | > 100 kHz | > 1 MHz | |||||
| Rise time (10% to 90%) | < 2 μs | < 120 ns | |||||
| Spectrum analyzer | |||||||
|---|---|---|---|---|---|---|---|
| Frequency range | DC to analog bandwidth of oscilloscope | ||||||
| Display modes | Magnitude, average, peak hold | ||||||
| Windowing functions | Rectangular, Gaussian, triangular, Blackman, Blackman-Harris, Hamming, Hann, flat-top | ||||||
| Number of FFT points | Selectable from 128 to half available buffer memory in powers of 2, up to a maximum of 1 048 576 points | ||||||
| Math channels and Software filters | |||||||
|---|---|---|---|---|---|---|---|
| Functions | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty | ||||||
| Software filters | Highpass, lowpass, bandpass, bandstop | ||||||
| Operands | A, B (input channels), C, D (input channels, 4-channel models only), T (time), reference waveforms, constants, pi, digital channels (MSO models only) | ||||||
| Automatic measurements | |||||||
|---|---|---|---|---|---|---|---|
| Scope mode | AC RMS, true RMS, frequency, cycle time, duty cycle, DC average, falling rate, rising rate, low pulse width, high pulse width, fall time, rise time, minimum, maximum, peak to peak | ||||||
| Spectrum mode | Frequency at peak, amplitude at peak, THD dB, SNR, SINAD, SFDR, total power, average amplitude at peak, THD %, THD+N, IMD |
||||||
| Statistics | Minimum, maximum, average and standard deviation | ||||||
| Serial decoding | |||||||
|---|---|---|---|---|---|---|---|
| Protocols | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (subject to bandwidth and sampling rate of chosen oscilloscope model) | ||||||
| Mask limit testing | |||||||
|---|---|---|---|---|---|---|---|
| Mask generation | Numeric (automatic) or Graphical (manual) | ||||||
| Statistics | Pass/fail, failure count, total count | ||||||
| Available actions on mask fail | Beep, play sound, stop capture, save waveform, trigger signal generator / AWG, run executable | ||||||
| Display | |||||||
|---|---|---|---|---|---|---|---|
| Interpolation | Linear or sin(x)/x | ||||||
| Persistence modes | Digital color, analog intensity, custom, fast or none | ||||||
| SDK / API details and specifications for customers writing their own software | |||||||
|---|---|---|---|---|---|---|---|
| Supplied drivers | 32 and 64-bit drivers for Windows 7, 8 and 10 Linux drivers macOS drivers |
||||||
| Example code | C, C#, Excel VBA, VB.NET, LabVIEW, MATLAB | ||||||
| Maximum USB streaming sampling rate* | 1 MS/s | 5 MS/s | 31 MS/s | ||||
| Buffer memory in USB streaming mode* | Limited only by PC | ||||||
| Segmented memory buffers* | N/A | 96 | 128 000 | 256 000 | 512 000 | ||
* These specifications apply when using the drivers / writing your own software. Refer to Horizontal section above when using PicoScope software
| Software | |||||||
|---|---|---|---|---|---|---|---|
| Windows software | PicoScope for Windows PicoSDK Software development kit (SDK) Windows 7, 8 or 10 recommended (read more) |
||||||
| macOS software | PicoScope for macOS (beta: feature list) Software development kit (SDK) OS versions: see release notes |
||||||
| Linux software | PicoScope for Linux (beta: feature list) Software development kit (SDK) See Linux Software & Drivers for details of supported distributions |
||||||
| Languages | Chinese (simplified), Chinese (traditional), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish | ||||||
| General | |||||||
|---|---|---|---|---|---|---|---|
| Package contents | PicoScope 2000 Series oscilloscope 2 or 4 switchable 10:1/1:1 oscilloscope probes (except for PicoScope 2204A / 2205A when purchased without probes) TA136 digital cable (MSOs only) 2 × TA139 pack of 10 logic test clips (MSOs only) USB cable Quick start guide |
||||||
| PC connectivity | USB 2.0 (USB 3.0/3.1 compatible). | ||||||
| Power requirements | Powered from USB port | ||||||
| Dimensions (including connectors and feet) |
142 x 92 x 18.8 mm | 130 x 104 x 18.8 mm | |||||
| Weight | < 0.2 kg (7 oz) | ||||||
| Temperature range, operating | 0 °C to 50 °C | ||||||
| Temperature range, operating, for stated accuracy |
15 °C to 30 °C | ||||||
| Temperature range, storage | –20 °C to +60 °C | ||||||
| Humidity range, operating | 5% to 80% RH non-condensing | ||||||
| Humidity range, storage | 5% to 95% RH non-condensing | ||||||
| Altitude range | up to 2000 m | ||||||
| Pollution degree | 2 | ||||||
| Safety approvals | Designed to EN 61010-1:2010 | ||||||
| Environmental approvals | RoHS, WEEE | ||||||
| EMC approvals | Tested to meet EN61326-1:2013 and FCC Part 15 Subpart B | ||||||
| Languages supported | Simplified Chinese, Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish | ||||||
| Warranty | 5 years | ||||||
Cechy produktu
- Pasmo analogowe 70 MHz
- Liczba kanałów analogowych 2
- Rozdzielczość pionowa 8 bitów
- Częstotliwość próbkowania 1 GS/s
- Wielkość bufora 64 MS
- Wersja USB 2.0
- Dodatkowe Generator arbitralny (AWG)
