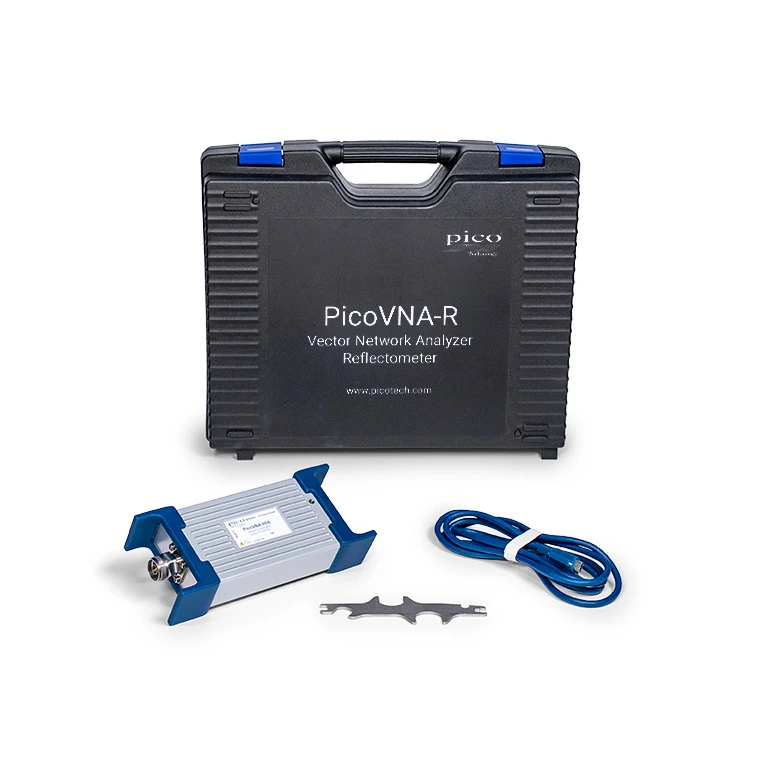

Wektorowy analizator sieci VNA, PicoVNA-R - zestaw lite

PicoVNA-R06 Lite Kit to kompaktowy, przenośny analizator sieci wektorowej (VNA) i reflektometr pracujący w zakresie 300 kHz–6 GHz. Umożliwia pomiar amplitudy i fazy parametrów S11 oraz S21, analizę w dziedzinie czasu TDR/TDT oraz diagnostykę anten, przewodów, filtrów i innych elementów RF. Zasilanie przez USB-C, niewielka masa 0,47 kg i obudowa IP66 sprawiają, że PicoVNA-R06 może pracować zarówno w laboratorium, jak i bezpośrednio przy badanej instalacji.

• zakres pomiarowy 300 kHz–6 GHz,
• pomiary amplitudy i fazy S11 oraz S21,
• pomiar S11 z szybkością do 100 µs na punkt,
• zintegrowana analiza TDR/TDT,
• szum śladu nawet 0,002 dB RMS,
• wewnętrzny elektroniczny układ kalibracyjny,
• obudowa o stopniu ochrony IP66,
• zasilanie i komunikacja przez USB-C,
• automatyzacja pomiarów przez API i SCPI,
• bezpłatne oprogramowanie PicoVNA 5.

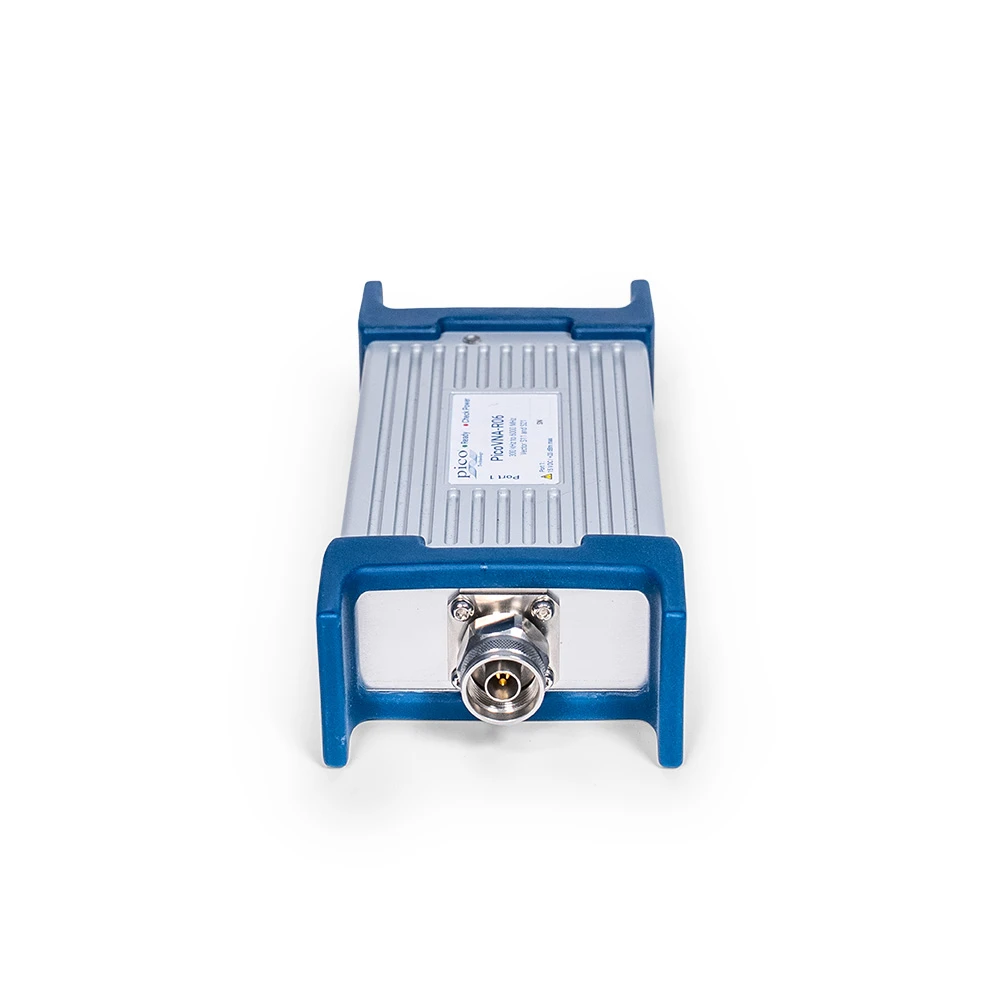

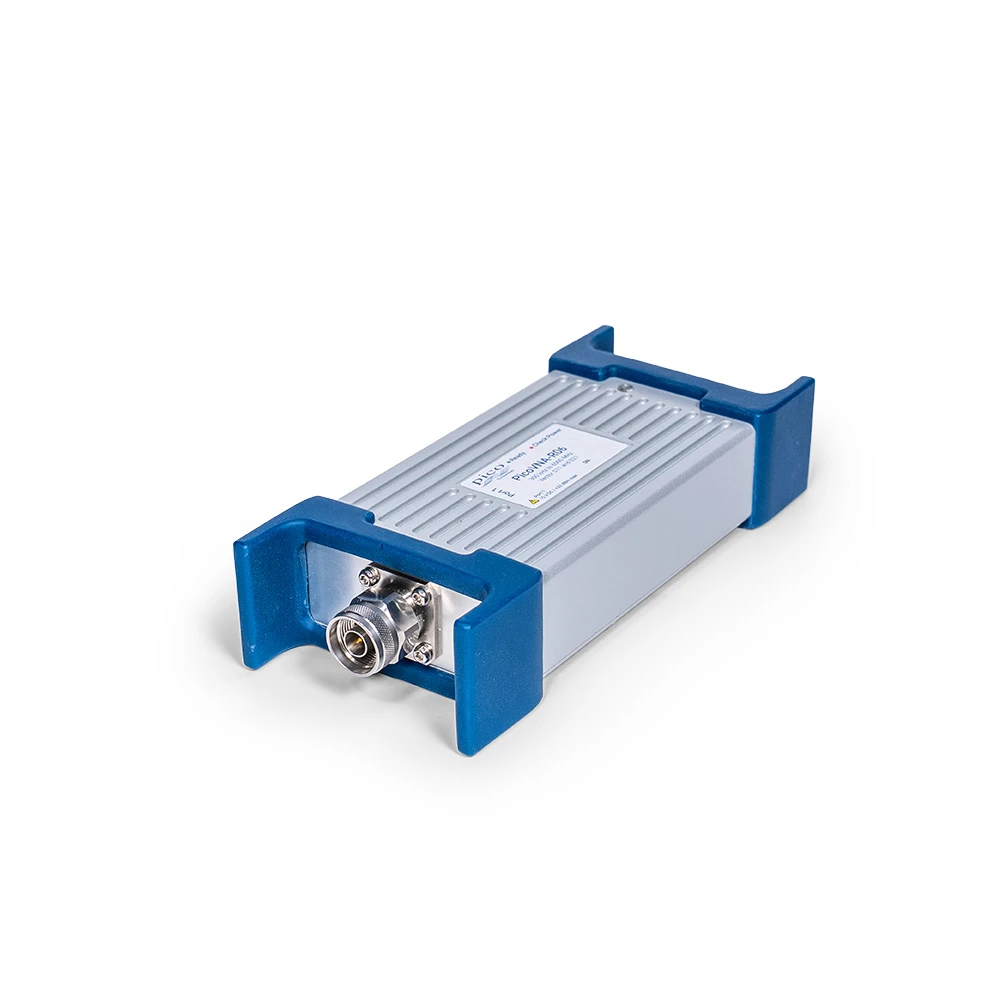

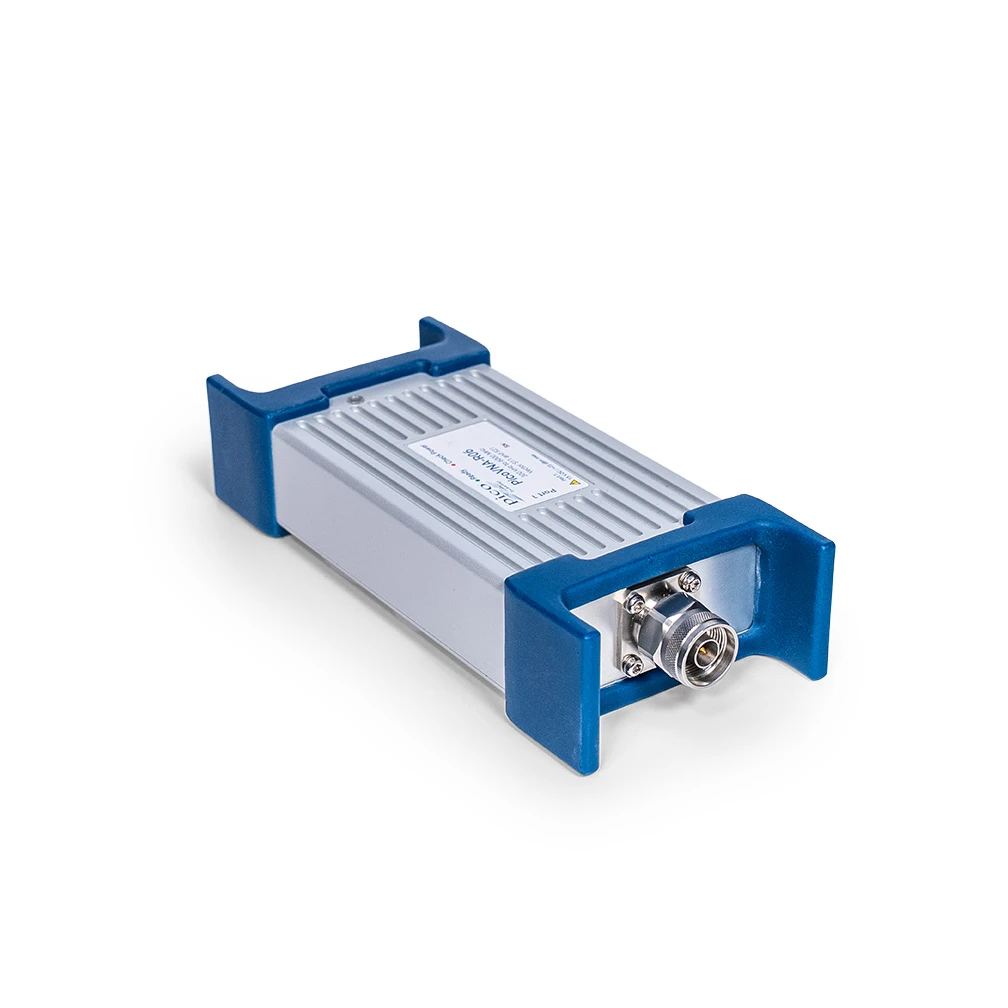

VNA, który możesz zabrać do badanego obiektu

Klasyczny analizator sieci wektorowej jest zwykle kojarzony z dużym przyrządem laboratoryjnym. PicoVNA-R06 został zaprojektowany inaczej. Obudowa ma wymiary około 187 × 81 × 41 mm, a cały analizator waży zaledwie 0,47 kg.

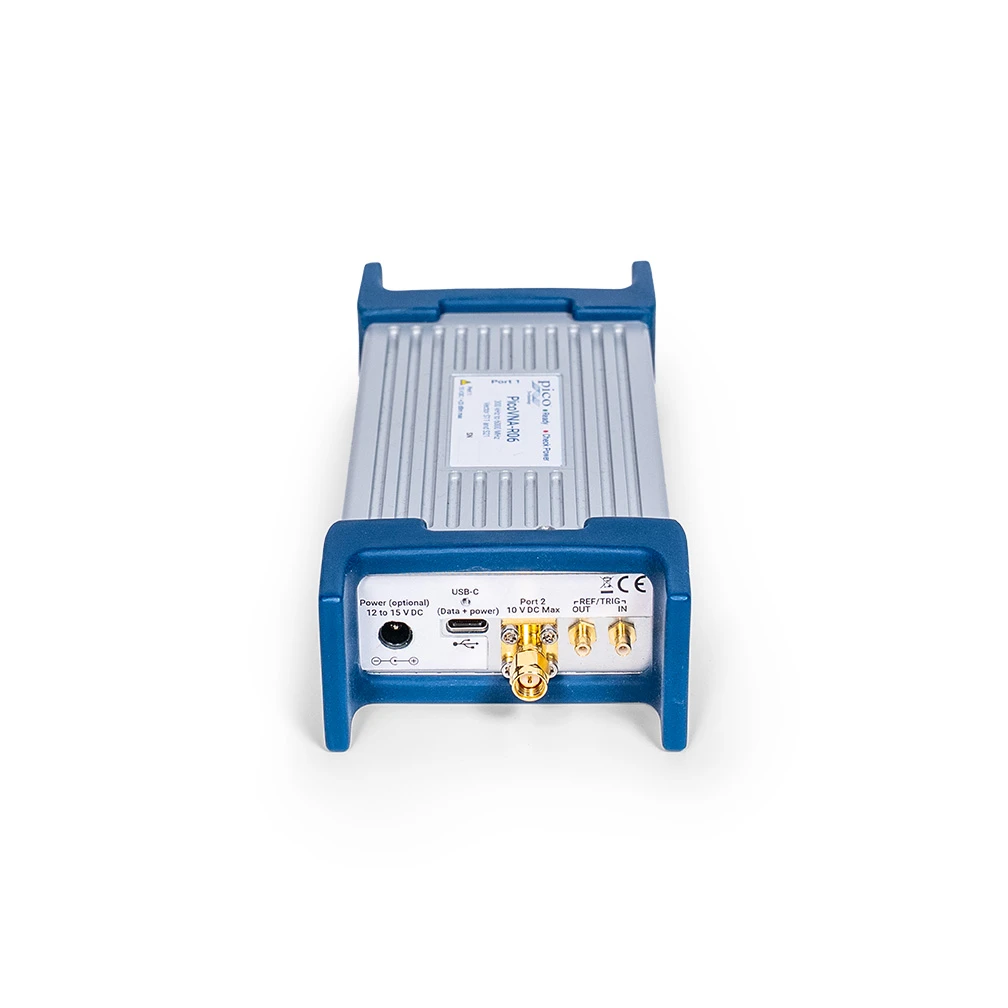

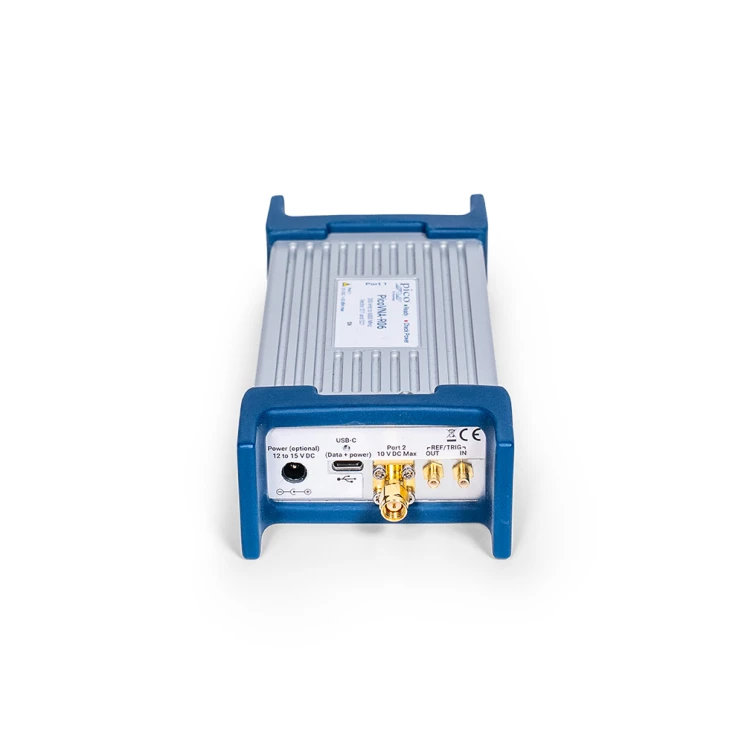

Do pracy wystarczy komputer oraz połączenie USB-C, które służy jednocześnie do transmisji danych i zasilania urządzenia. Dzięki temu analizator można zabrać bezpośrednio do anteny, szafy telekomunikacyjnej, instalacji kablowej lub badanego urządzenia.

Obudowa o klasie ochrony IP66 dodatkowo zwiększa możliwości wykorzystania przyrządu poza typowym stanowiskiem laboratoryjnym. PicoVNA-R06 jest dzięki temu szczególnie interesującym rozwiązaniem dla inżynierów wykonujących pomiary instalacji RF w terenie.

Pomiary S11 i S21 do 6 GHz

PicoVNA-R06 umożliwia pomiar dwóch podstawowych parametrów wykorzystywanych podczas charakteryzacji urządzeń i torów RF: S11 oraz S21.

S11 – dopasowanie wejścia

Parametr S11 opisuje współczynnik odbicia na wejściu badanego urządzenia. Pozwala analizować między innymi dopasowanie impedancyjne anten, przewodów, filtrów, złączy oraz innych komponentów RF.

Na jego podstawie można określić między innymi return loss, VSWR oraz impedancję badanego obiektu.

S21 – transmisja przez badany układ

Parametr S21 opisuje transmisję sygnału pomiędzy portami analizatora. Pozwala mierzyć tłumienie, wzmocnienie, odpowiedź częstotliwościową oraz przesunięcie fazowe badanego urządzenia.

PicoVNA-R mierzy zarówno amplitudę, jak i fazę, dlatego wyniki mogą być przedstawiane między innymi jako LogMag, faza, VSWR, opóźnienie grupowe, część rzeczywista i urojona, wykres Smitha oraz wykres polarny.

Szybki pomiar – nawet 100 µs na punkt

Jedną z najważniejszych cech PicoVNA-R06 jest szybkość pomiaru. Dla S11 pojedynczy punkt może zostać zmierzony w czasie zaledwie 100 µs.

Podane czasy dla przebiegów 201-punktowych dotyczą pasma pomiarowego 140 kHz.

Duża szybkość pomiaru ma szczególne znaczenie podczas strojenia anten, filtrów i innych elementów RF. Zmiana charakterystyki badanego urządzenia może być obserwowana praktycznie na bieżąco podczas regulacji.

TDR/TDT – znajdź nie tylko usterkę, ale również jej położenie

Oprogramowanie PicoVNA 5 umożliwia analizę wyników zarówno w dziedzinie częstotliwości, jak i czasu.

Funkcje TDR (Time Domain Reflectometry) oraz TDT (Time Domain Transmission) pozwalają analizować nieciągłości impedancji i lokalizować problemy występujące w torze transmisyjnym.

W praktyce oznacza to możliwość przejścia od informacji:

„przewód lub instalacja ma nieprawidłową charakterystykę”

do znacznie bardziej użytecznej informacji:

„nieciągłość znajduje się w określonym miejscu toru transmisyjnego”.

Funkcja ta jest szczególnie przydatna podczas diagnostyki:

• długich przewodów RF,
• instalacji antenowych,
• wiązek przewodów,
• złączy i przejść,
• linii transmisyjnych,
• instalacji znajdujących się już w docelowym urządzeniu lub obiekcie.

Stabilne wyniki również podczas pracy w terenie

Zmiana temperatury wpływa na charakterystykę toru pomiarowego analizatora VNA. Problem jest szczególnie istotny podczas pracy poza laboratorium, gdzie temperatura urządzenia może zmieniać się podczas kolejnych pomiarów.

PicoVNA-R wykorzystuje wbudowany elektroniczny układ kalibracyjny, który umożliwia szybkie ponowne scharakteryzowanie przyrządu i ograniczenie wpływu zmian temperatury na wyniki.

Rozwiązanie jest przydatne zarówno podczas pomiarów terenowych, jak i w laboratorium, ponieważ pozwala ograniczyć czas potrzebny na ponowne przygotowanie analizatora po zmianie warunków pracy.

Niski poziom szumu – nawet 0,002 dB RMS

PicoVNA-R06 umożliwia uzyskanie bardzo czystych charakterystyk pomiarowych. Typowy poziom szumu śladu zależy od wybranego pasma pomiarowego.

Niski poziom szumu ułatwia obserwację niewielkich zmian tłumienia, zafalowania charakterystyki filtra oraz innych subtelnych właściwości badanego elementu RF.

Testowanie anten i instalacji RF

Połączenie pomiarów S11, S21 i analizy w dziedzinie czasu sprawia, że PicoVNA-R06 jest szczególnie dobrze przystosowany do pracy z antenami, przewodami i kompletnymi instalacjami RF.

Można analizować między innymi:

• return loss,
• insertion loss,
• VSWR,
• impedancję,
• fazę,
• opóźnienie grupowe,
• położenie nieciągłości impedancji.

Wykres Smitha pozwala obserwować zmiany impedancji podczas strojenia anteny, natomiast analiza TDR pomaga określić miejsce występowania problemu w torze transmisyjnym.

Charakterystyka filtrów i komponentów RF

Jednoczesny dostęp do parametrów S11 i S21 pozwala ocenić zarówno dopasowanie wejścia, jak i transmisję sygnału przez badany element.

PicoVNA-R06 może być wykorzystywany do charakteryzacji między innymi:

• filtrów RF,
• tłumików,
• sprzęgaczy,
• przewodów i złączy RF,
• anten,
• stopni wzmacniających,
• pasywnych komponentów mikrofalowych.

Kompaktowa konstrukcja jest również zaletą podczas integracji analizatora z automatycznym stanowiskiem badawczym lub produkcyjnym.

PicoVNA 5 – kompletne oprogramowanie pomiarowe

Kalibracja SOLT lub automatyczna E-Cal

PicoVNA-R może współpracować z tradycyjnymi zestawami kalibracyjnymi SOLT (Short, Open, Load, Through) oraz automatycznymi modułami Pico E-Cal.

Kreator w PicoVNA 5 prowadzi użytkownika przez proces kalibracji i prezentuje odpowiedź podłączonego wzorca.

E-Cal jest szczególnie użyteczny tam, gdzie kalibracja wykonywana jest często i ważna jest szybkość oraz ograniczenie liczby ręcznych operacji na złączach. Mechaniczny zestaw SOLT pozostaje natomiast rozwiązaniem dla aplikacji wykorzystujących tradycyjne wzorce kalibracyjne.

Automatyzacja przez API i SCPI

PicoVNA-R06 nie musi pracować wyłącznie jako ręcznie obsługiwany przyrząd laboratoryjny.

Producent udostępnia API z przykładami dla C, C++ i Python, natomiast poprzez PicoVNA 5 dostępne jest również sterowanie za pomocą SCPI.

Dzięki temu analizator może zostać zintegrowany z:

• automatycznym stanowiskiem produkcyjnym,
• systemem kontroli jakości,
• stanowiskiem testowym pass/fail,
• własną aplikacją pomiarową,
• systemem OEM,
• automatycznym stanowiskiem R&D.

Specyfikacja techniczna PicoVNA-R06

Dla kogo PicoVNA-R06 Lite Kit?

PicoVNA-R06 jest szczególnie interesującym rozwiązaniem dla użytkowników, którzy potrzebują mobilnego analizatora VNA do 6 GHz, a nie dużego przyrządu przeznaczonego wyłącznie do pracy na stanowisku laboratoryjnym.

Sprawdzi się przede wszystkim podczas:

• instalacji i strojenia anten,
• diagnostyki przewodów i torów RF,
• lokalizacji nieciągłości metodą TDR,
• pomiarów filtrów i komponentów RF,
• prac serwisowych w terenie,
• prac badawczo-rozwojowych,
• kontroli produkcyjnej,
• automatycznych testów RF,
• szkoleń i laboratoriów techniki wysokich częstotliwości.

Połączenie zakresu do 6 GHz, szybkiego pomiaru S11/S21, analizy TDR/TDT, wewnętrznego układu kalibracyjnego, obudowy IP66 i zasilania USB-C sprawia, że PicoVNA-R06 jest szczególnie dobrze dostosowany do sytuacji, w których przyrząd trzeba zabrać do badanego obiektu, zamiast przenosić obiekt do analizatora.
